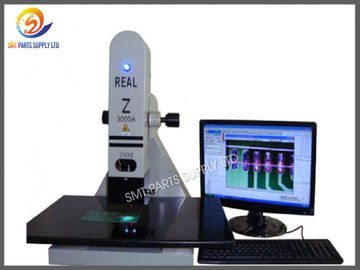

Prueba real de la altura de la goma de la soldadura de SMT Z 3000A 2.o SPI, equipo de la asamblea del probador del grueso

Nombre De La Marca:	Real
Número De Modelo:	Goma Heig de la soldadura
Moq:	1pcs
Precio:	Negociable
El Tiempo De Entrega:	1-2 días
Términos De Pago:	T / T, Western Union

Información Detallada

Descripción del Producto

Información Detallada

Lugar de origen:

Alemania

propiedad:

Original Nueva

marca:

Ninguno

Peso:

65KG

Materiales:

Metal

El plazo de ejecución:

En stock

embalaje:

caja de cartón

Detalles de empaquetado:

caja de cartón

Capacidad de la fuente:

5000E/año

Resaltar:

mezclador de la goma de la soldadura

Equipo de SMT

Descripción del Producto

Equipo real de la asamblea del probador del grueso de la goma de la soldadura de Heig de la goma de la soldadura de SMT Z 3000A 2.o SPI

Parámetro:

Principio de medida:	Método relativo, regla de rejilla como la prueba patrón
Resolución:	0,001 milímetros
Exactitud absoluta:	el ≤0.003%
Exactitud de la repetibilidad:	el ≤0.01%
cobre y hoja verdes del cobre de la remuneración del error:	sí
Elimine el error de la deformación de PWB:	sí
Gama:	30 milímetros
Ampliación óptica:	50 - enfoque stepless continuo 360X
Campo:	10 x 7,5 - 1,2 x 0,8 milímetros ajustan según demanda
Tamaño máximo del PWB:	400 x 600 milímetros
Elemento mensurable mínimo:	0201, 01005, 0.2m m, echada fina IC, BGA/CSP
Color claro:	Blanco, verde, azul y dé vuelta puede ser apagado
Vida de la iluminación:	Más de 1 millón de horas (poder del LED)
Longitud de onda y poder del laser:	650nm, microfuerza <5mw>
Curso de la vida del laser:	5-10 veces más de largo que un laser sin una función espera
InterfaceL de la salida video:	USB
Resolución de vídeo:	640 x 480 (puede elegir 1280x960)
Pixel total video:	1 millón de 300 mil pixeles
Tipo video:	imagen del color
Línea múltiple distribución: sí	sí
Función estadística del proceso estadístico:	Mún juicio, valor medio, desviación estándar, Cpk, mala tarifa, carta de la distribución, carta de la tendencia, X, carta de control de la barra-r, etc.
Poder y disipación de poder:	A través de fuente de alimentación de la interfaz USB, pequeño consumo de energía 2.5W
Intercambio caliente:	sí (apagón sin la pérdida de datos de la medida)
Peso y tamaño:	60kg, W600 x D550 x H650 milímetro

Ventajas

1. Permite la compensación de la pantalla de impresión al PWB en la exploración completa

2. Sistema de la cámara de color, disponible examinar diversos colores y ángulos ligeros.

3. Ratio excelente del precio/funcionamiento

4. Esfuerzo bajo del mantenimiento, porque un sistema cerrado y ningunas masas grandes deben ser movidos

5. Costes de sistema bajos y alta disponibilidad de sistema.

Teoría de la medida

Proyecte el laser exacto en la superficie del objeto en 1 ángulo particular, debido a la diferencia de la altura entre la superficie del objeto y su base, la línea del laser generará distancia en superficie del objeto y su base. Capture la imagen con el sistema óptico con el microscopio y la cámara CCD digital, y después analícela con los programas informáticos y entonces pueden calcular la altura real del objeto.

Uso

Medida de la altura de la goma de la soldadura

Medida del área/volumen.

Impresión del PWB, máscara de la goma de la soldadura, de la soldadura, altura del circuito, tamaño de la altura de la pintura y medida de la altura.

Tamaño de la geometría, de X, de Y, ángulo, medida superficial del etc.

Análisis video de la captura S.P.C.
