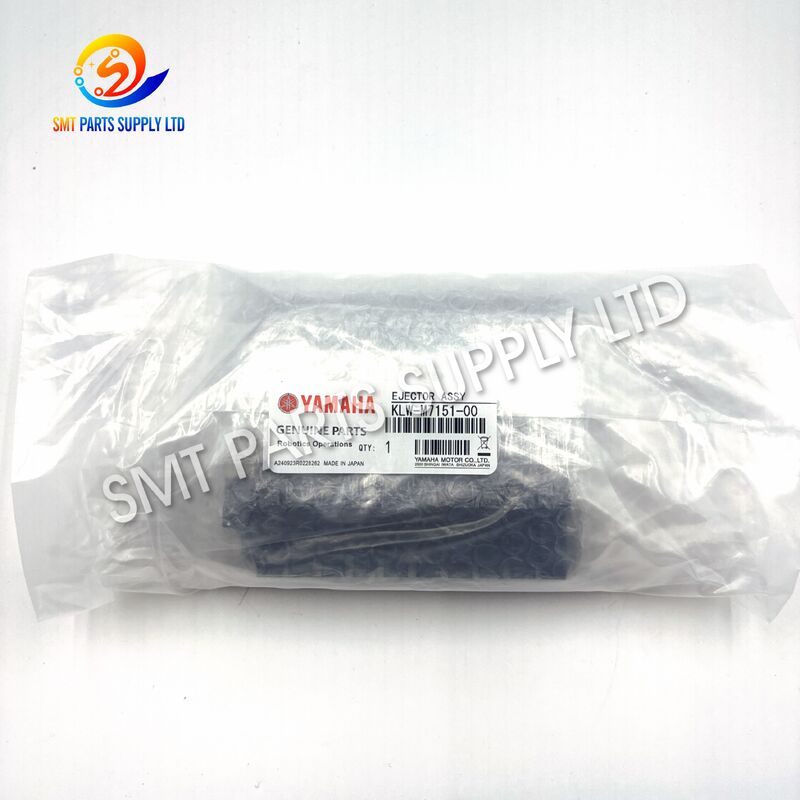

Conector de entrada de válvula solenoide Yamaha KLW-M7151-00 con conexión de tubo y puerto roscado para YSM10 YSM20 YSM20R

Yamaha KLW-M7151-00 ZZB10-X177 Accesorio de entrada de válvula solenoide YSM10 YSM20 YSM20R

El accesorio de entrada de aire de válvula solenoide Yamaha KLW-M7151-00 ZZB10-X177 es un componente de conexión neumática compacto diseñado para máquinas de colocación SMT de la serie YSM compatibles. Proporciona una conexión estable entre el tubo de aire comprimido y la válvula solenoide, eyector, colector o conjunto de control de vacío correspondiente. Un conector correctamente adaptado ayuda a mantener una retención segura del tubo, una transferencia confiable del flujo de aire y una respuesta neumática consistente durante la colocación de componentes a alta velocidad.

Este componente es adecuado para el mantenimiento de máquinas YSM10, YSM20 y YSM20R, reparación de sistemas neumáticos, servicio de ensamblaje de válvulas y gestión de inventario de repuestos. Las referencias combinadas KLW-M7151-00 y ZZB10-X177 ayudan a los equipos de compras y mantenimiento a identificar el componente requerido con mayor precisión. Debido a que las revisiones de la máquina y las configuraciones neumáticas pueden diferir, se debe confirmar el número de pieza completo, la interfaz de rosca, el diámetro del tubo, la dirección de instalación y la apariencia de la pieza retirada antes de realizar el pedido.

Aunque un conector de entrada de aire es un componente relativamente pequeño, desempeña un papel importante en el sistema neumático de una máquina de colocación SMT. Un accesorio dañado, suelto, contaminado o seleccionado incorrectamente puede provocar un suministro de aire inestable y afectar el rendimiento de la válvula o del circuito de vacío conectado.

Pueden producirse fugas de aire cuando el tubo no está completamente insertado, el sello del conector está desgastado, la rosca está dañada o el puerto de la válvula está contaminado. Las fugas continuas pueden reducir la presión de aire disponible y aumentar la carga de trabajo del compresor.

La instalación y extracción repetida del tubo puede desgastar gradualmente la estructura interna de retención del tubo. Es posible que un accesorio desgastado ya no sujete el tubo neumático de forma segura durante el funcionamiento continuo de la máquina.

Las roscas cruzadas, el apriete excesivo, las herramientas incorrectas o la instalación en el ángulo incorrecto pueden dañar la rosca del conector o el puerto de la válvula conectada. Una rosca dañada puede impedir un sellado correcto.

El polvo, los residuos de aceite, la humedad, el material de sellado u otra contaminación pueden bloquear parcialmente el paso del conector. El flujo de aire restringido puede provocar un retraso en la respuesta neumática o un rendimiento débil del vacío.

Las herramientas de mantenimiento o los componentes móviles cercanos pueden golpear accidentalmente el accesorio. Un cuerpo agrietado o deformado debe reemplazarse inmediatamente para evitar fugas repentinas de aire.

Un tubo demasiado pequeño puede no sellar correctamente, mientras que un tubo demasiado grande puede dañar la estructura de bloqueo interna. El tamaño del tubo siempre debe medirse en lugar de estimarse visualmente.

Las máquinas de la serie YSM pueden utilizar diferentes configuraciones neumáticas según el año de producción, la especificación del cabezal, la versión de la válvula o la revisión de la máquina. Los accesorios de apariencia similar no son automáticamente intercambiables.

Reemplazar el accesorio KLW-M7151-00 ZZB10-X177 desgastado o dañado por un componente correctamente identificado ayuda a restaurar una conexión segura de aire comprimido. Un reemplazo adecuado respalda un flujo de aire estable, un cambio de válvula confiable, una generación de vacío constante y una reducción de las fugas neumáticas.

La correcta selección no debe depender únicamente de la fotografía del producto. Se deben verificar juntos el número de pieza completo, el diseño del cuerpo, la dirección de la conexión, el diámetro exterior del tubo, la especificación de la rosca, la posición de instalación y el conjunto de la válvula circundante.

El tamaño exacto del tubo, el estándar de rosca, el material del cuerpo, la estructura de sellado interno y la revisión de la máquina aplicable deben confirmarse antes de la compra. Los accesorios neumáticos visualmente similares pueden tener diferentes interfaces y no deben seleccionarse únicamente por su apariencia.

Los siguientes componentes pueden instalarse en el mismo sistema neumático, pero realizan funciones diferentes y no son intercambiables automáticamente.

El accesorio KLW-M7151-00 ZZB10-X177 se puede utilizar durante el mantenimiento programado de máquinas SMT compatibles de la serie YSM. Es adecuado para reemplazar accesorios que muestran fugas, daños mecánicos, retención débil del tubo o desgaste de la rosca.

Cuando la válvula solenoide sigue funcionando pero el conector de entrada está dañado, reemplazar solo el conector confirmado puede restaurar la conexión neumática sin reemplazar el conjunto completo de la válvula.

Las máquinas de colocación SMT utilizan circuitos neumáticos y de vacío para recoger, sujetar, colocar y liberar componentes electrónicos. El flujo de aire estable que ingresa a la válvula o al conjunto eyector ayuda a mantener un funcionamiento confiable del sistema de vacío.

Es posible que las máquinas YSM10, YSM20 y YSM20R usadas requieran el reemplazo de accesorios neumáticos viejos antes de regresar a producción. Durante la remodelación se recomienda inspeccionar válvulas, tubos, accesorios, filtros y eyectores.

Mantener un accesorio verificado en el inventario local puede acortar el tiempo de inactividad de la máquina cuando el componente original se daña durante la producción o el mantenimiento.

Los fabricantes de productos electrónicos y las empresas de servicios SMT pueden almacenar estos accesorios según la cantidad de máquinas instaladas, el historial de mantenimiento, el cronograma de producción y el tiempo de entrega internacional.

El racor proporciona la conexión mecánica y neumática entre el tubo de aire comprimido y la válvula correspondiente o el conjunto de control de vacío.

Se suministra aire comprimido limpio y seco a través del sistema de distribución neumática de la máquina.

El tubo neumático se inserta en el racor según el diámetro del tubo requerido y el método de conexión. La estructura de retención interna ayuda a sujetar el tubo de forma segura.

El accesorio crea un camino sellado entre el tubo y la entrada de la válvula. Una instalación adecuada ayuda a reducir la pérdida de aire no deseada.

El aire comprimido viaja a través del pasaje interno y ingresa a la válvula solenoide, colector, eyector o generador de vacío conectados.

El sistema de control de la máquina activa la válvula relacionada. Luego, la válvula dirige, detiene o libera aire comprimido según el ciclo de colocación.

El circuito aguas abajo puede generar vacío, controlar la liberación de aire, soportar la recogida de componentes o realizar otra función neumática.

Un pequeño punto de fuga neumática puede influir en varias funciones de la máquina. Un flujo de aire reducido puede provocar una respuesta lenta de la válvula, una generación de vacío débil, un rendimiento de captación inestable, problemas de liberación de componentes o alarmas repetidas de la máquina.

Por lo tanto, se debe inspeccionar el racor junto con todo el circuito neumático, incluido el tubo, el filtro, el regulador de presión, la válvula, el eyector, el colector, el silenciador, el sensor de vacío y los componentes de sellado.

Utilice el completoKLW-M7151-00referencia. No seleccione el producto únicamente por el número de pieza KLW-M7151 porque diferentes sufijos pueden indicar diferentes configuraciones.

Compruebe si ZZB10-X177 aparece en el accesorio retirado, el embalaje original, la lista de materiales de la máquina, el registro de mantenimiento o la etiqueta del componente.

Indique si la máquina es YSM10, YSM20, YSM20R u otro modelo. La información sobre la serie de máquinas por sí sola puede no ser suficiente.

Utilice una herramienta de medición precisa para confirmar el tamaño del tubo. Un diámetro de tubo incorrecto puede provocar fugas o dañar el conector.

La rosca debe coincidir con el puerto de la válvula. Las roscas incorrectas pueden dañar el cuerpo de la válvula, impedir un ajuste correcto o crear fugas de aire.

Confirme si el accesorio original es recto, en ángulo, compacto, extendido o está equipado con alguna estructura especial de control del flujo de aire.

El accesorio de repuesto debe proporcionar suficiente espacio para el tubo y los componentes circundantes de la máquina.

Antes de comprar, especifique si el pedido requiere:

• Sólo el accesorio de entrada de aire.
• El racor con tubo neumático.
• El racor con accesorios de sellado.
• La electroválvula completa.
• El conjunto eyector completo.
• Un kit de mantenimiento neumático.

Para una confirmación precisa, proporcione:

• Una fotografía del accesorio retirado completo.
• Una fotografía en primer plano de la marca.
• Una fotografía de la interfaz del hilo.
• Una fotografía que muestra el racor instalado en la máquina.
• Una fotografía de la válvula conectada o etiqueta del colector.

Indique si el pedido requiere un componente original, reemplazo compatible, unidad nueva u otra condición. Las condiciones finales de suministro deben estar escritas claramente en la cotización.

La instalación debe ser realizada por personal de mantenimiento capacitado y familiarizado con los equipos de colocación SMT y los sistemas neumáticos.

• Detenga la máquina de forma segura.
• Cierre el suministro de aire comprimido.
• Libere toda la presión de aire residual.
• Desconecte la energía eléctrica cuando sea necesario.
• Limpiar el área de mantenimiento.
• Confirme las especificaciones del accesorio de reemplazo.
• Fotografíe el recorrido del tubo original.
• Prepare las herramientas correctas.

• Evite los hilos cruzados.
• Inicie el hilo con cuidado a mano.
• No utilice fuerza de apriete incontrolada.
• Mantenga la contaminación fuera del puerto de la válvula.
• Utilice únicamente el método de sellado aprobado.
• Cortar el tubo neumático en escuadra.
• Inserte el tubo por completo.
• Mantenga el recorrido original del tubo.
• Evite curvaturas pronunciadas de los tubos.

• Restaure la presión del aire gradualmente.
• Inspeccione el accesorio en busca de fugas.
• Tire ligeramente del tubo para confirmar la retención.
• Verifique la respuesta de la válvula.
• Pruebe la función relacionada con el vacío.
• Ejecute un ciclo de máquina controlado.
• Registre la fecha de reemplazo y el número de pieza.

Las referencias KLW-M7151-00 y ZZB10-X177 se pueden cotejar con la orden de compra y la información de confirmación del cliente.

Se debe revisar el cuerpo del accesorio para detectar grietas, deformaciones, corrosión, contaminación, marcas de impacto u otros daños visibles.

La rosca debe estar limpia y libre de daños evidentes que puedan impedir la correcta instalación.

La interfaz del tubo y el mecanismo de liberación se pueden inspeccionar para detectar daños visibles, contaminación o deformación.

Cuando el cliente proporciona fotografías claras o una muestra física, el reemplazo se puede comparar en cuanto a forma del cuerpo, marcado, dirección de conexión e interfaz general.

Cada accesorio debe estar protegido contra el polvo, la humedad, los impactos y el movimiento durante el transporte internacional.

La humedad, el aceite y el polvo pueden afectar los accesorios, válvulas, sellos, filtros y eyectores. Siga los requisitos de mantenimiento neumático del fabricante de la máquina.

Un tubo dañado, endurecido, rayado, aplanado o cortado incorrectamente puede seguir teniendo fugas incluso después de reemplazar el conector.

Cuando el rendimiento del vacío sigue siendo inestable, inspeccione el sistema aguas arriba y aguas abajo en lugar de reemplazar solo un componente.

La extracción frecuente del tubo puede acelerar el desgaste del extremo del tubo y del mecanismo de retención.

Las fábricas que operan varias máquinas YSM deben conservar una cantidad razonable de accesorios confirmados para mantenimiento de emergencia.

No. Esta lista describe principalmente el conector de entrada de aire neumático. La válvula solenoide, el eyector, el colector, el tubo neumático y los accesorios de montaje se incluyen únicamente cuando se indica claramente en la cotización.

Se hace referencia a ella para aplicaciones compatibles de la serie YSM, pero las revisiones de la máquina pueden usar diferentes configuraciones de válvulas o accesorios. Confirme el número de pieza completo, el tamaño del tubo, la rosca y la fotografía de la pieza extraída antes de realizar el pedido.

Una apariencia similar no garantiza la compatibilidad. Diferentes accesorios pueden usar diferentes roscas, diámetros de tubo, conductos de flujo de aire, estructuras de sellado, longitudes de cuerpo o direcciones de instalación.

Proporcione el modelo de la máquina, el número de pieza completo, la cantidad requerida, las fotografías de las piezas extraídas, el diámetro del tubo, los detalles de la rosca, el estado del producto, el país de entrega y la fecha de entrega prevista.

Inspeccione el tubo neumático, la superficie de corte del tubo, la rosca del conector, el puerto de la válvula, el método de sellado, el colector, el cuerpo de la válvula, el eyector, el filtro, el regulador y las conexiones cercanas. La fuga puede provenir de otro componente.

Por favor envíe la siguiente información para una cotización rápida y precisa:

• Número de pieza completo: KLW-M7151-00.
• Modelo de componente: ZZB10-X177.
• Modelo exacto de la máquina.
• Cantidad requerida.
• Fotografías claras del producto.
• Diámetro exterior del tubo.
• Detalles del hilo o puerto.
• Condición requerida del producto.
• País de entrega.
• Método de envío preferido.
• Fecha de entrega prevista.

Nuestro equipo de ventas puede brindar soporte para la identificación de productos, confirmación de disponibilidad, detalles de cotización, información de empaque, tiempo de preparación estimado, opciones de envío y suministro combinado de repuestos SMT.

Para un procesamiento más rápido, incluyaKLW-M7151-00 ZZB10-X177en el tema de la consulta y adjunte fotografías claras del accesorio desmontado y la posición de instalación.

Yamaha y los nombres de los modelos de máquinas a los que se hace referencia se utilizan únicamente para identificar la compatibilidad y la aplicación del producto. Todas las marcas comerciales pertenecen a sus respectivos propietarios. El origen, la condición, el fabricante y el estado del suministro del producto deben confirmarse en la cotización comercial final.
