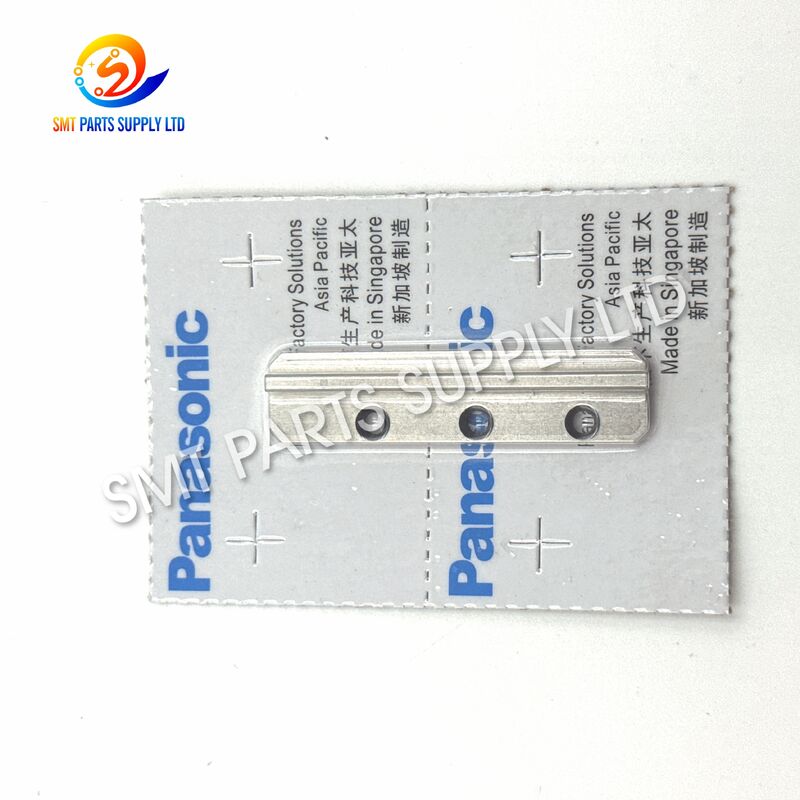

Panasonic 102031203802 JVK Guide(R) Guía mecánica lateral derecha para máquinas de inserción automática

Repuesto de máquina de inserción AI Panasonic 102031203802 JVK Guide(R)

La guía Panasonic 102031203802(R) es un componente de guía mecánica identificado para el equipo de inserción automática JVK. Se instala dentro del mecanismo operativo de la máquina para respaldar el movimiento controlado de los componentes, mantener la trayectoria de desplazamiento prevista y ayudar a que las piezas asociadas permanezcan en la posición correcta durante los ciclos de inserción repetitivos.

Las referencias públicas de repuestos identifican 102031203802 como una GUÍA JVK, y algunas listas de componentes la describen específicamente como GUIDE(R), lo que indica una configuración de guía del lado derecho. Comúnmente se incluye junto con 102031203702, placas guía, deslizadores, empujadores, pasadores, rodillos, levas, cortadores y otras piezas utilizadas en mecanismos de inserción automática.

La guía es adecuada para proyectos de mantenimiento que involucran componentes de guía desgastados, dañados, deformados, contaminados o incorrectamente alineados. El reemplazo correcto puede ayudar a restaurar el movimiento estable, reducir la fricción anormal, respaldar el posicionamiento repetible y evitar el contacto innecesario entre piezas mecánicas adyacentes.

Debido a que los equipos de inserción automática pueden tener diferentes revisiones, configuraciones o posiciones de instalación, los compradores deben verificar el número de pieza, la orientación, el modelo de la máquina, las dimensiones físicas y la apariencia de la pieza antigua antes de realizar un pedido.

Información principal del producto

Función del producto

El propósito principal de la Guía(R) 102031203802 es proporcionar una ruta mecánica controlada para los componentes móviles relacionados dentro de la unidad de inserción.

Durante la producción continua, el mecanismo asociado opera a velocidad y frecuencia repetidas. Una guía correctamente instalada ayuda a mantener la dirección de movimiento requerida y la relación posicional entre deslizadores, levas, empujadores, cortadores, pasadores, rodillos y otros componentes cooperantes.

Sus responsabilidades funcionales pueden incluir:

El guía no debe seleccionarse únicamente por la apariencia general. Dos componentes de guía pueden parecer similares aunque tengan diferentes posiciones de orificios, perfiles, espesores, orientaciones o relaciones de instalación.

Causa: Por qué es necesario reemplazar la guía

Las máquinas de inserción automática dependen de movimientos mecánicos precisos y repetitivos. La guía puede desgastarse o dañarse gradualmente debido a largas horas de funcionamiento, contaminación, lubricación insuficiente, ajuste incorrecto, impacto anormal o desgaste de los componentes vecinos.

1. Desgaste mecánico a largo plazo

El deslizamiento o contacto continuo puede cambiar gradualmente la superficie de la guía. Incluso un desgaste menor puede aumentar la holgura y afectar la trayectoria de movimiento del mecanismo cooperante.

2. Alineación mecánica incorrecta

Si el control deslizante, la leva, el empujador, el cortador, la base o la posición de montaje están desalineados, se puede aplicar una fuerza desigual a la guía. Esto puede provocar desgaste local, rayones, deformación o resistencia anormal.

3. Polvo y contaminación del proceso

Las partículas metálicas, los fragmentos de plomo de los componentes, los residuos de aceite, el polvo y los desechos de producción pueden ingresar al área de la guía. Los contaminantes pueden aumentar la fricción y acelerar el desgaste.

4. Lubricación insuficiente o incorrecta

Algunas superficies mecánicas cooperantes requieren una lubricación controlada. Una lubricación insuficiente puede aumentar la fricción, mientras que un lubricante excesivo o inadecuado puede acumular polvo y residuos.

5. Impacto anormal de la máquina

Un atasco de componente, una configuración incorrecta, un cortador dañado, un control deslizante desplazado o una colisión inesperada pueden transferir la fuerza del impacto a la guía y su área de montaje.

6. Sujetadores flojos

Los elementos de montaje flojos pueden permitir que la guía se mueva de su posición prevista. La operación continua puede dañar los orificios de montaje, las piezas adyacentes o el perfil guía.

7. Componentes cooperantes desgastados

Instalar una guía nueva sin inspeccionar los deslizadores, pasadores, rodillos, levas, empujadores y cortadores asociados puede provocar fallas repetidas. El desgaste se produce con frecuencia en varios componentes conectados en lugar de en una pieza aislada.

Síntomas comunes de desgaste o daño de la guía

Estos síntomas también pueden deberse a otras partes. Por lo tanto, una inspección completa debe incluir la guía, la placa guía, el deslizador, la leva, el cortador, el empujador, el rodillo, el pasador, el resorte, la base, los sujetadores y la superficie de montaje.

Solución: Reemplazo de la guía 102031203802 (R)

Reemplazar una guía desgastada o dañada puede ayudar a restaurar la relación de movimiento deseada dentro del mecanismo JVK.

El proceso de mantenimiento recomendado no es simplemente quitar la pieza vieja e instalar una nueva. El técnico debe inspeccionar el conjunto completo, identificar el motivo original de la falla, limpiar el área de instalación y confirmar el movimiento de todos los componentes que cooperan.

Procedimiento de reemplazo recomendado

Resultado del mantenimiento

• Restaurar una trayectoria de movimiento mecánico estable.
• Reducir el espacio lateral anormal.
• Mejorar la alineación entre los componentes cooperantes.
• Reduce la fricción irregular y el ruido mecánico.
• Admite ciclos de inserción consistentes.
• Proteja deslizadores, levas, cortadores, empujadores y pasadores.
• Reducir las paradas repetidas causadas por la resistencia del área de la guía.
• Mejorar la confiabilidad del mantenimiento y la planificación de repuestos.

Presupuesto

Aviso de especificación importante

Las dimensiones detalladas, la calidad del material, la dureza, el revestimiento, la rugosidad de la superficie y la tolerancia de instalación no deben asumirse únicamente a partir del nombre del producto.

Para obtener una confirmación precisa, proporcione:

1. Una fotografía clara de la guía antigua completa.
2. Una fotografía de primer plano de ambos lados.
3. El modelo de la máquina y el número de serie.
4. La posición de instalación.
5. Longitud, ancho, espesor y espacio entre agujeros medidos.
6. Fotografías del conjunto circundante.
7. Cantidad requerida y fecha de entrega prevista.

Componentes relacionados para inspección

El número de pieza 102031203802 figura en los grupos de piezas JVK junto con componentes como la guía 102031203702, deslizadores, placas guía, empujadores, rodillos, pasadores, levas y cortadores.

Al reemplazar la guía, inspeccione las siguientes piezas cuando corresponda:

No siempre es necesario reemplazar todas las piezas. Sin embargo, se deben verificar los componentes asociados para evitar que una pieza coincidente dañada cause un desgaste prematuro en la nueva guía.

Solicitud

La Guía Panasonic 102031203802(R) está destinada al mantenimiento y reparación de los mecanismos de las máquinas de inserción automática JVK.

Entornos de aplicación típicos

Situaciones de compra adecuadas

Este producto es adecuado para clientes que:

• He confirmado que el número de pieza anterior es 102031203802.
• Requiere un componente de guía JVK del lado derecho.
• Están reparando un mecanismo de inserción automática.
• Tienen desgaste, rayones, deformaciones o exceso de holgura identificados.
• Necesita stock de mantenimiento para equipos descontinuados o maduros.
• Operar múltiples máquinas de inserción y requerir soporte de repuestos.
• Necesita una pieza antigua para cotejar con fotografías y medidas.
• Requiere envío consolidado con otras piezas de máquinas de IA.

Cómo funciona

La guía funciona como un componente de posicionamiento mecánico pasivo. No crea por sí solo movimiento eléctrico, neumático o motorizado.

En cambio, la guía trabaja junto con el mecanismo de movimiento de la máquina.

Secuencia operativa

1. La máquina inicia un ciclo de inserción.
2. Un componente impulsado, como una leva, un control deslizante, una palanca o un actuador, comienza a moverse.
3. La parte móvil relacionada sigue la trayectoria controlada por el conjunto de guía.
4. La guía ayuda a limitar los movimientos laterales no deseados.
5. Los componentes cooperantes permanecen en la relación posicional requerida.
6. Se completa la acción de inserción, corte, formación o retorno.
7. El mecanismo vuelve a su posición inicial.
8. El proceso se repite durante el siguiente ciclo de producción.

Relación funcional

Una guía desgastada puede permitir que la pieza asociada se incline, se mueva, vibre o entre en contacto con otro componente. Esto puede aumentar la resistencia y reducir la repetibilidad del mecanismo.

Ventajas del producto

1. Identificación correcta del número de pieza

El producto se suministra con el número de pieza 102031203802, lo que permite a los compradores compararlo directamente con registros de mantenimiento, listas de piezas de equipos o marcas de componentes antiguos.

2. Configuración de la guía del lado derecho

La identificación GUIDE(R) ayuda a distinguirlo de los componentes de guía asociados del lado izquierdo o de orientación diferente.

3. Diseñado para operaciones mecánicas repetitivas

El componente está destinado a un mecanismo de máquina que realiza ciclos operativos repetidos y requiere una guía posicional estable.

4. Admite una alineación mecánica precisa

Una guía correctamente instalada ayuda a que las piezas cooperantes permanezcan dentro de la ruta operativa diseñada.

5. Adecuado para mantenimiento preventivo

La guía se puede conservar como pieza de repuesto para el mantenimiento planificado, lo que reduce los retrasos cuando el componente original se desgasta.

6. Adecuado para reparación correctiva

Se puede utilizar para solucionar problemas de movimientos anormales, desgaste del área de guía, interferencias o inestabilidad mecánica.

7. Fácil identificación mediante fotografías y medidas

Los clientes pueden enviar imágenes y dimensiones de piezas antiguas para compararlas antes del envío.

8. Embalaje protector de exportación

El producto se puede proteger individualmente para reducir colisiones, rayones, contaminación y movimiento durante el transporte internacional.

Cómo elegir

Seleccionar la guía correcta requiere más que verificar el nombre general del producto.

Paso 1: Confirme el número de pieza completo

Verifique que la pieza antigua, el manual de la máquina, el registro de mantenimiento o la lista de materiales muestren:

102031203802

Evite realizar pedidos según un número incompleto como 1020312038 a menos que se haya verificado toda la demás información.

Paso 2: Confirme la orientación

Este producto está identificado comoGuía(R)en las referencias de piezas relevantes. Confirme que la posición de instalación requerida sea la guía del lado derecho.

No lo confundas con:

• 102031203702 Guía.
• Una guía del lado izquierdo.
• Una placa guía.
• Un control deslizante.
• Una base guía.
• Una guía principal.
• Un pasador guía.
• Un mandril guía.

Paso 3: Confirme la máquina

Proporcione el modelo completo de la máquina, el número de serie, el año de producción y la configuración del equipo.

La confirmación más fiable se basa en:

Paso 4: comparar detalles físicos

Compare los siguientes detalles antes de realizar el pedido:

• Longitud total.
• Ancho total.
• Espesor.
• Cantidad de agujeros.
• Diámetro del agujero.
• Espaciado de agujeros.
• Perfil de borde.
• Posición de la ranura.
• Superficie de contacto.
• Dirección de instalación.
• Orientación izquierda/derecha.
• Acabado superficial.
• Marcas o números grabados.

Paso 5: seleccione la condición de suministro requerida

Confirma si tu proyecto requiere:

• Pieza nueva original.
• Nueva pieza compatible.
• Pieza reacondicionada.
• Producción personalizada basada en muestras.
• Artículo de stock de emergencia.
• Compra por lotes para inventario de mantenimiento.

La disponibilidad puede variar. La condición requerida debe estar claramente escrita en la consulta.

Paso 6: inspeccionar las piezas relacionadas

Si la guía anterior falló debido a un control deslizante, leva, empujador, cortador, pasador o base de montaje dañados, es posible que reemplazar solo la guía no resuelva el problema.

Proporcione fotografías del mecanismo completo cuando sea visible un desgaste anormal.

Opciones de suministro originales, compatibles y basadas en muestras

Todas las opciones de suministro están sujetas a confirmación técnica, estado de inventario, cantidad y cotización.

El uso de una marca o modelo de máquina en esta descripción tiene como objetivo identificar la compatibilidad y la aplicación del producto. No implica afiliación a menos que el producto suministrado se confirme específicamente como una pieza original de la marca.

Control de calidad

Cada pedido debe verificarse de acuerdo con las condiciones de suministro confirmadas.

Artículos de inspección recomendados

Confirmación previa al envío

Para piezas mecánicas especiales o de bajo volumen, se pueden utilizar fotografías previas al envío para confirmar:

• Aspecto general.
• Vistas delantera y trasera.
• Lados izquierdo y derecho.
• Orificios de montaje.
• Cantidad de producto.
• Estado del embalaje.
• Etiquetas de números de pieza.
• Comparación con la foto de referencia del cliente.

Embalaje y envío

Los componentes de la guía mecánica deben protegerse del impacto, la contaminación, la humedad y el movimiento durante el transporte.

Proceso de embalaje estándar

1. La pieza se inspecciona visualmente.
2. La superficie de trabajo se limpia cuando sea necesario.
3. El producto está embalado en una bolsa protectora.
4. Se añade espuma o material amortiguador.
5. El componente se coloca en una caja interior.
6. La caja interior está empaquetada en una caja de exportación.
7. Se verifican las etiquetas de envío y la información del pedido.
8. El embalaje reforzado se utiliza para pedidos combinados o pesados.

Métodos de envío disponibles

El tiempo de entrega depende de la disponibilidad de stock, el estado del producto, la cantidad del pedido, la confirmación de pago, el destino y el método de envío.

Recomendaciones de almacenamiento

Para mantener la guía en condiciones utilizables antes de la instalación:

• Guárdelo en un ambiente limpio y seco.
• Guárdelo dentro del embalaje protector original.
• Evite el contacto directo con la humedad o productos químicos corrosivos.
• No coloque productos pesados ​​encima de la guía.
• Evite colisiones con cortadores, pasadores u otras piezas metálicas.
• Etiquete claramente el número de pieza.
• Separe los componentes del lado derecho y del lado izquierdo.
• Utilice el control de inventario primero en entrar, primero en salir.
• Inspeccione periódicamente las piezas almacenadas.
• Mantenga fotografías de muestra y dimensiones en la base de datos de mantenimiento.

Notas de instalación

La instalación debe ser realizada por personal de mantenimiento capacitado y familiarizado con los equipos de inserción automática.

Antes de la instalación

• Detenga la máquina de forma segura.
• Aislar todas las fuentes de energía.
• Limpiar el área de trabajo.
• Prepare herramientas adecuadas.
• Revise la posición de instalación original.
• Verifique la pieza de repuesto con la guía anterior.
• Confirme la orientación del lado derecho.
• Inspeccione la superficie de montaje.
• Verifique los componentes mecánicos relacionados.

Durante la instalación

• No fuerce la guía en su posición.
• No modifique los orificios de montaje sin la aprobación de ingeniería.
• Evite golpear la guía con herramientas duras.
• Mantenga limpia la superficie de contacto.
• Confirme la dirección de instalación correcta.
• Apriete los sujetadores de manera uniforme.
• Compruebe que las piezas cercanas no queden atrapadas o desplazadas.
• Aplique sólo el lubricante especificado cuando sea necesario.

Después de la instalación

• Mueva el mecanismo manualmente donde esté permitido.
• Confirme que no haya resistencia anormal presente.
• Compruebe la holgura entre las piezas que cooperan.
• Haga funcionar la máquina a baja velocidad.
• Observar varios ciclos completos.
• Escuche si hay ruidos anormales.
• Compruebe si hay vibraciones o movimientos laterales.
• Confirme una producción estable antes de la operación a máxima velocidad.

Preguntas frecuentes

P1: ¿Qué es Panasonic 102031203802?

Panasonic 102031203802 se identifica como un componente de guía mecánica JVK utilizado en un mecanismo de máquina de inserción automática. Algunas listas de repuestos lo describen como GUIDE(R), indicando la guía del lado derecho. Admite el movimiento, la alineación y el posicionamiento controlados de los componentes mecánicos cooperantes.

P2: ¿102031203802 es intercambiable con 102031203702?

No se debe suponer que sean intercambiables. Los dos números se enumeran como componentes de guía separados y pueden representar diferentes lados, perfiles o posiciones de instalación. Confirme la orientación, los orificios de montaje, las dimensiones, las fotografías de piezas antiguas y el manual de piezas de la máquina antes de realizar el pedido.

P3: ¿Qué máquina utiliza la guía 102031203802?

La pieza se identifica comúnmente en las listas de repuestos de la máquina de inserción automática JVK. Debido a que las revisiones de los equipos y las configuraciones mecánicas pueden diferir, proporcione el modelo completo de la máquina, el número de serie, la fotografía de la pieza antigua y la fotografía de la posición de instalación para una confirmación final de la compatibilidad.

P4: ¿Qué información se requiere para una cotización?

Proporcione el número de pieza 102031203802, la cantidad requerida, el modelo de la máquina, fotografías de piezas antiguas, la posición de instalación, la condición de suministro preferida, el destino de entrega y la fecha de entrega prevista. Se recomiendan encarecidamente las dimensiones cuando la pieza antigua no tiene una marca clara.

P5: ¿Pueden suministrar piezas mecánicas JVK relacionadas?

Las piezas mecánicas relacionadas pueden incluir guía 102031203702, placas guía, deslizadores, levas, empujadores, cortadores, pasadores, rodillos, resortes, bases y componentes de montaje. Envíe una lista completa de piezas o fotografías para que los elementos requeridos se puedan verificar juntos.

¿Por qué comprar con nosotros?

Soporte profesional de piezas de máquinas de IA

Nos centramos en repuestos utilizados en ensamblaje de PCB, inserción automática, SMT, serigrafía, transporte y equipos de fabricación de productos electrónicos relacionados.

Identificación basada en números de pieza

Los pedidos se verifican utilizando números de piezas, modelos de máquinas, fotografías, dimensiones y posiciones de instalación para reducir errores de selección.

Opciones de suministro flexibles

Es posible que estén disponibles opciones de suministro originales nuevas, compatibles, basadas en muestras y en planos, según los requisitos técnicos y presupuestarios del cliente.

Soporte para pequeñas cantidades

Los pedidos de mantenimiento pequeños y de una sola pieza se pueden manejar según el inventario y la disponibilidad del producto.

Compras consolidadas

Los clientes pueden combinar guías, cortadores, deslizadores, levas, pasadores, rodillos, sensores, válvulas, motores, tableros, alimentadores y otras piezas de máquinas en un solo envío.

Embalaje de exportación

Los productos se embalan con la protección adecuada para envíos internacionales urgentes, aéreos o de exportación consolidada.

Verificación previa al envío

Se pueden proporcionar fotografías, etiquetas, cantidades e información de embalaje para su confirmación cuando se solicite.

Contáctenos

¿Está buscando Panasonic 102031203802 JVK Guide(R) u otros repuestos para máquina de inserción automática?

Envíenos la siguiente información para recibir una cotización más rápida y precisa:

Las fotografías claras y la información completa de la máquina pueden mejorar significativamente la precisión de la confirmación.

Contáctenos hoy para:

• Comprobación de existencias.
• Identificación técnica.
• Coincidencia de números de pieza.
• Recomendaciones de piezas relacionadas.
• Cotizaciones de pedidos al por mayor.
• Opciones de envío internacional.
• Soporte de repuestos para mantenimiento.
