Fresa de carburo de tungsteno sólido de grano fino de la serie personalizada OEM para PCB con rectificado de precisión

Cortadoras de fresado separadoras de PCB de carburo de tungsteno de la serie personalizada OEM

Las cortadoras de fresado separadoras de PCB de carburo de tungsteno de la serie personalizada OEM son herramientas de corte de precisión desarrolladas para operaciones de enrutamiento de PCB, corte de contorno, ranurado y despanelado. Fabricadas con carburo de tungsteno sólido de grano fino, estas cortadoras proporcionan la rigidez, la resistencia al desgaste y la estabilidad dimensional requeridas para la producción continua de placas de circuito impreso.

Las cortadoras son adecuadas para máquinas separadoras de PCB fuera de línea, sistemas de despanelado en línea, enrutadores de PCB CNC y equipos de procesamiento de PCB automatizados. Se pueden suministrar diferentes diámetros de corte, diámetros de vástago, geometrías de flauta, longitudes de corte y longitudes totales según el portabrocas de la máquina del cliente, el material de la PCB, el grosor del panel, la ruta de enrutamiento y la velocidad de producción.

En comparación con las herramientas de corte de propósito general, las fresadoras de enrutamiento de PCB están diseñadas para controlar rebabas, polvo, vibraciones y astillado de bordes al procesar FR-4, placas de la serie CEM, PCB con respaldo de aluminio, compuestos de fibra de vidrio y otros sustratos electrónicos. Cada especificación debe seleccionarse de acuerdo con la construcción real de la PCB y las condiciones de operación de la máquina.

El despanelado de PCB es un proceso de mecanizado de precisión. Incluso una pequeña desalineación entre la cortadora, el material de la PCB y los parámetros del enrutador puede producir defectos visibles o acortar la vida útil de la herramienta.

Las rebabas pueden aparecer cuando el filo de corte se desgasta, cuando la geometría de la flauta no es adecuada o cuando la velocidad de avance y la velocidad del husillo no están correctamente emparejadas. Las rebabas pueden afectar la apariencia de la placa, el espacio libre de ensamblaje y la inspección posterior.

El FR-4 y otros materiales de fibra de vidrio pueden astillarse cuando la cortadora vibra, cuando la proyección de la herramienta es demasiado larga o cuando el diámetro de la cortadora no es adecuado para el radio de enrutamiento. Un filo de corte dañado también puede aumentar el astillado.

Las placas de circuito impreso contienen fibras de vidrio abrasivas y sistemas de resina. Las herramientas de acero de alta velocidad de propósito general pueden desgastarse rápidamente bajo producción continua. Parámetros de corte incorrectos, extracción de polvo insuficiente y una mala condición del husillo también pueden acelerar el desgaste.

La rotura de la herramienta puede ocurrir debido a una velocidad de avance excesiva, métodos de inmersión incorrectos, sujeción insuficiente del vástago, rodamientos del husillo inestables, extensión excesiva de la herramienta o contacto con características metálicas inesperadas.

El descentramiento, la vibración del husillo, el diámetro incorrecto de la cortadora y la calidad inconsistente de la herramienta pueden crear desviaciones dimensionales. Estas desviaciones pueden influir en la precisión del contorno de la placa, el tamaño de la ranura y la distancia entre el borde enrutado y los componentes electrónicos.

El enrutamiento de PCB genera polvo fino. Un diseño de flauta inapropiado o una extracción de vacío insuficiente pueden hacer que el polvo permanezca dentro del canal de corte, aumentando el calor y la resistencia al corte.

La separación de capas puede ocurrir cuando la herramienta está desafilada, la dirección de enrutamiento es incorrecta o la fuerza de corte no se controla adecuadamente. Las placas multicapa y las placas con estructuras de borde sensibles requieren una cuidadosa selección de la herramienta.

Nuestras fresadoras separadoras de PCB de carburo de tungsteno se producen para proporcionar una solución de corte estable para las operaciones de fabricación electrónica.

El carburo de tungsteno de grano fino combina rigidez con resistencia al desgaste. Este material es adecuado para enrutar sustratos abrasivos como el FR-4 reforzado con fibra de vidrio. El cuerpo rígido de la herramienta ayuda a mantener la geometría del filo bajo altas velocidades del husillo.

El perfil de la flauta se rectifica para un corte controlado y una eliminación eficaz del polvo. Dependiendo de la estructura de la PCB y la calidad del borde requerida, los clientes pueden seleccionar diseños de flauta ascendente, descendente, de compresión o específicos para la aplicación.

El diámetro de la cortadora determina el ancho de enrutamiento, el radio mínimo de la esquina y el espacio libre de los componentes. El control preciso del diámetro ayuda a mantener contornos de PCB consistentes en lotes de producción repetidos.

Un vástago correctamente emparejado reduce el movimiento dentro del portabrocas. La concentricidad controlada ayuda a minimizar la vibración, el desgaste desigual, los canales de enrutamiento sobredimensionados y las marcas visibles de la cortadora.

La cortadora se puede seleccionar según:

Importante: El rango de diámetro y las opciones dimensionales anteriores representan configuraciones solicitadas comúnmente. Las especificaciones finales deben confirmarse mediante un dibujo dimensional, una muestra de cortadora existente, el manual de la máquina o las medidas proporcionadas por el cliente.

El diámetro final de la cortadora no debe seleccionarse solo según el grosor de la placa. También se deben considerar el radio interno mínimo, el espacio alrededor de los componentes, la potencia de la máquina, el ancho del canal de enrutamiento y la calidad del borde requerida.

Estas fresadoras se utilizan en plantas de fabricación de electrónica, fábricas de ensamblaje de PCB, instalaciones de fabricación por contrato, departamentos de servicio de máquinas enrutadoras y líneas de producción de despanelado de PCB.

• Máquinas separadoras de PCB fuera de línea
• Sistemas automáticos de despanelado de PCB en línea
• Máquinas enrutadoras de PCB CNC
• Equipos de enrutamiento de PCB de escritorio
• Sistemas de corte de placas de circuito impreso automatizados
• Plataformas de separación de PCB basadas en fijaciones
• Sistemas de enrutamiento de PCB multihusillo
• Equipos de procesamiento de sustratos electrónicos personalizados

La compatibilidad debe confirmarse por el diámetro del vástago de la cortadora, el portabrocas de la máquina, la longitud total, el diámetro de corte, la velocidad del husillo permitida y la estructura del portapinzas.

Un husillo de enrutamiento de PCB hace girar la fresadora de carburo de tungsteno a alta velocidad. La máquina mueve el husillo o el panel de PCB a lo largo de una trayectoria de herramienta programada. A medida que los filos de corte entran en contacto con la placa, la cortadora elimina material del canal de enrutamiento.

El vástago de la cortadora se inserta en el portabrocas del husillo. La superficie del vástago debe estar limpia y la herramienta debe sujetarse a la profundidad correcta. Una proyección excesiva de la cortadora puede aumentar la vibración y el riesgo de rotura.

El panel de PCB se coloca en una fijación de enrutamiento. Un soporte adecuado evita el movimiento del panel, la vibración, la flexión y el contacto entre la cortadora y la fijación.

El programa del enrutador define la ruta de corte, el punto de entrada, la dirección de desplazamiento, la profundidad de corte y la secuencia. Se puede utilizar alineación de fiduciales o de visión según la configuración de la máquina.

El husillo hace girar la cortadora mientras la máquina sigue el contorno programado. La geometría de la flauta corta la fibra de vidrio, la resina, el cobre y otros materiales contenidos en la estructura de la PCB.

Un sistema de vacío recoge el polvo de enrutamiento cerca del área de corte. Una extracción eficaz ayuda a prevenir la acumulación de material, reduce el calor y mantiene el área de trabajo más limpia.

Después de la separación, se inspecciona el borde de la PCB en busca de rebabas, astillado, desviación dimensional, delaminación, corte incompleto y marcas visibles de la herramienta.

El personal de producción registra el uso de la cortadora por distancia de enrutamiento, cantidad de paneles, tiempo de operación o condición de calidad del borde. La cortadora se reemplaza antes de que el desgaste excesivo afecte la calidad de la producción.

La velocidad real del husillo y la velocidad de avance deben determinarse según la capacidad de la máquina, el diámetro de la cortadora, el diseño de la flauta, el material de la PCB, el grosor de la placa, la profundidad de enrutamiento y la calidad del borde requerida.

El diámetro del vástago debe coincidir con el portabrocas del husillo. No asuma que todas las máquinas separadoras de PCB utilizan el mismo diámetro de herramienta o estándar de portabrocas.

Información requerida:

• Marca y modelo de la máquina
• Modelo del husillo
• Especificación del portabrocas
• Diámetro del vástago de la cortadora existente
• Longitud máxima permitida de la herramienta

Las placas con respaldo de aluminio, los materiales CEM y las placas compuestas crean diferentes cargas de corte. El contenido de fibra de vidrio y las capas metálicas pueden influir significativamente en el desgaste de la herramienta.

La longitud de corte debe cubrir completamente el grosor de la placa y permitir un posicionamiento adecuado. Una sección de corte excesivamente larga puede reducir la rigidez de la herramienta.

El radio de la cortadora determina la esquina interna más pequeña que se puede procesar. Una cortadora más pequeña proporciona una mayor flexibilidad de enrutamiento, mientras que una cortadora más grande generalmente proporciona una mayor rigidez.

El canal de enrutamiento debe acomodar el diámetro de la cortadora y la trayectoria de la herramienta programada. El cliente también debe considerar la distancia entre el borde de la PCB y los componentes cercanos.

Las geometrías ascendente, descendente y de compresión crean diferentes características de fuerza de corte y flujo de polvo. La selección debe basarse en el diseño de la fijación, la posición del vacío, la superficie de la placa y el requisito del borde.

Para el enrutamiento continuo de alto volumen, la consistencia de la herramienta y la gestión del reemplazo son especialmente importantes. Los clientes pueden pedir cortadoras en lotes de producción con especificaciones rastreables y embalaje estandarizado.

Un borde industrial estándar, un borde con pocas rebabas y un borde de calidad cosmética pueden requerir diferentes geometrías de cortadora y parámetros de procesamiento.

Para especificaciones sin un número de modelo legible, los clientes pueden proporcionar fotografías claras junto a una regla o calibre. Un dibujo dimensional o una muestra física proporcionan una identificación más confiable.

Cada lote de producción puede ser inspeccionado según la especificación técnica confirmada.

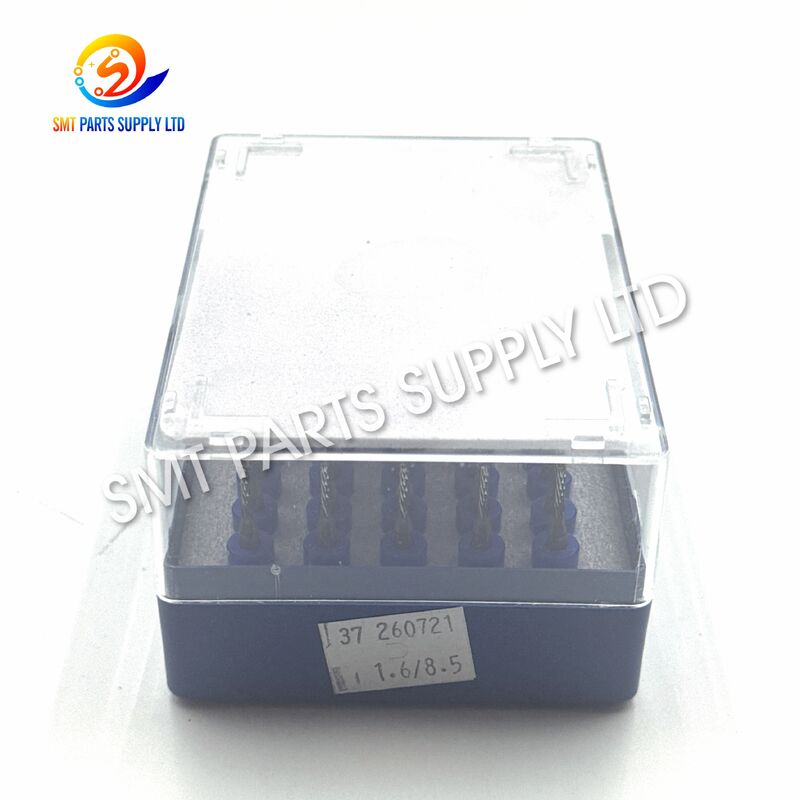

El filo de una fresadora de carburo es duro pero sensible a los impactos. El manejo correcto ayuda a prevenir daños microscópicos en el filo antes de la instalación.

• Tubo de plástico protector individual
• Punta de la cortadora asegurada contra el movimiento
• Etiqueta de especificación en el embalaje exterior
• Embalaje por lotes para pedidos de producción
• Cartón de exportación con protección interna
• Etiqueta personalizada disponible según la cantidad del pedido

Estas cortadoras se pueden usar con muchos separadores de PCB fuera de línea, máquinas de despanelado en línea, enrutadores de PCB CNC y sistemas de enrutamiento personalizados. La compatibilidad debe confirmarse a través del diámetro del vástago, las dimensiones de la cortadora, el portabrocas del husillo, la longitud de herramienta permitida y los requisitos operativos, no solo por el nombre de la máquina.

Sí. El diámetro de corte, el diámetro del vástago, la longitud de corte, la longitud total, la dirección de la flauta, la cantidad de flautas y el embalaje se pueden producir según un dibujo, una muestra existente, la especificación de la máquina o la información dimensional confirmada. Se recomienda una muestra o un dibujo completo para configuraciones no estándar.

Las cortadoras de carburo de tungsteno sólido de grano fino se seleccionan comúnmente para FR-4 porque el contenido de fibra de vidrio es abrasivo. El diámetro final y la geometría de la flauta deben elegirse según el grosor de la placa, el radio de enrutamiento, el ancho del canal, la velocidad del husillo, la velocidad de avance y la calidad del borde requerida.

Use un portabrocas limpio y del tamaño correcto, minimice la proyección de la cortadora, mantenga el husillo, asegure la fijación de la PCB, proporcione una extracción de polvo efectiva, evite cargas de avance excesivas y reemplace la cortadora antes de que ocurra un desgaste severo. Los registros de producción pueden ayudar a establecer un intervalo de reemplazo preventivo.

Por favor, proporcione el diámetro de la cortadora, el diámetro del vástago, la longitud de corte, la longitud total, el tipo de flauta, el material de la PCB, el grosor de la placa, el modelo de la máquina, la cantidad requerida y fotografías o dibujos. Cuando la especificación es desconocida, enviar una muestra existente es el método de identificación más confiable.

¿Busca fresadoras de carburo de tungsteno confiables para su separador de PCB, enrutador CNC o línea de despanelado automatizada?

Por favor, envíenos la siguiente información:

• Marca y modelo de la máquina
• Modelo de cortadora existente o número de pieza
• Diámetro de corte y diámetro del vástago
• Longitud de corte y longitud total
• Material de la PCB y grosor de la placa
• Dirección de la flauta o fotografías claras del producto
• Cantidad requerida y plazo de entrega esperado

Nuestro equipo verificará los requisitos dimensionales y recomendará una especificación de cortadora estándar o personalizada adecuada. Se aceptan muestras, dibujos y fotografías de primer plano para una coincidencia precisa.

Envíe su consulta hoy para la confirmación de especificaciones, disponibilidad de muestras, tiempo de entrega de producción, opciones de embalaje y una cotización competitiva.
