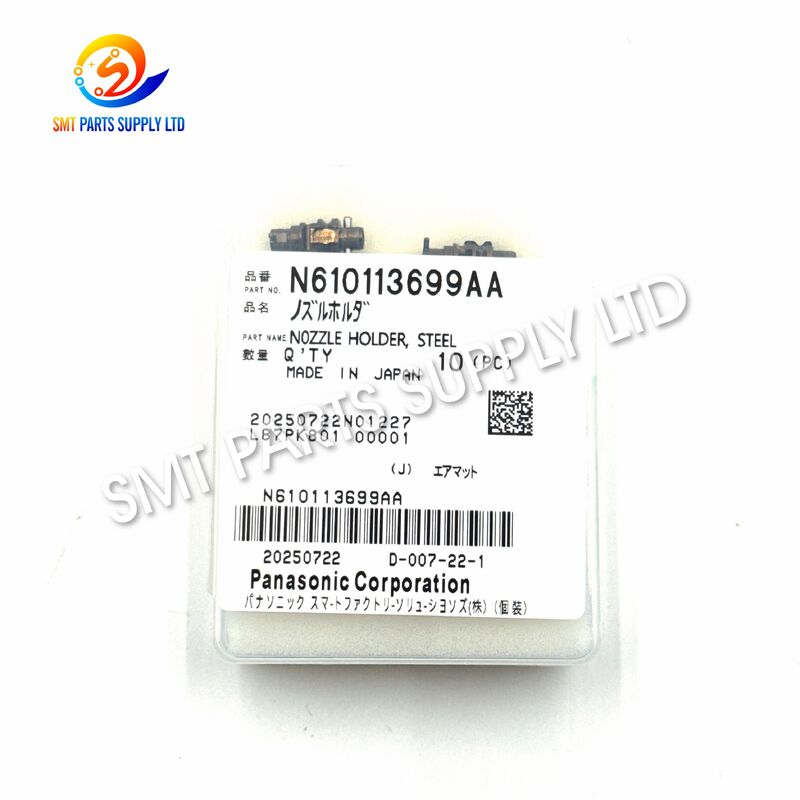

Panasonic N610113699AA Portaboquillas de acero para cabezal NPM H16

El soporte de boquilla de acero Panasonic N610113699AA es un componente mecánico de precisión que se utiliza en conjuntos de cabezales de colocación de alta velocidad NPM compatibles. Proporciona la interfaz de posicionamiento y soporte mecánico necesaria para operaciones estables de instalación, movimiento y recogida de componentes de la boquilla. Las referencias de productos disponibles públicamente comúnmente identifican esta pieza como NPM H16 o soporte de cabezal de 16 boquillas, con referencias adicionales a NPM-D3 y configuraciones seleccionadas de 16 cabezales NPM-W o NPM-W2. La configuración de la máquina siempre debe verificarse antes de realizar el pedido.

Fabricado en acero para ofrecer resistencia mecánica y estabilidad dimensional, el soporte está diseñado para entornos de producción SMT exigentes donde los cabezales de colocación funcionan continuamente a alta velocidad. Un portaboquillas correctamente adaptado ayuda a mantener la alineación de las boquillas, el movimiento vertical controlado, la captación de vacío confiable y la colocación repetible de los componentes.

El soporte N610113699AA es adecuado para mantenimiento preventivo, reconstrucción del cabezal de colocación, reemplazo de piezas dañadas e inventario de piezas de repuesto a largo plazo. Puede suministrarse a fábricas de SMT, fabricantes de EMS, empresas de servicios de equipos, reconstructores de máquinas y distribuidores internacionales de repuestos.

Antes del envío, los clientes deben proporcionar el modelo de la máquina, el tipo de cabezal de colocación, el número de pieza completo y fotografías claras del componente existente. Este proceso de confirmación reduce el riesgo de pedir un portaboquillas visualmente similar pero mecánicamente diferente.

Los listados públicos también asocian N610113699AA con referencias de sufijos posteriores, como N610113699AB o N610113699AC, mientras que N210081891AB aparece en algunas descripciones de titulares relacionadas o listas de componentes principales. Estos números no deben considerarse automáticamente intercambiables sin confirmación técnica.

El portaboquillas funciona dentro de un sistema mecánico de alta velocidad. Durante la producción, puede experimentar movimiento vertical continuo, aceleración repetida, vibración, presión de contacto y exposición a residuos de fundente, polvo, aceite o partículas finas. Incluso cuando la máquina de colocación permanece operativa, el deterioro gradual del soporte puede reducir la estabilidad de recogida y colocación.

El funcionamiento continuo puede desgastar gradualmente las superficies de contacto, guía o soporte del soporte. Pequeños cambios dimensionales pueden afectar la relación entre la boquilla, el eje, el resorte y los componentes circundantes del cabezal.

Una configuración incorrecta de la boquilla, un componente elevado, un alimentador dañado, una PCB deformada, un error de programación o una colisión accidental del cabezal pueden doblar o dañar el soporte. Una pieza puede parecer normal externamente y al mismo tiempo tener una deformación menor que afecte el movimiento.

Polvo, partículas de pasta de soldadura, residuos de adhesivo o lubricante seco pueden ingresar al mecanismo móvil. La contaminación aumenta la fricción y puede impedir el movimiento suave del soporte.

El uso de herramientas inadecuadas, fuerza excesiva, lubricantes incorrectos o un método de limpieza inadecuado pueden dañar las superficies de precisión. Un portaboquillas nunca debe pulirse, esmerilarse ni modificarse sin un procedimiento técnico aprobado.

Los portaboquillas similares pueden tener pequeñas diferencias estructurales. Instalar una revisión incorrecta puede causar un ajuste deficiente, carrera limitada, ruido inusual o retención inestable de la boquilla.

Las líneas SMT de gran volumen pueden funcionar continuamente durante varios turnos. El movimiento repetido eventualmente aumenta la posibilidad de fatiga, holgura, desgaste de la superficie o variación posicional.

No todos los errores de recogida o colocación se deben al portaboquillas. También se deben inspeccionar la boquilla, el eje, el filtro de vacío, la junta tórica, el resorte, el sensor, la válvula solenoide, el sistema de cámara, la configuración del alimentador, el soporte de la PCB y la calibración de la máquina.

Reemplazar un portaboquillas desgastado, deformado, contaminado o instalado incorrectamente puede restaurar la interfaz mecánica correcta entre la boquilla y el cabezal de colocación. El objetivo no es simplemente instalar un nuevo componente metálico, sino recuperar el movimiento controlado, la retención segura de la boquilla y una altura de recogida constante.

La solución recomendada incluye cuatro etapas:

Verifique el número de pieza completo impreso en el soporte antiguo o en la documentación de la máquina. Confirme si el número requerido es N610113699AA u otra revisión.

Examine el eje de la boquilla, el resorte, el sello, el filtro, la abrazadera, la ruta de vacío y los componentes circundantes del soporte. Es posible que instalar un soporte nuevo con un eje desgastado o un sello dañado no resuelva el problema original.

Utilice herramientas adecuadas y siga el procedimiento de mantenimiento del equipo. Evite presiones laterales, impactos, inserción forzada o modificaciones no aprobadas.

Después de la instalación, realice pruebas de movimiento de las boquillas, comprobaciones de vacío, confirmación de la altura de las boquillas, pruebas de recogida, reconocimiento de visión y colocación de prueba antes de volver a poner la máquina en plena producción.

Las dimensiones exactas, la tolerancia, el tratamiento de la superficie, los rangos de serie compatibles y las revisiones de colocación de los cabezales no están siempre disponibles en la documentación pública. Los compradores no deben seleccionar este producto sólo por su apariencia o dimensiones aproximadas. La compatibilidad final debe confirmarse mediante el número de pieza completo y la información de la máquina.

Algunas referencias comerciales describen las versiones relacionadas N610113699AB o N610113699AC como soportes de acero de aproximadamente 10 × 20 mm; sin embargo, esto debe considerarse como una referencia y no como una especificación dimensional garantizada para cada revisión.

El portaboquillas N610113699AA se utiliza principalmente en equipos de colocación de componentes electrónicos SMT. Su aplicación está estrechamente relacionada con el mecanismo del cabezal de colocación de alta velocidad responsable de recoger los componentes de los alimentadores y colocarlos en las placas de circuito impreso.

Los catálogos públicos y las referencias de proveedores comúnmente conectan N610113699AA con aplicaciones de cabezal NPM de 16 boquillas o H16. Un catálogo de piezas independiente también lo asocia con las unidades portaboquillas de 16 cabezales NPM-W y NPM-W2.

• Fabricación de electrónica de consumo.
• Montaje de electrónica automotriz
• Producción de tableros de control industrial.
• Fabricación de equipos de comunicación.
• Montaje de productos LED
• Fabricación de electrónica médica.
• Producción de hardware para ordenadores y servidores.
• Fabricación de fuentes de alimentación e inversores.
• Líneas de soporte de embalaje de semiconductores.
• EMS y fabricación de productos electrónicos por contrato
• Empresas de mantenimiento de equipos SMT.
• Empresas de reconstrucción de máquinas SMT usadas
• Distribuidores de repuestos electrónicos.
• Centros de formación técnica y reparación.

Un cabezal de colocación SMT utiliza una boquilla para recoger componentes electrónicos de alimentadores de cinta, bandejas, barras u otros sistemas de suministro de componentes. La boquilla debe mantenerse en una posición mecánica precisa mientras se mueve verticalmente, gira, aplica vacío y coloca los componentes.

El portaboquillas forma parte de la estructura mecánica que soporta este proceso.

La boquilla compatible está instalada en el mecanismo del cabezal. El soporte ayuda a mantener la relación correcta entre la boquilla y los componentes circundantes del cabezal.

Durante la recogida, el cabezal baja la boquilla hacia el componente. El soporte debe permitir o soportar un movimiento controlado sin fricción o holgura anormal.

El vacío se aplica a través del sistema de boquillas. El posicionamiento mecánico estable ayuda a que la boquilla entre en contacto correctamente con el componente y mantenga la succión.

Después de la recogida, el sistema de visión artificial puede inspeccionar el componente. La posición irregular de la boquilla puede afectar el centrado de los componentes, el reconocimiento de la rotación o la consistencia de la altura.

El cabezal se mueve a la ubicación programada de la PCB y coloca el componente. El posicionamiento preciso del soporte contribuye a un movimiento y colocación repetibles de la boquilla.

El ciclo se repite a alta velocidad. El titular debe mantener un rendimiento estable a lo largo de miles o millones de ciclos operativos.

Por lo tanto, el reemplazo del soporte debe tratarse como parte de una inspección mecánica y del sistema de vacío completa y no como una acción de mantenimiento aislada.

1. Confirme el modelo de la máquina y el modelo del cabezal.
2. Compare el nuevo número de pieza con el componente eliminado.
3. Revise el soporte en busca de óxido, marcas de impacto, rayones o deformaciones.
4. Inspeccione el eje coincidente, el resorte, el sello y la boquilla.
5. Limpie el área de instalación con un método de mantenimiento aprobado.
6. Prepare herramientas adecuadas y una superficie de trabajo limpia.
7. Registre la dirección de montaje original antes del desmontaje.

1. Evite tocar superficies de precisión innecesariamente.
2. No utilice fuerza excesiva.
3. Mantenga el soporte recto durante la inserción.
4. Instale los resortes y sellos relacionados en la dirección correcta.
5. Confirme un movimiento libre y fluido.
6. Apriete los sujetadores de acuerdo con el estándar de mantenimiento.
7. No esmerile, doble, pula ni taladre el soporte.

1. Verifique manualmente el movimiento cuando esté permitido.
2. Ejecute el procedimiento de diagnóstico del cabezal de la máquina.
3. Verifique la instalación y extracción de la boquilla.
4. Verifique la estabilidad de la captación de vacío.
5. Confirme la altura y el centrado de la boquilla.
6. Ejecute la colocación de prueba a baja velocidad.
7. Inspeccione los componentes colocados en busca de desplazamientos o daños.
8. Aumente la velocidad de producción gradualmente.
9. Monitorear alarmas y datos de errores de captación.
10. Registre la fecha de mantenimiento y el número de pieza instalada.

Elegir el soporte correcto requiere algo más que coincidir con el nombre general del producto. Diferentes cabezales de colocación pueden utilizar soportes que parecen casi idénticos pero difieren en longitud, geometría de interfaz, disposición de resortes, detalles de mecanizado, tratamiento de superficie o revisión de producción.

Este es el número principal solicitado para el portaboquillas de acero y se hace referencia ampliamente para el uso de cabezales de 16 o NPM H16.

Estos números de sufijo aparecen en referencias comerciales y de envío como revisiones posteriores o relacionadas de soportes de acero. Pueden representar actualizaciones de revisión, numeración logística o versiones de producción compatibles. La intercambiabilidad debe confirmarse antes del envío.

Este número aparece en algunos títulos de productos y listas de componentes de cabezal compatibles junto con N610113699AA. Debe tratarse como un número asociado o de referencia cruzada hasta que la documentación de la máquina confirme su relación exacta.

Proporcione la siguiente información al enviar una consulta:

• Número de pieza requerido: N610113699AA
• Modelo de máquina:
• Modelo de cabezal de colocación:
• Número de serie de la máquina:
• Condición requerida:
• Cantidad requerida:
• Fotografía de la parte antigua:
• País de destino:
• Fecha de entrega requerida:

Este formato permite al proveedor comprobar compatibilidad, stock, precio, embalaje y opciones de envío de forma eficiente.

La cotización debe indicar claramente la condición ofrecida. Antes de realizar la compra, se deben revisar las fotografías del producto, el embalaje, los términos de la garantía y el alcance de las pruebas.

Los componentes del cabezal SMT de precisión deben empaquetarse con cuidado para evitar colisiones, humedad, polvo y daños a la superficie durante el transporte.

1. Inspección visual limpia.
2. Bolsa protectora individual o caja pequeña.
3. Material de amortiguación antiimpacto.
4. Etiqueta de identificación del número de pieza.
5. Confirmación de cantidad.
6. Cartón de exportación fuerte.
7. Etiqueta de envío exterior.
8. Fotografía antes del envío cuando sea necesario.

Los clientes deben proporcionar una dirección de entrega completa, persona de contacto, número de teléfono, código postal e información del importador antes del envío.

Para preservar el estado del portaboquillas de acero:

• Guarde la pieza en una habitación limpia y seca.
• Guárdelo dentro de un embalaje protector hasta el momento de su instalación.
• Evite la alta humedad y los productos químicos corrosivos.
• Evite el contacto con polvo, pasta de soldadura, adhesivo y partículas metálicas.
• No apile productos pesados ​​sobre el soporte.
• Evite impactos directos o caídas.
• Utilice guantes limpios al manipular superficies de precisión.
• Separe las piezas nuevas de los componentes retirados o dañados.
• Conservar la etiqueta de identificación con el producto.
• Aplicar control de inventario a repuestos más antiguos.
• Inspeccione el stock a largo plazo antes de la instalación.

La frecuencia del mantenimiento debe seguir el uso de la máquina, el entorno de producción, la velocidad de colocación, el tipo de componente y el procedimiento de servicio del fabricante del equipo.

El número de pieza, el modelo de la máquina, la ubicación del cabezal y la confirmación fotográfica ayudan a reducir los pedidos incorrectos.

Se pueden atender consultas de piezas individuales o de pequeñas cantidades para necesidades de reparación urgentes, sujeto a las condiciones de suministro vigentes.

El portaboquillas se puede enviar junto con boquillas, ejes, filtros, resortes, sensores, válvulas, alimentadores, motores, correas, cilindros, tableros y otras piezas de repuesto SMT.

El embalaje de exportación, las facturas comerciales, las listas de embalaje y los métodos de envío internacional comunes se pueden organizar según los requisitos del pedido.

Proporcionar información completa al principio permite verificar más rápidamente la disponibilidad, el precio, el estado y el tiempo de entrega.

Los clientes habituales pueden establecer una lista de repuestos basada en modelos de máquinas, cantidades de líneas de producción, historial de fallas y planes de mantenimiento preventivo.

Antes de realizar un pedido, confirme:

Se hace referencia comúnmente al soporte de boquilla de acero N610113699AA para aplicaciones de cabezal de colocación de 16 boquillas o NPM H16. Algunos catálogos de productos también lo asocian con NPM-D3 y configuraciones seleccionadas de 16 cabezales NPM-W o NPM-W2. Debido a que un modelo de máquina puede usar diferentes versiones de cabezal, confirme el modelo de cabezal instalado y el número de pieza anterior antes de realizar el pedido.

Los sufijos AB y AC aparecen en referencias comerciales públicas como números de portaboquillas de acero revisados ​​o relacionados. Sin embargo, un cambio de sufijo puede indicar una revisión de ingeniería, producción o logística. Proporcione la etiqueta de la pieza antigua, el modelo de la máquina, el tipo de cabezal de colocación y fotografías para poder verificar la compatibilidad antes del envío.

N210081891AB aparece junto con N610113699AA en algunos títulos de proveedores y listas de componentes principales, pero la relación exacta no se define de manera consistente en la información pública. Puede ser un componente asociado, una referencia de ensamblaje o una referencia cruzada. Los dos números no deben considerarse idénticos sin comprobar la documentación o la parte física de la máquina.

Envíe el número de pieza completo, el modelo de la máquina, el modelo del cabezal de colocación, la condición requerida, la cantidad, el país de destino y fotografías claras del soporte existente. Para pedidos urgentes, proporcione también la fecha de entrega requerida y si son aceptables condiciones alternativas o revisiones confirmadas.

Un soporte dañado puede contribuir a un movimiento inestable de la boquilla, errores de recogida, caídas de componentes o variaciones de ubicación. Sin embargo, problemas similares también pueden ser causados ​​por la boquilla, el eje, el filtro, el resorte, el sello de vacío, la válvula solenoide, el alimentador, la cámara o la calibración. Se recomienda una inspección completa del cabezal antes de reemplazar piezas.

¿Busca el portaboquillas de acero Panasonic N610113699AA u otros repuestos del cabezal de colocación SMT?

Envíenos el modelo de su máquina, modelo de cabezal, número de pieza requerida, cantidad, condición del producto y fotografías de piezas antiguas. Nuestro equipo de ventas verificará la disponibilidad y proporcionará una cotización, cronograma de entrega, detalles del empaque y opciones de envío.

Para obtener una cotización más rápida, utilice el título de la consulta:

Consulta para Portaboquillas de acero Panasonic N610113699AA
