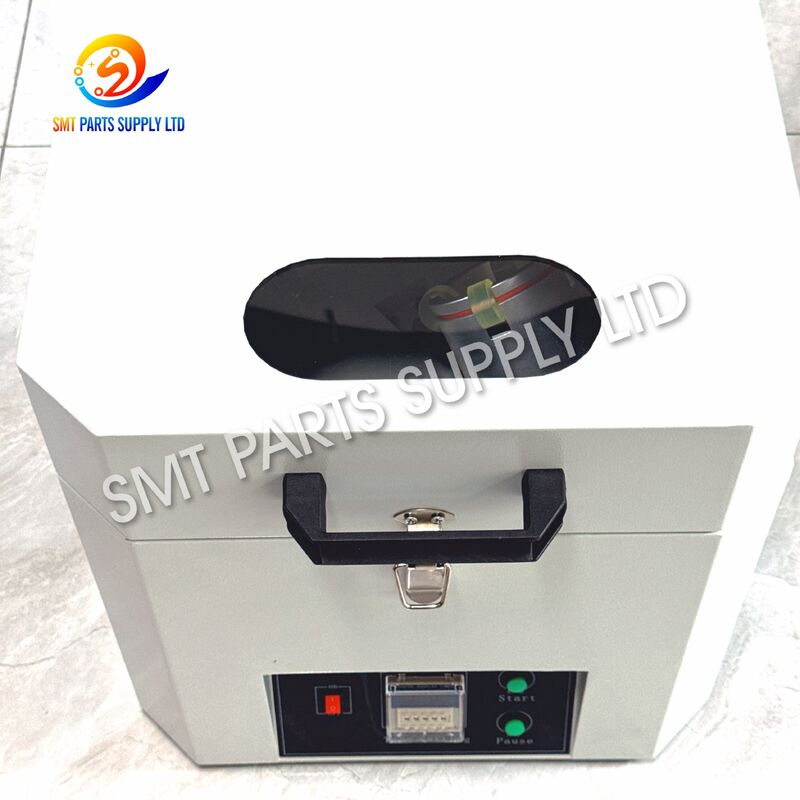

ZD-400 Mezclador de pasta de soldadura de doble lata totalmente automático con 1000 RPM para líneas SMT

Mezclador de pasta de soldar automático ZD-400 de doble lata para líneas SMT

El mezclador automático de pasta de soldar ZD-400 está diseñado para la preparación controlada de pasta de soldar antes del proceso de impresión de plantillas en la producción de tecnología de montaje superficial. Utilizando un método de mezcla combinado de revolución y rotación, la máquina ayuda a redistribuir uniformemente las partículas de soldadura y el fundente dentro de un recipiente cerrado sin necesidad de que los operarios abran la lata de pasta de soldar.

El accesorio estándar admite dos recipientes de pasta de soldar de 500 g de uso común. Una estructura equilibrada de doble posición soporta un funcionamiento estable, mientras que un temporizador digital permite a los operarios establecer un procedimiento de preparación repetible para diferentes tipos de pasta de soldar y requisitos de producción.

El ZD-400 es adecuado para fábricas de electrónica, talleres de ensamblaje de PCB, departamentos de producción SMT, laboratorios de investigación, centros de mantenimiento y líneas de producción que requieren un acondicionamiento regular de la pasta de soldar. Su construcción cerrada, panel de control sencillo, función de parada automática y protección de seguridad de la cubierta lo hacen práctico para entornos de producción diarios.

Las configuraciones publicadas comúnmente especifican un motor de 1350 RPM, aproximadamente 1000 RPM de velocidad de revolución, aproximadamente 500 RPM de velocidad de auto-rotación, entrada de alimentación de CA de 220 V, capacidad dual de 500 g y un gabinete compacto que mide aproximadamente 400 × 400 × 420 mm. Los detalles de la configuración deben confirmarse antes de realizar el pedido, ya que el voltaje, el controlador del temporizador, el diseño del accesorio y el etiquetado pueden variar según el lote de producción.

La pasta de soldar es una combinación cuidadosamente formulada de polvo de aleación metálica, fundente, activadores, agentes reológicos y otros materiales de proceso. Durante el transporte, el almacenamiento refrigerado o el reposo prolongado, el material puede volverse gradualmente menos uniforme.

Pueden ocurrir las siguientes condiciones:

Un proceso de mezcla repetible no puede corregir pasta de soldar caducada, contaminada, dañada químicamente o almacenada incorrectamente. Sin embargo, puede ayudar a preparar pasta de soldar utilizable de manera más consistente antes de la impresión cuando se opera de acuerdo con las instrucciones de manipulación del fabricante de la pasta.

Muchos productos de pasta de soldar se almacenan bajo condiciones refrigeradas controladas. Cuando se retiran del almacenamiento, las diferencias de temperatura pueden influir en la viscosidad y el comportamiento de impresión.

La pasta siempre debe acondicionarse según la hoja de datos técnicos del proveedor de pasta de soldar. El mezclador es una herramienta de preparación y no reemplaza el procedimiento de recuperación de temperatura requerido.

La pasta de soldar puede permanecer estacionaria durante el almacenamiento o el transporte. El sistema de fundente y el polvo metálico pueden no permanecer perfectamente distribuidos después de un reposo prolongado.

Un movimiento controlado de estilo planetario ayuda a redistribuir el material dentro de la lata sellada.

La agitación manual depende en gran medida de la técnica, la velocidad, la limpieza de la herramienta y la duración de la mezcla del operario. Diferentes operarios pueden obtener resultados diferentes del mismo lote de pasta de soldar.

El ZD-400 proporciona operación mecánica temporizada, ayudando a las fábricas a establecer un procedimiento operativo estándar más repetible.

Abrir un recipiente de pasta de soldar y agitarlo manualmente puede introducir aire, polvo, humedad, fibras u otro material extraño.

El ZD-400 mezcla la pasta mientras el recipiente original permanece cerrado, reduciendo el contacto directo innecesario durante la preparación.

Los operarios a menudo necesitan preparar pasta de soldar rápidamente antes de comenzar una línea de impresión o cambiar de producto. Un mezclador automático reduce el trabajo manual continuo y permite al personal completar otras tareas de preparación mientras el ciclo está en funcionamiento.

Un sistema de rotación de alta velocidad debe permanecer debidamente equilibrado. Una diferencia significativa entre las dos posiciones del accesorio puede aumentar la vibración, el ruido y el estrés mecánico.

Cuando solo se está mezclando una lata de pasta de soldar, se debe instalar un contrapeso adecuado en el accesorio opuesto.

El ZD-400 proporciona una solución práctica de preparación de pasta de soldar a través de cinco principios operativos principales.

La lata de pasta de soldar permanece sellada durante la operación. Esto minimiza la exposición innecesaria al entorno circundante y ayuda a mantener un procedimiento de trabajo más limpio.

El recipiente gira alrededor del eje central mientras rota simultáneamente alrededor de su propio eje. Este movimiento combinado redistribuye el material dentro del recipiente sin usar una cuchilla de mezcla de contacto directo.

El temporizador digital permite al operario definir un ciclo de preparación. Una vez completado el período seleccionado, la máquina se detiene automáticamente.

Se pueden procesar dos latas de pasta de soldar durante un ciclo. Cuando solo se usa una lata, la segunda posición se equipa con un contrapeso que coincide lo más posible con el recipiente cargado.

El conjunto móvil está contenido dentro del gabinete de la máquina. Las configuraciones comunes del ZD-400 incluyen una función de seguridad vinculada a la cubierta destinada a detener o prevenir la operación cuando se abre la cubierta.

Las listas publicadas comúnmente del ZD-400 proporcionan los valores de velocidad, capacidad, dimensiones, potencia, voltaje, accesorio y peso que se muestran arriba. Las descripciones del controlador del temporizador difieren entre los proveedores, con algunas versiones que enumeran un rango de 1 a 99 minutos y otras que utilizan rangos de configuración divididos. Por lo tanto, el controlador exacto, el enchufe, el voltaje, el accesorio y los datos de la placa de identificación deben confirmarse con la unidad ofrecida antes de la compra.

El ZD-400 se utiliza principalmente antes de la impresión de plantillas de pasta de soldar. Se puede instalar en la sala de preparación de pasta de soldar, el área de gestión de materiales, la estación de trabajo en línea SMT, el laboratorio de ingeniería o el área de soporte de producción.

La máquina es adecuada para:

• Producción SMT de alta mezcla y bajo volumen.
• Ensamblaje de PCB de volumen medio y alto.
• Líneas de prototipos y de introducción de nuevos productos.
• Procesos de impresión de plantillas manuales, semiautomáticos y automáticos.
• Proveedores de servicios de fabricación de electrónica.
• Fábricas que operan múltiples lotes de pasta de soldar.
• Instalaciones que buscan un procedimiento estandarizado de preparación de pasta.
• Líneas de producción que utilizan recipientes comunes de pasta de soldar de 500 g.
• Laboratorios que evalúan parámetros de impresión de pasta de soldar.
• Departamentos de reparación que realizan reacondicionamiento de BGA, QFN, LED o paso fino.

Verifique la etiqueta de la pasta de soldar, el número de lote, la fecha de caducidad, las condiciones de almacenamiento y las instrucciones del proveedor.

No mezcle pasta caducada, contaminada, con fugas, seca, separada más allá de la recuperación o almacenada fuera de las condiciones permitidas.

Retire la pasta de soldar requerida del almacenamiento refrigerado y siga el período de recuperación de temperatura especificado por el fabricante de la pasta de soldar.

No confíe en el mezclador para reemplazar los requisitos de acondicionamiento obligatorios.

Antes de cargar:

• Confirme que la máquina está sobre una superficie estable y nivelada.
• Verifique que la cámara no contenga herramientas ni objetos extraños.
• Inspeccione el accesorio y los sujetadores.
• Confirme que el voltaje de suministro coincide con la placa de identificación.
• Verifique que el cable de alimentación y la conexión a tierra estén seguros.
• Pruebe la función de seguridad de la cubierta superior según el procedimiento de mantenimiento.

Coloque una lata de pasta de soldar en cada accesorio.

Para una mejor estabilidad, utilice recipientes con un peso total similar. Cuando mezcle solo una lata, instale el contrapeso suministrado o especificado en la posición opuesta.

Las instrucciones de operación comunes recomiendan minimizar la diferencia de peso de izquierda a derecha para reducir la vibración durante la operación a alta velocidad.

Gire el soporte con cuidado a mano antes de arrancar la máquina.

Confirme que:

• Ambos recipientes están correctamente asentados.
• Las latas no tocan la cámara.
• El accesorio está firmemente bloqueado.
• Ningún componente está suelto.
• La estructura giratoria puede moverse libremente.

Cierre y asegure completamente la cubierta superior.

Nunca opere la máquina con la cubierta abierta, dañada, puenteada o mal cerrada.

Seleccione el tiempo del ciclo según:

• Recomendaciones del fabricante de pasta de soldar.
• Tipo y aleación de la pasta.
• Tamaño del recipiente.
• Duración del almacenamiento.
• Procedimiento interno de la fábrica.
• Temperatura ambiente.
• Validación de ingeniería de procesos.

Evite asumir que un tiempo de mezcla es adecuado para cada pasta de soldar.

Presione el control de inicio. El accesorio comienza su movimiento combinado de revolución y rotación.

Los recipientes permanecen cerrados mientras el material interno se redistribuye.

Después de que finalice el ciclo, permita que el mecanismo se detenga por completo antes de abrir la cubierta.

No intente detener el conjunto giratorio a mano.

Retire el recipiente con cuidado e inspeccione su estado exterior.

Verifique:

• Fugas.
• Deformación de la tapa.
• Aumento anormal de la temperatura.
• Etiquetas sueltas.
• Daños en el accesorio.
• Ruido o vibración inusuales registrados durante la operación.

Abra y use la pasta de soldar según el procedimiento de producción.

Registre el tiempo de mezcla, el operario, el lote, la hora de apertura y la línea de producción cuando se requiera trazabilidad.

Seleccionar el mezclador de pasta de soldar correcto requiere más que verificar el nombre del modelo. Los compradores deben comparar la configuración eléctrica, el tamaño del recipiente, el diseño del accesorio, el volumen de producción, la estructura de seguridad y el soporte postventa.

El accesorio estándar ZD-400 está diseñado típicamente para latas comunes de pasta de soldar de 500 g.

Antes de realizar el pedido, proporcione:

• Diámetro del recipiente.
• Altura del recipiente.
• Peso neto de la pasta de soldar.
• Peso bruto de la lata cargada.
• Diámetro de la tapa.
• Fotografías del recipiente.
• Número requerido de recipientes por ciclo.

Para jeringas, cartuchos, tubos de pegamento rojo o embalajes no estándar, puede ser necesario un soporte personalizado.

Las especificaciones estándar comúnmente enumeran CA 220 V, 50/60 Hz. Algunos proveedores pueden proporcionar una versión de CA 110 V.

Confirmar:

• Voltaje nominal.
• Frecuencia.
• Estándar del enchufe.
• Método de puesta a tierra.
• País de destino.
• Voltaje de suministro de la fábrica.

No opere una máquina de 220 V con un suministro de 110 V, o una máquina de 110 V con un suministro de 220 V, sin una solución eléctrica diseñada adecuadamente.

La configuración estándar de doble lata es apropiada cuando las fábricas preparan regularmente una o dos latas de 500 g.

Para la evaluación de compra, calcule:

Un accesorio adecuado debe:

• Sujetar el recipiente de forma segura.
• Evitar el movimiento durante la rotación.
• Ser fácil de cargar y descargar.
• Coincidir con el diámetro del recipiente.
• Resistir el desgaste normal de producción.
• Soportar una operación equilibrada.
• Evitar dañar la lata o la etiqueta.

Pregunte al proveedor para confirmar:

• Interbloqueo de seguridad de la cubierta.
• Parada automática del ciclo.
• Método de parada de emergencia.
• Conexión a tierra.
• Protección contra fusibles o sobrecarga.
• Etiquetas de advertencia correctas.
• Disponibilidad del manual del usuario.
• Conformidad eléctrica para el mercado de destino.

El ZD-400 se vende con diferentes versiones de panel de temporizador. Confirme el rango de configuración preciso y los incrementos de ajuste antes de realizar el pedido.

Un amplio rango de temporizador puede ser útil, pero la repetibilidad, la operación simple y el control de parámetros son más importantes que la duración máxima seleccionable.

Verificar:

• Material del gabinete y acabado superficial.
• Calidad de mecanizado del accesorio.
• Seguridad de los sujetadores internos.
• Instalación del motor.
• Condición de los rodamientos.
• Resistencia de la bisagra de la cubierta.
• Mecanismo de bloqueo.
• Claridad de la pantalla.
• Respuesta de los botones de control.
• Protección del embalaje.

Una prueba previa al envío puede incluir:

El mezclador debe formar parte de un sistema completo de gestión de pasta de soldar en lugar de operar como un proceso aislado.

Verificar:

• Fabricante.
• Aleación.
• Clasificación de partículas.
• Tipo de fundente.
• Número de lote.
• Fecha de caducidad.
• Requisito de almacenamiento.
• Condición de transporte.

Mantener las condiciones de almacenamiento especificadas por el fabricante de la pasta de soldar. Utilizar la gestión de materiales primero en caducar, primero en salir, cuando sea apropiado.

Registrar:

• Hora de retirada de la refrigeración.
• Inicio y fin de la recuperación de temperatura.
• Modelo de mezclador.
• Ciclo de mezcla.
• Operario.
• Lote del recipiente.
• Hora de apertura.

Monitorear:

• Condición del rollo de pasta.
• Llenado de la apertura de la plantilla.
• Eficiencia de transferencia.
• Altura de impresión.
• Área de impresión.
• Volumen de impresión.
• Puenteo.
• Depósito insuficiente.
• Emborronamiento.
• Frecuencia de limpieza de la plantilla.

Utilice los resultados de la inspección de pasta de soldar para validar el proceso completo de preparación e impresión. El mezclador ayuda a estandarizar una etapa de preparación, pero los resultados de impresión también dependen del diseño de la plantilla, la presión del limpiaparabrisas, la velocidad de separación, la condición de la impresora, el control ambiental y las propiedades de la pasta de soldar.

No instale el mezclador en un carro inestable, mesa inclinada, estante delgado o superficie que amplifique la vibración.

• Limpie el gabinete exterior con un paño limpio.
• Retire el polvo y los residuos de pasta de soldar con prontitud.
• Verifique el accesorio en busca de contaminación.
• Inspeccione la cubierta y el cierre.
• Escuche ruidos anormales.
• Observe vibraciones durante la operación.
• Confirme el funcionamiento normal del temporizador.

• Verifique los tornillos visibles y los sujetadores del accesorio.
• Inspeccione el cable de alimentación y el enchufe.
• Pruebe la función de seguridad de la cubierta.
• Verifique el estado del contrapeso.
• Inspeccione los pies de goma o los soportes de nivelación.
• Limpie la cámara interna después de desconectar la alimentación.

• Inspeccione el motor y el mecanismo de transmisión.
• Verifique los rodamientos en busca de ruidos anormales o aflojamiento.
• Examine los terminales eléctricos.
• Verifique la precisión del temporizador.
• Confirme la continuidad de la puesta a tierra.
• Reemplace los componentes del accesorio desgastados.
• Revise los registros de mantenimiento.

Las instrucciones comunes para este tipo de máquina enfatizan mantener la unidad limpia, verificar los sujetadores, verificar la respuesta del interruptor de la cubierta y mantener una instalación estable.

1. Lea el manual de operación antes de usar la máquina.
2. Confirme el voltaje correcto antes de conectar la alimentación.
3. Utilice una toma de corriente eléctrica debidamente conectada a tierra.
4. Mantenga la máquina sobre una superficie estable y nivelada.
5. No opere con una cubierta o accesorio dañado.
6. No puente la interconexión de seguridad.
7. Nunca toque el mecanismo giratorio durante la operación.
8. Espere hasta que el movimiento se haya detenido por completo antes de abrir.
9. Mantenga las dos posiciones del accesorio debidamente equilibradas.
10. No mezcle recipientes con fugas, agrietados o deformados.
11. No coloque herramientas sueltas dentro de la cámara.
12. Desconecte la alimentación antes de limpiar o inspeccionar.
13. Mantenga a los niños y al personal no autorizado alejados.
14. Detenga la operación inmediatamente si ocurre una vibración severa.
15. Contacte a personal calificado para el servicio eléctrico.

Por favor proporcione:

• Cantidad requerida.
• País de destino.
• Dirección de entrega o puerto más cercano.
• Voltaje requerido.
• Estándar del enchufe.
• Dimensiones de la lata de pasta de soldar.
• Peso bruto de cada recipiente cargado.
• Fotografías de la lata de pasta de soldar.
• Necesidad de accesorios personalizados.
• Método de envío preferido.
• Términos comerciales solicitados.
• Fecha de entrega solicitada.

Proporcionar esta información permite al proveedor confirmar la compatibilidad y preparar una cotización más precisa.

Sí. La configuración estándar está diseñada para acomodar dos latas comunes de pasta de soldar de 500 g durante un ciclo. Ambos lados deben tener un peso total similar. Cuando solo se carga una lata, instale un contrapeso apropiado en el accesorio opuesto para mantener el equilibrio.

No. La principal ventaja de la máquina es que la pasta de soldar se puede mezclar dentro de su recipiente cerrado. Esto reduce el contacto directo del operario y la exposición ambiental innecesaria. El recipiente debe estar correctamente sellado e inspeccionado en busca de fugas, grietas o deformaciones antes de cargarlo.

Siempre siga los requisitos de acondicionamiento proporcionados por el fabricante de la pasta de soldar. El mezclador no debe tratarse como un sustituto del procedimiento de recuperación de temperatura especificado. El manejo incorrecto puede causar condensación, problemas de viscosidad, inestabilidad de impresión o una vida útil reducida.

Sí, siempre que el accesorio opuesto contenga un contrapeso adecuado. Los dos lados deben permanecer muy equilibrados. Operar con una gran diferencia de peso puede causar vibraciones excesivas, ruidos anormales, menor estabilidad o desgaste mecánico prematuro.

El accesorio estándar está destinado principalmente a latas comunes de pasta de soldar de 500 g. Las jeringas, cartuchos, tubos de adhesivo, recipientes de pegamento rojo y embalajes especiales pueden requerir un accesorio personalizado. Proporcione el diámetro, la altura, el peso bruto y las fotografías del recipiente para confirmar la compatibilidad.

¿Busca un mezclador de pasta de soldar ZD-400 confiable para su línea de producción SMT?

Envíenos la cantidad requerida, el voltaje, el estándar del enchufe, el país de destino y las dimensiones del recipiente de pasta de soldar. Podemos ayudar con la confirmación del modelo, la compatibilidad del accesorio, el embalaje, la entrega internacional y el soporte de repuestos.

Envíe su consulta hoy mismo para conocer el precio, la disponibilidad, la confirmación del voltaje, los detalles del embalaje y las opciones de envío internacional.
