YAMAHA KLW-M917H-00 Cinta transportadora de precisión para montadora SMT YSM20 con aplicación específica de máquina, transporte estable de PCB y reemplazo práctico

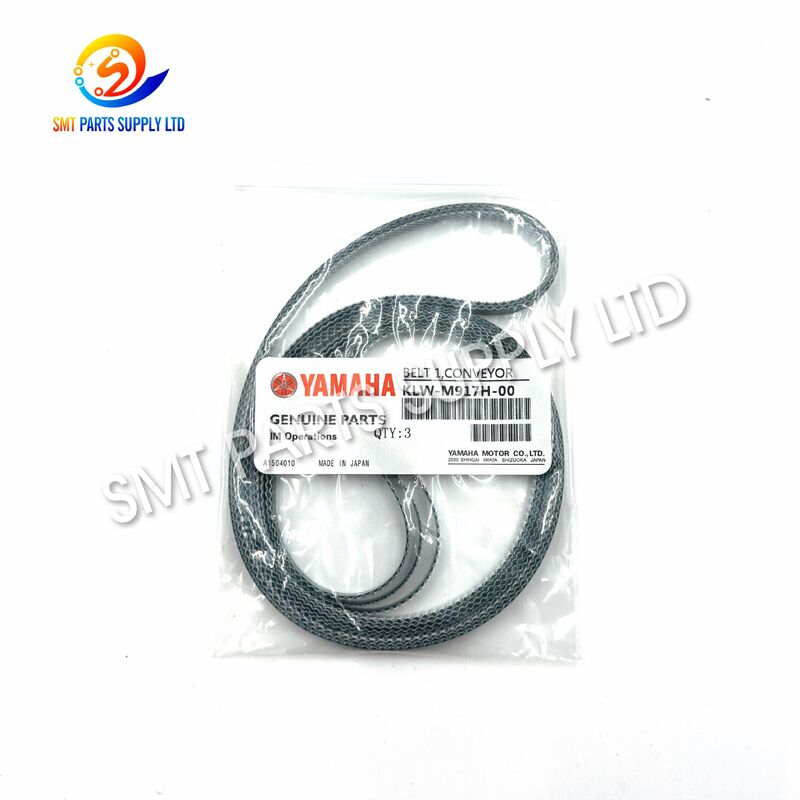

Cinta transportadora de precisión YAMAHA KLW-M917H-00 1 para YSM20 SMT Mounter

El CONVEYOR KLW-M917H-00 BELT 1 es un componente de transporte específico para la máquina desarrollado para el sistema transportador de PCB del equipo de colocación SMT YSM20. Instalada dentro del conjunto del riel transportador, la correa soporta placas de circuito impreso y las transfiere suavemente a través de las etapas de carga, posicionamiento, colocación y descarga.

Durante la producción continua de productos electrónicos, las cintas transportadoras están expuestas a movimientos repetidos, fricción superficial, tensión mecánica, contaminación y cambios térmicos. Una correa desgastada o mal tensada puede causar deslizamiento de PCB, transporte inestable, inclinación de la placa, alarmas repetidas del transportador o interrupciones inesperadas en la producción.

Reemplazar el componente dañado con la cinta transportadora KLW-M917H-00 seleccionada correctamente ayuda a restaurar la manipulación estable de la PCB sin reemplazar el conjunto transportador completo. El producto es adecuado para fabricantes de productos electrónicos, fábricas de EMS, departamentos de mantenimiento SMT, empresas de reparación de equipos y distribuidores internacionales de repuestos.

Para una selección precisa, los clientes deben confirmar el modelo de la máquina, el número de serie del equipo, la posición del transportador, la marca original de la correa y las dimensiones físicas antes de realizar un pedido.

La cinta transportadora es un componente mecánico consumible. Su condición cambia gradualmente durante el funcionamiento continuo de la máquina. Varios factores pueden acortar su vida útil o reducir el rendimiento del transportador.

La correa circula repetidamente alrededor de las poleas transportadoras durante la carga y descarga de PCB. La flexión y la fricción continuas pueden reducir gradualmente la flexibilidad, el agarre de la superficie y la estabilidad dimensional.

La tensión excesiva aumenta la carga sobre la correa, las poleas, los cojinetes y el motor del transportador. Una tensión insuficiente puede provocar deslizamientos, retrasos en el movimiento de la PCB, errores de seguimiento o transporte inestable.

El polvo, la grasa, los residuos de adhesivo, las partículas de fundente, la pasta de soldadura, los fragmentos de componentes o los productos químicos de limpieza inadecuados pueden afectar la superficie de la correa y reducir la estabilidad del transporte.

Una polea o riel desalineado puede forzar la correa hacia un lado. Esto puede crear un desgaste desigual de los bordes, fricción anormal, deformación de la correa y movimiento inestable de la PCB.

Pequeños tornillos, cables de componentes, fragmentos de PCB, cinta, restos de embalaje y otros objetos extraños pueden quedar atrapados entre la correa y la polea.

La exposición prolongada al calor, la luz solar directa, el ozono, la humedad, el aceite o productos químicos inadecuados puede afectar el material de la correa durante el funcionamiento o el almacenamiento.

Dos cintas transportadoras pueden parecer similares pero tener diferente circunferencia, ancho, grosor, estructura de superficie o posiciones de instalación. La instalación de un modelo incorrecto puede provocar un mal ajuste o fallas en el transportador.

KLW-M917H-00 proporciona una solución de reemplazo específica para el sistema transportador YSM20 correspondiente. Cuando se selecciona e instala correctamente, la correa ayuda a recuperar el movimiento estable de la PCB y respalda la producción continua de SMT.

Reemplazar la correa puede ser más económico y eficiente que reemplazar el riel transportador completo o el conjunto de transporte. Sin embargo, se debe identificar la causa del desgaste anormal de la correa antes de instalar el nuevo componente.

Proporcione los siguientes detalles antes de realizar el pedido:

• Número de pieza: KLW-M917H-00.
• Marcado del producto: CORREA 1, TRANSPORTADOR.
• Modelo de máquina completo.
• Número de serie de la máquina.
• Posición de instalación del transportador.
• Cantidad requerida.
• Fotografías antiguas de cinturones.
• Circunferencia del cinturón.
• Ancho del cinturón.
• Grosor del cinturón.
• Perfil de superficie.
• Nivel de calidad requerido.
• País de destino.

Proporcionar información completa ayuda a reducir el riesgo de seleccionar una correa visualmente similar pero dimensionalmente diferente.

Las dimensiones de la cinta transportadora pueden variar según la configuración de la máquina, la revisión de ingeniería, la posición del transportador o el lote de producción. La selección final debe basarse en la lista de piezas de la máquina, la marca original de la correa, el número de serie de la máquina o las medidas físicas.

No seleccione el producto únicamente según el color de la correa, fotografías o un prefijo de número de pieza similar.

Los modelos enumerados anteriormente pertenecen a aplicaciones de transportadores SMT relacionadas, pero no deben tratarse automáticamente como piezas intercambiables.

Antes de sustituir un modelo por otro, compare:

• Modelo de máquina.
• Número de serie de la máquina.
• Dirección del transportador.
• Ubicación de instalación.
• Circunferencia del cinturón.
• Ancho del cinturón.
• Grosor del cinturón.
• Estructura superficial.
• Diseño conjunto.
• Marcado de pieza original.

La cinta transportadora KLW-M917H-00 es adecuada para aplicaciones de transporte y mantenimiento de PCB dentro de entornos de ensamblaje electrónico automatizado.

La correa se puede utilizar en líneas de producción que fabrican:

• Electrónica de consumo.
• Tableros de control industriales.
• Módulos electrónicos automotrices.
• Dispositivos de comunicación.
• Productos de iluminación LED.
• Conjuntos de fuentes de alimentación.
• Cuadros de control de electrodomésticos.
• Productos electrónicos médicos.
• Equipo de seguridad.
• Dispositivos de red.
• Equipo inteligente.
• Productos de instrumentación.
• Placas periféricas de ordenador.
• Conjuntos de PCB prototipo.
• Productos electrónicos de alta mezcla.

El sistema de control de la máquina activa el motor del transportador cuando se recibe un comando de transferencia de PCB.

El motor transfiere potencia a la polea transportadora o al mecanismo de transmisión relacionado.

KLW-M917H-00 se mueve continuamente alrededor de la trayectoria de la polea especificada dentro de la máquina.

Los bordes de la PCB descansan sobre las cintas transportadoras izquierda y derecha instaladas a lo largo del sistema de rieles.

La velocidad y la tensión equilibradas de la correa ayudan a transportar la PCB en una dirección recta y controlada.

Los sensores identifican la llegada de la PCB, el estado del transporte, el punto de parada y la condición de descarga.

El transportador mueve el tablero a la posición requerida para sujetarlo, alinearlo y colocar los componentes.

Una vez completada la colocación, el transportador transfiere el tablero a la siguiente máquina de producción o estación de trabajo posterior.

Una correa correctamente instalada ayuda a mantener un movimiento suave de la PCB a través del sistema transportador.

La fricción adecuada de la superficie favorece el transporte fiable de las tablas durante los ciclos de producción repetidos.

Las dimensiones y la tensión correctas ayudan a que la correa permanezca alineada alrededor de las poleas del transportador.

La correa se puede reemplazar por separado sin comprar el conjunto transportador completo.

Mantener en stock una correa de repuesto verificada puede acortar el tiempo de reparación de emergencia.

El producto es adecuado para reemplazo de una sola pieza, inventario de mantenimiento de fábrica y pedidos de distribuidores.

Compruebe si la correa original, la lista de piezas de la máquina o el registro de mantenimiento identifican claramente a KLW-M917H-00.

No pase por alto el prefijo, sufijo o número de revisión.

Este producto está destinado principalmente a la aplicación transportadora correspondiente en equipos YSM20.

Una correa similar utilizada en YSM20R, YS24 u otra máquina puede tener un número de pieza o dimensión diferente.

Identifique la ubicación exacta del cinturón, como por ejemplo:

• Entrada del transportador.
• Sección transportadora interna.
• Transportador de salida.
• Riel del lado izquierdo.
• Carril del lado derecho.
• Transportador frontal.
• Transportador trasero.
• Configuración especial de la máquina.

Las revisiones de ingeniería de máquinas pueden cambiar el componente aplicable. El número de serie ayuda a verificar la versión correcta de la máquina.

Medir y registrar:

Las fotografías útiles incluyen:

• Cinturón desmontado completo.
• Marcado del número de pieza de la correa.
• Unión de cinturón.
• Superficie del cinturón.
• Medida de ancho.
• Medición de espesor.
• Medición de circunferencia.
• Área de instalación del transportador.
• Placa de identificación de la máquina.

El suministro disponible puede incluir:

• Producto nuevo original.
• Producto compatible calificado.
• Cantidad de muestra.
• Stock de mantenimiento.
• Reemplazo de emergencia.
• Suministro regular por lotes.

Especifique claramente el nivel de calidad requerido en la consulta.

• Detenga la máquina según los procedimientos de seguridad de fábrica.
• Desconecte la fuente de alimentación requerida.
• Fotografíe el recorrido original del cinturón.
• Registre la posición de ajuste de tensión.
• Confirme la disposición de los cinturones izquierdo y derecho.
• Inspeccione los sensores y cables cercanos.
• Limpiar el recorrido del transportador.

• No retuerzas el cinturón.
• No lo doble demasiado.
• No utilice herramientas afiladas para forzarlo sobre una polea.
• No lo estires excesivamente.
• No aplique grasa ni aceite a la superficie de la correa.
• Confirme el recorrido correcto alrededor de todas las poleas.
• Ajuste ambos lados del transportador de manera uniforme.

• Gire el transportador manualmente cuando esté permitido.
• Compruebe que la correa no haga contacto con el riel.
• Haga funcionar la máquina a baja velocidad.
• Observe el seguimiento y la tensión.
• Verifique si hay ruidos anormales.
• Pruebe con una PCB adecuada.
• Vuelva a comprobar la tensión después de la operación inicial.

Almacenar el producto:

• En una habitación limpia y seca.
• Lejos de la luz solar directa.
• Alejado del calor excesivo.
• Alejado del aceite y de productos químicos agresivos.
• Alejado de objetos metálicos afilados.
• Sin plegado apretado.
• Sin mucha compresión.
• Embalaje protector interior sellado.

Antes del envío, la inspección puede incluir los siguientes elementos.

• Limpieza de superficies.
• Estado del borde.
• Grietas visibles.
• Deformación anormal.
• Aspecto conjunto.
• Estado del embalaje.

• Circunferencia.
• Ancho.
• Espesor.
• Comparación con la información del pedido confirmado.

• Flexibilidad.
• Continuidad conjunta.
• Uniformidad superficial.
• Forma general del cinturón.

• Número de pieza.
• Nombre del producto.
• Cantidad.
• Referencia de compra del cliente.
• Requisito de calidad.
• Etiqueta de embalaje.

Los requisitos de inspección se pueden discutir antes de la confirmación del pedido.

Cada cinturón se puede empaquetar en una bolsa sellada para protegerlo del polvo, la humedad y la contaminación de la superficie.

El cinturón está dispuesto sin pliegues bruscos ni presión excesiva para ayudar a mantener su forma original durante el transporte.

Se utiliza una caja de cartón reforzada según la cantidad del envío, el destino y el método de transporte.

• Mensajería internacional.
• Transporte aéreo.
• Transporte marítimo.
• Transportista designado por el cliente.
• Envío consolidado con otros repuestos SMT.

Las etiquetas pueden incluir:

• Nombre del producto.
• Número de pieza.
• Cantidad.
• Número de orden de compra.
• Referencia del cliente.
• Estado de inspección.
• Fecha de embalaje.

KLW-M917H-00 se utiliza principalmente como cinta transportadora para la correspondiente sección del transportador montador SMT YSM20. Proporcione el número de serie de la máquina y las fotografías de instalación para confirmar la aplicación exacta.

Las dos referencias pertenecen a una serie de cintas transportadoras relacionadas, pero no se debe asumir una intercambiabilidad directa. Compare la versión de la máquina, las dimensiones de la correa, la posición de instalación, la estructura de la superficie y la documentación de las piezas originales.

Proporcione el número de pieza, modelo de la máquina, número de serie de la máquina, cantidad requerida, posición del transportador, fotografías de la correa antigua, circunferencia, ancho, espesor, país de destino y nivel de calidad requerido.

Cuando las correas emparejadas tienen un tiempo de servicio y un desgaste similares, reemplazar ambas puede ayudar a mantener un movimiento equilibrado. La decisión final debe basarse en la condición física, los requisitos de mantenimiento de la máquina y el rendimiento del transportador.

Las posibles causas incluyen tensión desigual, desalineación de poleas, contacto con rieles, recorrido incorrecto, daños en los rodamientos, contaminación o una especificación de correa inadecuada. La causa mecánica debe corregirse antes de continuar con la operación.

Envíe su consulta con la siguiente información para una confirmación más rápida:

• Número de pieza: KLW-M917H-00.
• Modelo de máquina.
• Número de serie de la máquina.
• Posición del transportador.
• Cantidad requerida.
• Requisito de calidad original o compatible.
• Dimensiones del cinturón.
• Fotografías de cinturón antiguo.
• País de destino.
• Fecha de entrega requerida.

Se aceptan pedidos de muestra, cantidades de mantenimiento, pedidos mixtos de repuestos SMT y compras regulares de fábrica. La disponibilidad del producto, las medidas, los requisitos de calidad, los detalles de inspección, el embalaje y los calendarios de entrega se pueden confirmar antes de realizar el pedido.

YAMAHA y los nombres de modelos de equipos relacionados son marcas comerciales de sus respectivos propietarios. Se utilizan únicamente para identificación de piezas y referencia de compatibilidad de máquinas. La fuente del producto y la condición de suministro deben confirmarse de acuerdo con la cotización final.
