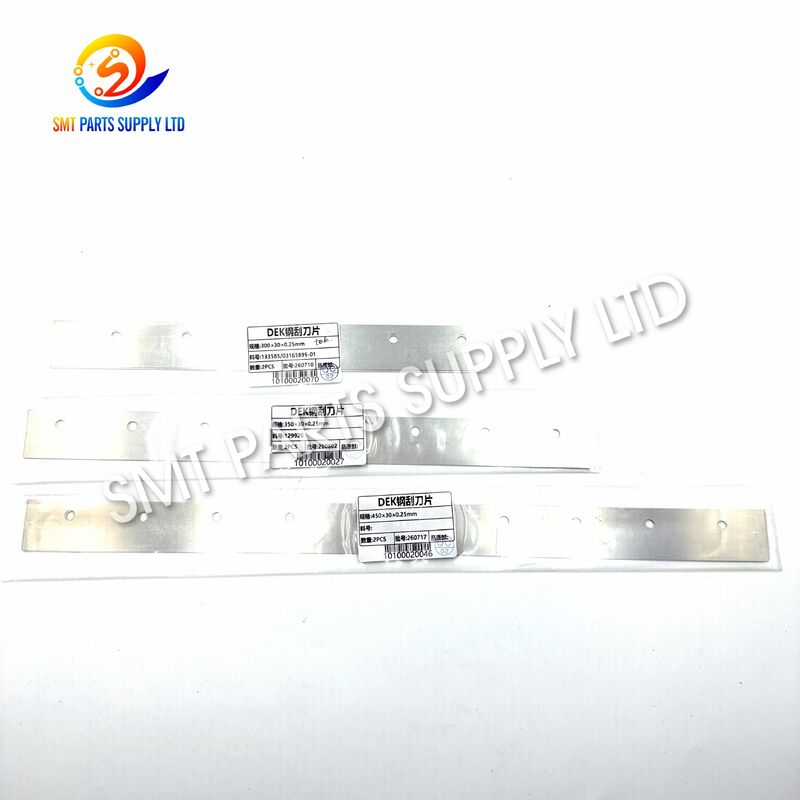

DEK 133585/03165895-01/129926/260717 Hojas de escurridor de acero de 300 a 450 mm para impresoras Horizon

Las hojas de expresión de acero inoxidable DEK de 300 mm, 350 mm y 450 mm están diseñadas para la transferencia controlada de pasta de soldadura en procesos automatizados de impresión con plantillas SMT.03165895-01 y otros, 129926 y 260717, que cubren requisitos múltiples de ancho de impresión para impresoras de plantillas DEK Horizon compatibles y configuraciones relacionadas.

Cada hoja proporciona un borde de impresión recto y estable que ayuda a distribuir la pasta de soldadura a través del área de apertura del plantillo bajo presión y velocidad de viaje controladas.La construcción de acero inoxidable ofrece una buena rigidez, resistencia a la corrosión y estabilidad dimensional durante ciclos de producción repetitivos.

Estas cuchillas son adecuadas para fabricantes de electrónica, centros de servicio SMT, distribuidores de piezas de repuesto e instalaciones de producción que requieren consumibles de impresoras confiables.Las longitudes múltiples permiten a los compradores seleccionar una hoja de acuerdo con el ancho del PCB, área de apertura del plantillo, estructura del soporte y configuración de la máquina.

Para un suministro preciso, se aconseja a los clientes que proporcionen el modelo de la impresora, la longitud actual de la hoja, la disposición del orificio de montaje, el ángulo de la hoja, el grosor y el número de pieza existente antes de ordenar.

La cuchilla es un componente de proceso crítico en la impresión de pasta de soldadura.contacto con plantillas, consistencia de depósito y repetibilidad general de impresión.

Durante cada ciclo de impresión, la hoja aplica presión a la pasta de soldadura y la mueve a través de la superficie del plantillo.La pasta debe rodar suavemente delante de la hoja mientras se empuja en las aberturas de la plantillaUna hoja con la longitud correcta, el ángulo, la rigidez y la condición del borde ayuda a producir depósitos de pasta de soldadura repetibles.

Una hoja incorrecta o desgastada puede causar:

La sustitución de la cuchilla de la excavadora en el intervalo de mantenimiento correcto ayuda a proteger la estabilidad del proceso y reduce el riesgo de que los defectos lleguen a la colocación de los componentes, la soldadura por reflujo, la inspección,o ensamblaje final.

Los defectos de impresión no siempre son causados por la calidad de la pasta de soldadura o de la plantilla.

El borde de la hoja se desgasta gradualmente después de un contacto repetido con la superficie de la plantilla.

Un borde gastado puede producir:

• Altura de la pasta inconsistente.
• El llenado de la apertura es desigual.
• La pasta que queda detrás de la hoja.
• Aumento de los requisitos de presión de impresión.
• Limpieza más frecuente de plantillas.
• Resultados diferentes entre golpes hacia adelante y hacia atrás.

La hoja seleccionada debe cubrir normalmente la superficie de impresión requerida sin ser excesivamente ancha que el patrón de apertura del plantillo.Una hoja demasiado corta puede no cubrir toda la zona de impresión de pastaUna hoja que es innecesariamente larga puede aumentar el consumo de pasta de soldadura y poner una carga adicional en el mecanismo de impresión.

El ángulo de la hoja afecta el laminado de la pasta y la fuerza aplicada al plantil.pero el ángulo correcto siempre debe coincidir con el soporte existente y la configuración de la máquina.

Si la hoja no está colocada correctamente en el soporte, un lado puede tocar el plantillo antes que el otro lado.

Antes de la producción, los técnicos deben comprobar:

• Alineación de las hojas.
• La limpieza del contenedor.
• Apegamiento del sujetador.
• Dirección del borde.
• Consistencia de contacto.
• Instalación correcta de la hoja delantera y trasera.

La presión excesiva puede forzar que la pasta atraviese demasiado la plantilla, aumentar el desgaste de la hoja, dañar la plantilla o producir manchas..

La baja presión puede dejar pasta en la superficie de la plantilla y dar lugar a un llenado incompleto de la abertura.espesor del plantillo, y requisitos de proceso.

La pasta seca, los residuos de flujo, el polvo y la contaminación por fibra de limpieza pueden afectar el borde de la hoja.

Una hoja de metal puede dañarse por impacto, flexión, almacenamiento incorrecto o contacto con herramientas duras.

Estas cuchillas de acero inoxidable ofrecen una solución práctica de reemplazo para los clientes que mantienen impresoras de plantillas DEK compatibles.y 450 mm opciones permiten a los ingenieros de producción seleccionar un ancho de trabajo adecuado para diferentes formatos de PCB y plantillas.

La solución se centra en los siguientes requisitos de producción:

El borde metálico recto ayuda a mantener el contacto uniforme a través del ancho de impresión cuando está correctamente instalado y ajustado.

El acero inoxidable proporciona una rigidez adecuada para ciclos de impresión SMT repetidos y ayuda a resistir la deformación en condiciones normales de funcionamiento.

El material de la hoja es adecuado para el contacto con pasta de soldadura y condiciones de mantenimiento comunes cuando se limpia y almacena correctamente.

Las versiones de 300 mm, 350 mm y 450 mm admiten diferentes áreas de impresión con plantillas y requisitos de producción.

Las cuchillas están diseñadas como consumibles de mantenimiento, ayudando a los equipos de producción a reemplazar piezas gastadas sin cambiar el sistema de impresión completo.

Una cuchilla seleccionada e instalada correctamente ayuda a reducir la variación de depósito causada por componentes gastados, doblados, contaminados o inadecuados de la limpieza.

Para evitar que el suministro sea incorrecto, confirme la siguiente información:

La hoja utiliza una estructura de acero inoxidable diseñada para mantener un borde de trabajo recto durante los ciclos normales de impresión con plantillas SMT.

Las opciones disponibles de 300 mm, 350 mm y 450 mm hacen que el producto sea adecuado para diferentes anchos de PCB y áreas de impresión con plantillas.

Cuando está correctamente instalada, la cuchilla soporta un laminado de pasta controlado y un llenado de apertura constante.

El diseño de metal rígido es adecuado para ciclos de impresión automatizados en entornos de fabricación electrónica.

La hoja puede reemplazarse durante el mantenimiento planificado de la impresora o cuando la inspección de calidad de impresión identifique el desgaste o el daño de los bordes.

Las referencias enumeradas facilitan a los equipos de compras y mantenimiento comparar la etiqueta de la hoja actual con la sustitución requerida.

Cada cuchilla puede empaquetarse para reducir la flexión, el impacto en el borde, los arañazos y la contaminación durante el almacenamiento y el transporte.

La longitud, la apariencia, el número de referencia y el estado del borde visible se pueden verificar antes del envío de acuerdo con el pedido confirmado.

La aplicación principal es la impresión de pasta de soldadura antes de la colocación de los componentes.La pasta se transfiere a través de aberturas de plantillas a las almohadillas de PCB correspondientes.

Las cuchillas pueden utilizarse en entornos de producción:

• Electrónica de consumo.
• Tablas de control industriales.
• Conjuntos electrónicos para automóviles.
• Equipo de comunicación.
• Tablas de iluminación LED.
• módulos de alimentación.
• Equipo electrónico médico.
• Tablas de control de los electrodomésticos.
• Computación y componentes periféricos.
• Sensores y módulos de automatización.

Los departamentos de mantenimiento podrán sustituir la hoja cuando:

• El borde se desgasta visiblemente.
• Los resultados de impresión difieren en cada plantilla.
• La hoja está doblada o dañada.
• La impresora requiere una presión excesiva.
• La pasta de soldadura permanece detrás de la hoja.
• Aumenta la frecuencia de limpieza con plantillas.
• Se introduce un ancho de impresión de PCB diferente.
• Se alcanzan los intervalos de mantenimiento preventivo.

La hoja también es adecuada para:

• Vendedores al por mayor de repuestos SMT.
• Empresas de mantenimiento de equipos electrónicos.
• Proveedores de servicios de fabricación por contrato.
• Centros de reparación de impresoras.
• Distribuidores extranjeros.
• Almacenes de mantenimiento de fábrica.
• Equipos de servicio de la línea de producción.

Además de la producción en gran volumen, las hojas se pueden utilizar en prototipos, ingeniería y líneas de pequeños lotes donde diferentes anchos de PCB requieren múltiples opciones de longitud de hoja.

La impresora coloca el PCB debajo del plantillo, y una alineación precisa garantiza que las aberturas del plantillo correspondan a las almohadillas de PCB.

La pasta de soldadura se coloca delante de la cuchilla del excavador.

La máquina baja la hoja del excavador sobre la superficie del plantillo, que debe tocar el plantillo uniformemente a lo largo de toda su anchura de trabajo.

La cabeza de impresión mueve la hoja a través del plantillo, y durante este movimiento, la pasta de soldadura se enrolla delante de la hoja.

El ángulo correcto de la hoja, la velocidad, la presión y el volumen de la pasta apoyan el llenado completo.

A medida que la hoja viaja a través del plantillo, su borde elimina el exceso de pasta de la superficie del plantillo mientras deja pasta dentro de las aberturas.

Después de la impresión, el plantillo se separa del PCB. Los depósitos de pasta de soldadura permanecen en las almohadillas de PCB.

El PCB impreso puede inspeccionarse manualmente o con un equipo de inspección de pasta de soldadura.

Compruebe la etiqueta, el registro de mantenimiento, el manual de la máquina o la marca de la hoja actual.

• 133585.
• Es el 03165895-01.
• 129926.
• 260717.

Una coincidencia del número de piezas es útil, pero también deben confirmarse las dimensiones y la estructura del soporte.

Mide la longitud de trabajo completa de la hoja existente y no seleccione un reemplazo solo según el ancho del PCB.

Las opciones disponibles en esta lista incluyen:

La selección real depende del patrón de plantillas, el soporte, la configuración de la impresora y los requisitos del proceso.

Las referencias de 300 mm que se enumeran se asocian comúnmente con una configuración de 60 grados.

Las descripciones del mercado público pueden mostrar diferentes espesores para referencias o configuraciones similares.

• El espesor medido.
• Una foto clara de la etiqueta.
• Una foto de vista lateral.
• El modelo actual del soporte.
• Un dibujo dimensional, cuando esté disponible.

Dos cuchillas de la misma longitud pueden utilizar posiciones de orificios de montaje diferentes.

• Número de agujeros.
• Diámetro del agujero.
• Distancia entre los agujeros.
• Distancia desde el borde.
• En forma de ranura.
• La cuchilla está sobresaliente.
• Área de sujeción del sujetador.

Muchas impresoras de plantillas utilizan una hoja delantera y una hoja trasera.

• Una hoja individual.
• Un par de iguales.
• Sólo la hoja delantera.
• Sólo la hoja trasera.
• Ensamblaje completo de la hoja y el soporte.
• Cuchilla de repuesto sin soporte.

El uso de una hoja mucho más ancha de lo requerido puede aumentar el consumo de pasta de soldadura y el trabajo de limpieza.

Antes de cambiar las especificaciones de la hoja, compruebe:

• Tipo de pasta de soldadura.
• El espesor de los plantillas.
• Tamaño de apertura más pequeño.
• Condición de soporte de PCB.
• Velocidad de impresión.
• Presión de impresión.
• Configuración de separación.
• Intervalo de limpieza.
• Se requiere una precisión de depósito.

Para una identificación más rápida, envíe fotos claras que muestren:

• Cuchilla completa.
• Etiqueta con número de parte.
• Los agujeros de montaje.
• Perfil lateral.
• El conjunto del soporte.
• La placa de la máquina.
• longitud medida de la hoja.
• Medición del grosor.

Las pequeñas diferencias en el espaciado de los agujeros, el grosor, el ángulo o el sobresaliente pueden impedir la instalación adecuada o crear resultados de impresión inestables.

El material y la apariencia de la hoja pueden inspeccionarse antes de la producción o el montaje.

Las dimensiones importantes pueden incluir:

• longitud total de la hoja.
• El ancho de la hoja.
• El espesor del material.
• Diámetro del orificio de montaje.
• El espacio entre los agujeros.
• Dirección del borde.
• La cuchilla está sobresaliente.

La superficie de la cuchilla debe comprobarse:

• Hay rasguños.
• - ¿Qué es eso?
• Las muelas.
• Se dobla.
• - ¿Qué es eso?
• Contaminación.
• Daño en el borde.

La etiqueta del embalaje y la información del pedido deben coincidir antes del envío.

El embalaje debe proteger el borde de trabajo de los impactos y de las curvas durante el transporte internacional.

1. Detenga la impresora de acuerdo con el procedimiento de seguridad de fábrica.
2. Retire el soporte de la exprimiría de la cabeza de impresión.
3. Use guantes de protección adecuados cuando maneje la hoja metálica.
4. Limpiar la pasta de soldadura residual del contenedor.
5. Inspeccione el contenedor para detectar daños, pasta seca y material extraño.
6. Compare la hoja nueva con la hoja retirada.
7. Confirme la longitud, el grosor, los agujeros, el ángulo y el sobresaliente.
8. Coloque la hoja uniformemente dentro del soporte.
9. Apriete los sujetadores de forma gradual y uniforme.
10. Compruebe que la hoja permanece recta después de apretar.
11. Reinstale el soporte en la impresora.
12. Establezca una presión de arranque y una velocidad de impresión adecuadas.
13. Haga una prueba de impresión.
14. Inspeccione los depósitos de pasta de soldadura en toda la PCB.
15. Ajustar los parámetros gradualmente de acuerdo con los resultados de la inspección.

Retire la pasta de soldadura después de la producción utilizando un método de limpieza aprobado.

Compruebe el borde con una iluminación adecuada y reemplace la hoja si muestra:

• Las muelas.
• - ¿Qué es eso?
• Se dobla.
• El desgaste es irregular.
• Corrosión.
• Las grietas.
• Deformación permanente.

Conservar las hojas no utilizadas:

• En un embalaje protector.
• En un lugar seco.
• Lejos de los objetos pesados.
• Lejos de los productos químicos corrosivos.
• Con el borde protegido.
• En las posiciones de inventario claramente marcadas.

Registro:

• Fecha de instalación.
• Número de la impresora.
• Número de pieza de la hoja.
• La longitud de la hoja.
• Número de ciclos de impresión.
• Razón de reemplazo.
• Se han observado defectos de impresión.
• Nombre del técnico.

Estos registros pueden ayudar a determinar un intervalo adecuado de sustitución preventiva para cada línea de producción.

Los envíos internacionales se pueden organizar de acuerdo con la cantidad, la urgencia de la entrega, el destino y los requisitos del cliente.

Por favor, proporcione:

1. Número de pieza requerido.
2. Duración de la hoja requerida.
3. El modelo de la impresora.
4. La cantidad.
5. Cuchilla o par de cuchillas.
6. Requisito de ensamblaje solo con cuchilla o soporte.
7. Las fotos actuales de la hoja.
8. Las dimensiones del orificio de montaje.
9. Requerido país de entrega.
10. Fecha de entrega prevista.

El suministro de información completa ayuda a reducir el tiempo de identificación y evita pedidos incorrectos.

Sí, ambas referencias se asocian comúnmente con las configuraciones de cuchillas de excavadora de metal de 300 mm. Sin embargo, el grosor, el estilo del soporte, el patrón de montaje,y la configuración exacta de la máquina debe comprobarse antes de pedir.

El número de pieza 129926 se identifica comúnmente como una hoja de expresión de metal de 350 mm. Por favor, proporcione el modelo de la impresora y las fotos actuales de la hoja para que la estructura de montaje pueda confirmarse antes del envío.

Sí, el suministro se puede organizar como una cuchilla individual o un par igualado dependiendo de las necesidades de stock y pedido.

Por favor, proporcione la etiqueta de la hoja existente, las dimensiones completas, el grosor, el espacio entre los orificios, las fotos del soporte y el modelo de la impresora.La referencia 260717 debe ser confirmada con la hoja física antes de finalizar el pedido..

Por favor envíe el número de pieza, la longitud de la hoja, el modelo de la máquina, la cantidad requerida, las fotos del producto, los detalles del orificio de montaje, el país de destino y la fecha de entrega prevista.Esta información permite una identificación más rápida y una preparación de cotizaciones más precisa.

¿Necesita una hoja de reemplazo confiable para su impresora de plantillas SMT?

Envíenos su número de pieza actual, la longitud de la hoja, el modelo de la máquina, la cantidad, y fotos claras del producto.y opciones de suministro disponibles antes de la cotización.

Póngase en contacto con nosotros:

• Cuchillas de limpieza de acero inoxidable de 300 mm.
• Cuchillas de limpieza de acero inoxidable de 350 mm.
• Cuchillas de limpieza de acero inoxidable de 450 mm.
• Cuchillas individuales o parejas iguales.
• Apoyo para la identificación del número de parte.
• Confirmación de las dimensiones de montaje.
• Encuestas de compras al por mayor.
• Obtención de repuestos para impresoras SMT.
• Los acuerdos de entrega internacional.
• Necesidades urgentes de reemplazo de la línea de producción.

Por favor incluya133585, 03165895-01, 129926 o 260717en su consulta para que podamos procesar su solicitud de manera eficiente.
