Created with Pixso. ASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCC

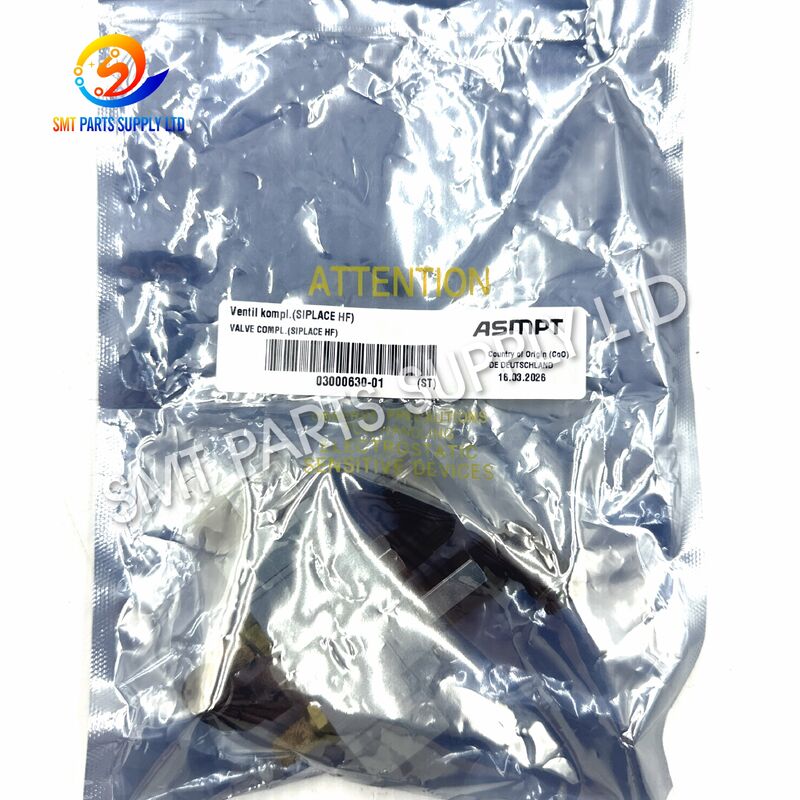

ASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCC

Nombre De La Marca: ASMPT / SMC
Número De Modelo: SY5120-5LOU-01
Información Detallada
Lugar de origen:
CHINA Y JAPÓN
Nombre del producto:
Conjunto de válvula solenoide
Identificación de marca:
ASMPT/SMC
Número de pieza del equipo:
03000630-01
Modelo de válvula:
SY5120-5LOU-01
Nombre común:
Válvula completa
Serie de productos:
SY5000
Tipo de producto:
Válvula direccional neumática
Número de puertos:
Cinco puertos
Número de posiciones:
Dos posiciones
Configuración del solenoide:
Solenoide único
Tensión nominal:
24Vcc
Tipo de bobina:
Bobina estándar
Entrada eléctrica:
Enchufe tipo L
Suministro de conectores:
Sin conector de acoplamiento
Luz indicadora:
Incluido
Sumiente de sobretensiones:
Incluido
Polaridad del supresor:
Tipo no polar
Tamaño de puerto A y B:
1/8 de pulgada
Resaltar:

Ensamblaje de válvula solenoide de 24 VCC

,

Válvula direccional neumática de cinco puertos

,

Válvula de máquina SMT de solenoide único

Descripción del Producto
ASMPT 03000630-01 SMC SY5120-5LOU-01 Ensamblaje de válvula solenoide 24VDC
ASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCCASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCCASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCC

El ensamblaje de válvula solenoide ASMPT 03000630-01 SMC SY5120-5LOU-01 está diseñado para el control direccional neumático en configuraciones compatibles de máquinas SMT ASMPT y SIPLACE. Convierte un comando eléctrico de 24VDC del sistema de control de la máquina en una conmutación de aire comprimido controlada, permitiendo que el mecanismo neumático conectado se extienda, retraiga, libere, sujete, posicione o retorne según la secuencia de producción programada.

La configuración SY5120 pertenece a la familia SMC SY5000 y utiliza una estructura de solenoide simple de cinco vías y dos posiciones. El código del modelo identifica una bobina estándar de 24VDC, una conexión de enchufe tipo L suministrada sin el conector correspondiente, funciones integradas de indicador y supresión de sobretensión, y puertos de trabajo A y B de 1/8 de pulgada.

Esta válvula es adecuada para fábricas SMT, empresas de servicio de equipos, reacondicionadores de máquinas, departamentos de mantenimiento y distribuidores de repuestos industriales. Dado que válvulas externamente similares pueden diferir en voltaje, tamaño de puerto, entrada eléctrica, rosca, diseño piloto, anulación manual y accesorios, siempre se debe verificar la etiqueta original completa antes de realizar el pedido.


Identificación del Producto
Artículo Descripción
Tipo de Producto Ensamblaje de Válvula Solenoide Neumática
Modelo de Válvula SY5120-5LOU-01
Voltaje Nominal 24VDC
Descripción Común Válvula Completa / Válvula Compl.
Familia de Válvulas Serie SY5000
Actuación Válvula Direccional de Cinco Vías
Función de Conmutación LO
Voltaje Nominal de Bobina Cinco Vías
Conector Enchufe Tipo L, Sin Conector Correspondiente
Función Indicadora Luz Integrada
Protección Eléctrica Supresor de Voltaje de Sobretensión
Operación Manual Confirme desde la etiqueta completa y los accesorios
Medio de Trabajo Aire Comprimido Limpio y Seco
Aplicación Principal Control Neumático de Máquina SMT
Categoría Recomendada Repuestos SMT / Repuestos Neumáticos
Método de Compatibilidad Verificación de Número de Parte, Etiqueta e Interfaz

Beneficios Principales del Producto
Beneficio Valor para el Cliente
Identificación precisa del número de parte Ayuda a los equipos de compras a encontrar eficientemente el repuesto de máquina requerido
Especificación de control de 24VDC Soporta la integración con salidas de control de máquinas industriales compatibles
Diseño de solenoide simple de dos posiciones Proporciona conmutación controlada y comportamiento de retorno automático
Estructura neumática de cinco vías Gestiona las rutas de aire de suministro, actuador y escape
Cuerpo compacto SY5000 Adecuado para espacios de instalación restringidos dentro de la maquinaria SMT
Luz indicadora Ayuda a los técnicos a identificar si hay un comando eléctrico presente
Supresión de sobretensión Ayuda a proteger el circuito de conmutación eléctrica de picos de voltaje generados por la bobina
Puertos de trabajo de 1/8 de pulgada Soporta conexiones neumáticas compactas y arreglos de tuberías de máquina
Diseño orientado al mantenimiento Simplifica la inspección, el reemplazo y la resolución de problemas
Suministro listo para exportación Adecuado para requisitos internacionales de mantenimiento SMT y repuestos

Causa
Por qué una Válvula Solenoide SMT Puede Necesitar Reemplazo

Una máquina de colocación SMT depende de un control neumático estable para completar acciones mecánicas repetidas. Cada movimiento controlado por aire debe ocurrir en el momento correcto y alcanzar la posición requerida antes de que la máquina continúe su secuencia programada.

Después de un servicio prolongado, la válvula puede experimentar contaminación, deterioro de la bobina, daño del conector, desgaste de sellos internos, flujo de escape restringido o movimiento inestable del carrete. Estas condiciones pueden reducir la velocidad de respuesta y provocar fallas intermitentes de la máquina.

Causas Comunes de Malfuncionamiento de la Válvula
Causa Resultado Posible
Polvo o partículas en el aire comprimido Atascamiento interno del carrete o flujo de aire restringido
Exceso de agua en la línea de aire Corrosión, conmutación inestable o deterioro del sello
Niebla de aceite o contaminación por carbono Depósitos dentro de los conductos piloto y de la válvula principal
Voltaje de bobina incorrecto Sobrecalentamiento de la bobina, actuación débil o falla eléctrica
Enchufe dañado o terminal suelto Energización intermitente
Cable roto Sin respuesta al comando de la máquina
Silenciador de escape bloqueado Movimiento lento del actuador o retorno incompleto
Tubería neumática aplastada Flujo de aire insuficiente
Fuga de aire en los accesorios Presión reducida del actuador
Exceso de material de sellado Conducto interno bloqueado
Sellos internos desgastados Fuga continua o pérdida de presión
Cuerpo de la válvula dañado Fuga de aire externa
Energización continua prolongada Mayor temperatura de la bobina y menor confiabilidad del servicio
Configuración de reemplazo incorrecta Comportamiento de conmutación incorrecto o desajuste de instalación
Anulación manual dejada activada Posición inesperada del actuador o alarma de máquina

La guía operativa oficial recomienda la preparación de aire limpio, incluyendo un filtro de aire aguas arriba con filtración de 5 µm o más fina. El drenaje excesivo debe controlarse con equipos de secado o separación de agua adecuados.


Síntomas Típicos de la Máquina
Condición de la Máquina Causa Posible Relacionada con la Válvula
El actuador neumático no se mueve Voltaje faltante, bobina defectuosa, baja presión o válvula bloqueada
Inspeccione el regulador, la tubería y el silenciador Suministro restringido, fuga, escape bloqueado o válvula contaminada
El mecanismo no retorna Carrete atascado, restricción de escape u obstrucción del actuador
La máquina reporta alarmas de posición repetidas El movimiento neumático es incompleto o retrasado
La operación se vuelve intermitente Conector suelto, presión inestable o contaminación interna
El aire gotea continuamente Sello, accesorio, tubería o cuerpo de la válvula dañado
El indicador permanece apagado Sin comando eléctrico o falla de cableado
El indicador se ilumina pero no hay movimiento El problema neumático o mecánico persiste
La bobina se calienta inusualmente Voltaje incorrecto o energización continua anormal
El actuador se mueve en la dirección incorrecta Tubería conectada a puertos de trabajo incorrectos

Una alarma de máquina no confirma automáticamente que la válvula esté defectuosa. También se deben inspeccionar la salida del controlador, el conector, el cable, el suministro de aire, el regulador, el filtro, la tubería, el sensor, el actuador, el silenciador de escape y el ensamblaje mecánico.


Solución
Proceso de Diagnóstico Recomendado

Una inspección estructurada ayuda a los equipos de mantenimiento a identificar la falla real y evitar reemplazos innecesarios de piezas.

Paso Acción Recomendada
20 Registrar el modelo y número de serie de la máquina
2 Fotografiar la válvula instalada y los componentes circundantes
3 Registrar los números de parte completos del equipo y la válvula
4 Confirmar el voltaje nominal de la bobina
LO Verificar si la máquina envía voltaje durante el comando
6 Inspeccionar el enchufe, el cable y los terminales
7 Confirmar el suministro adecuado de aire comprimido
8 Verificar el filtro, el regulador y el nivel de humedad
9 Inspeccionar la tubería en busca de fugas, dobleces o bloqueos
10 Inspeccionar los puertos de escape y los silenciadores
11 Confirmar que el actuador se mueve libremente
12 Comparar la válvula de reemplazo con la unidad retirada
13 Instalar el reemplazo utilizando el arreglo de tuberías original
14 Restaurar la presión gradualmente e inspeccionar en busca de fugas
15 Probar el mecanismo en modo de mantenimiento antes de la producción

Por qué es Necesaria la Verificación Completa del Modelo

Dos válvulas pueden verse casi idénticas mientras tienen diferentes características operativas.

Punto de Verificación Importancia
Número de parte del equipo Confirma la referencia de repuestos específica de la máquina
Modelo completo de válvula Identifica la configuración neumática y eléctrica completa
Voltaje nominal Previene daños en la bobina y operación incorrecta
Posiciones de la válvula Determina los estados de conmutación neumática disponibles
Solenoide simple o doble Determina el comportamiento de retorno y memoria
Entrada eléctrica Debe ajustarse al cableado y arreglo de enchufe existentes
Inclusión del conector La configuración LO no incluye el conector correspondiente
Indicador y supresor Debe coincidir con el requisito de control eléctrico
Tamaño del puerto Debe ajustarse a los accesorios instalados y al flujo de aire requerido
Especificación de rosca Debe coincidir con el estándar de accesorios neumáticos
Anulación manual Debe adaptarse al procedimiento de mantenimiento de la máquina
Configuración piloto Influye en los requisitos de presión operativa
Arreglo de montaje Debe coincidir con el espacio disponible en la máquina
Accesorios suministrados Determina si se incluyen accesorios, enchufe o soporte

Especificaciones
Tabla de Especificaciones Técnicas
Parámetro Especificación
Nombre del Producto Ensamblaje Completo de Válvula Solenoide Neumática
Modelo de Válvula SY5120-5LOU-01
Modelo del Fabricante 24VDC
Serie del Producto SY5000
Tipo de Válvula Válvula Solenoide de Cinco Vías
Configuración del Cuerpo Unidad Simple con Puerto en el Cuerpo
Tipo de Conmutación Dos Posiciones
Tipo de Solenoide Familia de actuación referenciada
Especificación de Bobina Estándar
Estructura de Válvula Cinco Vías
Código de Entrada Eléctrica Confirme el enchufe existente o requerido por separado
Descripción de Entrada Eléctrica Conector de Enchufe Tipo L Sin Conector
Código de Luz y Supresor 01
Indicador Con Luz
Protección contra Sobretensiones Con Supresor de Voltaje de Sobretensión No Polar
Tamaño de Puerto A y B Referencia Operativa
Operación Manual Confirme desde la etiqueta completa y los accesorios
Fluido de Trabajo Aire Comprimido
Función de Instalación Control Neumático Direccional
Equipo Aplicable Configuraciones Compatibles de Máquinas SMT ASMPT/SIPLACE
Categoría de Producto Repuesto Neumático para Máquina SMT
Requisito de Confirmación Verificar Etiqueta Completa Antes de Comprar
Los datos oficiales de la configuración SY5000 identifican la serie, actuación simple de dos posiciones, voltaje de 24VDC, entrada eléctrica LO, luz tipo U y supresor de sobretensión, y especificación de puerto de trabajo de 1/8 de pulgada. Explicación del Código del Modelo SY5120-5LOU-01

Código


Significado
SY Familia de válvulas solenoide neumáticas
5 Tamaño de la serie SY5000
LO Actuación de solenoide simple de dos posiciones
20 Configuración de válvula simple con puerto en el cuerpo
5 Bobina nominal de 24VDC
LO Conector de enchufe tipo L sin conector correspondiente
Confirme el enchufe existente o requerido por separado Luz y supresor de sobretensión no polar
01 Puertos de trabajo A y B de 1/8 de pulgada
Referencia Operativa Elemento Operativo

Requisito Recomendado
Medio Aire comprimido limpio
Referencia de Presión Máxima de Serie Hasta 0.7 MPa, sujeto a configuración
Temperatura Ambiente y del Fluido -10°C a 50°C, sin congelación
Filtración de Aire Se recomienda 5 µm o más fino aguas arriba
Control de Humedad Se recomienda secador de aire o separador de agua cuando el drenaje sea excesivo
Condición de Escape Los puertos de escape deben permanecer sin obstrucciones
Lubricación Seguir el estándar de mantenimiento de la máquina y del sistema neumático
Entorno de Instalación Entorno industrial interior
Suministro Eléctrico Salida de control estable de 24VDC
Confirmación Final Consultar la etiqueta completa de la válvula instalada
La familia de productos SY5000 está especificada para servicio de aire, con un rango de temperatura ambiente y del fluido de -10°C a 50°C sin congelación y configuraciones con clasificación de hasta 0.7 MPa. Comparación de Modelos de la Misma Serie

La siguiente comparación ayuda a distinguir las familias de actuación comunes de la SY5000. El sufijo completo aún debe verificarse porque el voltaje, el estilo del enchufe, el supresor, el puerto, la rosca y las opciones pueden diferir.


Familia de Modelos

Estructura de Conmutación

Disposición del Solenoide Comportamiento Operativo General Nota de Selección Serie SY5120 Dos Posiciones
Solenoide Simple Cambia de estado cuando se energiza la bobina opuesta Familia de actuación referenciada Serie SY5220 Dos Posiciones
Solenoide Doble Cambia de estado cuando se energiza la bobina opuesta Debe coincidir con el diseño del circuito original Serie SY5320 Tres Posiciones
Solenoide Doble Condición neutral de centro de presión Debe coincidir con el diseño del circuito original Serie SY5420 Tres Posiciones
Solenoide Doble Condición neutral de centro de presión Debe coincidir con el diseño del circuito original Serie SY5520 Tres Posiciones
Solenoide Doble Condición neutral de centro de presión Debe coincidir con el diseño del circuito original Comparación de Entrada Eléctrica Código de Entrada

Tipo de Conexión
Consideración de Compra G Tipo de cable con pasacables
Arreglo de cable fijo H Tipo de cable con pasacables extendido
Proporciona longitud de cable adicional L Enchufe tipo L con cable
La orientación del enchufe debe coincidir LN Variación de enchufe tipo L
Verificar los componentes del conector suministrados LO Enchufe tipo L sin conector correspondiente
Confirme el enchufe existente o requerido por separado M Enchufe tipo M con cable
Orientación de enchufe diferente a LO MN Variación de enchufe tipo M
Verificar el cableado y el formato del conector MO Enchufe tipo M sin conector
No intercambiable con LO solo por apariencia D Terminal DIN con conector
Estructura de terminal más grande DO Terminal DIN sin conector
Se requiere conector correspondiente Y Configuración de terminal tipo DIN
Confirmar el estándar del terminal YO Terminal tipo DIN sin conector
Se requiere conector externo Aplicación Aplicación Principal

ASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCCASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCCASMPT 03000630-01 Conjunto de válvula solenoide SMC SY5120-5LOU-01 24 VCC
El ensamblaje de la válvula se utiliza para el control direccional de aire comprimido en sistemas de máquinas de colocación SMT compatibles. Recibe un comando eléctrico y controla la ruta de aire conectada a un actuador neumático o mecanismo de máquina.
Posibles Funciones de la Máquina

Dependiendo del circuito neumático instalado, la válvula puede controlar:

Función Neumática

Propósito Típico

Extensión y retracción del cilindro Mueve un mecanismo de máquina entre dos posiciones
Sujeción y liberación Sujeta o libera un componente o ensamblaje
Movimiento de posicionamiento Alinea un mecanismo operativo
Bloqueo y desbloqueo Controla un dispositivo de bloqueo neumático
Elevación y descenso Eleva o baja una sección de la máquina
Operación de tope Controla el movimiento del producto o la placa
Apertura y cierre Opera cubiertas, compuertas o elementos mecánicos
Conmutación del suministro de aire Dirige el aire comprimido a un circuito seleccionado
Control de escape Libera aire de la cámara opuesta del actuador
Operación de mantenimiento Soporta movimiento de diagnóstico controlado
La función precisa del número de parte 03000630-01 debe confirmarse a partir de la posición de instalación de la máquina, el diagrama neumático, el registro de servicio o el componente retirado. Grupos de Clientes Adecuados

Tipo de Cliente


Propósito de Compra
Fábrica de fabricación de electrónica Mantenimiento correctivo y reparación de emergencia
Departamento de producción SMT Inventario crítico de repuestos
Empresa de mantenimiento de equipos Servicio de máquinas del cliente
Empresa de reacondicionamiento de máquinas Restauración del sistema neumático
Distribuidor de repuestos de automatización Suministro de piezas internacional
Fabricante de electrónica por contrato Stock para reducción de tiempo de inactividad
Ingeniero de servicio en el extranjero Trabajo de reparación específico de la máquina
Departamento de compras industrial Reemplazo basado en número de parte
Entorno de Uso Recomendado Requisito

Recomendación
Calidad del Aire Limpio, seco y filtrado
Nivel de Humedad Minimizar el agua condensada
Polvo de Aceite y Carbono Controlar con equipo de tratamiento de aire adecuado
Temperatura Mantener dentro del rango operativo permitido
Congelación Prevenir la congelación de la humedad
Polvo Proteger los puertos abiertos y los contactos eléctricos
Productos Químicos Evitar agentes de limpieza agresivos
Tubería Usar tubería de tamaño correcto y sin daños
Escape Mantener los conductos de escape abiertos
Vibración Asegurar la válvula y el enchufe eléctrico
Acceso de Mantenimiento Dejar espacio de inspección adecuado
Cómo Funciona Estructura Neumática de Cinco Vías

La válvula tiene cinco rutas neumáticas principales.
Identificación de Puerto

Función General

P o 1 Suministro principal de aire comprimido
A o 4 Conexión de trabajo a un lado de un actuador
B o 2 Conexión de trabajo al lado opuesto del actuador
EA o 5 Ruta de escape para un circuito de trabajo
EB o 3 Ruta de escape para el otro circuito de trabajo
Estado Desenergizado Cuando la bobina no está energizada, la válvula permanece en su posición normal. El carrete interno conecta el puerto de suministro de presión a un puerto del actuador mientras que el puerto opuesto del actuador se conecta al escape.

Por lo tanto, el mecanismo neumático conectado permanece o retorna a su posición normal de la máquina.

Estado Energizado

Cuando el controlador suministra 24VDC:

La bobina del solenoide produce un campo magnético.

El mecanismo piloto cambia de estado.

  1. La presión piloto mueve el carrete principal.
  2. Los conductos de aire internos cambian.
  3. El aire de suministro fluye al puerto de trabajo opuesto.
  4. El aire de la otra cámara del actuador se descarga.
  5. El mecanismo conectado cambia de posición.
  6. Operación de Retorno
  7. Cuando se retira el comando eléctrico:
La corriente de la bobina se detiene.

El campo magnético colapsa.

  1. La sección piloto retorna.
  2. El carrete principal retorna a su posición normal.
  3. Las rutas de suministro y escape vuelven a su estado original.
  4. El actuador completa su movimiento de retorno.
  5. Indicador y Supresor de Sobretensión
  6. La luz indicadora ayuda al personal de mantenimiento a verificar si el solenoide está recibiendo un comando eléctrico.

El supresor de sobretensión ayuda a reducir el pico de voltaje generado cuando la bobina se apaga. La configuración U se identifica como un tipo con luz y supresión de sobretensión no polar.

Un indicador iluminado no garantiza que el aire esté conmutando correctamente. Presión de aire insuficiente, contaminación interna, escape bloqueado, tubería dañada u obstrucción mecánica aún pueden impedir el movimiento del actuador.

Instalación y Reemplazo

Preparación


Antes de retirar la válvula original:
Detenga la máquina utilizando el procedimiento de apagado aprobado.

Desconecte o aísle la energía eléctrica donde sea necesario.

  • Cierre el suministro de aire comprimido.
  • Libere la presión de aire almacenada.
  • Confirme que los mecanismos conectados no pueden moverse inesperadamente.
  • Fotografíe el cableado y la tubería originales.
  • Etiquete cada tubo de aire antes de desconectarlo.
  • Registre la etiqueta completa de la válvula.
  • Verifique la dirección del accesorio y la posición de montaje.
  • Mantenga los puertos de reemplazo protegidos del polvo.
  • Secuencia de Instalación
  • Etapa
Acción
Identificación Compare los números de parte viejos y nuevos
Verificación Eléctrica Confirme la configuración de enchufe 24VDC y LO
Verificación Neumática Confirme el tamaño del puerto y las posiciones de la tubería
Verificación Mecánica Confirme el espacio de montaje
Remoción Desconecte el enchufe y los tubos con cuidado
Limpieza Limpie el área circundante sin introducir escombros
Instalación de Accesorios Instale accesorios compatibles con material de sellado controlado
Montaje de la Válvula Asegure la válvula sin fuerza excesiva
Conexión de Tubería Reconecte según las posiciones de puerto originales
Conexión Eléctrica Instale el enchufe correspondiente correcto
Restauración de Presión Restaure el aire gradualmente
Prueba de Fugas Inspeccione cada conexión
Prueba Funcional Opere en modo de mantenimiento
Prueba de Producción Confirme la respuesta normal antes de la operación completa
Notas de Seguridad Importantes Operar la anulación manual puede accionar inmediatamente el equipo conectado. El personal debe confirmar que el movimiento es seguro antes de usarlo. Después del reemplazo de la válvula, el aire comprimido almacenado debe controlarse y se deben tomar medidas para prevenir el movimiento repentino del actuador.

No:

Aplique un voltaje de bobina incorrecto.

Instale la válvula mientras el circuito está presurizado.

  • Bloquee los puertos de escape.
  • Permita que el exceso de cinta de sellado entre en la válvula.
  • Intercambie los tubos A y B sin verificar el circuito.
  • Tire del enchufe por sus cables.
  • Opere tuberías o accesorios dañados.
  • Deje una anulación manual de bloqueo activada.
  • Modifique la bobina o el cuerpo de la válvula.
  • Reanude la producción automática antes de probar el mecanismo.
  • Solución de Problemas
  • Problema

Causa Posible
Verificación Recomendada La válvula no se energiza Sin comando de 24VDC
Mida el voltaje de control El indicador no se ilumina Falla de cableado o de salida
Inspeccione el enchufe, el cable y el controlador El indicador se ilumina sin movimiento Falla neumática o mecánica
Verifique la presión, el carrete y el actuador El actuador se mueve lentamente Suministro o escape restringido
Inspeccione el regulador, la tubería y el silenciador El actuador se mueve incorrectamente Tubería invertida
Compare la tubería con los registros originales La válvula gotea continuamente Daño en el sello, accesorio o cuerpo
Localice el punto exacto de fuga La bobina se calienta Voltaje incorrecto o servicio continuo
Detenga y verifique las condiciones eléctricas La válvula funciona intermitentemente Enchufe suelto o aire contaminado
Verifique el conector y la preparación del aire El mecanismo no retorna Escape bloqueado u obstrucción mecánica
Pruebe la válvula y el actuador por separado La alarma permanece después del reemplazo La falla está en otra parte del sistema
Inspeccione sensores, salida y mecanismo La guía oficial señala que la energización continua prolongada puede aumentar la temperatura de la bobina y afectar la válvula o el equipo cercano. Se debe considerar una gestión térmica adecuada donde la energización extendida sea inevitable. Cómo Elegir

Lista de Verificación de Compatibilidad


Elemento de Selección
Información Requerida
Fabricante de la Máquina Identificación de equipo ASMPT/SIPLACE o correspondiente
Modelo de Máquina Modelo exacto de máquina instalada
Número de Serie de la Máquina Recomendado para verificación de configuración
Número de Parte del Equipo 03000630-01
Modelo de Válvula SY5120-5LOU-01
Voltaje Nominal 24VDC
Estructura de Válvula Cinco Vías
Actuación Solenoide Simple de Dos Posiciones
Entrada Eléctrica LO
Conector Confirme el enchufe existente o requerido por separado
Indicador y Supresor Configuración U
Tamaño del Puerto de Trabajo 1/8 de Pulgada
Estándar de Rosca Confirme desde la etiqueta completa y los accesorios
Diseño Piloto Confirme la configuración original
Dirección de la Tubería Compare todas las conexiones originales
Posición de Montaje Compare el espacio libre disponible
Accesorios Confirme los requisitos de accesorios, conector y soporte
Condición del Producto Confirme la condición de suministro requerida
Cantidad Indique la cantidad de compra requerida
Destino Proporcione el país o la ubicación de entrega
Fotografías Recomendadas para Confirmación Por favor proporcione:

Una fotografía completa de la válvula instalada.

Una fotografía de primer plano de la etiqueta completa de la válvula.

  1. Una fotografía del número de parte del equipo 03000630-01.
  2. Una fotografía del enchufe eléctrico.
  3. Una fotografía que muestre todos los tubos neumáticos.
  4. Una fotografía de la posición de montaje.
  5. Una fotografía de la placa del modelo de la máquina cuando esté disponible.
  6. No Elija Solo por Apariencia
  7. Una válvula no debe seleccionarse solo porque:

El color del cuerpo es similar.

El tamaño físico parece idéntico.

  • La primera parte del modelo es la misma.
  • La forma del conector parece similar.
  • El accesorio se puede enroscar en el puerto.
  • La fotografía del producto en línea se parece a la válvula instalada.
  • Una pequeña diferencia en el sufijo puede cambiar el voltaje, el tipo de enchufe, el supresor, la rosca, el diseño piloto o el comportamiento operativo.
  • Control de Calidad

Antes del envío, se pueden realizar las siguientes verificaciones según la condición cotizada y los requisitos del pedido acordados.


Elemento de Inspección

Propósito de la Inspección

Verificación del número de parte del equipo Confirma la referencia de máquina solicitada
Verificación de la etiqueta de la válvula Confirma el modelo completo
Inspección de apariencia Identifica daños o contaminación visibles
Inspección de puertos Verifica aberturas y roscas
Inspección de bobina Verifica la condición visible de la bobina
Inspección de entrada de enchufe Confirma el estilo de conexión LO
Inspección de anulación manual Verifica la condición operativa visible
Inspección de accesorios Confirma los componentes cotizados
Verificación de cantidad Previene discrepancias de embalaje
Inspección de embalaje Reduce daños de transporte
Los requisitos de prueba funcional deben acordarse antes de la confirmación del pedido, ya que los accesorios y procedimientos de prueba necesarios pueden variar. Embalaje

Método de Embalaje


Propósito
Bolsa protectora limpia Previene la contaminación por polvo
Protección de puertos Previene la entrada de escombros en los conductos neumáticos
Envoltura anti-impacto Protege el cuerpo y la bobina
Caja interior individual Separa cada válvula
Cartón de exportación reforzado Soporta el transporte internacional
Etiqueta de identificación Muestra el modelo y la cantidad
Protección contra la humedad Soporta el almacenamiento y el transporte a larga distancia
Preguntas Frecuentes P1: ¿Es 03000630-01 compatible con todas las máquinas ASMPT o SIPLACE?

No. La compatibilidad depende de la configuración de la máquina y del circuito neumático instalado. Confirme el modelo de la máquina, la etiqueta original completa, el número de parte, el voltaje, el enchufe, la disposición de los puertos, los accesorios y la posición de montaje antes de realizar el pedido.
P2: ¿Qué voltaje requiere SY5120-5LOU-01?

El código del modelo identifica una bobina estándar de 24VDC. La salida de la máquina aún debe medirse y confirmarse antes de la instalación para evitar operación incorrecta o daños eléctricos.

P3: ¿Se incluye el conector eléctrico correspondiente?

El código LO identifica una entrada de enchufe tipo L sin el conector correspondiente. Confirme si el pedido requiere solo la válvula, un conector separado, cables, accesorios o un ensamblaje completo específico de la máquina.

P4: ¿Puede otro modelo SY5000 reemplazar directamente esta válvula?

No automáticamente. Otros modelos SY5000 pueden tener diferentes características de actuación, voltaje, conector, puerto, rosca, piloto o posición neutral. El modelo completo y los requisitos de control de la máquina deben coincidir.

P5: ¿Qué información se necesita para una cotización?

Por favor, proporcione la cantidad requerida, el número de parte del equipo, el modelo completo de la válvula, el modelo de la máquina, fotografías claras de la etiqueta, fotografía del conector, fotografía de la instalación, condición solicitada, país de entrega y fecha de entrega esperada.

Contáctenos

Contacte a nuestro equipo de ventas para información sobre disponibilidad, confirmación de compatibilidad, plazos de entrega, precios, embalaje y envío internacional.


Para recibir una cotización rápida y precisa, por favor incluya:

Nombre del producto.

Número de parte 03000630-01.

  • Modelo de válvula SY5120-5LOU-01.
  • Modelo y número de serie de la máquina.
  • Cantidad requerida.
  • Fotografías claras de la válvula original.
  • Fotografías del conector y los puertos neumáticos.
  • Condición del producto solicitada.
  • País de entrega.
  • Fecha de entrega requerida.
  • Damos la bienvenida a consultas de fábricas SMT, empresas de mantenimiento de equipos, reacondicionadores de máquinas, distribuidores industriales y fabricantes de electrónica en Europa, América del Norte, Sudeste Asiático y otros mercados internacionales.
  • Aviso de Marca Registrada:

Los nombres de marca y las referencias de modelos se utilizan solo para la identificación del producto y la confirmación de compatibilidad. Todas las marcas registradas siguen siendo propiedad de sus respectivos dueños.
