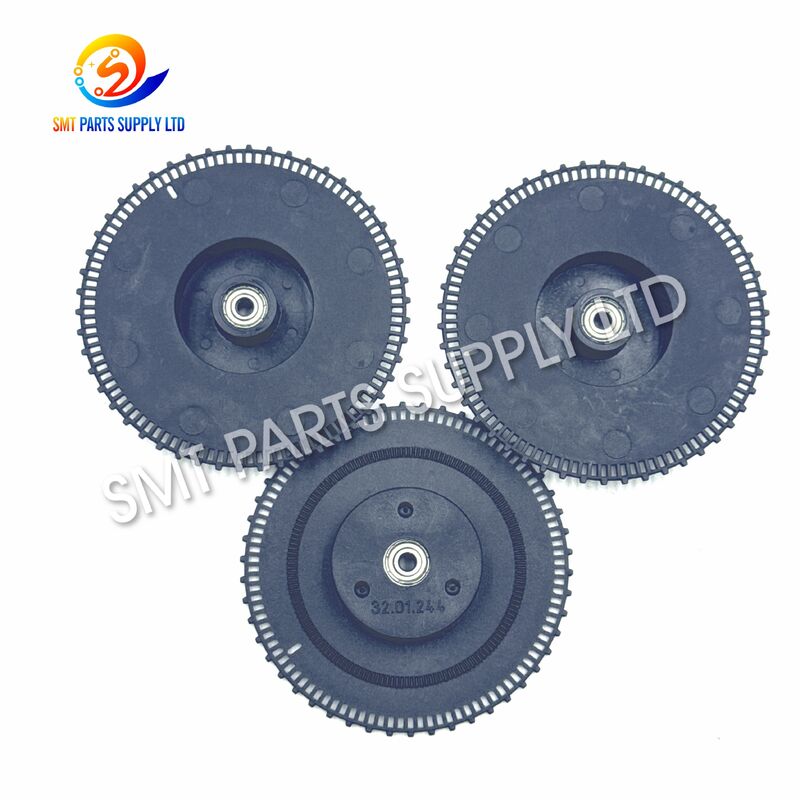

4022 516 12300/402251612300 Rueda de ruedas de engranaje para los alimentadores ITF2 de Asamblea

La rueda dentada 4022 516 12300, también referenciada como 402251612300, es un componente mecánico de alimentador diseñado para el mecanismo de avance de cinta de los alimentadores SMT Assembleon ITF2 compatibles. Durante el funcionamiento del alimentador, los dientes de la rueda dentada engranan en los orificios de perforación regularmente espaciados a lo largo de la cinta portadora y convierten el movimiento de accionamiento del alimentador en una indexación controlada de la cinta. Este movimiento controlado permite que cada cavidad de componentes avance hacia la posición de recogida programada.

Dado que la rueda dentada opera repetidamente durante toda la producción SMT, el desgaste de los dientes, la contaminación, la deformación o la desalineación mecánica pueden llegar a afectar el avance de la cinta. Reemplazar una rueda dentada con desgaste confirmado puede ayudar a restaurar un movimiento de cinta más suave sin necesidad de sustituir el alimentador completo.

Este componente es adecuado para fábricas de SMT, talleres de reparación de alimentadores, departamentos de mantenimiento, reacondicionadores de equipos y distribuidores de repuestos que mantienen sistemas de alimentadores ITF2. Para realizar pedidos precisos, los clientes deben proporcionar 4022 516 12300 / 402251612300, el ancho del alimentador, la cantidad y la información de identificación del alimentador.

Una rueda dentada es un componente mecánico activo y no un accesorio pasivo del alimentador. Sus dientes entran repetidamente en los orificios de indexación de la cinta portadora cada vez que el alimentador hace avanzar la cinta.

Por lo tanto, la producción a largo plazo puede generar un desgaste gradual.

Las causas comunes incluyen:

Un alimentador que requiere inspección puede mostrar:

• Avance irregular de la cinta portadora
• Deslizamiento de la cinta durante la indexación
• Orificios de perforación de la cinta dañados
• Variación repetida de la posición de alimentación
• Presentación inestable de los componentes
• Resistencia inusual durante el movimiento de la cinta
• Errores intermitentes del alimentador
• Daño visible en los dientes de la rueda dentada
• Desgaste excesivo alrededor del mecanismo de indexación

Estos síntomas no significan automáticamente que la rueda dentada esté defectuosa. Se debe revisar el mecanismo completo del alimentador, ya que los motores, ejes, sensores, guías, controladores y las condiciones de carga de la cinta pueden producir problemas similares.

Cuando la inspección confirma que la rueda dentada existente presenta superficies de indexación desgastadas o dañadas, reemplazarla con el componente correcto 4022 516 12300 / 402251612300 puede restaurar la interfaz mecánica entre el accionamiento del alimentador y la cinta portadora.

Una secuencia de mantenimiento recomendada es:

Compruebe si la cinta está correctamente guiada y si sus orificios de perforación están dañados.

Busque:

• Dientes redondeados
• Dientes rotos
• Desgaste irregular de los dientes
• Contaminación
• Deformación mecánica
• Holgura o movimiento excesivo
• Alineación incorrecta

La rueda dentada funciona como parte de un sistema. Inspeccione lo siguiente:

• Eje principal
• Motor del alimentador
• Sensor de la rueda dentada
• Guía de cinta
• Cubierta de cinta
• Mecanismo de transmisión
• Controlador
• Puntos de montaje mecánico

Instale el componente de repuesto correcto siguiendo los procedimientos adecuados de mantenimiento del alimentador.

Ejecute múltiples ciclos de indexación antes de devolver el alimentador a producción.

Confirme que las cavidades de la cinta portadora avancen de manera consistente y que los componentes alcancen la posición de recogida esperada.

Este enfoque de mantenimiento específico ayuda a evitar el reemplazo innecesario del alimentador completo cuando el problema se limita al mecanismo de indexación.

Los alimentadores ITF2 están disponibles en múltiples configuraciones de ancho de cinta. Identificar la versión correcta del alimentador es útil al confirmar los requisitos de piezas de repuesto.

Nota de compatibilidad: La tabla identifica los miembros de la familia de alimentadores ITF2. La aplicabilidad exacta del número de pieza 4022 516 12300 debe confirmarse con respecto a la configuración del alimentador y al componente existente antes de realizar el pedido.

Al diagnosticar un problema de indexación, es posible que sea necesario inspeccionar varias piezas relacionadas del alimentador.

Esta tabla es particularmente útil para talleres de reparación de alimentadores, ya que una falla de indexación puede involucrar más de un componente mecánico o eléctrico.

La rueda dentada es adecuada para el mantenimiento de alimentadores de cinta ITF2 compatibles utilizados en líneas automatizadas de ensamblaje de PCB.

Un mecanismo de avance de cinta que funcione correctamente ayuda a mantener:

• Movimiento predecible de la cinta portadora
• Presentación consistente de los componentes
• Ciclos estables del alimentador
• Preparación confiable para la recogida

Las empresas especializadas en reparación de alimentadores pueden utilizar la pieza al reacondicionar alimentadores con desgaste confirmado en la rueda dentada.

En lugar de reemplazar un ensamblaje de alimentador completo, reparar el mecanismo desgastado específico puede reducir los costos de mantenimiento.

Las fábricas que operan muchos alimentadores a menudo mantienen componentes mecánicos de alto uso en sus inventarios de repuestos.

Una rueda dentada se puede almacenar junto con:

• Guías de cinta
• Motores
• Sensores
• Ejes
• Controladores
• Cubiertas
• Componentes de accionamiento

Esto ayuda a los equipos de mantenimiento a reaccionar rápidamente cuando se detecta desgaste en el alimentador.

Los alimentadores usados con frecuencia requieren inspección antes de volver a la producción.

El mecanismo de la rueda dentada debe revisarse para detectar desgaste, contaminación, dientes dañados y estabilidad rotacional.

Si es necesario, el reemplazo de los componentes desgastados de la rueda dentada puede formar parte del proceso de reacondicionamiento.

El componente puede servir de apoyo para el mantenimiento de alimentadores en:

La bobina de componentes se carga en el alimentador y la cinta portadora se enruta a través del trayecto adecuado.

Los dientes de la rueda dentada se alinean con los orificios de perforación de la cinta portadora.

La rueda dentada genera un acoplamiento mecánico positivo con la cinta.

Esto es importante porque el alimentador debe hacer avanzar la cinta una distancia controlada en lugar de depender únicamente de la fricción.

Cuando el alimentador recibe una orden de avance, su mecanismo de accionamiento hace girar el sistema de la rueda dentada.

La rueda dentada giratoria tira de la cinta o la hace avanzar a través del recorrido del alimentador.

Por lo tanto, la cavidad del componente se desplaza hacia el área de recogida.

Una vez completada la indexación, el siguiente componente electrónico queda posicionado para su recogida por la máquina de colocación.

El proceso se repite continuamente durante la producción:

Comando de accionamiento → Rotación de la rueda dentada → Indexación de la cinta → Presentación del componente → Recogida

Dado que pueden ocurrir miles de ciclos de indexación durante la producción, la consistencia mecánica es esencial.

La rueda dentada no coloca directamente los componentes electrónicos. Su función principal es controlar el avance de la cinta portadora dentro del alimentador, lo que indirectamente respalda la presentación repetible de componentes en la posición de recogida.

Compruebe:

4022 516 12300

o el formato compacto:

402251612300

Estos formatos hacen referencia a la misma identificación de producto.

Verifique que su unidad pertenezca a la familia de alimentadores ITF2.

Los componentes de otras generaciones de alimentadores pueden parecer similares, pero no debe asumirse que sean intercambiables.

Indique si el alimentador es de:

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

Esto ayuda a los proveedores a verificar la configuración completa del alimentador.

Se recomienda una fotografía clara de la etiqueta de identificación del alimentador.

Puede ayudar a verificar:

• Serie del alimentador
• Ancho del alimentador
• Referencia de la pieza
• Revisión
• Configuración

Para mayor precisión en el pedido, proporcione fotos de:

• Lado frontal
• Lado posterior
• Perfil de los dientes
• Área de montaje del eje
• Posición instalada

No reemplace la rueda dentada únicamente porque el alimentador tenga un error de indexación.

Revise primero el sistema completo de avance de cinta.

Las referencias claras 4022 516 12300 y 402251612300 hacen que la compra y la identificación en el inventario sean sencillas.

Adecuada para restaurar el mecanismo de indexación sin reemplazar automáticamente un alimentador ITF2 completo.

Útil para talleres de reparación de alimentadores, equipos de mantenimiento de producción SMT e inventarios de repuestos.

El engrane correcto de la rueda dentada ayuda a mantener un avance controlado de la cinta portadora hacia la posición de recogida.

Los compradores pueden enviar el número de pieza, el ancho del alimentador, la cantidad y fotografías para verificar la compatibilidad antes del envío.

Los procedimientos típicos de inspección pueden incluir:

1. Inspección del aspecto del producto
2. Comprobación del estado de los dientes de la rueda dentada
3. Verificación del número de pieza
4. Comparación dimensional cuando corresponda
5. Confirmación de cantidad
6. Inspección del embalaje protector

Para los clientes que reemplazan una rueda dentada existente, se recomienda enviar fotos del componente retirado antes de confirmar el pedido.

La rueda dentada engrana en los orificios de perforación de la cinta portadora y transfiere el movimiento de accionamiento del alimentador a un avance controlado de la cinta. Esto permite que la siguiente cavidad de componentes avance hacia la posición de recogida de la máquina de colocación.

Sí. 402251612300 es el formato numérico compacto, mientras que 4022 516 12300 es el formato con espacios comúnmente encontrado en las referencias de repuestos de alimentadores.

No. Esta publicación corresponde únicamente al repuesto de la rueda dentada. Un alimentador completo incluye motores, sensores, controladores, guías de cinta, cubiertas y otros conjuntos mecánicos.

Proporcione el número de pieza, el ancho del alimentador ITF2, la etiqueta de identificación del alimentador, la cantidad requerida y, preferiblemente, fotos de la rueda dentada existente. Estos detalles permiten una verificación más precisa de la configuración.

El reemplazo debe considerarse cuando la inspección confirme dientes de la rueda dentada dañados o excesivamente desgastados, rotación anormal, engrane deficiente con la cinta portadora o inestabilidad de indexación directamente relacionada con el mecanismo de la rueda dentada.

¿Busca ruedas dentadas para alimentadores ITF2 4022 516 12300 / 402251612300 u otras piezas de mantenimiento para alimentadores?

Por favor, proporcione:

• Número de pieza
• Modelo del alimentador
• Ancho del alimentador
• Cantidad requerida
• Fotos de la pieza existente
• Foto de la etiqueta del alimentador
• Destino de entrega
• Otros repuestos necesarios

Podemos asistirle con la identificación de piezas, verificación de compatibilidad, confirmación de stock actual, cotizaciones combinadas de piezas para alimentadores y gestiones para envíos internacionales.

Envíe la información de su alimentador y la cantidad requerida para recibir una cotización detallada.
