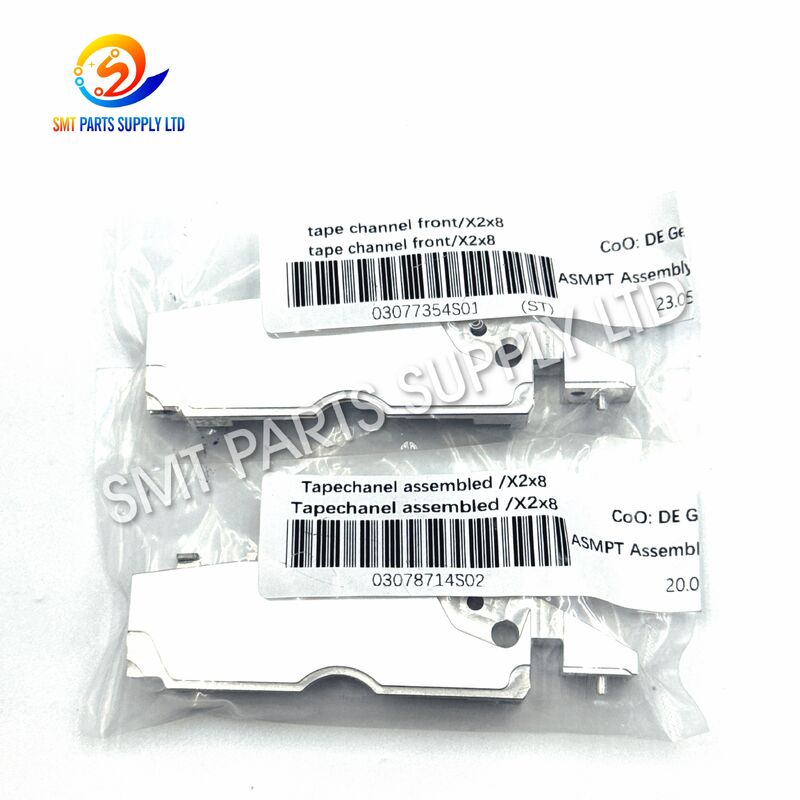

Conjunto de canal de cinta ASM Siemens 03078714S02 X2X8 para alimentador SIPLACE

Ensamblaje de canal de cinta ASM Siemens 03078714S02 X2X8 para alimentador SIPLACE

es adecuado para varios escenarios de mantenimiento SMT.Ensamblaje de canal de cinta ASM Siemens 03078714S02 X2X8 es un componente de alimentador de precisión utilizado en sistemas de alimentadores de cinta SIPLACE X2X8 compatibles. Su función principal es proporcionar una ruta estable y correctamente alineada para la cinta portadora de componentes a medida que viaja a través del alimentador hacia el área de recogida de componentes.La guía de cinta consistente es importante en la producción SMT de alta velocidad. Cuando un canal de cinta se desgasta, contamina, dobla o daña mecánicamente, la cinta portadora puede dejar de avanzar suavemente. Esto puede provocar una alimentación irregular, desviación de la cinta, presentación inestable de componentes o un aumento de las alarmas del alimentador.Reemplazar el ensamblaje de canal afectado con la pieza correcta

03078714S02

ayuda a restaurar la ruta de guía mecánica del alimentador. Es adecuado para talleres de reparación de alimentadores, fábricas de producción SMT, departamentos de mantenimiento y distribuidores de repuestos que requieren un reemplazo claramente identificado para equipos de alimentadores ASM Siemens SIPLACE.Paso 2 – Confirmar la configuración del alimentadorArtículo

Detalles

Los problemas típicos del alimentador asociados con una ruta de cinta anormal pueden incluir:

Condición común

Efecto posible

El uso del

Ensamblaje de canal de cinta ASM Siemens 03078714S02

correcto proporciona una solución práctica cuando se confirma que el canal existente está desgastado o dañado.El ensamblaje ayuda a proporcionar:Guía estable de la cinta portadora de componentes.

Movimiento controlado de la cinta a través del alimentador.

• Alineación más consistente hacia la posición de recogida.
• Reducción del riesgo de desalineación de la cinta causada por componentes de guía dañados.
• Soporte mecánico fiable durante la indexación del alimentador.
• Reemplazo conveniente durante el mantenimiento programado del alimentador.
• Para las fábricas que operan múltiples alimentadores SIPLACE, mantener piezas mecánicas críticas del alimentador en stock de mantenimiento también puede reducir los retrasos en las reparaciones cuando un alimentador de producción requiere servicio.
• Especificaciones

Especificación

Descripción

El ensamblaje se identifica con el número de pieza

03078714S02

para aplicaciones de alimentadores X2X8, lo que facilita la identificación de piezas durante el mantenimiento y la adquisición.Paso 2 – Confirmar la configuración del alimentadorSoporta el movimiento controlado de la cinta portadora a través del alimentador y ayuda a mantener una ruta de cinta predecible durante los ciclos de indexación repetidos.

3. Reemplazo amigable para el mantenimiento

El formato de ensamblaje completo es conveniente para la reparación del alimentador cuando el canal de cinta original se ha desgastado, dañado o no es adecuado para la producción continua.

4. Soporta una presentación de componentes consistente

La guía de cinta correcta contribuye a un posicionamiento estable de los componentes antes de la recogida, lo que es particularmente importante durante las operaciones continuas de colocación SMT.

5. Adecuado para mantenimiento preventivo

El producto puede prepararse como repuesto de mantenimiento para fábricas que operan sistemas de alimentadores ASM Siemens SIPLACE, lo que reduce la dependencia del abastecimiento de emergencia.

6. Identificación clara del número de pieza

El uso de

03078714S02

al solicitar una cotización ayuda a los equipos de compras y a los ingenieros a reducir los errores causados por componentes de alimentadores de apariencia similar.Paso 2 – Confirmar la configuración del alimentadorEl

Línea de producción SMT

es adecuado para varios escenarios de mantenimiento SMT.AplicaciónPropósito

Durante la operación del alimentador, la cinta portadora de componentes debe viajar a lo largo de una ruta mecánica definida antes de llegar al área de recogida.

El canal de cinta proporciona guía física para este movimiento.

Secuencia de operación típica:

1. Carga de cinta

La cinta portadora se instala en el alimentador de acuerdo con el procedimiento de carga del alimentador.

2. Guía de cinta
El canal de cinta mantiene la cinta portadora viajando a lo largo de la ruta prevista.

3. Avance de cinta
El mecanismo de indexación del alimentador avanza la cinta un paso a la vez de acuerdo con el paquete de componentes requerido.

4. Presentación de componentes
El bolsillo del componente se mueve hacia la posición de recogida designada.

5. Ciclo de colocación
La máquina de colocación retira el componente mientras el alimentador prepara el siguiente bolsillo.

Por lo tanto, un canal de cinta que funcione correctamente soporta el transporte repetible de la cinta en lugar de impulsarla directamente.
¿Cuándo debe inspeccionar el canal de cinta?

Considere inspeccionar el alimentador cuando los operadores noten:

La cinta portadora se mueve repetidamente hacia los lados.

La cinta se vuelve difícil de cargar.

• Resistencia inusual durante el avance de la cinta.
• Desgaste visible en la superficie de guía de la cinta.
• Rayones en la cinta o daños anormales en los bordes.
• Interrupciones frecuentes relacionadas con el alimentador.
• Presentación inconsistente de componentes.
• Daños físicos después de la manipulación o impacto del alimentador.
• Dado que síntomas similares también pueden originarse en otros componentes del alimentador, se debe inspeccionar todo el mecanismo de alimentación antes de determinar qué pieza requiere reemplazo.
• ¿Cómo elegir la pieza correcta?

La identificación correcta es esencial porque los alimentadores SIPLACE contienen múltiples ensamblajes con apariencias mecánicas similares.

Paso 1 – Confirmar el número de pieza

Verifique que el número requerido sea:

03078714S02

Evite seleccionar un reemplazo solo por apariencia.

Paso 2 – Confirmar la configuración del alimentador

Verifique que su alimentador corresponda a la aplicación

X2X8

.Paso 3 – Verificar el ensamblaje existenteCompare el componente retirado con el reemplazo en términos de:

Posición de montaje

Forma mecánica

• Puntos de conexión
• Configuración del canal
• Modelo de alimentador
• Paso 4 – Proporcionar fotos cuando sea necesario
• Si la etiqueta del alimentador o el número de pieza no están claros, envíe fotos claras de:

Etiqueta de identificación del alimentador

Alimentador completo

• Canal de cinta existente
• Marcado del número de pieza
• Posición de instalación
• Paso 5 – Confirmar antes de realizar el pedido
• Para proyectos de reparación que involucren múltiples versiones de alimentadores, confirme la información de la máquina y del alimentador antes de realizar un pedido a granel.

Lista de verificación de selección

Elemento de verificación

Recomendado

Mantenga la ruta de la cinta limpia y libre de residuos de adhesivo.

Inspeccione los alimentadores de uso frecuente durante el mantenimiento programado.

• Evite usar herramientas afiladas en áreas de guía de cinta de precisión.
• No fuerce la cinta portadora a través de un canal bloqueado.
• Inspeccione el alimentador después de una caída o impacto accidental.
• Reemplace los componentes visiblemente dañados en lugar de ajustarlos repetidamente.
• Pruebe el avance de la cinta después de la instalación antes de devolver el alimentador a producción.
• Almacene los ensamblajes de reemplazo en embalajes protectores limpios.
• La inspección rutinaria puede ayudar a identificar el desgaste mecánico antes de que se convierta en interrupciones de producción repetidas.
• Preguntas frecuentes

P1: ¿Para qué se utiliza el ASM Siemens 03078714S02?

El 03078714S02 es un ensamblaje de canal de cinta utilizado en alimentadores SIPLACE X2X8 compatibles. Guía la cinta portadora a través del alimentador y soporta un movimiento estable de la cinta hacia la posición de recogida de componentes.

P2: ¿Puede esta pieza resolver problemas de desviación de cinta del alimentador?

Si la desviación de la cinta es causada por un canal de cinta desgastado, doblado, contaminado o dañado, el reemplazo puede mejorar la guía de la cinta. Sin embargo, también se deben inspeccionar otros mecanismos del alimentador antes de determinar la solución de reparación final.

P3: ¿Cómo puedo confirmar si el 03078714S02 se adapta a mi alimentador?

Verifique primero el número de pieza existente y la identificación del alimentador. Se recomienda proporcionar el modelo completo del alimentador, la etiqueta del alimentador y fotos claras cuando la compatibilidad no se pueda confirmar directamente.

P4: ¿Es esta pieza adecuada para la restauración de alimentadores?

Sí. El ensamblaje del canal de cinta se puede utilizar durante la reparación, el mantenimiento preventivo o la restauración de alimentadores ASM Siemens SIPLACE X2X8 compatibles cuando el ensamblaje original requiere reemplazo.

P5: ¿Qué información debo proporcionar para una cotización?

Por favor, proporcione

el número de pieza 03078714S02, la cantidad requerida, el modelo del alimentador, la condición requerida y el país de destino

. Las fotos de la pieza existente también son útiles cuando se necesita una confirmación adicional de compatibilidad.Contáctenos¿Busca

Ensamblajes de canal de cinta ASM Siemens 03078714S02 X2X8

para la reparación de alimentadores o el mantenimiento de la línea de producción?Envíenos su número de pieza, modelo de alimentador, cantidad requerida y país de destino

para una cotización rápida.Podemos dar soporte a requisitos de reemplazo individuales, proyectos de mantenimiento de alimentadores y compras de repuestos por lotes. Si no está seguro de la compatibilidad, proporcione fotos de la etiqueta del alimentador y de la pieza existente para su verificación antes de realizar el pedido.Solicite su cotización hoy mismo para repuestos de alimentadores ASM Siemens SIPLACE.
