Baldor EB0462A01 REV G 193409 Controlador NextMove ES para impresora DEK

Controlador NextMove ES Baldor EB0462A01 REV G 193409 para Impresora DEK

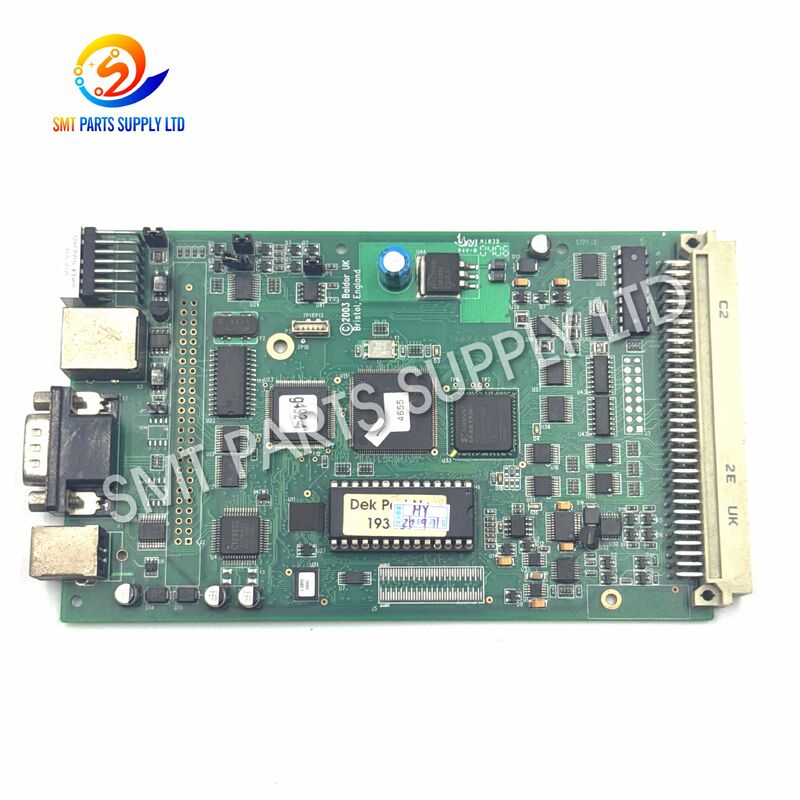

El Baldor EB0462A01 REV G, número de pieza DEK 193409, es una placa controladora de movimiento multieje NextMove ES diseñada para sistemas de control de impresoras de plantillas DEK compatibles. El controlador proporciona gestión de movimiento coordinado para ejes servo y paso a paso, permitiendo que el sistema de control de la impresora ejecute posicionamiento preciso, movimiento sincronizado y secuencias automatizadas de la máquina.

La arquitectura subyacente NextMove ES NES002-501 soporta seis ejes de movimiento, incluyendo dos ejes servo y cuatro ejes paso a paso. También proporciona capacidad de comunicación USB y serie para configuración, diagnóstico y comunicación con el entorno de control de la máquina.

En equipos DEK, el número de pieza 193409 se identifica como una PCB controladora NextMove ES. Es particularmente relevante al reparar o restaurar equipos de impresión DEK que utilizan esta arquitectura de controlador.

Para aplicaciones de reemplazo, los clientes deben confirmar el número de pieza DEK, la identificación de la placa Baldor, la revisión del hardware, los conectores y la configuración del sistema existente antes de la instalación.

Causa

Una impresora de plantillas DEK depende del control de movimiento coordinado para posicionar con precisión los ensamblajes mecánicos durante el proceso de impresión. Cuando el controlador de movimiento desarrolla una falla, pueden aparecer varios problemas en la máquina.

Las placas controladoras electrónicas operan continuamente dentro de equipos industriales y pueden experimentar estrés a largo plazo por temperatura de operación, vibración, perturbaciones eléctricas, oxidación de conectores o envejecimiento de componentes.

Antes de reemplazar el controlador, los técnicos también deben inspeccionar la fuente de alimentación de la máquina, la placa de interfaz, los cables, los conectores, los variadores servo, los variadores paso a paso, los motores, los codificadores, los sensores y la configuración del software.

Solución

Reemplazar un controlador DEK 193409 defectuoso con la placa NextMove ES correcta y coincidente puede ayudar a restaurar la arquitectura original de control de movimiento de la impresora.

La plataforma Baldor NextMove ES está diseñada para coordinar múltiples ejes de movimiento desde un solo controlador. Procesa comandos de la máquina, genera señales de movimiento servo o paso a paso, recibe información de retroalimentación y se comunica con otras partes del sistema de control de la máquina.

Para un reemplazo confiable, verifique la siguiente información antes de ordenar:

Una placa controladora no debe seleccionarse solo por su apariencia física. Las máquinas que utilizan diseños de PCB similares pueden tener firmware, revisiones, interfaces o requisitos de configuración diferentes.

Proporcionar fotografías claras de la etiqueta de la placa original y la información de la máquina puede mejorar significativamente la precisión del reemplazo.

Especificaciones

Información Eléctrica de Referencia NextMove ES

Para la plataforma NES002-501, la arquitectura del controlador utiliza los siguientes requisitos de potencia de referencia:

Estos valores describen la plataforma controladora NextMove ES y no deben tratarse como instrucciones para omitir el cableado de la máquina DEK o la arquitectura de potencia original.

Siempre instale la placa a través del sistema eléctrico y la disposición de conectores originales de DEK.

Arquitectura del Controlador

El controlador NextMove ES proporciona coordinación centralizada entre varias funciones de movimiento de la máquina.

Por lo tanto, la placa realiza una función fundamentalmente diferente a la de una simple fuente de alimentación, placa de relés o controlador de motor aislado.

Aplicación

El controlador Baldor EB0462A01 REV G 193409 NextMove ES se utiliza dentro de equipos de impresión de plantillas DEK compatibles que requieren esta arquitectura de controlador.

Las aplicaciones típicas incluyen:

La documentación de repuestos de la serie DEK Horizon incluye el número de pieza 193409 como una PCB controladora NextMove ES. Sin embargo, la configuración de la máquina puede variar según el modelo, año de producción, versión de hardware y modificaciones previas del equipo.

Por esta razón, la compatibilidad debe confirmarse utilizando el número de pieza original de la máquina en lugar de solo el nombre de la familia de la impresora.

Cómo Funciona

La placa NextMove ES funciona como un controlador de movimiento central.

Cuando la impresora DEK ejecuta una operación mecánica, el sistema de control de la máquina envía instrucciones al controlador de movimiento. El controlador procesa la información requerida de posición, velocidad, dirección y secuencia y genera comandos apropiados para el sistema de movimiento conectado.

Una secuencia operativa simplificada es:

1. Comando de Máquina

El sistema de control de la impresora solicita un movimiento específico.

2. Cálculo de Movimiento

El controlador calcula el comando de eje requerido según el programa de la máquina.

3. Salida de Eje

Las señales de movimiento se transmiten al sistema de control servo o paso a paso apropiado.

4. Movimiento Mecánico

El motor asociado y el ensamblaje mecánico se mueven según el comando solicitado.

5. Retroalimentación y Estado

La información de posición, sensor, codificador y estado de la máquina se devuelve al controlador, cuando corresponde.

6. Coordinación de Secuencia

El controlador coordina los movimientos subsiguientes con el proceso de impresión general.

Esta arquitectura multieje permite que varias funciones mecánicas operen dentro de la secuencia programada de la máquina.

Por Qué Importa la Revisión Correcta

Las placas de control industrial pueden permanecer en servicio durante muchos años, y las placas de apariencia similar no siempre son eléctricamente o funcionalmente idénticas.

Por lo tanto, los siguientes identificadores deben verificarse cuidadosamente:

EB0462A01
Identifica el ensamblaje de placa Baldor o la referencia de hardware asociada con el producto.

REV G
Identifica la revisión de hardware que se muestra en la placa aplicable.

193409
Identifica la referencia de repuesto DEK para el controlador NextMove ES.

NextMove ES
Identifica la familia de productos de control de movimiento Baldor.

NES002-501
Identifica la configuración de referencia del controlador NextMove ES asociada con la comunicación USB y RS232.

Hacer coincidir estas referencias reduce el riesgo de pedir un controlador incorrecto.

Consideraciones de Reemplazo

El reemplazo de una placa controladora debe realizarse con cuidado, ya que la PCB es parte del sistema de control de movimiento de la impresora.

Antes de retirar el controlador existente:

Después de la instalación, la máquina puede requerir verificaciones del sistema, verificación de ejes, referenciado, calibración o configuración del controlador según el procedimiento de servicio DEK.

Cómo Elegir

Seleccionar el controlador correcto requiere más que buscar el nombre del producto.

1. Verifique el Número de Pieza DEK

La referencia más importante para este producto es:

193409

Si el número de pieza de repuesto DEK original es diferente, verifique la intercambiabilidad antes de la compra.

2. Verifique la Identificación Baldor

Compare la PCB original con:

EB0462A01

La etiqueta de la PCB y el diseño de los componentes deben verificarse con el reemplazo.

3. Verifique la Revisión

Si el controlador original está marcado como:

REV G

informe al proveedor que se prefiere o se requiere que coincida con REV G.

4. Verifique la Familia de Controladores

Confirme que el sistema de control original utiliza:

NextMove ES

No confunda NextMove ES con otras generaciones de controladores Baldor NextMove.

5. Verifique el Modelo de Referencia

Donde sea visible o esté documentado, confirme:

NES002-501

6. Verifique la Información de la Impresora

Proporcione el modelo y la información de serie de la impresora DEK siempre que estén disponibles.

7. Envíe una Foto de la Placa

Para equipos industriales más antiguos, una fotografía clara de la placa existente es uno de los métodos más efectivos para confirmar el reemplazo.

Las fotografías recomendadas incluyen:

• Vista frontal completa de la PCB
• Etiqueta del producto Baldor
• Etiqueta del número de pieza DEK
• Marcado de revisión
• Área de conectores
• Placa de identificación de la máquina

Lista de Verificación de Selección

Preguntas Frecuentes

P1. ¿Para qué se utiliza el Baldor EB0462A01 REV G 193409?

El Baldor EB0462A01 REV G con número de pieza DEK 193409 es una PCB controladora de movimiento multieje NextMove ES utilizada en sistemas de control de impresoras de plantillas DEK compatibles. Coordina el movimiento servo y paso a paso e interactúa con la arquitectura de control de la máquina.

P2. ¿Es el DEK 193409 lo mismo que un controlador NextMove ES?

Sí. La documentación de repuestos DEK identifica el 193409 como una PCB Controladora Next Move ES. El controlador está asociado con la plataforma de control de movimiento Baldor NextMove ES.

P3. ¿Cuál es el modelo Baldor de referencia para este controlador?

La configuración de referencia NextMove ES relevante es NES002-501. Esta arquitectura de controlador soporta seis ejes, incluyendo dos ejes servo y cuatro ejes paso a paso, con comunicación USB y RS232.

P4. ¿Se puede instalar este controlador en todas las impresoras DEK?

No. La compatibilidad depende de la configuración de la impresora DEK, el número de pieza original, la revisión del controlador, el hardware de interfaz, el cableado y la configuración del software. Confirme que la máquina original utiliza el DEK 193409 o un reemplazo oficialmente compatible antes de ordenar.

P5. ¿Qué información debo proporcionar antes de solicitar una cotización?

Por favor, proporcione el número de pieza DEK 193409, el número Baldor EB0462A01, la revisión de la placa, el modelo de la impresora DEK, la cantidad requerida y fotografías claras del controlador original. Esta información ayuda a confirmar la compatibilidad antes del envío.

Contáctenos

¿Necesita un controlador NextMove ES Baldor EB0462A01 REV G 193409 de reemplazo para su impresora DEK?

Envíenos la cantidad requerida, el modelo de la impresora DEK, el número de pieza del controlador original, la marca de revisión y fotografías de la placa. Podemos ayudar a confirmar la configuración correcta y preparar una cotización para su requisito de mantenimiento o repuestos.

Contáctenos hoy mismo para obtener información sobre precios, disponibilidad, opciones de condición y coincidencia técnica.
