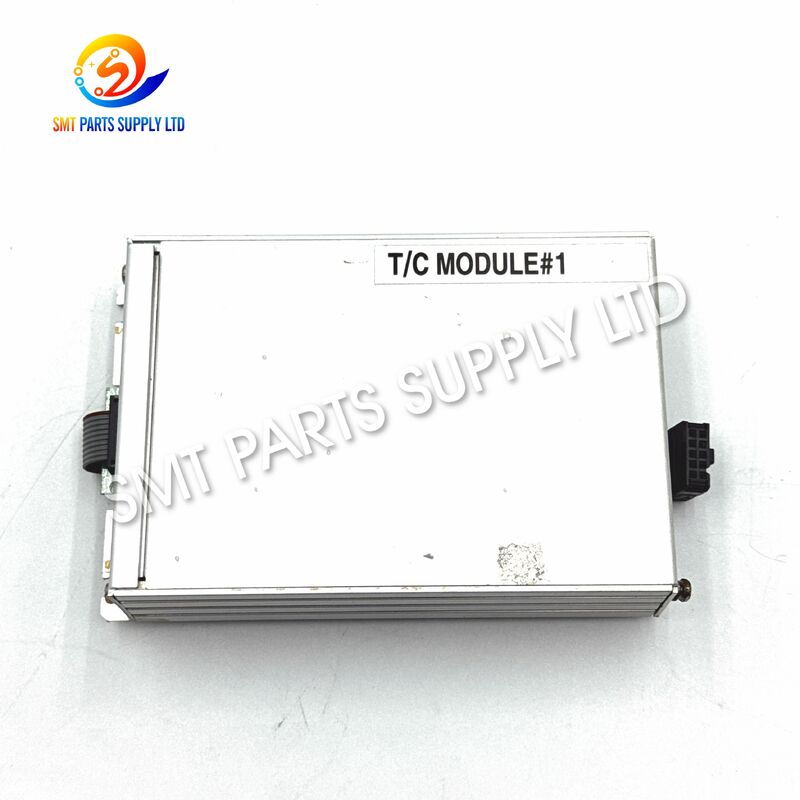

HELLER K1404262 TC Módulo de control de temperatura para horno de reflujo

ElHELLER K1404262 TC Módulo de control de temperaturaes un componente de control electrónico utilizado en sistemas de control de temperatura de hornos de reflujo SMT compatibles. Su función principal es respaldar un monitoreo preciso de la temperatura y una regulación térmica estable mediante el procesamiento de la retroalimentación del sistema de detección basado en termopar del horno.

Durante la soldadura por reflujo SMT, cada zona de calentamiento debe funcionar dentro del perfil de temperatura programado. El control térmico preciso afecta directamente el precalentamiento, el remojo, el reflujo, la temperatura máxima y el rendimiento de enfriamiento. Cuando el sistema de control de temperatura es inestable, el horno puede mostrar lecturas de zona anormales, desviación de temperatura, alarmas repetidas o resultados de soldadura inconsistentes.

El K1404262 se utiliza principalmente comomantenimiento, reparación o repuesto de repuestocuando el horno instalado utiliza la misma configuración de identificación y control del módulo. Antes de realizar el pedido, los compradores deben comparar el número de pieza existente, la revisión de la PCB, los conectores y la información de la máquina para garantizar una coincidencia correcta.

Información clave del producto

Causa

Por qué ocurren problemas de control de temperatura del horno de reflujo

Un horno de reflujo funciona continuamente a temperaturas elevadas, lo que hace que su sistema de control de temperatura sea una parte importante de la confiabilidad de la máquina. Después de un funcionamiento prolongado, los componentes eléctricos, termopares, cableado, conectores, calentadores y módulos de control pueden desarrollar fallas gradualmente.

Las anomalías en el control de temperatura pueden deberse a varias causas y no solo al módulo de control.

Un técnico debe inspeccionar todo el circuito de control de temperatura antes de decidir que es necesario reemplazar el K1404262.

Síntomas típicos

El sistema de control de temperatura debe inspeccionarse cuando aparezca cualquiera de las siguientes condiciones:

• La temperatura de la zona de calentamiento fluctúa inusualmente.
• La temperatura real no sigue el valor establecido.
• Una zona de calentamiento no puede alcanzar la temperatura requerida.
• Las lecturas de temperatura desaparecen o se vuelven intermitentes.
• Las alarmas de temperatura ocurren repetidamente.
• Los perfiles térmicos se vuelven inconsistentes entre las series de producción.
• El horno requiere un tiempo excesivo para estabilizarse.
• Un canal de temperatura informa un valor anormal.
• La calidad de la producción cambia junto con la inestabilidad de la temperatura del horno.
• La solución de problemas indica un módulo de control de temperatura defectuoso.

Estos síntomas pueden ser causados ​​por diferentes componentes, por lo que se recomienda un diagnóstico sistemático.

Solución

Proceso recomendado de solución de problemas

Cuando un horno de reflujo muestra un problema de control de temperatura, los técnicos pueden seguir un procedimiento de inspección estructurado.

1. Verifique la alarma de la máquina

Revise el mensaje de alarma de la máquina y determine qué zona o canal de temperatura está afectado.

2. Compare el punto de ajuste y la temperatura real

Observe si la temperatura real de la zona sigue el valor programado. Una desviación grande o continua puede indicar un problema dentro del circuito de control.

3. Inspeccionar el termopar

Verifique que el termopar correspondiente no tenga cables rotos, conexiones incorrectas, terminales sueltos, contaminación o daños físicos.

4. Inspeccionar el cableado y los conectores

Los conectores sueltos o los cables de señal dañados pueden provocar lecturas de temperatura intermitentes que pueden confundirse con fallas del módulo.

5. Inspeccionar el circuito de calefacción.

Confirme que el calentador, los dispositivos de conmutación, los componentes de alimentación y los circuitos eléctricos relacionados estén funcionando correctamente.

6. Inspeccionar el módulo K1404262

Verifique el módulo en busca de daños visibles como:

• Marcas de quemaduras.
• Conectores dañados.
• Corrosión.
• Terminales flojos.
• Componentes agrietados.
• Marcas de sobrecalentamiento.
• Contaminación.

7. Reemplace cuando se confirme que es necesario

Si se confirma que el K1404262 existente está defectuoso, reemplácelo con una unidad compatible y realice una prueba de temperatura operativa antes de devolver la máquina a producción.

Presupuesto

Comparación de versiones de reemplazo

Las diferentes generaciones de hornos de reflujo pueden utilizar diferentes equipos de control de temperatura. Una apariencia similar no siempre significa intercambiabilidad directa.

Nota de selección importante

Antes de reemplazar un módulo de control, compare:

• Número de pieza.
• Revisión de PCB.
• Cantidad de conectores.
• Posición del conector.
• Interfaz eléctrica.
• Interfaz de comunicación.
• Modelo de horno.
• Fotografías del tablero existente.

No se recomienda realizar pedidos únicamente según la apariencia.

Solicitud

El módulo de control de temperatura K1404262 es adecuado para aplicaciones de mantenimiento que involucran hornos de reflujo SMT compatibles utilizados en la fabricación de productos electrónicos.

Las aplicaciones típicas incluyen:

El módulo también puede conservarse como pieza de repuesto crítica en las fábricas que operan líneas de producción SMT continuas.

Cómo funciona

El proceso de control de temperatura opera como un sistema de circuito cerrado.

Paso 1: Detección de temperatura

Los termopares instalados en el horno de reflujo detectan la temperatura de las zonas de calentamiento correspondientes.

Paso 2: Transmisión de señal

El termopar genera una señal eléctrica relacionada con la temperatura, que se transmite al sistema de control del horno.

Paso 3: procesamiento de señales

El sistema de control de temperatura procesa la señal de retroalimentación y determina la temperatura real de la zona.

Paso 4: Comparación de puntos de ajuste

La temperatura real se compara con la temperatura objetivo programada.

Paso 5: Ajuste de calefacción

El sistema de control ajusta la potencia de calefacción relacionada según la diferencia de temperatura.

Paso 6: Regulación continua

Este proceso se repite continuamente para mantener condiciones térmicas estables durante la producción.

Un sistema de control que funcione correctamente ayuda a proporcionar un rendimiento térmico repetible en múltiples ciclos de producción de PCB.

Cómo elegir

La selección correcta del módulo es esencial porque los sistemas de control del horno de reflujo pueden variar según el año de producción, la versión del equipo y la configuración eléctrica.

1. Confirmar K1404262

Compruebe que el módulo instalado muestra claramente elK1404262identificación.

2. Verifique la revisión de la PCB

Si hay información de revisión adicional impresa en el tablero, proporciónela al solicitar una cotización.

3. Comparar el diseño del conector

Verifique la cantidad, el tipo y la posición del conector. Es posible que PCB similares aún tengan configuraciones eléctricas diferentes.

4. Proporcione el modelo de horno

El modelo de horno de reflujo puede proporcionar información adicional para comprobar la compatibilidad.

5. Envía fotos claras

Para una confirmación más precisa, proporcione fotografías claras de:

• Módulo completo.
• Etiqueta del producto.
• Lado frontal.
• Lado trasero.
• Zona de conectores.

Información de pedido recomendada

Proporcionar información completa ayuda a reducir el riesgo de solicitar un módulo incorrecto.

Recomendaciones de mantenimiento

Para mejorar la confiabilidad del sistema de control de temperatura:

• Mantenga limpio el armario eléctrico.
• Mantenga una ventilación adecuada del gabinete.
• Inspeccione los conectores eléctricos con regularidad.
• Compruebe los cables del termopar en busca de daños.
• Investigue rápidamente las alarmas de temperatura repetidas.
• Evite instalar módulos electrónicos mientras la alimentación esté conectada.
• Utilice protección adecuada contra descargas electrostáticas.
• Registre el historial de reemplazo y reparación del módulo.
• Mantener importantes módulos de repuesto para equipos críticos.

El mantenimiento preventivo puede reducir las interrupciones inesperadas de la producción y ayudar a mantener un rendimiento térmico constante.

Preguntas frecuentes

P1: ¿Qué hace el módulo de control de temperatura TC K1404262?

El K1404262 se utiliza en sistemas de control de temperatura de hornos de reflujo compatibles. Admite el procesamiento de retroalimentación de termopar y ayuda al sistema de control a mantener temperaturas estables de la zona de calentamiento durante la soldadura por reflujo de PCB.

P2: ¿Se puede utilizar K1404262 en todos los hornos de reflujo HELLER?

No necesariamente. Diferentes generaciones y configuraciones de hornos pueden utilizar diferentes módulos de control de temperatura. Confirme siempre el número de pieza existente, la revisión de la PCB, la disposición de los conectores y la información del equipo antes de realizar el pedido.

P3: ¿Debo reemplazar K1404262 si una zona de calentamiento no funciona?

No inmediatamente. Una condición de falta de calor también puede ser causada por el termopar, el calentador, el relé, el cableado, el circuito de alimentación, el conector u otros componentes de control. Primero se debe completar la solución de problemas adecuada.

P4: ¿Qué información se requiere para confirmar la compatibilidad?

Proporcione el número de pieza K1404262, fotografías claras del módulo existente, modelo de horno, revisión de PCB si está disponible, información del conector y la cantidad requerida.

P5: ¿Se recomienda una instalación profesional?

Sí. El módulo forma parte del sistema de control de temperatura del horno. La instalación y la resolución de problemas deben ser realizadas por personal capacitado y familiarizado con los sistemas de control térmico y eléctrico de los hornos de reflujo industriales.

Contáctenos

Necesito unHELLER K1404262 TC Módulo de control de temperaturapara el mantenimiento, reemplazo o inventario de repuestos del horno de reflujo?

Envíenos la siguiente información para una cotización más rápida:

• Número de pieza:K1404262.
• Fotos del módulo existente.
• Modelo de horno de reflujo.
• Revisión de PCB, si está disponible.
• Cantidad requerida.
• Descripción del fallo, si se necesita confirmación técnica.

Podemos ayudar conidentificación de piezas, verificación de compatibilidad, disponibilidad, plazo de entrega y cotización.

Envíe su consulta hoy para obtener precios y confirmación del producto.
