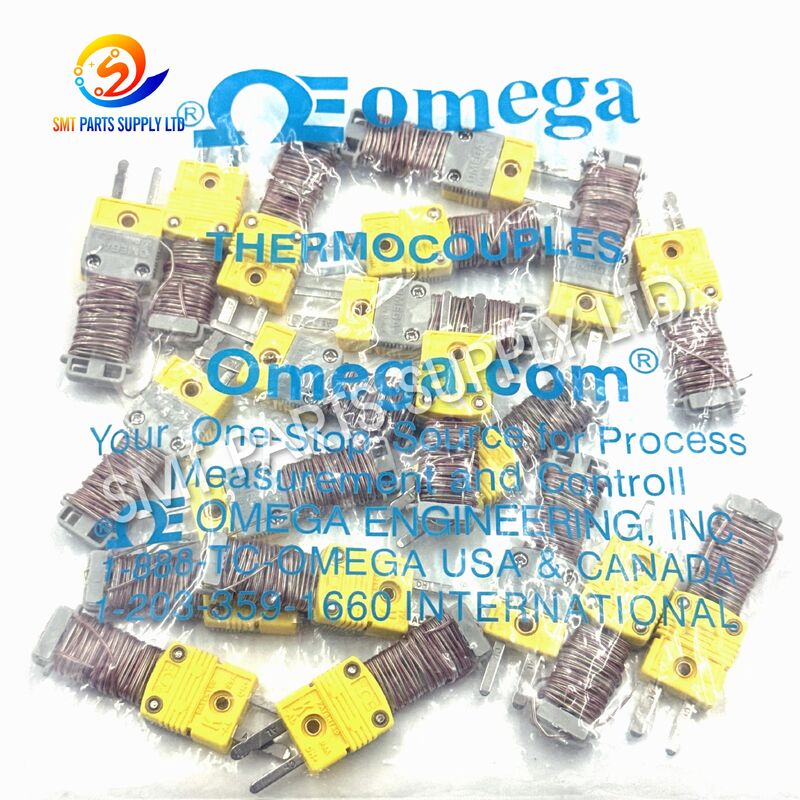

Cable termopar retráctil OMEGA TEC-REC-GEC Tipo K con diseño retráctil de resorte y conectores macho en miniatura

ElCable de extensión de termopar retráctil tipo K OMEGA TEC-REC-GECestá diseñado para ampliar la distancia de conexión entre termopares tipo K compatibles e instrumentos de medición de temperatura. Su estructura enrollada por resorte proporciona un alcance de trabajo adicional cuando se extiende y al mismo tiempo vuelve a su forma compacta después de su uso, lo que ayuda a reducir el desorden de cables alrededor de los equipos de producción, mesas de laboratorio, estaciones de perfilado térmico y áreas de mantenimiento.

Equipado con conectores de termopar macho en miniatura en ambos extremos, el cable admite una conexión rápida a enchufes hembra en miniatura compatibles sin terminaciones repetidas de cables. Es adecuado para perfiladores térmicos, termómetros portátiles, registradores de datos de temperatura, instrumentos de prueba, paneles de control y equipos de monitoreo industrial.

Los modelos Tipo K suelen estar disponibles en configuraciones de longitud corta y extendida, lo que permite a los usuarios seleccionar un cable adecuado según la distancia de trabajo requerida. El cable está diseñado para la extensión de señal y debe usarse junto con una sonda de detección tipo K compatible o un conjunto de termopar.

Posicionamiento del producto

Este producto no es un sensor de temperatura independiente. Es un accesorio de extensión de termopar que se utiliza para transmitir la señal termoeléctrica desde una conexión de sensor tipo K a un instrumento de medición compatible.

Causa

Longitud insuficiente del cable del termopar

En muchas aplicaciones de producción y laboratorio, el cable del termopar original no es lo suficientemente largo para llegar al instrumento de medición. El sensor se puede instalar dentro de una máquina, dispositivo de prueba, cámara ambiental, área de acceso al horno de reflujo, plataforma de calentamiento o estación de monitoreo de procesos.

Colocar el instrumento demasiado cerca del proceso puede crear inconvenientes operativos o exponer el instrumento a calor, vibraciones, contaminación o riesgos mecánicos innecesarios.

Cables rectos desorganizados

Los cables largos y rectos pueden crear un desorden innecesario alrededor de las estaciones de trabajo y los equipos de fabricación. Los cables sueltos pueden enredarse, quedar atrapados debajo del equipo, ser dañados por los operadores o ser tirados accidentalmente durante las pruebas.

Un cable retráctil ayuda a mantener un área de trabajo más limpia porque solo se extiende la longitud requerida del cable.

Selección incorrecta del cable de extensión

Los circuitos de termopar requieren materiales conductores compatibles. El uso de alambre de cobre común o un cable de extensión diseñado para otro tipo de termopar puede introducir uniones eléctricas adicionales y afectar la precisión de la medición.

Un sistema de termopar tipo K debe utilizar una sonda tipo K compatible, un cable de extensión tipo K, un conector tipo K y una entrada de instrumento tipo K.

Recableado frecuente

La conexión repetida de cables de termopar pelados lleva tiempo y puede provocar terminales flojos, polaridad invertida, conductores dañados o una instalación inconsistente.

Los conectores enchufables en miniatura proporcionan un método de conexión más rápido y conveniente para operaciones de mantenimiento y medición de temperatura de rutina.

Problemas de compatibilidad de conectores

Los conectores de termopar están disponibles en diferentes tamaños, géneros y tipos de calibración. Un conector puede parecer similar pero aún así ser incompatible con el enchufe instalado.

Antes de realizar el pedido, los usuarios deben confirmar:

• Tipo de calibración de termopar.
• Tamaño del cuerpo del conector.
• Género del conector.
• Polaridad positiva y negativa.
• Longitud de cable requerida.
• Configuración de entrada del equipo.
• Temperatura de funcionamiento alrededor del cable.

Problemas comunes y resultados

Solución

El cable de termopar retráctil OMEGA TEC-REC-GEC proporciona una solución práctica para aplicaciones que requieren una extensión de señal tipo K flexible y una organización de cables mejorada.

Su estructura enrollada por resorte puede extenderse según la distancia de trabajo y retraerse cuando el instrumento se acerca al punto de medición. Esto reduce la longitud innecesaria de los cables en la mesa, el suelo o el equipo de producción.

Los conectores macho miniatura en ambos extremos permiten una instalación enchufable directa cuando los dispositivos conectados tienen enchufes hembra miniatura tipo K compatibles. Este diseño elimina la terminación repetida de cables de termopar sueltos y simplifica la configuración del equipo.

Principales beneficios de la solución

¿Por qué elegir un cable termopar retráctil?

Un cable retráctil es especialmente útil para aplicaciones en las que el instrumento de medición se mueve con frecuencia. Combina el alcance de un cable de extensión más largo con la comodidad de almacenamiento de un conjunto de cables compacto.

En comparación con un cable recto fijo, el diseño enrollado puede ayudar a:

• Reduzca los cables sueltos alrededor de las estaciones de trabajo.
• Mejore la comodidad del almacenamiento.
• Minimiza el agrupamiento manual de cables.
• Apoyar pruebas temporales en diferentes posiciones.
• Reduzca el contacto accidental con equipos cercanos.
• Mantenga organizada la estación de medición de temperatura.
• Mejorar el manejo durante el mantenimiento de la máquina.
• Simplifique el transporte entre los lugares de prueba.

Presupuesto

Aviso importante sobre la temperatura

El aislamiento del cable retráctil tiene una clasificación de aproximadamente 105 grados Celsius, por lo que debe permanecer fuera de áreas que excedan esta temperatura. Utilice una sonda termopar de alta temperatura adecuada o un cable dentro del área de proceso calentada.

Comparación de modelos

Comparación de selección

Comparación de tipos de termopar

El tipo de cable de extensión del termopar debe coincidir con la calibración del sensor y del instrumento. La compatibilidad del conector físico por sí sola no garantiza un rendimiento de medición correcto.

Características clave del producto

Diseño retráctil con resorte

La estructura en espiral flexible se extiende sólo cuando se requiere una distancia de trabajo adicional. Después de su uso, el cable vuelve a su forma compacta original, lo que ayuda a mejorar la gestión y el almacenamiento del cable.

Compatibilidad con termopar tipo K

El cable está diseñado para usarse en circuitos de medición de termopar tipo K. Hacer coincidir la calibración del cable con el sensor y el instrumento ayuda a mantener una transmisión de señal confiable.

Conectores macho miniatura

Ambos extremos están equipados con conectores de termopar macho en miniatura. Esta configuración es adecuada para enchufes hembra en miniatura compatibles instalados en instrumentos, adaptadores, paneles u otros conjuntos de extensión.

Dos opciones de longitud

El modelo más corto es adecuado para instrumentos de escritorio, máquinas compactas y pruebas de laboratorio. El modelo más largo proporciona alcance adicional para líneas de producción, maquinaria grande, registradores de datos remotos y aplicaciones de mantenimiento.

Posicionamiento flexible de instrumentos

El cable permite colocar medidores de temperatura e instrumentos de perfilado térmico lejos del punto de medición, lo que mejora el acceso y ayuda a proteger los equipos sensibles del calor o interferencias mecánicas.

Accesorio de conexión reutilizable

El diseño enchufable admite la instalación y extracción repetidas sin terminaciones frecuentes de conductores. Esto es útil para equipos de mantenimiento, ingenieros de procesos, técnicos de laboratorio y personal de control de calidad.

Solicitud

Perfil térmico del horno de reflujo

El cable se puede utilizar en un sistema de perfilado térmico compatible cuando el perfilador, el panel de conexión o el adaptador tienen enchufes de termopar hembra en miniatura tipo K.

Puede ayudar con:

• Verificación del proceso de reflujo.
• Evaluación de la curva de temperatura.
• Comparación de zonas del horno.
• Inspección de la configuración del proceso.
• Pruebas de repetibilidad de perfiles.
• Verificación del cambio de producción.
• Mantenimiento preventivo.
• Solución de problemas térmicos.

El cable retráctil debe permanecer fuera de áreas que excedan su clasificación de temperatura especificada. Se debe utilizar una sonda o cable termopar de alta temperatura adecuado dentro de la cámara calentada.

Fabricación de electrónica SMT

El control de la temperatura es esencial durante el montaje de la placa de circuito impreso. El cable puede soportar mediciones de temperatura temporales o removibles durante:

• Configuración del proceso de soldadura por reflujo.
• Evaluación de calentamiento de PCB.
• Pruebas de temperatura de los componentes.
• Verificación de temperatura del accesorio.
• Comprobaciones del proceso de precalentamiento.
• Mantenimiento de máquinas.
• Validación de línea de producción.
• Inspección de muestras de ingeniería.

Pruebas de temperatura de laboratorio

El diseño compacto en espiral es adecuado para laboratorios donde se utiliza un instrumento en varias posiciones de prueba. Los operadores pueden extender el cable durante la medición y permitir que se retraiga después de la prueba.

Los usos típicos de laboratorio incluyen:

• Conexión del medidor de temperatura.
• Pruebas de registradores de datos.
• Comparación de sensores.
• Soporte de calibración.
• Pruebas ambientales.
• Medición de la placa calefactora.
• Pruebas de desarrollo de productos.
• Monitoreo de equipos de investigación.

Mantenimiento de equipos industriales

Los técnicos de mantenimiento pueden usar el cable para conectar un medidor portátil a un panel de termopar o un punto de conexión de sensor instalado en la maquinaria.

El equipo adecuado puede incluir:

• Hornos industriales.
• Equipo de secado.
• Maquinaria de embalaje.
• Sistemas de calefacción.
• Cámaras de temperatura.
• Accesorios de producción.
• Equipos de control de procesos.
• Máquinas de prueba.

Control de Calidad e Inspección

El cable es útil para la verificación temporal de la temperatura durante la inspección entrante, la validación de procesos, las pruebas del primer artículo, la reparación de equipos y las auditorías de calidad.

Tabla de aplicaciones

Cómo funciona

Un termopar produce una pequeña tensión eléctrica cuando la unión de medición se expone a una diferencia de temperatura. El instrumento de medición convierte este voltaje en un valor de temperatura de acuerdo con la calibración del termopar seleccionada.

El cable de extensión retráctil no genera la señal de temperatura. En cambio, transporta la señal entre el circuito del sensor tipo K y el instrumento de medición.

Proceso operativo

1. Una sonda de termopar tipo K detecta la temperatura en el punto de medición.
2. El termopar genera un pequeño voltaje relacionado con la diferencia de temperatura.
3. El cable de extensión transporta la señal del termopar al instrumento conectado.
4. Los conectores en miniatura proporcionan conexiones eléctricas desmontables.
5. El medidor de temperatura o perfilador procesa la señal Tipo K.
6. El valor medido se muestra, registra o analiza.
7. Después de la prueba, el cable se retrae hacia su forma enrollada compacta.

Tabla de flujo de señal

Importancia de la polaridad correcta

Los conectores de termopar tienen terminales positivos y negativos. La polaridad invertida puede hacer que la temperatura mostrada disminuya cuando la temperatura real aumenta.

Antes de la operación:

• Identifique el terminal positivo.
• Identifique el terminal negativo.
• Alinee el conector correctamente.
• Inserte el conector sin fuerza excesiva.
• Verifique la respuesta del instrumento.
• Verificar la lectura con una referencia conocida cuando sea necesario.

Importancia de hacer coincidir los tipos de termopares

Todos los siguientes componentes deberían ser compatibles:

El uso de tipos de termopares mixtos puede introducir uniones adicionales y errores de medición.

Cómo elegir

Paso 1: Confirme el tipo de termopar

Seleccione este cable solo cuando el sensor y el instrumento de medición estén diseñados para termopares tipo K.

No seleccione el producto únicamente según el color o la apariencia del conector. Confirme la calibración exacta impresa en el cable, conector, sonda o etiqueta del equipo existente.

Paso 2: Confirmar el tamaño del conector

El producto utiliza conectores de termopar en miniatura. Los conectores miniatura y de tamaño estándar no son directamente intercambiables.

Controlar:

• Dimensiones del cuerpo del conector.
• Dimensiones de los pasadores.
• Dimensiones del zócalo.
• Marcado del tipo de conector.
• Especificación de entrada del equipo.
• Tamaño del conector de cable existente.

Paso 3: Confirmar el género del conector

La configuración descrita tiene conectores macho en ambos extremos. Ambos dispositivos conectados deben tener enchufes hembra compatibles.

Paso 4: seleccione la longitud del cable

Elige el modelo más corto cuando:

• El equipo está cerca del punto de medición.
• El cable se utiliza principalmente en un banco de pruebas.
• El almacenamiento compacto es importante.
• La extensión requerida está dentro de aproximadamente 5 pies.
• El instrumento se transporta con frecuencia.

Elige el modelo más largo cuando:

• El instrumento debe permanecer más alejado de la máquina.
• El cable se utiliza alrededor de grandes equipos de producción.
• El operador necesita un rango de movimiento adicional.
• La extensión requerida está dentro de aproximadamente 20 pies.
• Se debe conectar un panel remoto o un registrador.

Paso 5: Confirme la temperatura de trabajo

El cable retráctil se utiliza normalmente fuera del área de proceso de mayor temperatura.

Para aplicaciones de alta temperatura:

• Mantenga la sección retráctil alejada del calor directo.
• Utilice una sonda de alta temperatura dentro de la cámara.
• Evite el contacto con elementos calefactores.
• Evite el contacto con soldadura fundida.
• Evite la exposición a gases de escape calientes.
• Confirme la temperatura ambiente alrededor del cable.
• No exceda la clasificación de aislamiento del cable.

Paso 6: Confirme el modelo del equipo

Proporcione el modelo exacto del perfilador térmico, medidor de temperatura, registrador de datos o instrumento de prueba. La información del equipo ayuda a confirmar la interfaz del conector y el tipo de entrada del termopar.

Paso 7: Confirme la solicitud

Diferentes aplicaciones pueden requerir diferentes longitudes de cable, disposiciones de conectores, materiales de aislamiento o clasificaciones de temperatura.

Por favor proporcione:

• Modelo de equipo de medida.
• Tipo de sensor termopar.
• Fotografías de conectores existentes.
• Longitud retraída requerida.
• Longitud extendida requerida.
• Temperatura ambiente máxima.
• Entorno de aplicación.
• Cantidad requerida.
• Destino de entrega.
• Requisitos especiales de embalaje.

Lista de verificación de selección

Instrucciones de instalación

1. Confirme que la sonda del termopar, el cable y el instrumento sean todos del tipo K.
2. Cambie el instrumento al modo de medición Tipo K.
3. Inspeccione el cable y los conectores antes de la instalación.
4. Confirme que los enchufes conectados sean enchufes de termopar hembra en miniatura.
5. Alinee los terminales positivo y negativo correctamente.
6. Inserte los conectores directamente en los enchufes.
7. No fuerce el conector en un enchufe incompatible.
8. Coloque el cable enrollado lejos de las piezas móviles de la máquina.
9. Mantenga el cable alejado de bordes afilados y superficies calientes.
10. Extienda el cable lenta y uniformemente.
11. Evite tirar del cable continuamente en su longitud máxima.
12. Confirme que la temperatura mostrada cambia normalmente.
13. Compare la lectura con una referencia conocida cuando la precisión sea crítica.
14. Deje que el cable se retraiga antes de guardarlo.
15. Guarde el cable en un ambiente limpio y seco.

Recomendaciones de mantenimiento

Solución de problemas

Preguntas frecuentes

1. ¿Puede este cable medir la temperatura de forma independiente?

No. Este producto es un cable de extensión de termopar y no contiene la unión de medición primaria. Debe conectarse a una sonda de termopar tipo K compatible y a un instrumento de medición de temperatura tipo K.

2. ¿Se puede utilizar este cable con un perfilador térmico de horno de reflujo?

Sí, cuando el perfilador térmico, el adaptador o el panel de conexión tienen entradas hembra miniatura tipo K compatibles. Confirme el modelo del perfilador, el género del conector, el tamaño del conector, la longitud del cable y la temperatura de funcionamiento antes de realizar el pedido.

3. ¿Se puede colocar el cable retráctil dentro de un horno de reflujo?

El aislamiento del cable retráctil tiene una clasificación de aproximadamente 105 grados Celsius, por lo que debe permanecer fuera de áreas que excedan esta temperatura. Utilice una sonda termopar de alta temperatura adecuada o un cable dentro del área de proceso calentada.

4. ¿Cuál es la diferencia entre RECK1-10 y RECK4-10?

RECK1-10 es un modelo más corto para bancos de pruebas compactos e instrumentos cercanos. RECK4-10 proporciona una distancia extendida más larga para máquinas grandes, instrumentos de medición remota y aplicaciones de mantenimiento de líneas de producción.

5. ¿Se puede utilizar un cable de extensión tipo K con sensores tipo J o tipo T?

No. La calibración del cable de extensión debe coincidir con el sensor de termopar y la entrada del instrumento. Mezclar diferentes tipos de termopares puede introducir errores de medición incluso cuando los conectores parecen físicamente compatibles.

Contáctenos

Por favor envíe la siguiente información al solicitar una cotización:

• Modelo requerido.
• Cantidad requerida.
• Tipo termopar.
• Tamaño del conector.
• Género del conector.
• Longitud de cable requerida.
• Perfilador térmico o modelo de instrumento.
• Fotografías de productos existentes.
• Temperatura máxima de funcionamiento.
• Detalles de la aplicación.
• País de entrega.
• Código Postal.
• Fecha de entrega requerida.
• Requisitos de embalaje.

Nuestro equipo de ventas puede ayudar con la confirmación del modelo, la compatibilidad del conector, la selección de longitud, la revisión de la aplicación, la cotización de cantidades, las fotografías de inspección, los arreglos de embalaje y la entrega internacional.

Para un procesamiento más rápido, proporcione fotografías claras de la etiqueta del cable existente, los extremos del conector, la placa de identificación del equipo y la toma de entrada del instrumento.
