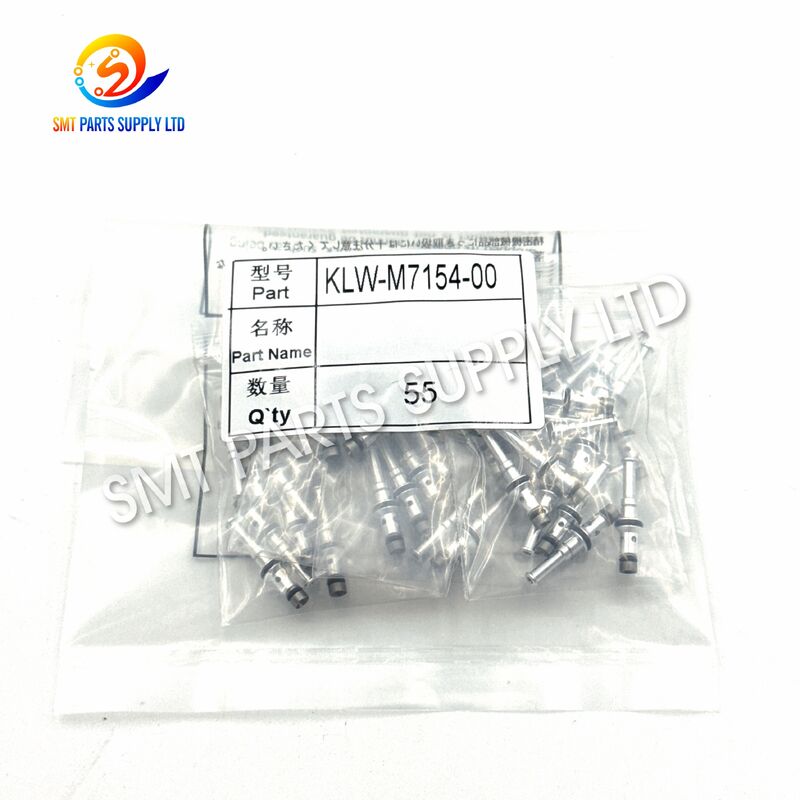

Yamaha KLW-M7154-00 BIT válvula de vacío de núcleo de cobre para recogida de componentes SMT en máquinas YSM10 YSM20 YSM20R

La válvula solenoide generadora de vacío de núcleo de cobre BIT Yamaha KLW-M7154-00 es un componente de control neumático compacto desarrollado para aplicaciones compatibles con máquinas de colocación SMT YSM10, YSM20 y YSM20R. Instalada dentro del sistema neumático de vacío o del cabezal de colocación de la máquina, ayuda a controlar los ciclos de succión y liberación necesarios para la recogida y colocación de componentes electrónicos.

Durante la producción, la boquilla de colocación debe generar vacío rápidamente, sujetar cada componente de forma segura durante el movimiento del cabezal y liberarlo con precisión en la posición programada de la PCB. Una válvula contaminada, desgastada, con fugas o de respuesta lenta puede causar succión inestable, alarmas de componentes faltantes, liberación retrasada, caídas de componentes o interrupciones repetidas de la máquina.

KLW-M7154-00 es adecuada para mantenimiento preventivo, reparación urgente de equipos, servicio del cabezal de colocación e inventario de repuestos. Antes de realizar el pedido, los clientes deben comparar el número de pieza completo, la marca BIT, el conector, la disposición de los puertos neumáticos, las dimensiones de montaje, el modelo de la máquina y las fotografías del componente original para garantizar la configuración correcta.

Los problemas de recogida por vacío son problemas de mantenimiento comunes en equipos de colocación SMT. Sin embargo, no todas las fallas de recogida son causadas por una boquilla dañada. La válvula generadora de vacío, el mecanismo de conmutación del solenoide, la tubería neumática, los filtros, los conectores, los sensores y la calidad del aire comprimido pueden influir en el resultado.

Cuando KLW-M7154-00 se contamina, desgasta, restringe, se vuelve eléctricamente inestable o mecánicamente lenta, la boquilla de colocación puede no recibir el nivel de vacío correcto en el momento requerido.

Se debe inspeccionar una válvula solenoide generadora de vacío cuando la máquina presenta una o más de las siguientes condiciones:

• Alarmas frecuentes de componentes faltantes.
• Succión reducida de la boquilla.
• Caída de componentes durante el movimiento del cabezal.
• Componentes que permanecen adheridos a la boquilla después de la colocación.
• Liberación retrasada de componentes.
• Rendimiento de recogida intermitente.
• Diferente rendimiento de vacío entre las posiciones del cabezal.
• Alarmas repetidas de vacío o neumáticas.
• Ruido anormal de fuga de aire.
• Aumento del consumo de aire comprimido.
• Cambio en el rendimiento de producción después de un funcionamiento prolongado.
• Fallo de recogida que continúa después de la limpieza de la boquilla.
• La respuesta del vacío se vuelve más lenta de lo normal.
• Tiempo de inactividad de la máquina causado por reinicios manuales repetidos.

Dado que varios componentes pueden producir síntomas similares, los técnicos deben realizar una inspección sistemática antes de reemplazar la válvula.

Cuando la inspección confirma que el componente de control de vacío existente está defectuoso, reemplazarlo con una válvula KLW-M7154-00 correctamente emparejada puede ayudar a restaurar el rendimiento estable de succión y liberación.

Una válvula de vacío seleccionada y instalada correctamente puede ayudar a:

• Restaurar la succión estable de la boquilla.
• Mejorar la consistencia de la recogida de componentes.
• Reducir errores de componentes faltantes.
• Reducir la caída de componentes durante el movimiento.
• Mejorar la velocidad de respuesta de succión.
• Soportar la liberación precisa de componentes.
• Minimizar paradas repetidas de la máquina.
• Mejorar la eficiencia del mantenimiento del cabezal de colocación.
• Reducir el reemplazo innecesario de boquillas.
• Mejorar la utilización general de la línea.
• Soportar una producción constante a alta velocidad.
• Reducir el tiempo de reparación de emergencia.
• Mejorar la planificación del mantenimiento de repuestos.
• Mantener una calidad de colocación estable durante ciclos de producción largos.

El reemplazo de la válvula por sí solo no corregirá fallos causados por boquillas obstruidas, filtros dañados, tubos con fugas, presión de aire comprimido inestable, sensores defectuosos, problemas de la placa de control o configuraciones incorrectas de la máquina. La inspección completa del sistema sigue siendo esencial.

Las válvulas de vacío similares pueden tener apariencias externas casi idénticas mientras utilizan diferentes voltajes de operación, conectores, soportes de montaje, direcciones de puertos de aire, características de flujo o estructuras internas.

Antes de realizar un pedido, confirme todo lo siguiente:

1. Número de pieza completo: KLW-M7154-00.
2. Marcado del cuerpo BIT.
3. Modelo de máquina.
4. Tipo de cabezal de colocación.
5. Forma del conector original.
6. Disposición de pines del conector.
7. Número de puertos neumáticos.
8. Tamaño y dirección del puerto.
9. Posición de los orificios de montaje.
10. Dimensiones generales del producto.
11. Dirección del cable o alambre.
12. Configuración adicional del soporte.
13. Número de serie de la máquina cuando esté disponible.
14. Fotografías del componente retirado.
15. Condición y cantidad del producto requeridas.

La información de compatibilidad se proporciona como referencia de compra. Las revisiones de la máquina, las configuraciones del cabezal, las especificaciones regionales y las modificaciones anteriores pueden crear diferencias entre equipos que utilizan el mismo nombre de modelo.

La válvula soporta la secuencia neumática requerida para que la boquilla recoja componentes electrónicos de alimentadores de cinta, bandejas, alimentadores de varillas u otros sistemas de suministro de componentes.

Después de la recogida, el vacío estable sujeta el componente mientras el cabezal de colocación se mueve. En la coordenada programada de la PCB, la válvula ayuda a liberar el vacío para que el componente pueda colocarse sobre la almohadilla de pasta de soldadura.

KLW-M7154-00 se puede utilizar al dar servicio a cabezales de colocación compatibles que experimentan succión débil, liberación retrasada, fuga de aire, vacío intermitente o alarmas de recogida repetidas.

Las fábricas que operan múltiples máquinas YSM pueden almacenar válvulas confirmadas como piezas de mantenimiento preventivo. El reemplazo planificado puede reducir el riesgo de paradas de producción inesperadas.

Para líneas de producción donde el tiempo de inactividad de la máquina afecta directamente los cronogramas de entrega, tener una válvula de repuesto correctamente identificada puede acortar el tiempo de reparación.

La producción de alta mezcla cambia frecuentemente el tamaño, la forma, el peso y el embalaje de los componentes. Una respuesta de vacío estable ayuda a mantener un rendimiento de recogida fiable en diferentes productos.

Los proveedores de servicios de fabricación electrónica requieren equipos de colocación flexibles para cambios de producción frecuentes. Los componentes neumáticos fiables soportan una producción estable y reducen las interrupciones inesperadas.

El componente puede soportar líneas SMT que producen placas de control para electrodomésticos, productos de comunicación, pantallas, dispositivos inteligentes y otros productos electrónicos de consumo.

La producción de PCB automotriz requiere un control de proceso constante y un mantenimiento rastreable. La identificación correcta de las piezas y las pruebas posteriores al reemplazo ayudan a respaldar procedimientos organizados de gestión de equipos.

Las aplicaciones adecuadas incluyen la producción SMT para fuentes de alimentación, controladores, módulos de automatización, sensores industriales, instrumentación, equipos de seguridad y sistemas de comunicación.

Las empresas de mantenimiento pueden utilizar KLW-M7154-00 para la reparación de máquinas de clientes, el servicio de cabezales de colocación, la renovación de equipos y el soporte de repuestos.

Los distribuidores de piezas SMT pueden almacenar este modelo para clientes en Europa, América del Norte, Sudeste Asiático y otros mercados de fabricación de electrónica.

El aire comprimido limpio y seco entra en el circuito neumático de la máquina. El aire debe pasar por el sistema de filtración y regulación correcto antes de llegar al componente de control de vacío.

La máquina de colocación envía un comando eléctrico de acuerdo con la secuencia de recogida y colocación programada. La válvula debe responder en el momento correcto.

Después de recibir la señal de control, el mecanismo del solenoide cambia la ruta del flujo de aire interno. Este proceso de conmutación controla el circuito de generación de vacío.

El flujo de aire a través del sistema de vacío crea presión negativa en la boquilla de colocación. La boquilla entra en contacto con el componente y lo sujeta mediante succión.

La máquina puede utilizar sensores de presión o vacío para confirmar que el componente se ha recogido correctamente. Un rendimiento inestable de la válvula puede resultar en una confirmación fallida.

El cabezal de colocación mueve el componente de su posición de suministro hacia la PCB. Se requiere un vacío estable para evitar que el componente caiga, se desplace, gire o se desalinee incorrectamente.

En la coordenada de colocación programada, la máquina cambia la señal de la válvula. Se libera el vacío para que el componente se separe de la boquilla.

Este proceso se repite continuamente durante la producción. Incluso un pequeño retraso en la respuesta puede afectar a miles de ciclos de colocación, haciendo que la condición de la válvula sea importante para un rendimiento de fabricación constante.

La selección correcta reduce el riesgo de instalación, los retrasos en la producción y las devoluciones innecesarias.

Para una cotización precisa, proporcione:

• Número de pieza: KLW-M7154-00.
• Modelo de máquina: YSM10, YSM20 o YSM20R.
• Tipo de cabezal de colocación cuando esté disponible.
• Cantidad requerida.
• Condición del producto requerida.
• País y código postal de destino.
• Fotografías del componente original.
• Imagen clara de la etiqueta del número de pieza.
• Fotografías del conector y los puertos neumáticos.
• Cualquier requisito de entrega urgente.
• Método de inspección solicitado.
• Otras piezas SMT requeridas en el mismo envío.

Se deben proporcionar fotografías cuando:

• La etiqueta original está dañada.
• Solo es visible parte del número de modelo.
• La máquina ha sido modificada.
• El componente antiguo tiene un soporte adicional.
• La orientación del conector parece diferente.
• El comprador está comparando varias válvulas similares.
• La máquina fue reparada previamente con una pieza sustituta.
• El número de serie del equipo no está disponible.
• El voltaje de operación requerido es incierto.
• El cliente necesita confirmación antes de un pedido a granel.

La instalación debe ser realizada por personal de mantenimiento SMT capacitado.

• Detenga la máquina según los procedimientos aprobados.
• Desconecte la fuente de alimentación principal.
• Aísle el suministro de aire comprimido.
• Libere la presión neumática restante.
• Registre la posición de la válvula original.
• Fotografíe todos los tubos y conectores.
• Confirme el número de pieza de reemplazo.
• Prepare herramientas limpias y adecuadas.
• Proteja los puertos neumáticos abiertos de la contaminación.
• Verifique que la configuración de reemplazo coincida con el componente retirado.

• No tire ni tuerza los cables eléctricos.
• No fuerce el conector en su posición.
• Confirme la conexión correcta del tubo al puerto.
• Mantenga los conductos de aire libres de polvo y aceite.
• Alinee los orificios de montaje antes de apretar los tornillos.
• Apriete los sujetadores de manera uniforme.
• Evite un par de apriete excesivo.
• No doble ni pellizque la tubería neumática.
• Confirme que la válvula no interfiere con las partes móviles.
• Mantenga la dirección de instalación original.

• Restaure el suministro de aire comprimido gradualmente.
• Verifique todas las juntas en busca de fugas.
• Restaure la energía y verifique la señal de control.
• Pruebe la conmutación de la válvula.
• Verifique el rendimiento del vacío de la boquilla.
• Ejecute la verificación de recogida de componentes.
• Confirme la liberación normal de componentes.
• Supervise la máquina en busca de alarmas.
• Complete una ejecución de prueba de producción controlada.
• Registre la fecha de reemplazo y la posición del cabezal.

No inserte objetos metálicos afilados en los puertos de la válvula. No utilice productos químicos de limpieza inadecuados. El desmontaje no autorizado puede dañar sellos internos, bobinas, resortes o conductos de aire de precisión.

Los procedimientos de inspección disponibles pueden variar según la condición del producto cotizado.

Los clientes con estándares de inspección específicos deben indicar sus requisitos antes de la confirmación del pedido.

El cuerpo de la válvula, el conector y los puertos neumáticos requieren protección adecuada durante el transporte internacional.

1. Verificar la identificación del producto.
2. Proteger los puertos neumáticos expuestos.
3. Colocar el componente en una bolsa protectora limpia.
4. Añadir protección antiestática cuando sea necesario.
5. Envolver la válvula con material de amortiguación.
6. Evitar presión directa sobre el conector.
7. Colocar el producto en una caja interior resistente.
8. Añadir material resistente a los golpes alrededor de la caja interior.
9. Adjuntar una etiqueta clara con el número de pieza.
10. Sellar el cartón exterior de forma segura.

Las opciones de envío se pueden organizar según la cantidad del pedido, el destino, la urgencia de entrega, el tamaño del paquete y la preferencia del cliente.

El modelo completo KLW-M7154-00 se utiliza para la revisión de consultas, inspección, embalaje y entrega.

Los clientes pueden enviar información de la máquina, fotografías del componente original, detalles del conector, disposición de los puertos neumáticos y dimensiones para su comparación.

Adecuado para reemplazo de emergencia de una sola pieza, demanda de mantenimiento regular o compra de inventario por lotes.

El producto está destinado al mantenimiento de equipos SMT, servicio de cabezales de colocación, reparación de sistemas de vacío y gestión de repuestos.

La protección individual ayuda a reducir el riesgo de daños en el conector, los puertos y el cuerpo durante el transporte internacional.

Los clientes pueden combinar la consulta de la válvula con requisitos de alimentadores, boquillas, filtros, sensores, motores, correas, cilindros, cables, placas y otras piezas de máquinas SMT.

KLW-M7154-00 se utiliza en el sistema de control de vacío neumático de máquinas de colocación SMT compatibles. Ayuda a controlar la succión y liberación de la boquilla durante la recogida, el transporte y la colocación de componentes electrónicos.

La pieza se selecciona comúnmente para aplicaciones YSM10, YSM20 y YSM20R. Sin embargo, las revisiones de la máquina y las configuraciones del cabezal de colocación pueden diferir, por lo que se debe confirmar la válvula original, el conector, los puertos, las dimensiones y la información de la máquina.

Proporcione el número de pieza completo, el modelo de la máquina, el tipo de cabezal, la etiqueta de la pieza original, la foto del conector, la foto de los puertos neumáticos, la foto de la posición de instalación, la cantidad requerida y el destino de entrega. Se recomienda encarecidamente la comparación física.

Los síntomas posibles incluyen succión débil, errores de recogida intermitentes, caída de componentes, liberación retrasada, vacío continuo, fuga de aire, ruido neumático anormal, alarmas de vacío repetidas o interrupciones de producción después de haber inspeccionado la boquilla y los filtros.

Una apariencia similar no garantiza la compatibilidad. Los diferentes modelos pueden usar diferentes voltajes, características de flujo de aire, conectores, dimensiones de montaje, puertos neumáticos, soportes o estructuras internas. Siempre confirme el número de pieza completo y la configuración física.

Póngase en contacto con nuestro equipo de ventas para conocer la disponibilidad actual, los precios, la condición del producto, las opciones de inspección, los detalles de embalaje y los arreglos de entrega internacional.

Para una cotización rápida y precisa, proporcione:

• Modelo del producto: KLW-M7154-00.
• Modelo de máquina y configuración del cabezal.
• Cantidad requerida.
• Condición del producto requerida.
• País y código postal de destino.
• Fotografías claras del componente original.
• Detalles del conector y los puertos neumáticos.
• Cronograma de entrega esperado.
• Documentación de inspección requerida.
• Otras piezas de máquinas SMT necesarias en el mismo pedido.

Nuestro equipo revisará su información y proporcionará una propuesta de suministro adecuada basada en el modelo, la configuración, la cantidad y los requisitos de entrega confirmados.
