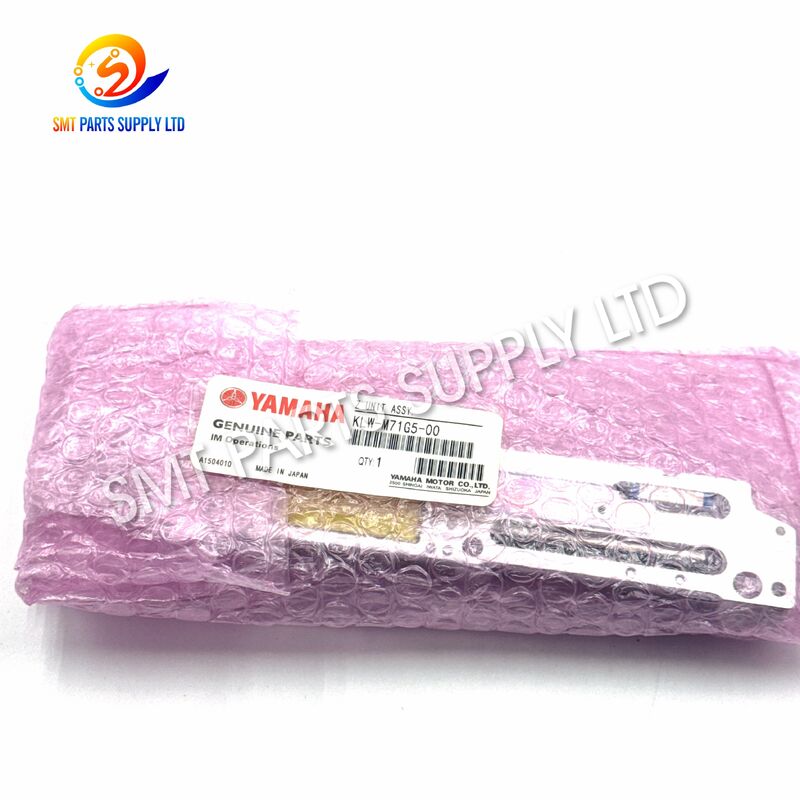

Yamaha KLW-M71G5-00 Unidad de motor lineal de eje Z para YSM10 YSM20R con movimiento vertical controlado con precisión y ensamblaje de unidad integrado

Unidad de Motor Lineal Eje Z Yamaha KLW-M71G5-00 YSM10 YSM20R

La Unidad de Motor Lineal Eje Z Yamaha KLW-M71G5-00 es un conjunto de movimiento de precisión desarrollado para equipos de colocación SMT Yamaha YSM10 y YSM20R compatibles. Instalada en el mecanismo del eje Z del cabezal de montaje, la unidad soporta el movimiento vertical controlado requerido cuando una boquilla se acerca a un componente, completa la recogida, se mueve a la posición de colocación y baja el componente sobre la placa de circuito impreso.

Un conjunto de eje Z estable es esencial para mantener una altura de recogida, altura de colocación, ritmo de operación y movimiento de boquilla consistentes. Cuando la unidad existente se desgasta, daña, contamina o se vuelve mecánicamente inestable, la máquina puede experimentar movimientos anormales, errores de recogida, variación en la altura de colocación, vibraciones, alarmas o una reducción en la eficiencia de producción.

KLW-M71G5-00 se suministra como una unidad Z integrada en lugar de un motor genérico no relacionado. Es adecuado para equipos de mantenimiento, instalaciones de producción SMT, reacondicionadores de equipos y distribuidores de repuestos que requieren un reemplazo correctamente identificado para equipos de colocación Yamaha. El número de pieza y la configuración de la máquina deben verificarse antes de la compra.

Causa: Por qué las unidades de motor de eje Z requieren reemplazo

El cabezal de montaje de una máquina SMT realiza un gran número de movimientos verticales repetidos durante la producción diaria. Cada ciclo de recogida y colocación requiere que el mecanismo del eje Z baje y suba la boquilla con precisión. Las largas horas de funcionamiento, la alta velocidad de producción, el polvo, el deterioro de la grasa, las colisiones accidentales de la boquilla y el mantenimiento incorrecto pueden afectar gradualmente la condición del conjunto.

Las causas comunes de falla de la unidad de eje Z incluyen:

Un problema del eje Z no debe diagnosticarse a partir de un solo síntoma. Antes de reemplazar la unidad, los técnicos también deben inspeccionar el eje de la boquilla, los conectores, los cables, el mecanismo del cabezal, la retroalimentación del controlador, la posición de montaje y las piezas mecánicas relacionadas.

Síntomas Típicos de una Unidad Z Desgastada o Dañada

Las siguientes condiciones pueden indicar que la unidad de eje Z existente requiere inspección o reemplazo:

Estos síntomas también pueden originarse en otros sistemas de la máquina. Se recomienda una inspección completa antes de solicitar o instalar el reemplazo.

Solución: Restaurar el Movimiento Vertical Controlado del Cabezal

Reemplazar una unidad de eje Z defectuosa o inestable con el conjunto KLW-M71G5-00 correctamente emparejado puede ayudar a restaurar la respuesta mecánica del cabezal de montaje. El reemplazo está destinado a proporcionar una solución de mantenimiento práctica cuando la unidad existente ya no puede operar dentro de las condiciones de producción requeridas.

Los principales objetivos de mantenimiento son:

La unidad de reemplazo debe ser instalada por técnicos calificados familiarizados con equipos SMT Yamaha. La calibración de la máquina y la verificación operativa deben completarse después de la instalación.

Ventajas Clave del Producto

1. Número de Pieza Claramente Identificado

KLW-M71G5-00 proporciona una referencia precisa para la compra y el control de inventario. El uso del número de pieza exacto reduce el riesgo de seleccionar un conjunto visualmente similar pero incompatible.

2. Unidad de Eje Z Integrada

El producto se suministra como un conjunto de unidad de eje Z, lo que lo hace adecuado para reemplazo cuando la unidad de movimiento completa requiere servicio en lugar de solo un subcomponente individual.

3. Diseñado para Operación de Cabezal de Montaje SMT

El conjunto soporta movimientos verticales repetidos durante los procesos de recogida y colocación de componentes, donde el movimiento controlado y la altura consistente son importantes.

4. Adecuado para Inventario de Mantenimiento

Las fábricas SMT pueden mantener la pieza como un repuesto crítico para mantenimiento planificado, reemplazo de emergencia, reacondicionamiento de máquinas o recuperación de línea.

5. Soporta la Reducción del Tiempo de Inactividad

Una unidad de reemplazo pre-verificada ayuda a los equipos de mantenimiento a responder rápidamente cuando una falla del eje Z interrumpe la producción.

6. Inspección Antes del Envío

Las unidades disponibles se pueden verificar en cuanto a identificación del número de pieza, apariencia, conectores, superficies de montaje y condición mecánica básica antes del envío.

7. Condición de Suministro Flexible

Dependiendo de la disponibilidad de stock y los requisitos del cliente, las condiciones de suministro pueden incluir opciones de reemplazo nuevas, usadas originales, reacondicionadas o equivalentes. La condición exacta debe confirmarse en la cotización.

8. Soporte de Entrega Internacional

La pieza de repuesto industrial compacta se puede embalar para mensajería internacional, transporte aéreo o envío consolidado según la cantidad del pedido y el destino.

Especificaciones

Importante: El voltaje, la resistencia, la disposición de los conectores, las dimensiones de montaje y la compatibilidad del cabezal no deben asumirse por la apariencia. Por favor, proporcione la etiqueta de la pieza original y la información de la máquina antes de realizar el pedido.

Referencia de Compatibilidad

Las listas de la industria describen KLW-M71G5-00 como un Conjunto de Unidad Z Yamaha YSM10/YSM20-series, mientras que algunas listas también hacen referencia a YSM20R. Por esta razón, la aprobación de la compra debe basarse en el número de pieza instalado en lugar del nombre de la máquina solamente.

Aplicación

La Unidad de Motor Lineal Eje Z KLW-M71G5-00 se puede utilizar en diferentes entornos de producción y mantenimiento SMT.

Líneas de Producción SMT

Adecuado para fábricas de electrónica que operan máquinas de colocación Yamaha en producción continua o de múltiples turnos.

Mantenimiento Preventivo de Máquinas

La unidad puede prepararse como un repuesto crítico durante el servicio programado de la máquina, especialmente donde la interrupción de la producción conlleva un alto costo.

Reparación de Averías de Emergencia

Cuando el diagnóstico confirma una falla de la unidad del eje Z, un reemplazo verificado puede ayudar a reducir el tiempo de inactividad prolongado de la máquina.

Reacondicionamiento de Equipos

Utilizado durante la reconstrucción o reacondicionamiento de máquinas de colocación Yamaha serie YSM compatibles.

Distribución de Repuestos

Adecuado para proveedores de piezas industriales que dan servicio a fábricas SMT, fabricantes por contrato, centros de reparación y comerciantes de equipos.

Expansión de Capacidad de Producción

Útil al preparar inventario adicional de repuestos para líneas SMT recién instaladas o transferidas.

Aplicaciones de Fabricación de Electrónica

Cómo Funciona

El eje Z es responsable del movimiento vertical controlado de la boquilla o el mecanismo del cabezal de montaje. Su operación forma una parte esencial del ciclo de recogida y colocación SMT.

Paso 1: Posicionamiento del Componente

El alimentador presenta un componente en la posición de recogida programada. El cabezal de montaje se mueve horizontalmente para alinear la boquilla seleccionada sobre el componente.

Paso 2: Bajada del Eje Z

La unidad del eje Z mueve la boquilla hacia abajo hacia el componente. La distancia de desplazamiento se controla según la programación de la máquina, los datos del componente, el tipo de boquilla y la información de calibración.

Paso 3: Recogida del Componente

La boquilla alcanza la altura de recogida requerida. Se aplica vacío a través de la boquilla para sujetar el componente.

Paso 4: Elevación del Eje Z

El eje Z eleva la boquilla y el componente recogido lejos del alimentador. El movimiento vertical estable ayuda a prevenir el desplazamiento o la pérdida del componente.

Paso 5: Inspección y Corrección

Dependiendo de la configuración de la máquina, el componente puede pasar por reconocimiento de visión. El sistema verifica la posición y la rotación antes de la colocación.

Paso 6: Movimiento a la Posición de la PCB

El cabezal viaja a las coordenadas de colocación programadas en la placa de circuito impreso.

Paso 7: Colocación Controlada

El eje Z baja el componente a la altura de colocación definida. El movimiento preciso es importante porque una altura excesiva, insuficiente o un movimiento inestable pueden afectar la calidad de la colocación.

Paso 8: Liberación y Retorno

El componente se libera y el eje Z eleva la boquilla para el siguiente ciclo.

Esta secuencia se repite continuamente. Por lo tanto, la unidad Z debe proporcionar una respuesta estable a través de un número muy grande de ciclos de producción.

Relación Funcional con Otros Sistemas SMT

Una unidad de eje Z correcta por sí sola no puede compensar la selección incorrecta de la boquilla, alimentadores dañados, fugas de vacío, soporte deficiente de la PCB o programación inexacta. La producción confiable depende del sistema completo de la máquina.

Directrices de Instalación

La instalación debe ser realizada por personal de mantenimiento SMT capacitado.

Antes de la Instalación

1. Detenga la máquina según el procedimiento de apagado aprobado.
2. Desconecte la alimentación eléctrica y siga los requisitos de bloqueo de la instalación.
3. Registre las alarmas actuales de la máquina y los síntomas operativos.
4. Fotografíe la posición de instalación original y el enrutamiento de cables.
5. Confirme que la etiqueta de la unidad antigua sea KLW-M71G5-00 o una referencia de reemplazo aprobada.
6. Inspeccione la unidad de reemplazo en busca de daños durante el transporte.
7. Compare conectores, puntos de montaje, longitud del cable e interfaces mecánicas.
8. Prepare herramientas limpias y un área de trabajo protegida contra la electricidad estática.

Durante la Instalación

1. Evite tirar de los conectores por el cable.
2. Proteja los conectores expuestos del polvo y la contaminación.
3. Mantenga los tornillos, arandelas, soportes y espaciadores en sus posiciones originales.
4. No fuerce el conjunto en la ubicación de montaje.
5. Confirme la alineación mecánica antes de apretar los tornillos.
6. Enrute los cables lejos de bordes afilados y secciones móviles.
7. Apriete el hardware de montaje según el procedimiento de servicio de la máquina.
8. Vuelva a verificar cada conexión antes de aplicar energía.

Después de la Instalación

1. Realice la inicialización requerida de la máquina.
2. Verifique que el eje Z se mueva libremente y sin obstrucciones.
3. Ejecute el movimiento a una velocidad segura o reducida.
4. Observe el ruido, la vibración, el movimiento del cable y el estado de la alarma.
5. Complete la calibración de la altura de la boquilla y relacionada con el cabezal.
6. Pruebe la recogida utilizando componentes apropiados.
7. Verifique la altura de colocación en una placa de prueba controlada.
8. Aumente la velocidad de producción gradualmente después de una verificación exitosa.
9. Registre la fecha de reemplazo y los resultados del mantenimiento.

Proceso de Inspección y Control de Calidad

Las pruebas funcionales dependen de la condición del producto, la plataforma de prueba disponible y el acuerdo de pedido. Los compradores que requieran un informe de prueba específico o un video operativo deben indicar el requisito antes de realizar el pedido.

Embalaje y Entrega

La unidad del eje Z es un conjunto industrial de precisión y debe protegerse contra impactos, humedad, polvo y daños en los conectores durante el transporte.

Método de Embalaje Recomendado

Métodos de Envío Disponibles

• DHL express
• FedEx express
• UPS express
• Transporte aéreo internacional
• Envío consolidado
• Transportista designado por el cliente
• Entrega en un almacén de carga nacional

El costo de envío y el tiempo de entrega dependen del destino, el tamaño del paquete, los requisitos declarados y el método de transporte seleccionado.

Cómo Elegir la Unidad de Eje Z Correcta

Elegir un reemplazo basándose únicamente en la apariencia del producto puede llevar a una compra incorrecta. Los conjuntos de motores SMT de apariencia similar pueden tener conectores, posiciones de montaje, parámetros eléctricos, requisitos de desplazamiento o aplicaciones de máquina diferentes.

Paso 1: Verifique el Número de Pieza Completo

Confirme que la etiqueta original muestre:

KLW-M71G5-00

Proporcione también cualquier sufijo o revisión que se muestre en la etiqueta, como una letra adicional o una referencia “X”.

Paso 2: Confirme el Modelo de la Máquina

Proporcione la identificación completa de la máquina:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Otro modelo exacto, cuando sea aplicable

Paso 3: Confirme el Número de Serie de la Máquina

Las máquinas del mismo modelo pueden tener diferentes revisiones de producción o configuraciones de cabezal. El número de serie mejora la verificación técnica.

Paso 4: Confirme el Tipo de Cabezal

La misma serie de máquinas de colocación puede usar diferentes cabezales. Se recomienda una foto de la etiqueta de identificación del cabezal.

Paso 5: Compare los Conectores

Verifique:

• Cantidad de conectores
• Forma del conector
• Disposición de los pines
• Dirección de salida del cable
• Longitud del cable
• Mecanismo de bloqueo

Paso 6: Compare las Interfaces Mecánicas

Verifique:

• Ubicación del orificio de montaje
• Forma del soporte
• Disposición del eje y la guía
• Perfil general
• Posición de enrutamiento del cable

Paso 7: Proporcione Fotos Claras del Producto

Las fotos recomendadas incluyen:

Paso 8: Confirme la Condición del Producto

Elija la opción de suministro requerida:

Paso 9: Confirme la Garantía y las Pruebas

Pida al proveedor que indique:

• Condición del producto
• Método de prueba
• Período de garantía
• Requisitos de devolución
• Tiempo de entrega
• Accesorios incluidos
• Método de embalaje

Información de Pedido

Para una cotización rápida y precisa, proporcione los siguientes detalles:

Proporcionar información completa reduce los retrasos en la cotización y ayuda a prevenir errores de compatibilidad.

Comparación con Piezas Seleccionadas Incorrectamente

Unos minutos dedicados a verificar la unidad original pueden prevenir un tiempo de inactividad significativo de la máquina, costos de devolución y retrasos en la producción.

Recomendaciones de Mantenimiento

Verificaciones Diarias

• Observe ruido anormal del cabezal.
• Verifique alarmas repetidas de recogida o colocación.
• Mantenga el interior de la máquina limpio.
• Monitoree colisiones de boquillas y movimientos inusuales.
• Registre códigos de error recurrentes.

Verificaciones Semanales

• Inspeccione el enrutamiento visible de los cables.
• Verifique si los conectores están flojos.
• Revise los datos de errores repetidos de recogida.
• Inspeccione el área del cabezal en busca de contaminación.
• Confirme que no se esté desarrollando vibración anormal.

Mantenimiento Programado

• Siga el programa de mantenimiento de la máquina.
• Verifique el mecanismo del eje Z y las partes móviles asociadas.
• Realice la calibración después del trabajo mecánico.
• Reemplace boquillas dañadas y piezas relacionadas desgastadas.
• Mantenga repuestos críticos del eje Z almacenados adecuadamente.

Almacenamiento de Repuestos

Preguntas Frecuentes

1. ¿Es KLW-M71G5-00 adecuado para todas las máquinas Yamaha YSM10 y YSM20R?

No necesariamente. Se hace referencia comúnmente para equipos Yamaha YSM10 y YSM20-series, pero el tipo de cabezal, la revisión de la máquina, los conectores y la configuración del número de serie pueden diferir. Por favor, confirme la etiqueta original y proporcione la información de la máquina antes de realizar el pedido.

2. ¿Es este producto solo un motor o un conjunto completo de eje Z?

KLW-M71G5-00 generalmente se suministra e identifica como un Conjunto de Unidad Z. Los componentes exactos incluidos pueden variar según la condición del stock, por lo que los clientes deben confirmar la configuración suministrada utilizando fotos actuales y detalles de cotización.

3. ¿Puede la unidad resolver errores de recogida y colocación?

Puede ayudar cuando el error es causado por un movimiento inestable o defectuoso del eje Z. Sin embargo, los errores de recogida también pueden deberse a boquillas, alimentadores, fugas de vacío, presentación de componentes, calibración, cables, controladores o configuraciones de programa incorrectas.

4. ¿Qué información se requiere antes de la cotización?

Por favor, proporcione el número de pieza, modelo de máquina, número de serie, tipo de cabezal, cantidad requerida, condición de producto deseada, país de entrega y fotos claras de la etiqueta de la unidad original, conectores y estructura de montaje.

5. ¿Se requiere calibración después de reemplazar la unidad del eje Z?

Sí. Después del reemplazo mecánico, los técnicos calificados deben completar la inicialización requerida, la verificación del movimiento, la calibración de la altura de la boquilla, la prueba de recogida y la verificación de colocación antes de devolver la máquina a la producción a velocidad normal.

Contáctenos

¿Busca un reemplazo confiable para su sistema de eje Z de cabezal de montaje Yamaha YSM10 o YSM20R?

Envíenos la siguiente información para una rápida confirmación técnica y cotización:

• Número de pieza: KLW-M71G5-00
• Modelo de máquina Yamaha
• Número de serie de la máquina
• Tipo de cabezal de montaje
• Cantidad requerida
• Condición preferida
• Foto de la etiqueta de la unidad original
• Fotos de conectores y montaje
• País y código postal de entrega

Damos soporte a fábricas SMT globales, equipos de mantenimiento, fabricantes por contrato, centros de reparación y distribuidores de repuestos industriales.

Contáctenos hoy para:

• Confirmación de compatibilidad
• Disponibilidad de stock actual
• Selección de condición del producto
• Fotos de inspección
• Información de embalaje
• Cotización de envío
• Soporte para pedidos a granel
• Repuestos Yamaha SMT relacionados
