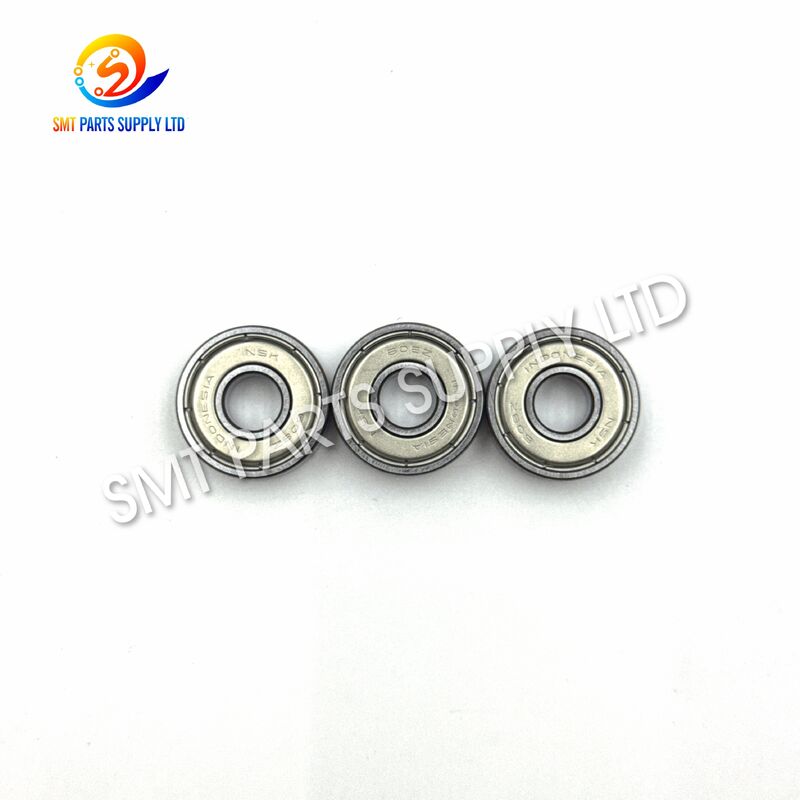

FUJI H4130E NSK 608Z rodamiento blindado de metal con un orificio de 8 mm y un diámetro exterior de 22 mm para máquinas SMT

Rodamiento FUJI H4130E NSK 608Z blindado para máquinas CP6 CP7

El rodamiento FUJI H4130E NSK 608Z es un rodamiento rígido de bolas compacto suministrado para soporte rotativo, transmisión mecánica, rodillos, ejes y posiciones móviles relacionadas en equipos de colocación FUJI SMT compatibles. Con una configuración dimensional estándar de 8 mm de diámetro interior, 22 mm de diámetro exterior y 7 mm de ancho, el rodamiento proporciona una opción de reemplazo práctica para componentes H4130E desgastados o dañados.

Su diseño de pista de rodadura profunda soporta una rotación suave mientras maneja principalmente cargas radiales y cargas axiales limitadas generadas durante la operación normal de la máquina. La estructura blindada de metal ayuda a reducir la entrada de polvo y partículas extrañas mientras retiene el lubricante aplicado de fábrica.

H4130E se referencia comúnmente para máquinas FUJI serie CP, incluidas configuraciones seleccionadas de CP6, CP642, CP643, CP7, CP742, CP743 y CP842. Dado que las posiciones de instalación y los sufijos de los rodamientos pueden variar, los compradores deben confirmar la marca del rodamiento antiguo, el modelo de la máquina, la ubicación del ensamblaje y la disposición del blindaje requerida antes de realizar el pedido.

Identificación del producto

Beneficios clave del producto

Dimensiones estándar compactas

El formato dimensional de 8 × 22 × 7 mm permite que el rodamiento se ajuste a ensamblajes giratorios compactos donde el espacio de instalación es limitado. Sus dimensiones estandarizadas de la serie 608 facilitan la identificación física y la comparación de reemplazo.

Soporte rotativo suave

La pista de rodadura profunda y la estructura de bolas rodantes reducen la fricción de deslizamiento entre el eje y la carcasa. Esto soporta un movimiento más suave que un rodamiento desgastado, agarrotado, contaminado o mal instalado.

Transmisión mecánica estable

Un rodamiento H4130E seleccionado correctamente ayuda a mantener la posición del eje y la consistencia de la rotación. El soporte estable del rodamiento es importante en equipos SMT porque el movimiento irregular puede influir en la sincronización mecánica, la vibración, el funcionamiento del alimentador y la repetibilidad de la colocación.

Construcción blindada de metal

La configuración blindada proporciona una barrera protectora contra partículas de polvo más grandes y material extraño, al tiempo que retiene el lubricante dentro del rodamiento. Esta construcción es adecuada para posiciones mecánicas cerradas o semicerradas donde se requieren baja fricción y tamaño compacto.

Reemplazo de mantenimiento amigable

El rodamiento se puede reemplazar como parte del mantenimiento preventivo, la renovación de la máquina o la reparación de fallas. Reemplazar un rodamiento desgastado antes de un agarrotamiento completo puede ayudar a proteger el eje, la carcasa, la polea, el rodillo y los componentes circundantes.

Adecuado para entornos de producción SMT

El rodamiento H4130E está diseñado para equipos de colocación de componentes electrónicos FUJI compatibles. Puede ser utilizado por fábricas SMT, departamentos de mantenimiento, reconstruidores de máquinas, distribuidores de equipos y empresas de servicio de repuestos.

Causa: Por qué ocurren problemas en los rodamientos

Los rodamientos operan continuamente bajo carga rotatoria, presión de ensamblaje, vibración, variación de temperatura y exposición a la contaminación. Con el tiempo, estas condiciones pueden dañar la pista de rodadura, los elementos rodantes, el blindaje, la jaula o el lubricante.

Causas comunes de falla del rodamiento H4130E

Síntomas típicos de falla

Un rodamiento puede requerir inspección o reemplazo cuando aparecen uno o más de los siguientes síntomas:

• Ruido mecánico inusual durante la operación de la máquina.
• Rugosidad al girar manualmente el eje o el rodillo.
• Aumento de la vibración alrededor de la posición del rodamiento.
• Calor anormal cerca del ensamblaje giratorio.
• Óxido visible, decoloración, daño del blindaje o fuga de grasa.
• Juego radial o axial excesivo.
• Movimiento irregular del eje o rodillo soportado.
• Alarmas mecánicas repetidas relacionadas con el ensamblaje afectado.
• Estabilidad reducida de la máquina después de largos períodos de operación.
• Agarrotamiento del rodamiento o resistencia durante la rotación.

Los síntomas del rodamiento no deben evaluarse solos. Problemas similares también pueden ser causados por un eje doblado, una carcasa desgastada, un sujetador flojo, una correa dañada, una tensión incorrecta, un rodillo contaminado o una desalineación del ensamblaje.

Solución: Reemplazo del rodamiento H4130E desgastado

Reemplazar un rodamiento desgastado con un componente FUJI H4130E NSK 608Z correctamente emparejado puede restaurar el soporte mecánico suave y reducir la fricción no deseada. El reemplazo debe coincidir con las dimensiones originales del rodamiento, la configuración del blindaje, el sufijo de juego, la posición de la máquina y los requisitos de instalación.

Proceso de reemplazo recomendado

Un rodamiento nunca debe instalarse aplicando un impacto incontrolado a través de los elementos rodantes. Al colocar el rodamiento en un eje, la fuerza de instalación normalmente debe aplicarse al anillo interior. Al colocarlo en una carcasa, la fuerza normalmente debe aplicarse al anillo exterior.

Especificaciones técnicas

La referencia oficial de NSK para la serie estándar 608 enumera un diámetro interior de 8 mm, un diámetro exterior de 22 mm, un ancho de 7 mm, una capacidad de carga dinámica básica de aproximadamente 3.650 N, una capacidad de carga estática básica de aproximadamente 1.370 N y velocidades de referencia de hasta 34.000 min⁻¹ con lubricación de grasa. Estos son valores de referencia de la serie estándar en lugar de valores de operación garantizados para cada sufijo H4130E o instalación de máquina.

Nota técnica importante

La designación 608Z generalmente identifica un rodamiento con un blindaje metálico, mientras que 608ZZ, 608ZZ1, o designaciones relacionadas indican diferentes configuraciones de blindaje o específicas del fabricante. Algunos registros comerciales de H4130E identifican el rodamiento como 608Z, mientras que otros listan 608ZZ o 608ZZMC3E.

Por esta razón, el rodamiento suministrado debe confirmarse contra:

• La marca completa en el rodamiento original.
• El número de blindajes metálicos.
• El juego interno o los requisitos del sufijo.
• El modelo de máquina FUJI.
• La posición del ensamblaje.
• Las dimensiones del eje y la carcasa.
• El manual de piezas de la máquina correspondiente.

No seleccione el rodamiento utilizando solo el número base "608" cuando el sufijo completo esté disponible.

Aplicación

El rodamiento FUJI H4130E NSK 608Z se utiliza como componente de soporte mecánico en máquinas de colocación de componentes electrónicos compatibles. Puede instalarse en ensamblajes rotativos donde se requiere un rodamiento compacto para soportar un eje, rodillo, leva, polea, elemento de transmisión u otro componente móvil.

Aplicaciones típicas de equipos

Referencias de máquinas compatibles

H4130E se comercializa comúnmente para configuraciones de máquinas FUJI seleccionadas, que incluyen:

• FUJI CP6.
• FUJI CP642.
• FUJI CP643.
• FUJI CP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• Otros ensamblajes FUJI que utilizan la misma especificación de rodamiento H4130E.

La compatibilidad debe verificarse porque la misma familia de máquinas puede contener diferentes revisiones mecánicas, opciones de ensamblaje, años de producción y sufijos de rodamientos.

Escenarios de uso recomendados

Mantenimiento preventivo programado

Las fábricas que operan líneas SMT de alto volumen pueden mantener rodamientos H4130E en su inventario de mantenimiento. El reemplazo puede programarse cuando la inspección muestre ruido anormal, juego, fricción, contaminación o daño visible.

Reparación de emergencia de máquinas

Cuando un rodamiento falla inesperadamente, un reemplazo verificado puede reducir el tiempo de inactividad del equipo. Para cotizaciones urgentes, los compradores deben proporcionar la marca del rodamiento, el modelo de la máquina, la cantidad requerida y fotografías claras.

Revisión general de máquinas

Durante una revisión general completa de la máquina serie CP, los técnicos pueden inspeccionar los rodamientos en todo el sistema mecánico. Se deben reemplazar los rodamientos que muestren rugosidad, corrosión, juego excesivo o daño en el blindaje.

Renovación de equipos de segunda mano

Las máquinas SMT usadas a menudo requieren una inspección mecánica antes de su instalación en una nueva fábrica. Reemplazar los rodamientos desgastados puede mejorar la estabilidad operativa y reducir el riesgo de mantenimiento durante la puesta en servicio.

Suministro internacional de repuestos

El tamaño compacto del rodamiento H4130E lo hace adecuado para la entrega exprés internacional. Se puede embalar individualmente o combinar con otras piezas de máquinas FUJI en un solo envío.

Cómo funciona

Un rodamiento rígido de bolas consta principalmente de un anillo interior, un anillo exterior, bolas rodantes, una jaula, lubricante y un blindaje protector. El anillo interior normalmente se ajusta alrededor del eje, mientras que el anillo exterior se coloca dentro de la carcasa.

Cuando el eje gira, las bolas ruedan entre las pistas de rodadura interior y exterior. El contacto rodante produce menos fricción que el contacto deslizante directo, lo que permite que el eje o el rodillo se muevan de manera más eficiente.

Principio de funcionamiento

Transmisión de carga

La carga radial se transfiere del eje al anillo interior, a través de las bolas, y al anillo exterior y la carcasa. Un rodamiento de ranura profunda también puede aceptar carga axial limitada en cualquier dirección, pero la carga permitida real depende de la velocidad, el ajuste, la lubricación, la alineación, la temperatura y las condiciones de operación.

Importancia en equipos SMT

Las máquinas de colocación SMT dependen de movimientos mecánicos repetidos y controlados. Un rodamiento con juego excesivo o rugosidad puede introducir vibración y movimiento irregular. Un rodamiento correctamente emparejado soporta la operación estable de la máquina al mantener una rotación más suave y un posicionamiento del eje más consistente.

Ventajas de rendimiento

Rotación de baja fricción

El diseño de bolas rodantes reduce la resistencia mecánica y soporta un movimiento suave en ensamblajes compactos.

Pequeña huella de instalación

Las dimensiones de 8 × 22 × 7 mm proporcionan soporte rotativo sin requerir una carcasa o estructura de eje grande.

Soporte de carga radial

La pista de rodadura profunda es adecuada para soportar cargas radiales comúnmente generadas por ejes giratorios, rodillos y mecanismos de transmisión.

Soporte axial bidireccional limitado

La geometría de la pista de rodadura puede aceptar carga axial limitada desde cualquier dirección cuando el rodamiento se instala y opera correctamente dentro de sus condiciones especificadas.

Exposición reducida a la contaminación

El blindaje metálico ayuda a limitar la entrada de partículas más grandes mientras retiene el lubricante. No es equivalente a un rodamiento completamente sellado por contacto y no debe exponerse a una contaminación líquida pesada.

Estrategia de mantenimiento simple

Dado que el rodamiento es un componente mecánico reemplazable, los equipos de mantenimiento pueden inspeccionarlo y reemplazarlo sin cambiar la máquina completa cuando las piezas circundantes permanecen en servicio.

Directrices de instalación

La instalación correcta tiene un gran efecto en el rendimiento del rodamiento. Un rodamiento nuevo puede fallar rápidamente si se instala con fuerza excesiva, contaminación, desalineación o un ajuste incorrecto.

Antes de la instalación

• Confirme que H4130E es el número de pieza FUJI requerido.
• Verifique la marca completa del rodamiento NSK.
• Mida el diámetro interior, el diámetro exterior y el ancho cuando sea necesario.
• Compare el número y la posición de los blindajes.
• Inspeccione el eje en busca de desgaste, rayones, corrosión o dobleces.
• Inspeccione la carcasa en busca de holgura, deformación o contaminación.
• Prepare herramientas adecuadas para el ajuste y la extracción del rodamiento.
• Mantenga el rodamiento nuevo sellado hasta la instalación.
• Limpie el área de trabajo antes de abrir el paquete.
• Siga el procedimiento de mantenimiento del fabricante de la máquina.

Durante la instalación

• No golpee el rodamiento directamente con un martillo de acero.
• No transfiera la fuerza de presión a través de las bolas.
• Aplique fuerza solo al anillo que recibe el ajuste de interferencia.
• Mantenga el rodamiento cuadrado al eje y la carcasa.
• Evite dañar el blindaje.
• No retire la grasa de fábrica sin una razón técnica.
• No mezcle herramientas de instalación sucias y limpias.
• Confirme que los espaciadores y los componentes de retención estén correctamente posicionados.
• Apriete los sujetadores relacionados de acuerdo con el procedimiento del equipo.
• Gire el ensamblaje manualmente antes de restaurar la energía de la máquina.

Después de la instalación

• Confirme que la rotación es suave y libre de atascos.
• Verifique el ensamblaje en busca de juego excesivo.
• Opere la máquina a una velocidad controlada.
• Escuche clics, raspaduras o ruidos irregulares.
• Observe el área del rodamiento en busca de calor anormal.
• Vuelva a verificar los sujetadores después de la prueba inicial cuando sea necesario.
• Registre la fecha de mantenimiento y la posición de reemplazo.
• Conserve el rodamiento retirado para análisis de fallas si es necesario.

Recomendaciones de mantenimiento

El rodamiento H4130E generalmente se trata como un componente reemplazable. Los intervalos de mantenimiento dependen de las horas de operación, la velocidad, la carga, el entorno, la precisión de la instalación y la condición de la máquina.

Recomendaciones de almacenamiento

• Almacene el rodamiento en su embalaje protector original.
• Manténgalo en un área limpia, seca y con temperatura controlada.
• Evite el contacto directo con agua o productos químicos corrosivos.
• No coloque objetos pesados encima del paquete del rodamiento.
• No abra el paquete hasta la instalación.
• Utilice la gestión de inventario primero en entrar, primero en salir.
• Etiquete el stock con los números de referencia FUJI y NSK.
• Separe los componentes nuevos, usados, reparados y retirados.
• Evite manipular el rodamiento con las manos mojadas o sucias.
• Inspeccione el inventario almacenado durante mucho tiempo antes de la instalación.

Cómo elegir el rodamiento correcto

Seleccionar el rodamiento correcto requiere más que igualar las dimensiones. Dos rodamientos pueden tener el mismo tamaño de 8 × 22 × 7 mm pero diferir en la disposición del blindaje, el juego, la lubricación, la precisión, el diseño de la jaula o la especificación de operación.

Lista de verificación de selección

Selección 608Z y 608ZZ

Un rodamiento 608Z y un 608ZZ normalmente comparten las mismas dimensiones primarias, pero sus disposiciones de blindaje difieren. La configuración del blindaje puede afectar la protección contra la contaminación, la retención de lubricante, la orientación de instalación y la resistencia.

Si el componente original está marcado como 608ZZ, no lo reemplace automáticamente con 608Z sin confirmar el requisito técnico. Del mismo modo, los sufijos como MC3E pueden indicar una especificación interna que debe coincidir cuando sea necesario.

Información recomendada para cotización

Para obtener una cotización precisa, envíe:

1. Nombre del producto: Rodamiento FUJI.
2. Número de pieza FUJI: H4130E.
3. Marca NSK completa.
4. Modelo y número de serie de la máquina.
5. Cantidad requerida.
6. Requisito de condición del producto.
7. Fotografías claras de ambos lados del rodamiento.
8. Fotografía de la posición de instalación cuando sea posible.
9. País de destino y código postal.
10. Fecha de entrega requerida.

Inspección de calidad

Antes del envío, el rodamiento puede ser verificado de acuerdo con los requisitos del pedido confirmado.

Elementos de inspección sugeridos

La inspección no reemplaza la confirmación de compatibilidad en el lado de la máquina. Los compradores siguen siendo responsables de verificar el número de pieza y el sufijo correctos para su equipo.

Embalaje y envío

El rodamiento H4130E es un componente de precisión compacto y debe protegerse contra la contaminación, la humedad, los impactos y la mezcla durante el transporte.

Método de embalaje

• Embalaje protector individual cuando esté disponible.
• Envoltura anticorrosiva y a prueba de polvo.
• Identificación clara del número de pieza.
• Amortiguación interior para evitar el movimiento.
• Cartón de exportación resistente para transporte internacional.
• Etiquetas por lotes para múltiples cantidades.
• Embalaje exterior basado en el peso y destino del envío.
• Embalaje combinado con otras piezas de repuesto SMT bajo pedido.

Opciones de envío

El tiempo de entrega real depende del estado del stock, la cantidad del pedido, la confirmación del pago, el destino, el procesamiento aduanero y el método de transporte seleccionado.

Por qué elegir este producto

• Número de pieza FUJI reconocible H4130E.
• Referencia del rodamiento NSK serie 608.
• Dimensiones de instalación compactas de 8 × 22 × 7 mm.
• Diseño de ranura profunda para un soporte rotativo suave.
• Construcción blindada para una protección práctica contra la contaminación.
• Adecuado para mantenimiento preventivo y correctivo.
• Aplicable a equipos FUJI serie CP compatibles.
• Fácil de combinar con otros pedidos de repuestos SMT.
• Proceso de verificación claro antes del pedido.
• Soporte de embalaje y envío internacional.
• Se aceptan consultas de pequeñas cantidades y pedidos por lotes.
• Se pueden verificar fotografías técnicas antes del envío.

Declaración de compatibilidad y marca comercial

Los nombres, modelos y números de pieza FUJI y NSK se utilizan únicamente para la identificación del producto y la referencia de compatibilidad. A menos que se confirme específicamente en la cotización, ninguna declaración debe interpretarse como autorización, afiliación, respaldo o nombramiento por parte de los respectivos propietarios de marcas comerciales.

La apariencia del producto, las marcas, el embalaje, el lote de producción, el sufijo y las especificaciones pueden variar. La compatibilidad debe confirmarse utilizando el manual de la máquina, la marca del rodamiento original, las dimensiones de la pieza antigua, la posición del ensamblaje y las fotografías proporcionadas por el cliente.

El vendedor no debe describir el producto como "original", "genuino" o "autorizado" a menos que su origen y condición hayan sido verificados para el stock específico que se ofrece.

Preguntas frecuentes

1. ¿Para qué se utiliza el rodamiento FUJI H4130E?

El rodamiento H4130E se utiliza para soportar el movimiento rotativo en ensamblajes de máquinas FUJI SMT compatibles. Dependiendo de la configuración de la máquina, puede operar con un eje, rodillo, leva, polea, mecanismo de transmisión u otro componente giratorio. La posición de instalación exacta debe verificarse en el manual de piezas de la máquina o confirmarse a partir del componente retirado.

2. ¿Cuáles son las dimensiones del rodamiento NSK 608Z?

Las dimensiones estándar del rodamiento de la serie 608 son 8 mm de diámetro interior, 22 mm de diámetro exterior y 7 mm de ancho. Los compradores aún deben medir la pieza antigua y verificar el sufijo completo, ya que los rodamientos con dimensiones externas idénticas pueden tener diferentes blindajes, juegos internos, lubricación y especificaciones de rendimiento.

3. ¿Es H4130E compatible con todas las máquinas FUJI CP6 y CP7?

H4130E se referencia comúnmente para equipos seleccionados CP6, CP642, CP643, CP7, CP742, CP743 y CP842. Sin embargo, la compatibilidad no se puede garantizar solo por la familia de máquinas. Proporcione el modelo exacto de la máquina, el número de serie, la posición de instalación, la marca del rodamiento antiguo y fotografías antes de realizar el pedido.

4. ¿Cuál es la diferencia entre 608Z y 608ZZ?

Ambos normalmente utilizan las mismas dimensiones base de 8 × 22 × 7 mm. La diferencia principal es la disposición del blindaje metálico. Una designación Z generalmente identifica un blindaje, mientras que ZZ identifica blindajes en ambos lados. Los sufijos adicionales pueden indicar el juego, la lubricación o detalles específicos del fabricante. Siempre coincida con la marca original completa.

5. ¿Qué información se requiere para una cotización?

Envíe el número de pieza FUJI H4130E, el código completo del rodamiento NSK, el modelo de la máquina, la cantidad requerida, el requisito de condición del producto, el país de destino y fotografías claras del rodamiento original. Para pedidos urgentes, proporcione también su cuenta de mensajería o método de entrega preferido.

Contáctenos

¿Busca un rodamiento de repuesto confiable para su máquina de colocación FUJI SMT?

Envíenos la siguiente información para una confirmación y cotización precisas:

• Número de pieza FUJI.
• Marca completa del rodamiento NSK.
• Modelo y número de serie de la máquina.
• Cantidad requerida.
• Fotografías de ambos lados del rodamiento.
• Fotografía de la posición de instalación.
• Requisito de condición del producto.
• País de destino y código postal.
• Método de envío preferido.
• Fecha de entrega requerida.

Nuestro equipo de repuestos SMT puede ayudar con la identificación del producto, la verificación de compatibilidad, la confirmación de stock, la planificación de envío combinado y la entrega internacional.

¡Contáctenos hoy mismo para obtener precios, disponibilidad, confirmación técnica y repuestos relacionados para máquinas FUJI SMT!
