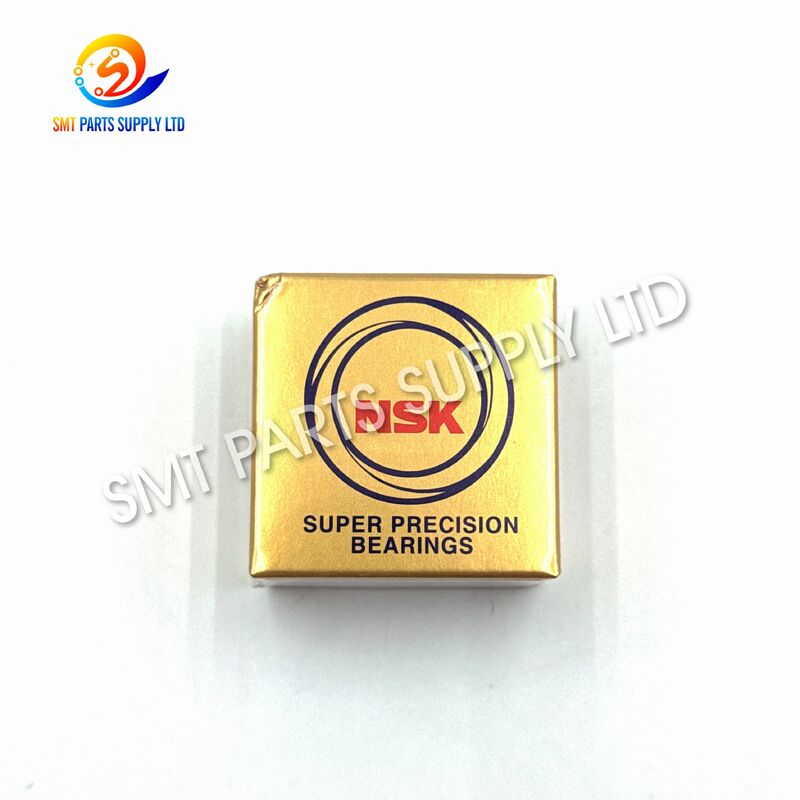

Rodamiento de precisión FUJI NSK 708ATYNDBMP5 H4218K con grado de precisión P5 y disposición dúplex cara a cara para NXT XP143

El rodamiento de precisión FUJI NSK 708ATYNDBMP5 H4218K está diseñado para ensamblajes de movimiento seleccionados utilizados en equipos de colocación de componentes electrónicos FUJI. Comúnmente se hace referencia como un rodamiento de repuesto para configuraciones específicas de FUJI NXT y XP143, aunque el eje de instalación exacto o el módulo mecánico siempre deben confirmarse a través del manual de piezas de la máquina, el dibujo de ensamblaje o la marca del rodamiento extraído.

Este rodamiento de bolas de contacto angular compacto presenta un diámetro interior de 8 mm y un diámetro exterior de 22 mm. La designación completa de NSK identifica una jaula de poliamida, una disposición de rodamientos emparejados espalda con espalda, una precarga media y una clase de precisión P5. Estas características hacen que el rodamiento sea adecuado para aplicaciones que requieren rigidez controlada, guía rotacional precisa y movimiento estable bajo cargas radiales y axiales combinadas.

El rodamiento está destinado a la reparación profesional de máquinas SMT, mantenimiento preventivo programado, reconstrucción de módulos mecánicos y reemplazo de componentes desgastados del sistema de movimiento. La instalación correcta ayuda a mantener un movimiento suave, un posicionamiento consistente y un rendimiento de producción confiable.

La referencia cruzada comercial verificada conecta NSK 708ATYNDBMP5 con referencia de repuesto FUJI H4218K. Las listas de equipos públicos asocian la pieza con equipos de montaje de componentes electrónicos FUJI, incluidas configuraciones seleccionadas de NXT y XP143. Dado que las revisiones de máquinas FUJI pueden usar diferentes disposiciones de rodamientos, la compatibilidad final debe verificarse antes de realizar el pedido.

Identificación del producto

El sistema de designación de NSK identifica TYN como una jaula de poliamida, DB como una disposición dúplex espalda con espalda, M como precarga media y P5 como una clase de precisión. Las disposiciones de rodamientos de contacto angular espalda con espalda pueden soportar cargas radiales y cargas axiales de ambas direcciones, al tiempo que proporcionan una mayor rigidez a los momentos que una disposición cara a cara.

Causa — Por qué el rodamiento original requiere reemplazo

Los rodamientos de precisión operan continuamente dentro de equipos de colocación SMT de alta velocidad. Incluso cuando un rodamiento no muestra daños externos visibles, sus pistas de rodadura internas, elementos rodantes, jaula, condición de lubricación o relación de precarga pueden deteriorarse gradualmente.

Un rodamiento desgastado o instalado incorrectamente puede afectar la estabilidad del conjunto de movimiento y puede crear errores de posicionamiento que parecen originarse en un motor, codificador, husillo de bolas, riel guía o sistema de control.

Causas comunes de desgaste del rodamiento

Síntomas típicos

El personal de mantenimiento puede considerar inspeccionar el rodamiento cuando aparecen una o más de las siguientes condiciones:

• Ruido mecánico anormal durante el movimiento del eje.
• Aumento de la vibración alrededor de la carcasa del rodamiento.
• Posicionamiento inconsistente o desviación de calibración repetida.
• Calor excesivo cerca del eje o del asiento del rodamiento.
• Rotación áspera cuando el mecanismo se mueve manualmente.
• Aumento de la carga del motor o de la corriente del servo.
• Alarmas de movimiento recurrentes sin un fallo eléctrico obvio.
• Fuga visible de grasa o lubricante contaminado.
• Juego axial o holgura radial fuera del rango normal.
• Estabilidad de colocación reducida después de largos períodos de operación.
• Resistencia inusual durante la aceleración o desaceleración.
• Reemplazo repetido de componentes mecánicos adyacentes.

Estos síntomas no prueban automáticamente que el rodamiento esté defectuoso. Los motores, acoplamientos, husillos de bolas, correas, poleas, rieles guía, codificadores, ejes y asientos de montaje también deben inspeccionarse antes de tomar la decisión final de reparación.

Solución — Reemplazo de precisión para un movimiento estable de la máquina

Reemplazar un rodamiento desgastado con el NSK 708ATYNDBMP5 H4218K identificado correctamente ayuda a restaurar el soporte y la guía previstos del ensamblaje mecánico FUJI afectado.

A diferencia de un rodamiento ordinario de propósito general, este modelo utiliza una configuración de contacto angular emparejada con precarga controlada y precisión de precisión. La disposición emparejada es importante porque el par de rodamientos debe funcionar como un solo sistema mecánico. La instalación de un rodamiento no emparejado con una precarga, jaula, tolerancia o disposición de contacto diferente puede cambiar la rigidez del eje y el comportamiento de funcionamiento.

Beneficios de mantenimiento

Por qué el número de modelo completo es importante

La descripción simplificada “708AT” no es suficiente para una adquisición de reemplazo precisa. Los rodamientos que comparten la misma serie básica 708 pueden tener diferentes materiales de jaula, niveles de precarga, disposiciones de emparejamiento, juegos internos y grados de precisión.

Por esta razón, las consultas y los pedidos de compra deben especificar:

NSK 708ATYNDBMP5 / FUJI H4218K

El uso del modelo completo ayuda a prevenir la sustitución por un rodamiento que tenga el tamaño físico correcto pero las características de operación incorrectas.

Especificaciones

Nota técnica importante

El taladro de 8 mm y el diámetro exterior de 22 mm están respaldados por los registros comerciales y de identificación de productos disponibles para NSK 708ATYNDBMP5. Sin embargo, el ancho del rodamiento, la dirección de instalación, las marcas de emparejamiento, la orientación de la precarga, el método de lubricación y el eje exacto de la máquina deben confirmarse con el rodamiento original y la documentación de servicio de FUJI antes de la instalación.

Explicación del código del modelo de rodamiento

Los sufijos son esenciales para la selección del producto. Un rodamiento 708 estándar sin el emparejamiento, precarga, jaula y códigos de precisión correctos no debe considerarse automáticamente un reemplazo equivalente.

Ventajas clave del producto

1. Identificación exacta del modelo completo

El producto se identifica por la designación completa de NSK 708ATYNDBMP5 en lugar de solo la referencia abreviada 708AT. Esto ayuda a los equipos de compras a comparar cotizaciones correctamente y reduce el riesgo de pedir un rodamiento visualmente similar pero técnicamente diferente.

2. Disposición emparejada espalda con espalda

La disposición DB posiciona el par de rodamientos espalda con espalda. Esta estructura proporciona soporte para cargas radiales, cargas axiales en ambas direcciones y cargas de momento generadas por el mecanismo de la máquina.

3. Precarga media controlada

El sufijo M indica precarga media. La precarga reduce el movimiento interno no deseado y aumenta la rigidez del ensamblaje, lo que permite una guía mecánica más estable.

4. Precisión de precisión P5

La designación P5 está destinada a aplicaciones que requieren una mayor precisión dimensional y de funcionamiento que los rodamientos industriales ordinarios. Esto es importante en la maquinaria SMT, donde el movimiento mecánico repetible afecta la estabilidad de la producción.

5. Diseño compacto con taladro de 8 mm

El tamaño compacto del rodamiento es adecuado para ensamblajes de movimiento de precisión donde el espacio de instalación es limitado y se requiere un soporte de eje preciso.

6. Aplicación profesional de mantenimiento SMT

La referencia cruzada H4218K permite una identificación más rápida para el mantenimiento de equipos FUJI, inventario de repuestos, reconstrucción de máquinas y reemplazo de emergencia.

7. Reducción del riesgo de adquisición

La visualización del modelo de rodamiento NSK y el número de pieza FUJI permite a los ingenieros de mantenimiento, distribuidores y departamentos de compras verificar el mismo artículo utilizando diferentes sistemas de documentación.

8. Adecuado para mantenimiento preventivo

El rodamiento se puede almacenar como parte de un programa de mantenimiento planificado para reducir retrasos cuando se detectan vibraciones, ruido o desgaste mecánico.

Aplicación

El FUJI NSK 708ATYNDBMP5 H4218K está destinado a ensamblajes mecánicos de precisión en equipos de colocación de componentes electrónicos.

Áreas de aplicación principales

Usuarios aplicables

• Propietarios de máquinas SMT.
• Proveedores de servicios de fabricación de electrónica.
• Fábricas de ensamblaje de PCB.
• Departamentos de mantenimiento de equipos FUJI.
• Empresas independientes de reparación de SMT.
• Empresas de reconstrucción de máquinas.
• Distribuidores de repuestos SMT.
• Ingenieros de servicio en el extranjero.
• Equipos de mantenimiento de automatización industrial.
• Integradores de líneas de producción de electrónica.

Declaración de compatibilidad

El rodamiento H4218K se comercializa públicamente para equipos FUJI NXT y XP143 seleccionados, pero las generaciones de máquinas individuales, los rangos de números de serie, las revisiones mecánicas y los ensamblajes de ejes pueden diferir.

Antes de realizar el pedido, el comprador debe proporcionar al menos uno de los siguientes:

• Una fotografía clara del rodamiento extraído.
• Marca completa del rodamiento en el anillo del rodamiento o en el paquete.
• Número de pieza FUJI H4218K de la BOM de la máquina.
• Modelo y número de serie de la máquina.
• Nombre del ensamblaje mecánico.
• Posición del eje o de instalación.
• Captura de pantalla del manual de piezas.
• Cantidad requerida por ensamblaje.

Cómo funciona

Los rodamientos de bolas de contacto angular utilizan pistas de rodadura que están desfasadas entre sí. La línea de contacto entre las bolas y las pistas de rodadura se posiciona en un ángulo con respecto al plano radial. Esto permite que el rodamiento soporte carga radial junto con carga axial.

Un solo rodamiento de contacto angular normalmente soporta la fuerza axial principalmente en una dirección. En un conjunto emparejado espalda con espalda, se instalan dos rodamientos en direcciones opuestas. Por lo tanto, el par puede soportar fuerzas axiales de ambas direcciones y proporcionar una mayor resistencia a los momentos de vuelco.

Secuencia operativa

Función de la disposición espalda con espalda

Un par de rodamientos espalda con espalda tiene una distancia relativamente amplia entre sus centros de carga efectivos. Esto proporciona una mayor capacidad de carga de momento y soporta una disposición mecánica rígida.

Para equipos SMT, esto puede contribuir a:

• Soporte de eje estable.
• Movimiento axial controlado.
• Juego no deseado reducido.
• Aceleración y desaceleración consistentes.
• Mejor respuesta durante ciclos de operación repetidos.
• Mejor repetibilidad mecánica después de una instalación correcta.
• Comportamiento de servo más predecible.
• Reducción de vibraciones causadas por juego interno excesivo.

Función de la precarga

La precarga aplica una fuerza interna controlada al conjunto de rodamientos emparejado antes de que se introduzca la carga operativa externa.

Los efectos previstos incluyen:

• Aumento de la rigidez mecánica.
• Reducción del desplazamiento axial.
• Control del juego interno.
• Mejora de la estabilidad de funcionamiento.
• Reducción del deslizamiento de los elementos rodantes.
• Soporte de movimiento repetible.
• Mejora de la respuesta durante los cambios de dirección.

La precarga no debe añadirse arbitrariamente durante la instalación. El conjunto de rodamientos ya tiene una condición emparejada especificada, y una presión de ensamblaje excesiva puede crear calor, par o falla prematura anormales.

Recomendaciones de instalación

La instalación debe ser realizada por un técnico familiarizado con el manejo de rodamientos de precisión y el mantenimiento de equipos FUJI.

Antes de la instalación

1. Confirmar el modelo completo 708ATYNDBMP5.
2. Confirmar la referencia FUJI H4218K.
3. Comparar el rodamiento nuevo con el rodamiento extraído.
4. Verificar el paquete en busca de marcas de conjunto emparejado.
5. Verificar la dirección de instalación.
6. Inspeccionar el eje y la carcasa en busca de daños.
7. Medir el ajuste del eje y la carcasa si es necesario.
8. Limpiar el área de trabajo y las herramientas de instalación.
9. Confirmar el requisito de lubricante correcto.
10. Revisar el manual de servicio de la máquina.

Durante la instalación

• No aplicar fuerza de montaje a través de las bolas.
• Aplicar fuerza solo al anillo que se está ajustando a presión.
• No separar ni mezclar pares de rodamientos emparejados.
• Mantener visibles las marcas de emparejamiento y la orientación.
• Evitar el impacto directo del martillo.
• Utilizar un calentador de rodamientos limpio o una prensa de precisión cuando sea necesario.
• Proteger las pistas de rodadura de partículas metálicas y polvo.
• No tocar superficies limpias con guantes contaminados.
• No lavar el lubricante de fábrica a menos que se especifique.
• Apretar los componentes relacionados según las especificaciones de servicio.

Después de la instalación

Cómo elegir

No se recomienda elegir un rodamiento solo por su apariencia externa o dimensiones básicas. El sufijo completo afecta la construcción interna y el rendimiento.

Lista de verificación de selección

No sustituir basándose únicamente en estos factores

• Mismo diámetro interior.
• Mismo diámetro exterior.
• Apariencia similar del rodamiento.
• Mismo número básico 708.
• Precio de compra más bajo.
• Descripción de vendedor no verificada.
• Modelo de máquina FUJI similar.
• Eje mecánico similar.
• Rodamiento sin marca de sufijo visible.
• Rodamientos mezclados de diferentes conjuntos.

Información de consulta recomendada

Para una cotización más rápida y precisa, envíe:

Inspección de calidad

Antes del envío, el rodamiento debe ser verificado de acuerdo con la condición de suministro acordada.

Elementos de inspección recomendados

Recomendaciones de almacenamiento

• Almacenar en un ambiente interior limpio y seco.
• Mantener el rodamiento dentro del embalaje protector hasta la instalación.
• Evitar el contacto directo con agua o productos químicos corrosivos.
• No colocar productos pesados sobre el embalaje del rodamiento.
• Prevenir golpes y vibraciones durante el almacenamiento.
• Mantener una identificación clara del almacén.
• Mantener juntos los conjuntos emparejados.
• Utilizar control de inventario primero en entrar, primero en salir.
• Evitar la apertura innecesaria del paquete.
• Inspeccionar piezas almacenadas durante mucho tiempo antes de la instalación.

Preguntas frecuentes

1. ¿Cuál es el número de modelo completo del rodamiento H4218K?

El modelo completo del rodamiento NSK es 708ATYNDBMP5. “708AT” es solo una referencia abreviada y no muestra la jaula, la disposición emparejada, la precarga o la clase de precisión. Los pedidos de compra deben utilizar el número de modelo completo junto con el número de pieza FUJI H4218K.

2. ¿Es H4218K adecuado para todas las máquinas FUJI NXT o XP143?

No. Las listas de repuestos públicas asocian H4218K con aplicaciones FUJI NXT y XP143 seleccionadas, pero el eje exacto, el módulo mecánico, el rango de números de serie y la revisión de la máquina pueden diferir. La compatibilidad debe confirmarse con la marca del rodamiento original, la BOM de FUJI o el manual de servicio.

3. ¿Qué significan DB, M y P5?

DB indica una disposición de rodamientos emparejados espalda con espalda. M indica precarga media y P5 indica una clase de precisión. Estos sufijos afectan la rigidez, el juego de operación y la precisión de funcionamiento, por lo que no deben omitirse al seleccionar un reemplazo.

4. ¿Puede un rodamiento 708 estándar reemplazar a 708ATYNDBMP5?

Un rodamiento 708 estándar no debe tratarse como un reemplazo automático. Puede tener una disposición de contacto, jaula, precarga, disposición de emparejamiento o grado de precisión diferente. Incluso cuando las dimensiones externas parecen similares, el rendimiento del movimiento de la máquina puede ser diferente.

5. ¿Qué información se requiere antes de la cotización?

Por favor, proporcione la marca completa del rodamiento, el número de pieza FUJI, el modelo de la máquina, el número de serie, la posición de instalación, la cantidad requerida, la condición del producto y el país de destino. Se recomienda encarecidamente una fotografía del rodamiento extraído y la etiqueta del paquete para la verificación final.

Contáctenos

¿Busca un rodamiento FUJI H4218K confiable para el mantenimiento de máquinas SMT?

Envíenos el modelo de su máquina, número de serie, cantidad requerida, posición de instalación y una foto clara del rodamiento extraído. Nuestro equipo verificará la identificación NSK 708ATYNDBMP5 antes de la cotización y ayudará a reducir el riesgo de pedir una especificación incorrecta.

Apoyamos:

• Verificación rápida del modelo.
• Consulta profesional de repuestos SMT.
• Suministro de rodamientos nuevos.
• Embalaje de exportación internacional.
• Opciones de entrega a nivel mundial.
• Consultas de mantenimiento urgentes.
• Cotizaciones de repuestos multi-artículo.
• Consolidación de piezas de máquinas FUJI.
• Fotos del producto antes del envío.
• Preparación de factura comercial y lista de empaque.

Póngase en contacto con SMT PARTS SUPPLY LTD. hoy mismo para conocer la disponibilidad, precios, tiempo de entrega y confirmación técnica.

Plantilla de consulta

Descargo de responsabilidad de compatibilidad y marca comercial

Los nombres FUJI y NSK, los modelos de máquinas y los números de pieza se utilizan solo para fines de identificación del producto y referencia de compatibilidad. Esta página de producto no implica patrocinio, autorización o afiliación a menos que se indique específicamente en la cotización comercial.

La compatibilidad de la máquina puede variar según el año de producción, el número de serie, la revisión del ensamblaje y el historial de mantenimiento. Los compradores deben confirmar el modelo exacto del rodamiento y el número de pieza FUJI antes de la compra. La instalación final debe ser completada por personal de mantenimiento calificado.
