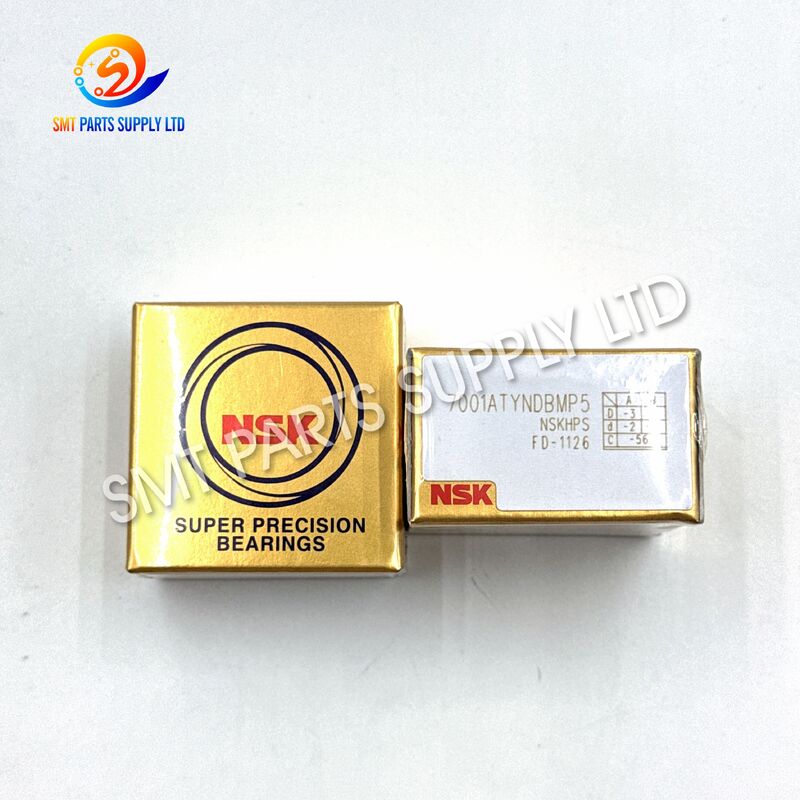

Rodamiento de precisión del eje Y de FUJI NXT Rodamiento de bolitas de contacto angular de la serie NSK 7001AT 12 × 28 × 8 mm

Rodamiento de precisión del eje Y de FUJI H4209W NSK 7001ATYNDBMP5 NXT

El rodamiento FUJI H4209W es un componente de soporte de movimiento de precisión utilizado en el mecanismo del eje Y del equipo de colocación de montaje en superficie FUJI NXT. Se identifica comúnmente con la serie de rodamientos NSK 7001AT, con designaciones completas como 7001ATYNDBMP5 o 7001ATYDBC8P5 que aparecen en diferentes referencias de piezas. El sobre dimensional estándar asociado con este producto es de 12 mm de diámetro interior, 28 mm de diámetro exterior y 8 mm de ancho. La información pública de piezas de NXT identifica H4209W como un rodamiento instalado en el conjunto de husillo de bolas del eje Y, donde se pueden mostrar dos piezas en la estructura mecánica relacionada.

Diseñado para soporte giratorio de precisión, este rodamiento de contacto angular ayuda a controlar el movimiento radial y el desplazamiento axial dentro del mecanismo de posicionamiento. La selección correcta de los rodamientos, la dirección de instalación, la disposición coincidente, la condición de lubricación y la precarga son importantes para mantener un movimiento suave del eje y un posicionamiento confiable.

Este producto es adecuado para fábricas de SMT, empresas de mantenimiento de máquinas, reconstructores de equipos, distribuidores de repuestos y equipos de servicio técnico que requieren un rodamiento de repuesto para los conjuntos de movimiento FUJI NXT. Los compradores deben confirmar la configuración de la máquina, la marca del rodamiento instalado, la posición de ensamblaje y la cantidad requerida antes de realizar un pedido.

Identificación clave del producto

El número de pieza H4209W está asociado con las aplicaciones de rodamientos FUJI NXT, mientras que la información disponible sobre la lista de piezas coloca el rodamiento en una estructura de husillo de bolas del eje Y.

Características del producto

Causa

¿Por qué es necesario reemplazar un rodamiento del eje Y NXT?

El eje Y de una máquina de colocación SMT realiza frecuentes movimientos de aceleración, desaceleración, posicionamiento y retorno durante la producción. El rodamiento que soporta el husillo de bolas o el eje giratorio debe funcionar repetidamente mientras mantiene un movimiento axial y radial controlado. Con el tiempo, el desgaste mecánico o los problemas relacionados con la instalación pueden reducir el rendimiento del rodamiento.

1. Fatiga mecánica a largo plazo

Los ciclos de producción continuos exponen las pistas de rodamiento y los elementos rodantes a cargas repetidas. Incluso cuando la máquina recibe el mantenimiento correcto, las horas de funcionamiento prolongadas pueden aumentar gradualmente el espacio libre interno, la fatiga de la superficie, la vibración o la resistencia a la rodadura.

2. Deterioro de la lubricación

La grasa puede degradarse debido a la temperatura de funcionamiento, contaminación, tiempo de servicio excesivo, lubricante incompatible o cantidad de lubricante incorrecta. Una lubricación insuficiente aumenta la fricción, mientras que el exceso de grasa puede aumentar la resistencia y la temperatura de funcionamiento.

3. Polvo y contaminación

Los entornos de producción SMT pueden contener polvo fino, restos de componentes, lubricante seco, partículas de embalaje o residuos de mantenimiento. Los contaminantes que ingresan al área del rodamiento pueden dañar la superficie de la pista de rodadura y generar ruidos o vibraciones anormales.

4. Precarga incorrecta del rodamiento

Los rodamientos de contacto angular son sensibles a la disposición de montaje y a la precarga. Una precarga excesiva puede generar calor, ruido y desgaste prematuro. Una precarga insuficiente puede crear movimiento axial, rigidez reducida o posicionamiento inestable del eje.

5. Desalineación

Una carcasa de rodamiento desalineada, un eje doblado, un husillo de bolas dañado, una superficie de montaje desigual o una contratuerca mal apretada pueden generar una carga anormal sobre el rodamiento. Reemplazar el rodamiento sin corregir el problema de alineación puede provocar fallas repetidas.

6. Instalación incorrecta

La fuerza de presión aplicada a través de los elementos rodantes, el impacto de un martillo, la contaminación durante el montaje, la dirección de instalación incorrecta o el par de apriete incontrolado pueden dañar un rodamiento nuevo antes de que la máquina vuelva a la producción.

7. Colisión o parada de emergencia

Una colisión mecánica, una parada abrupta del eje, una resistencia excesiva o una obstrucción del husillo de bolas pueden transferir la carga de impacto a los cojinetes de soporte. El rodamiento puede permanecer operativo pero desarrollar ruido, vibración o precisión de posicionamiento reducida más adelante.

Síntomas comunes de falla

Estos síntomas no son causados ​​exclusivamente por el rodamiento. También se deben inspeccionar el husillo de bolas, el acoplamiento, el motor, la guía lineal, la contratuerca, el codificador, el sistema de lubricación y la carcasa de montaje antes de reemplazarlos.

Solución

Reemplazo de precisión para la posición de soporte del eje Y de FUJI NXT

Reemplazar el rodamiento H4209W desgastado puede ayudar a restaurar el movimiento suave del eje Y cuando la inspección confirma que el rodamiento está dañado o ya no cumple con la condición de rotación requerida. Un correcto procedimiento de reemplazo debe incluir identificación, inspección, limpieza, instalación, ajuste y verificación operativa.

Proceso de reemplazo recomendado

Notas importantes de instalación

• No golpee el rodamiento directamente con un martillo de metal.
• No transfiera la fuerza de presión a través de las bolas.
• Mantenga limpios el banco de trabajo, las herramientas, el eje, la carcasa y el cojinete.
• No mezcle especificaciones de rodamientos incomparables sin confirmación técnica.
• No cambie la dirección de instalación de un rodamiento de contacto angular.
• No aplique un lubricante no especificado.
• No reutilice una contratuerca, un espaciador, un collar o un componente de retención dañados.
• Verifique que el husillo de bolas no esté doblado, desgastado, rayado o tenga resistencia anormal.
• Verifique las guías lineales antes de asumir que todos los problemas del eje Y son causados ​​por el rodamiento.
• Siga el manual de mantenimiento del equipo y los procedimientos de seguridad del sitio.

Presupuesto

Especificaciones del producto principal

Las referencias comerciales y de rodamientos públicos identifican la plataforma dimensional 7001A con un diámetro interior de 12 mm, un diámetro exterior de 28 mm y un ancho de 8 mm. Los registros H4209W disponibles también identifican el componente como un rodamiento NSK para equipos FUJI NXT.

Tabla de verificación de sufijos

La interpretación de sufijos no debe utilizarse como único criterio de compra. Se deben comprobar conjuntamente la documentación completa sobre el marcado, la disposición de los rodamientos, la configuración de la máquina y el montaje.

Control de calidad

Inspección entrante

Cada rodamiento suministrado debe compararse con los requisitos del pedido antes del envío. El proceso de inspección puede incluir:

• Comparación de números de pieza FUJI.
• Modelo NSK y comparación de sufijos.
• Medición del diámetro interior.
• Medición del diámetro exterior.
• Medida de ancho.
• Inspección del aspecto de superficies y pistas de rodadura.
• Inspección de corrosión y contaminación.
• Inspección del estado del embalaje.
• Inspección manual de condición rotacional.
• Verificación de cantidad.
• Verificación de etiquetas y lotes.
• Foto de confirmación cuando se solicite.

Verificación previa al envío

Solicitud

Aplicación de equipo primario

El rodamiento H4209W se comercializa principalmente como rodamiento de repuesto de precisión para equipos de colocación FUJI NXT SMT. Los registros de la lista de piezas lo conectan con un conjunto de husillo de bolas del eje Y NXT.

Áreas de aplicación típicas

Compradores adecuados

• Plantas de fabricación de electrónica SMT.
• Instalaciones de producción de EMS.
• Usuarios de equipos FUJI.
• Empresas de reparación de máquinas SMT.
• Talleres de reconstrucción de máquinas de colocación.
• Equipos de mantenimiento de automatización industrial.
• Distribuidores de repuestos SMT.
• Proveedores de servicios de equipos en el extranjero.
• Departamentos de ingeniería de fábrica.
• Equipos de mantenimiento preventivo.

Cómo funciona

Principio del rodamiento de contacto angular

Un rodamiento de bolas de contacto angular utiliza una geometría de pista de rodadura que crea una línea de contacto entre las bolas y las pistas de rodadura en ángulo con respecto al plano radial. Este diseño permite que el rodamiento soporte carga radial y carga axial al mismo tiempo. NSK describe los rodamientos de bolas de contacto angular como productos adecuados para cargas combinadas, con diferentes configuraciones seleccionadas según la dirección de la carga axial y la rigidez requerida.

Función en el mecanismo del eje Y

Dentro de un eje de posicionamiento de precisión, el servomotor hace girar el husillo de bolas. La tuerca del husillo de bolas convierte el movimiento giratorio en movimiento lineal, lo que hace que la estructura de la máquina se desplace a lo largo del eje Y.

El cojinete de soporte realiza varias funciones importantes:

1. Soporta el extremo giratorio del husillo de bolas.
2. Ayuda a controlar el desplazamiento axial.
3. Mantiene la alineación rotacional.
4. Contribuye a la rigidez del sistema de propulsión.
5. Reduce el movimiento no deseado durante la aceleración.
6. Ayuda al servosistema a producir un posicionamiento consistente.
7. Admite el movimiento repetible de la máquina durante ciclos continuos.

Por qué es importante la rigidez de los rodamientos

Durante una aceleración o desaceleración rápida, la fuerza axial puede actuar sobre el soporte del husillo de bolas. Si el rodamiento tiene un juego excesivo, el tornillo puede moverse ligeramente en la dirección axial. Este movimiento puede reducir la estabilidad del posicionamiento y crear una respuesta mecánica inconsistente.

Un rodamiento de contacto angular correctamente seleccionado e instalado proporciona un soporte controlado. Cuando la disposición de los rodamientos, la precarga, la lubricación, el ajuste del eje y el ajuste de la carcasa son correctos, el eje puede funcionar con una rotación más suave y un posicionamiento más estable.

Relación con otros componentes

El reemplazo de un rodamiento no corregirá un husillo de bolas dañado, una guía lineal desgastada, un acoplamiento flojo, un motor defectuoso o una configuración de servo incorrecta. Se recomienda un diagnóstico mecánico completo.

Beneficios de rendimiento

1. Soporte de eje estable

El rodamiento ayuda a estabilizar el husillo de bolas giratorio y limitar el movimiento no deseado del eje.

2. Viaje mecánico suave

El contacto rodante correcto reduce la fricción en comparación con el soporte deslizante y promueve un movimiento más suave del eje Y.

3. Posición axial controlada

El diseño de contacto angular soporta la fuerza axial y ayuda a mantener la posición prevista del husillo de bolas.

4. Capacidad de movimiento de precisión

Un rodamiento adecuado de grado de precisión respalda los requisitos de repetibilidad de los equipos de colocación SMT.

5. Vibración mecánica reducida

Reemplazar un rodamiento desgastado o dañado puede reducir la vibración y el ruido verificados relacionados con el rodamiento.

6. Eficiencia del mantenimiento

El uso de la identificación correcta H4209W y NSK reduce el riesgo de pedir un rodamiento estándar no relacionado.

7. Fiabilidad de la producción

El reemplazo preventivo puede reducir la posibilidad de que se produzca una parada inesperada del eje causada por un daño progresivo en los rodamientos.

8. Reconstruir la compatibilidad

El componente es adecuado para talleres de mantenimiento que reconstruyen o restauran conjuntos de movimiento FUJI NXT.

Comparación con un rodamiento de uso general

Un rodamiento con las mismas dimensiones de 12 × 28 × 8 mm no es automáticamente un reemplazo aceptable. El diseño interno, el ángulo de contacto, el grado de precisión, el tipo de jaula, la condición de coincidencia, la precarga y el sufijo pueden diferir.

Cómo elegir

Paso 1: Confirme el número de pieza de FUJI

Verifique si la lista de piezas de la máquina, el documento de servicio, el paquete retirado o el registro de mantenimiento identifican el componente requerido como H4209W.

Paso 2: Registre la marca de rodamiento completa

No proporcione solo "7001". Fotografíe o anote todos los caracteres grabados en el rodamiento, incluidos prefijos y sufijos.

Las posibles marcas en las referencias disponibles incluyen:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Debido a que los registros completos de sufijos difieren entre los listados disponibles y los documentos de piezas, la marca de rodamiento eliminada debe tratarse como la referencia de compra principal.

Paso 3: Confirme las dimensiones

Medir o verificar:

• Diámetro interior: 12 mm.
• Diámetro exterior: 28 mm.
• Ancho: 8 mm.

Paso 4: Confirmar el equipo

Proporcione la siguiente información:

• Marca de la máquina.
• Serie de máquinas.
• Generación de máquinas.
• Número de módulo.
• Número de serie de la máquina.
• Posición del eje.
• Nombre de la asamblea.
• Número de pieza existente.

Paso 5: Confirme la disposición de los rodamientos

Pregunte al ingeniero de mantenimiento si el conjunto utiliza:

• Un rodamiento.
• Dos rodamientos individuales.
• Un par emparejado.
• Disposición espalda con espalda.
• Disposición presencial.
• Soporte de extremo fijo.
• Soporte de extremo flotante.
• Configuración específica de precarga o espaciador.

Paso 6: Confirme la condición requerida

Las condiciones de suministro disponibles pueden incluir:

El estado real del suministro debe indicarse claramente en la cotización. "Original", "nuevo", "usado" y "reemplazo" nunca deben asumirse únicamente a partir del número de modelo.

Paso 7: proporcione fotos

Las fotos útiles incluyen:

• Grabado de rodamientos.
• Etiqueta de embalaje original.
• Etiqueta de piezas FUJI.
• Posición instalada.
• Conjunto soporte husillo de bolas.
• Placa de identificación de la máquina.
• Se quitó el cojinete de ambos lados.
• Disposición de espaciador, collar y contratuerca.

Paso 8: Confirmar cantidad

Un diagrama de piezas puede mostrar dos rodamientos H4209W en el conjunto del eje Y relacionado, pero la cantidad de compra debe confirmarse de acuerdo con el módulo exacto y el alcance del mantenimiento.

Información de pedido

Proporcione los siguientes detalles para una cotización rápida y precisa:

Embalaje y envío

Los rodamientos de precisión requieren una protección cuidadosa contra impactos, humedad, polvo y corrosión durante el transporte.

Proceso de embalaje estándar

1. Se confirma la identificación del rodamiento.
2. El rodamiento se coloca en un embalaje interior protector.
3. Cuando sea necesario se añade material resistente a la humedad.
4. El producto está protegido contra movimientos dentro de la caja.
5. La etiqueta externa incluye el número de pieza y la cantidad.
6. El paquete se coloca en una caja de envío reforzada.
7. La documentación de exportación se prepara según el pedido.

Opciones de envío disponibles

• DHL expreso.
• FedEx expreso.
• UPS expreso.
• Transporte aéreo.
• Transporte marítimo para pedidos consolidados.
• Transportista designado por el cliente.
• Cuenta de mensajería del cliente.
• Envío combinado con otros repuestos SMT.

Recomendaciones de almacenamiento

• Mantenga el rodamiento en su embalaje protector original hasta el momento de su instalación.
• Guárdelo en un área interior limpia y seca.
• Evite la exposición a la condensación o productos químicos corrosivos.
• No coloque productos pesados ​​sobre el paquete de rodamientos.
• Mantenga el producto alejado del polvo metálico y de restos de mecanizado.
• No abra el embalaje innecesariamente.
• Utilice guantes limpios durante la inspección e instalación.
• Rotar el inventario según la fecha de recepción.
• Vuelva a comprobar el estado después de un almacenamiento prolongado.
• Evite el contacto directo con las manos desnudas sobre superficies de precisión.

Preguntas frecuentes

P1: ¿H4209W es lo mismo que NSK 7001ATYNDBMP5?

H4209W es la referencia de repuesto FUJI comúnmente asociada a un rodamiento de precisión NSK serie 7001AT para equipos NXT. Algunos registros comerciales utilizan 7001ATYNDBMP5, mientras que un registro de lista de piezas muestra 7001ATYDBC8P5. Confirme la marca completa en el rodamiento retirado antes de realizar el pedido.

P2: ¿Cuáles son las dimensiones del rodamiento H4209W?

Las dimensiones comúnmente documentadas son 12 mm de diámetro interior, 28 mm de diámetro exterior y 8 mm de ancho. Sin embargo, las dimensiones por sí solas no son suficientes para el reemplazo porque también se deben verificar la clase de precisión, el diseño de los contactos, la disposición coincidente, el tipo de jaula y los sufijos relacionados con la precarga.

P3: ¿Dónde se utiliza este rodamiento en una máquina FUJI NXT?

La información de piezas NXT disponible identifica H4209W como un rodamiento en un conjunto relacionado con un husillo de bolas del eje Y. La posición de instalación precisa puede variar según la configuración del módulo y de la máquina, por lo que los compradores deben proporcionar el modelo del equipo, el número de módulo y la fotografía del ensamblaje.

P4: ¿Puedo utilizar un rodamiento estándar 7001 en su lugar?

No se debe instalar automáticamente un rodamiento estándar con las mismas dimensiones. El rodamiento original puede requerir un diseño de contacto angular, una clase de precisión, una jaula, una configuración interna, una disposición coincidente o una precarga específicos. Compare siempre el sufijo completo y los requisitos de la aplicación.

P5: ¿Qué información se requiere antes de la cotización?

Envíe H4209W, la marca completa del rodamiento NSK, la cantidad requerida, el modelo de la máquina, el número de serie de la máquina, la posición de instalación, la condición requerida y fotografías claras. Estos detalles permiten al proveedor verificar la compatibilidad y evitar demoras causadas por información de sufijo incompleta.
