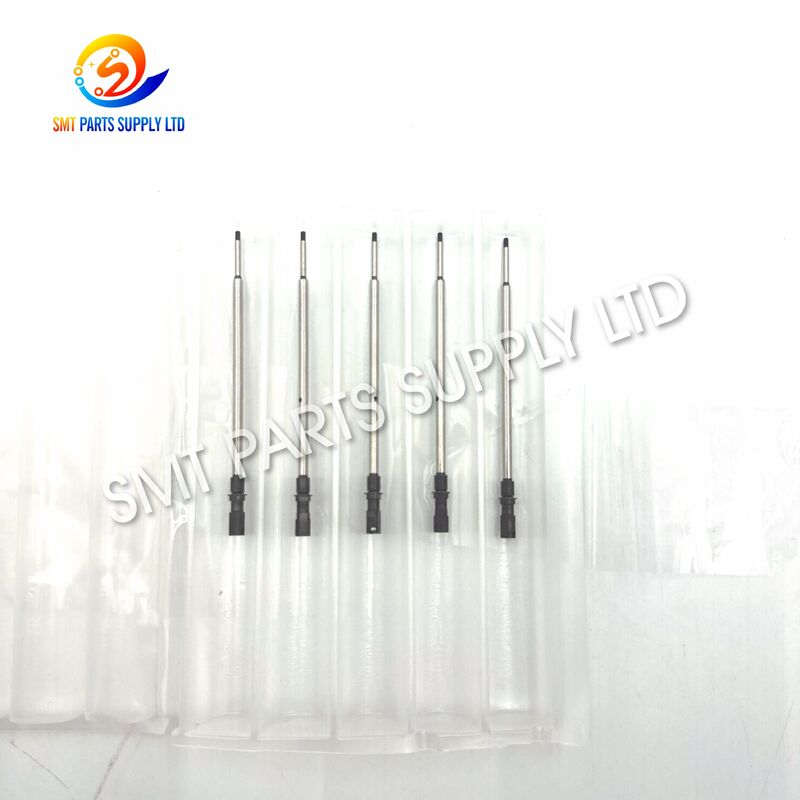

Eje de boquilla FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Precision NXT H24

ElEje de boquilla de cabezal FUJI 2AGTHA004600, 2SGTHA000500 y 2AGTHA009100 NXT H24es un componente mecánico de precisión utilizado dentro del mecanismo de boquilla de un cabezal de colocación H24. Está diseñado para equipos de recogida y colocación FUJI NXT y admite un movimiento preciso, suave y repetible del eje de la boquilla durante las operaciones de recogida y colocación de componentes.

Este eje también puede describirse como eje de jeringa H24, eje de soporte de boquilla, eje de cabezal de colocación o eje impulsor de boquilla. Generalmente se requiere cuando el componente instalado se desgasta, raya, dobla, contamina o daña mecánicamente.

El producto es adecuado para mantenimiento preventivo, reconstrucción de cabezales de colocación, reparaciones de emergencia e inventario de repuestos de fábrica. Pueden estar disponibles opciones de suministro originales y compatibles según el stock, los requisitos de entrega y las especificaciones del cliente. Debido a que diferentes números de pieza pueden representar diferentes revisiones o configuraciones de ensamblaje, los compradores deben proporcionar el modelo de la máquina, la etiqueta del cabezal H24, el número de pieza anterior, fotografías y dimensiones para su confirmación.

El eje de la boquilla realiza frecuentes movimientos verticales durante las operaciones normales de colocación de SMT. En la producción de gran volumen, el componente puede completar millones de ciclos de movimiento mientras trabaja dentro del cabezal de colocación.

El desgaste mecánico, la contaminación, la colisión de las boquillas, el mantenimiento incorrecto o la instalación incorrecta pueden reducir gradualmente la precisión del movimiento. Un eje dañado puede causar fallas intermitentes antes de que ocurra una falla completa de la máquina.

Un problema en el eje de la boquilla puede producir uno o más de los siguientes síntomas:

• El movimiento de la boquilla es más lento de lo normal.
• La boquilla no regresa suavemente.
• Los errores de recogida ocurren de forma intermitente.
• La precisión de la colocación se vuelve inestable.
• El cabezal produce un ruido mecánico anormal.
• La altura de la boquilla parece inconsistente.
• El eje presenta rayones o desgaste visibles.
• El mecanismo de la boquilla se atasca durante la verificación manual.
• Las tasas de rechazo de colocaciones aumentan inesperadamente.
• Aparece una alarma de la máquina después del movimiento de la cabeza.
• El eje instalado está visiblemente doblado.
• Se producen errores repetidos relacionados con las boquillas en la misma posición del cabezal.

Estos síntomas también pueden ser causados ​​por boquillas, resortes, soportes, sellos, sensores, componentes de vacío, alimentadores, presentación de componentes o calibración de la máquina. Por lo tanto, se debe inspeccionar todo el mecanismo del cabezal antes de reemplazar el eje.

Reemplazar un eje de boquilla H24 desgastado o dañado puede ayudar a restaurar el movimiento controlado dentro del mecanismo del cabezal de colocación. El reemplazo correcto debe coincidir con la versión del cabezal requerida, el número de pieza, las dimensiones físicas, la estructura de montaje, la condición de la superficie y la posición de instalación.

Un proceso estructurado de verificación y reemplazo reduce los riesgos de piezas incorrectas.

El eje no debe seleccionarse únicamente por su apariencia. Los componentes del cabezal SMT de precisión pueden tener un aspecto similar aunque tengan diferentes longitudes, diámetros, estructuras finales, ranuras, hombros, características de montaje o revisiones de producción.

El eje se fabrica como un componente de cabezal de colocación de precisión. Las dimensiones controladas y una superficie funcional con el acabado adecuado ayudan a respaldar un movimiento suave dentro del mecanismo de la boquilla H24.

El producto está destinado al mantenimiento y reparación de equipos FUJI NXT equipados con un cabezal de colocación H24. Se puede utilizar durante el servicio preventivo, la reparación de emergencia y la reconstrucción del cabezal.

El listado incluye referencias de piezas.2AGTHA004600, 2SGTHA000500 y 2AGTHA009100, ayudando a los compradores a localizar el producto utilizando diferentes registros de compra o referencias de mantenimiento.

Pueden estar disponibles diferentes opciones de suministro. La condición del producto ofrecido y el tipo de suministro se indicarán claramente en la cotización.

Los pedidos se pueden verificar según el número de pieza, modelo de máquina, etiqueta del cabezal, fotografías, dimensiones y muestra del cliente antes del envío.

El eje está protegido individualmente para reducir el riesgo de rayado, contaminación, impacto o deformación durante el transporte internacional.

La siguiente tabla está diseñada para la identificación del producto. No garantiza que todos los números enumerados sean directamente intercambiables.

Los tres números de pieza pueden hacer referencia a productos relacionados, revisiones de producción, subconjuntos o diferentes configuraciones de cabezal H24. Descripciones de productos similares no confirman automáticamente dimensiones idénticas ni reemplazo directo.

Antes de sustituir una referencia por otra, el cliente deberá verificar:

El eje de la boquilla del cabezal H24 es adecuado para fábricas, departamentos de mantenimiento, empresas de servicios y distribuidores que trabajan con equipos de colocación SMT FUJI NXT.

Las fábricas de EMS suelen operar varias líneas SMT para diferentes proyectos de clientes. Mantener los componentes del cabezal H24 adecuados puede ayudar a reducir los retrasos en las reparaciones y respaldar una disponibilidad constante de la máquina.

La producción de gran volumen de productos electrónicos domésticos, dispositivos inteligentes, pantallas y placas de circuitos relacionados requiere un rendimiento estable de recogida y colocación. Los componentes desgastados del cabezal deben reemplazarse durante el mantenimiento programado.

La producción de productos electrónicos para automóviles normalmente requiere mantenimiento documentado, procedimientos de reemplazo controlados y un rendimiento estable del equipo. La verificación del número de pieza es especialmente importante antes de la instalación.

El eje puede soportar equipos NXT utilizados para fabricar controladores, sensores, módulos de potencia, inversores, productos de comunicación industrial y dispositivos de automatización.

Los fabricantes de enrutadores, módulos de comunicación, productos de red y placas de procesamiento de señales pueden incluir ejes de boquilla en su inventario de repuestos para máquinas de colocación.

La producción de placas LED puede implicar largas horas de funcionamiento y ciclos de colocación repetidos. La inspección periódica del cabezal ayuda a identificar contaminación, desgaste y movimientos anormales de la boquilla.

Las instalaciones que ensamblan productos electrónicos médicos pueden utilizar componentes de reemplazo verificados dentro de sus procedimientos aprobados de mantenimiento y control de calidad.

Los proveedores de servicios profesionales pueden utilizar el componente durante la inspección, reconstrucción, reparación y pruebas funcionales del cabezal H24.

Los distribuidores pueden suministrar el eje de la boquilla a las fábricas que operan máquinas de colocación NXT. Las diferentes referencias y revisiones deben etiquetarse y almacenarse por separado.

El cabezal de colocación H24 utiliza múltiples posiciones de boquilla para recoger componentes electrónicos de los alimentadores y colocarlos en ubicaciones de PCB programadas. El eje de la boquilla forma parte de la estructura mecánica que soporta el movimiento vertical controlado de la boquilla.

A continuación se describe una secuencia de colocación simplificada:

1. El cabezal de colocación se mueve a la posición de recogida del componente.
2. El mecanismo de boquilla seleccionado se mueve hacia abajo.
3. La boquilla alcanza la altura de recogida programada.
4. El vacío se aplica a través del sistema de boquillas.
5. El componente electrónico se recoge del alimentador.
6. El componente se levanta y transporta por el cabezal.
7. La máquina comprueba la posición y orientación de los componentes.
8. El cabezal se mueve hasta la coordenada PCB programada.
9. La boquilla desciende hasta la altura de colocación.
10. El componente se suelta en la posición de soldadura en pasta.
11. La boquilla vuelve a su posición inicial.
12. La máquina continúa al siguiente ciclo programado.

El eje debe mantener un movimiento suave y estable durante todo este proceso. La flexión, la contaminación, los rayones, las dimensiones incorrectas o la desalineación de la instalación pueden aumentar la fricción y afectar el retorno de la boquilla.

Es posible que reemplazar solo el eje no resuelva el problema si la guía, el resorte, el sello, el soporte, la boquilla u otro componente relacionado también están dañados.

Verificar que el equipo pertenezca a la serie FUJI NXT. Proporcione el modelo completo en lugar de escribir solo "máquina NXT".

Compruebe si la máquina está equipada con un cabezal colocador H24. Envíe una fotografía clara de la etiqueta de la cabeza.

Consulte los registros de mantenimiento, las etiquetas, el historial de compras y el componente eliminado para obtener una de las siguientes referencias:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Las fotografías deben mostrar claramente:

• Perfil de eje completo
• Ambas estructuras finales
• Superficie del cuerpo principal
• Surcos y hombros
• Agujeros o zonas roscadas
• Detalles de ubicación o montaje
• Etiqueta o embalaje original
• Posición de instalación dentro de la cabeza.

Utilice herramientas de medición de precisión adecuadas y evite rayar el eje original durante la medición.

Para mantenimiento de emergencia, considere pedir la cantidad de reemplazo inmediata junto con existencias de repuesto adicionales. Las grandes fábricas pueden establecer niveles mínimos de inventario según la cantidad de máquinas, las horas de funcionamiento y los registros históricos de fallas.

La información completa de la consulta ayuda a reducir el tiempo de cotización y los riesgos de realizar pedidos incorrectos.

El eje de la boquilla debe inspeccionarse como componente mecánico de precisión antes del envío.

Los componentes compatibles normalmente deben evaluarse mediante un pedido de muestra inicial antes de realizar compras de gran volumen.

La instalación debe ser realizada por personal de mantenimiento SMT calificado y familiarizado con los cabezales de colocación FUJI NXT.

• Detenga la máquina según los procedimientos de seguridad de fábrica.
• Retire el cabezal mediante el proceso de mantenimiento aprobado.
• Trabaje en un área limpia y bien iluminada.
• Prepare herramientas de precisión adecuadas.
• Registre la secuencia de montaje original.
• Compare el nuevo eje con el componente retirado.
• Inspeccione la guía, el soporte, el resorte, el sello y la boquilla.
• Confirme que el reemplazo no tenga daños visibles.

• No fuerce el eje dentro de la guía.
• No golpee el eje con herramientas metálicas.
• No toque superficies de precisión con las manos sucias.
• Mantenga alejados el polvo, fibras, aceite y partículas metálicas.
• Instale los componentes de retención en la secuencia correcta.
• Utilice únicamente lubricante aprobado cuando se requiera lubricación.
• Confirme el libre movimiento antes de completar el montaje.
• Reemplace los componentes relacionados dañados cuando sea necesario.

• Verifique el movimiento del eje manualmente cuando esté permitido.
• Confirme que la boquilla regresa libremente.
• Vuelva a instalar el cabezal según el procedimiento de la máquina.
• Complete la calibración requerida.
• Ejecute una prueba de recogida controlada.
• Ejecute un programa de colocación de bajo riesgo.
• Verifique el retorno de la boquilla y la recogida de componentes.
• Inspeccionar los tableros de prueba.
• Registre la fecha de mantenimiento y el número de pieza de repuesto.

No esmerile, pula, doble, enderece ni modifique el eje sin un proceso técnico aprobado. La modificación puede cambiar dimensiones críticas y características de la superficie.

Los ejes de precisión pueden dañarse por impactos, contaminación, vibraciones o contacto con otros productos metálicos. Por lo tanto, es esencial un embalaje de exportación adecuado.

1. Confirme el número de pieza y la cantidad solicitada.
2. Inspeccione la superficie del eje.
3. Coloque el eje en una funda o bolsa protectora individual.
4. Protege ambos extremos y superficies funcionales.
5. Agregue material de amortiguación.
6. Coloque el artículo en una caja interior adecuada.
7. Asegure la caja interior dentro del cartón de exportación.
8. Aplicar etiquetas de producto y cantidad.
9. Selle la caja exterior.
10. Prepare los documentos de envío requeridos.

Suministramos componentes de cabezales de colocación, boquillas, alimentadores, piezas de alimentadores, motores, sensores, válvulas, tableros de control, cables, filtros, correas y otras piezas de máquinas SMT.

Los productos se pueden verificar según los modelos de máquina, números de pieza, etiquetas, muestras, fotografías y dimensiones.

Se podrán cotizar opciones de suministro originales y compatibles de acuerdo a los requerimientos del cliente, disponibilidad de stock, expectativas de calidad y cronogramas de entrega.

Respaldamos pedidos de mantenimiento de emergencia, compras regulares de fábrica, inventario de distribuidores y envíos consolidados de repuestos.

Hay disponibles embalajes protectores y opciones de transporte flexibles para clientes en Europa, América del Norte, el Sudeste Asiático y otros mercados globales.

No. La compatibilidad depende de la versión del cabezal de colocación H24 instalada, la configuración de la máquina y el número de pieza requerido. Proporcione el modelo completo de la máquina, la etiqueta de identificación del cabezal, fotografías antiguas del eje, las dimensiones y la cantidad requerida antes de realizar el pedido.

No se debe asumir la intercambiabilidad directa. Estas referencias pueden representar diferentes revisiones, configuraciones o posiciones de montaje. Antes de reemplazarlos, se deben verificar el número de pieza anterior, la estructura física, las dimensiones, la etiqueta del cabezal y la posición de instalación.

Es posible que haya disponibles opciones de suministro originales y compatibles según el stock y los requisitos del cliente. La cotización indicará claramente la condición del producto ofrecido y el tipo de suministro para que los clientes puedan seleccionar la opción adecuada.

Envíe el número de pieza requerido, el modelo completo de la máquina FUJI NXT, la etiqueta del cabezal H24, fotografías claras del producto, dimensiones críticas, cantidad requerida, país de destino, tipo de suministro preferido y fecha de entrega esperada.

Sí. El producto se puede consolidar con boquillas, alimentadores, piezas de alimentadores, motores, sensores, válvulas, cables, filtros, tableros de control, piezas de transportadores y otros componentes de máquinas SMT para simplificar la compra y el transporte.

FUJI y los nombres de máquinas relacionados son marcas comerciales de sus respectivos propietarios. Se utilizan únicamente para describir la compatibilidad del producto y la aplicación prevista.

El listado no implica autorización, patrocinio o afiliación a menos que se indique específicamente en la cotización. Las opciones de suministro originales y compatibles se identificarán por separado. Los clientes deben verificar todos los números de pieza y la información de la aplicación antes de realizar el pedido.

Incluya el número de pieza, el modelo completo de la máquina NXT, la etiqueta del cabezal H24, la cantidad requerida, el país de entrega y fotografías claras en su consulta.
