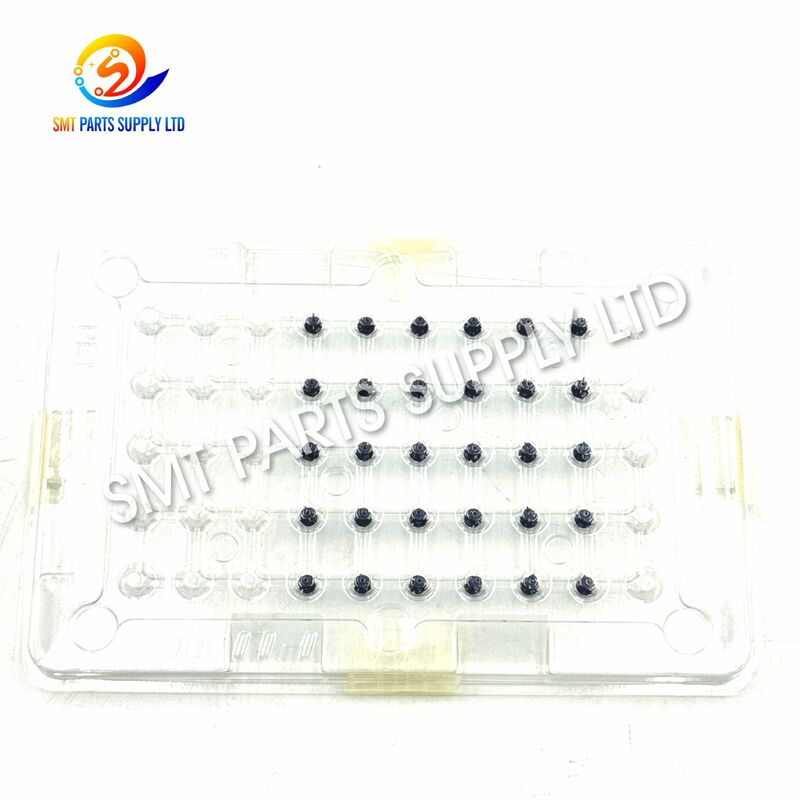

FUJI 2AGKNX007700 R047-018WRL-035 Boquilla H24-L para cabeza NXT H24

ElFUJI 2AGKNX007700 R047-018WRL-035 Boquilla H24-Les un1.8 mm gran boquilla de recogida SMT de amplio alcancedesarrollado para su uso con elNXT H24 cabeza de colocaciónComo componente de contacto entre el sistema de vacío de la cabeza de colocación y los componentes electrónicos, la boquilla realiza las tareas esenciales de recogida, retención, transferencia, posicionamiento de los componentes,y liberación durante el ciclo de montaje SMT.

ElConfiguración de amplio alcance H24-Lestá destinado a componentes compatibles que requieren una interfaz de recogida más grande que las versiones de boquilla de amplio alcance H24-S y H24-M.La selección correcta de la boquilla es importante porque la boquilla influye directamente en la estabilidad de la recogida, la eficiencia del vacío, el manejo de los componentes, la consistencia de la colocación y la continuidad del funcionamiento de la máquina.

Número de la parte2AGKNX007700corresponde a las especificacionesSe aplicarán los siguientes requisitos:, con un valor nominal1.8 mm de amplio alcance con la designación LEsta boquilla es adecuada para reemplazar boquillas H24 desgastadas, contaminadas, dañadas o incorrectamente combinadas durante el mantenimiento rutinario de la máquina SMT.

Las boquillas SMT funcionan a través de miles o millones de ciclos repetitivos de recogida y colocación.contaminación por pasta de soldaduraEn el caso de las máquinas que se encuentran en condiciones de incapacidad, de partículas de cinta portadora y de carga mecánica, su estado puede afectar gradualmente al rendimiento de la máquina.

Las causas comunes de problemas de recogida relacionados con las boquillas incluyen:

Una boquilla puede parecer todavía utilizable si produce errores de recogida intermitentes.movimiento anormal de los componentes, o se produce una colocación inconsistente.

La inspección de las boquillas es especialmente importante en cabezas de colocación de alta velocidad como el H24 porque una pequeña inconsistencia de captación repetida a través de muchos ciclos puede reducir la eficiencia general de la línea.

El uso de la especificación correcta de la boquilla es una de las formas más simples de restablecer un manejo fiable de los componentes.

El2AGKNX007700 Boquilla H24-Lproporciona la información correctaR047-018WRL-035 / 1.8 mm de amplio alcance en configuración Lpara aplicaciones que requieran este tipo específico de boquilla H24.

Al sustituir una boquilla, los operadores deben confirmar:

• El tipo de cabeza de colocación esH2O y H2O
• El número de pieza requerido es2AGKNX007700
• Las especificaciones requeridas son:Se aplicarán los siguientes requisitos:
• El tipo de boquilla esAmplio alcance L
• El tamaño nominal de la boquilla es1.8 mm
• Las dimensiones de los componentes son adecuadas para la interfaz de recogida de tipo L
• El pasaje de vacío está limpio antes de la instalación
• La posición de montaje de la boquilla está libre de contaminación

La sustitución de las boquillas desgastadas o dañadas por las especificaciones adecuadas puede ayudar a restablecer una captura de vacío fiable, reducir las caídas de componentes, mejorar la repetibilidad del manejo,y reducir las interrupciones innecesarias de la máquina.

Para los departamentos de mantenimiento, mantener en stock los tamaños de boquilla H24 comúnmente utilizados también reduce el tiempo de inactividad cuando una boquilla requiere reposición inesperada.

La familia de boquillas de amplio alcance H24 incluye diferentes tamaños de pick-up.

El2AGKNX007700no debe sustituirse automáticamente por otra boquilla de 1,8 mm únicamente porque el diámetro nominal sea idéntico.La estructura de la boquilla y la aplicación prevista para el manejo de los componentes también deben corresponder con la configuración de la máquina..

El2AGKNX007700 Boquilla H24-Lse utiliza principalmente en entornos de producción SMT automatizados equipados con una cabeza de colocación NXT H24 compatible.

Electrónica de consumo

Adecuado para líneas de ensamblaje de PCB que fabrican controladores, dispositivos de comunicación, electrónica doméstica, productos inteligentes y otros conjuntos electrónicos de alto volumen.

Electrónica automotriz

Se puede utilizar en entornos de producción SMT que producen placas de control, módulos de sensores, electrónica de iluminación, ensamblajes de control de potencia y productos de PCB automotrices relacionados.

Electrónica industrial

Aplicable a líneas de fabricación que producen placas de control industriales, módulos de automatización, electrónica de potencia, instrumentación y conjuntos electrónicos integrados.

Equipo de comunicación

Adecuado para el ensamblaje de PCB de alta densidad donde es necesaria una recogida fiable de componentes repetitivos para mantener la eficiencia de colocación.

Mantenimiento de la máquina SMT

Requerido con frecuencia por los departamentos de mantenimiento de los equipos cuando una boquilla H24-L instalada se desgasta, se contamina, se daña o ya no proporciona una captación de vacío estable.

Inventario de piezas de repuesto

Útil como repuesto de mantenimiento para fábricas que operan múltiples máquinas NXT, ayudando a reducir el tiempo de espera de producción cuando sea necesario reemplazar la boquilla.

La boquilla H24-L funciona junto con el sistema de vacío de la cabeza de colocación durante el ciclo de montaje del componente.

La cabeza de colocación mueve la boquilla hacia la posición de recogida del componente en el alimentador o la estación de suministro del componente.

El vacío se aplica a través del pasaje interno de la boquilla. La punta de la boquilla entra en contacto con la superficie de recogida adecuada del componente electrónico y crea una succión suficiente para sujetarlo.

Después de la recogida, la cabeza de colocación levanta y transporta el componente hacia su ubicación de colocación de PCB programada.

Una boquilla adecuadamente ajustada ayuda a mantener el componente estable durante este movimiento a alta velocidad.

La cabeza se mueve a la posición programada del tablero y baja el componente hacia la superficie de colocación.

Se libera la fuerza de retención del vacío para que el componente se separe de la boquilla y permanezca en la ubicación prevista del PCB.

La cabeza continúa entonces al siguiente ciclo de colocación.

Debido a que estas acciones se realizan repetidamente a alta velocidad, la limpieza de la boquilla, la condición dimensional y la selección correcta del modelo son fundamentales para una producción consistente.

Una boquilla de recogida es un componente de la máquina SMT relativamente pequeño, pero su efecto en la producción puede ser significativo.

Una boquilla seleccionada incorrectamente puede causar:

• Insuficiente contacto con la superficie de recogida
• Fugas de vacío
• Movimiento del componente durante la aceleración
• Fallas en la recogida
• Caídas de componentes
• Aumento de las alarmas de las máquinas
• Interrupciones de la colocación
• Mayor carga de trabajo de mantenimiento

La boquilla correcta debe proporcionar un contacto de recogida suficiente sin interferir con el cuerpo del componente, los cables, el bolsillo de cinta circundante o las estructuras mecánicas adyacentes.

Por esta razón,Se seleccionará 2AGKNX007700 cuando la configuración de la máquina requiera específicamente la boquilla de amplio alcance H24-L R047-018WRL-035..

Antes de pedir una boquilla de reemplazo H24, confirme la siguiente información.

Verifique si la documentación existente de las boquillas o de las piezas de repuesto especifica:

2AGKNX007700

Este es el método de identificación más directo.

Compruebe si la boquilla está identificada como:

Se aplicarán los siguientes requisitos:

Esto ayuda a evitar la confusión con las boquillas H24 estándar de 1,8 mm y de 1,8 mm tipo MELF.

La boquilla descrita en esta página está destinada a:

H24 Cabeza de colocación

No se debe seleccionar una boquilla solo según su aspecto exterior, ya que otras cabezas de colocación pueden utilizar diferentes estructuras de montaje.

La configuración requerida es:

H24-L / Largo alcance L

Dentro de la amplia familia, las versiones S, M y L son diferentes selecciones de boquillas.

Este modelo es el:

1.8mm versión L de amplio alcance

Para otras gamas de componentes, pueden requerirse versiones H24-S de 0,6 mm o H24-M de 1,1 mm.

Cuando sea posible, proporcione una foto clara de la boquilla original junto con el modelo de la máquina, el tipo de cabeza, el número de pieza existente y las especificaciones de la boquilla.

Esta información adicional ayuda a evitar ordenar la variante equivocada cuando diferentes boquillas H24 tienen apariencias similares.

El mantenimiento correcto puede prolongar la vida útil de la boquilla y reducir los problemas inesperados de recogida.

No utilice objetos afilados que puedan dañar el conducto de succión interno o la superficie de recogida de precisión durante la limpieza.

Las boquillas retiradas de la máquina deben organizarse por número de piezas para evitar la mezcla accidental entre las configuraciones de boquillas H24-S, H24-M, H24-L, estándar, tipo G y MELF.

Los parámetros de la máquina, los alimentadores, los componentes, los sistemas de vacío y otras partes de la cabeza también deben comprobarse al solucionar problemas, ya que no todos los problemas de recogida son causados por la boquilla en sí.

El 2AGKNX007700 es un1.8mm H24-L boquilla de recogida SMT de amplio alcancese utiliza en cabezas de colocación compatibles NXT H24. Crea el contacto al vacío necesario para recoger componentes electrónicos de la posición de suministro, sujetarlos durante el movimiento de la cabeza,y liberarlos en la posición de colocación de PCB programado.

El2AGKNX007700Es elH24-L boquilla de amplio alcance de 1,8 mm, especificado comoSe aplicarán los siguientes requisitos:El.2AGKNX007600es el más pequeñoH24-M Boquilla de amplio alcance de 1,1 mm, especificado comoSe aplicarán las siguientes medidas:La selección debe seguir el componente y la configuración de la máquina.

No, el2AGKNX007700se identifica como un1.8 mm de amplio alcance L boquillaLa familia H24 también incluye una boquilla estándar de 1,8 mm y una boquilla MELF de 1,8 mm. Confirme el número de pieza completo y la especificación R047 antes de pedir.

Debe considerarse el reemplazo cuando la boquilla esté doblada, dañada, excesivamente desgastada, bloqueada o produzca repetidamente una recogida inestable de componentes después de una limpieza e inspección adecuadas.El uso de una boquilla de reemplazo bien conocida también puede ayudar a determinar si los problemas recurrentes de recogida están relacionados con la boquilla.

Por favor, proporcione elnúmero de parte 2AGKNX007700, especificaciónSe aplicarán los siguientes requisitos:Una foto de la boquilla existente también es útil cuando se requiere una confirmación de compatibilidad adicional.

BuscamosSe aplican las siguientes medidas:o otras especificaciones de las boquillas H24?

Envíanos sunúmero de pieza, cantidad requerida, modelo de máquina y foto de la boquillaPodemos ayudar con la selección de la boquilla de H24, la comparación del modelo de la misma serie, los requisitos de reemplazo, la confirmación de existencias, la información de tiempo de entrega,y consultas combinadas de piezas de repuesto SMT.

Para los clientes que mantienen varias líneas de producción SMT, puede presentarse una lista completa de requisitos de boquilla para su verificación y cotización consolidadas.
