Panasonic KXFX055JA00 1115 Boquilla de forma especial para CM402 CM602

Boquilla especial KXFX055JA00 1115 para CM402 CM602

La boquilla especial Panasonic KXFX055JA00 1115 es una pieza de manipulación de componentes de precisión desarrollada para aplicaciones compatibles en máquinas de recogida y colocación SMT CM402 y CM602. Instalada en el cabezal de colocación, la boquilla utiliza succión de vacío controlada para recoger, sujetar, transferir, alinear y colocar componentes electrónicos adecuados en placas de circuito impreso.

A diferencia de las boquillas redondas convencionales utilizadas para resistencias, condensadores y circuitos integrados estándar, este modelo presenta un perfil de recogida especial diseñado para componentes que requieren una forma de contacto específica. La selección correcta de la boquilla puede mejorar el sellado al vacío, la estabilidad del componente, la consistencia del reconocimiento y la fiabilidad de la colocación.

El número de pieza completo KXFX055JA00 debe tratarse como la referencia de pedido principal. Se recomienda a los compradores que proporcionen el modelo de la máquina, la información del cabezal de colocación, fotografías de la boquilla actual, la etiqueta de la boquilla y las dimensiones del componente antes de realizar el pedido. Este proceso de verificación ayuda a reducir los riesgos de compatibilidad y garantiza que la boquilla suministrada coincida con el requisito de producción real.

Los problemas de la boquilla SMT pueden afectar la eficiencia de la producción incluso cuando la máquina de colocación, el alimentador y el programa de componentes parecen normales. La boquilla forma la conexión directa entre el cabezal de la máquina y el componente electrónico, por lo que pequeños cambios en su perfil, limpieza, alineación o paso de vacío pueden crear errores de producción repetidos.

Una boquilla redonda estándar puede no proporcionar suficiente área de contacto para un conector, sensor, interruptor, componente LED, zócalo, transformador, componente de blindaje u otro paquete irregular.

Cuando la forma de la boquilla no coincide con la superficie del componente, puede producirse una fuga de vacío. La máquina puede recoger el componente inicialmente, pero el componente puede girar, inclinarse o caer durante el movimiento rápido del cabezal.

El contacto repetido con componentes, bolsillos de alimentador, bandejas o posiciones de recogida incorrectas pueden desgastar gradualmente la punta de la boquilla.

Una superficie de recogida desgastada puede cambiar:

• Rendimiento del sellado al vacío.
• Altura de recogida.
• Posición del componente.
• Presión de contacto.
• Precisión de colocación.
• Estabilidad del reconocimiento de visión.

El polvo, residuos de fundente, partículas de adhesivo, restos de componentes, material de embalaje y contaminación de limpieza pueden entrar en el paso de la boquilla.

El flujo de aire restringido puede provocar:

El cuerpo de la boquilla debe conectarse correctamente con el cabezal de colocación. Arañazos, contaminación, deformación o desgaste alrededor de la interfaz de montaje pueden causar un mal asiento o fugas de aire.

Una boquilla instalada incorrectamente también puede afectar la rotación de la boquilla, la altura de recogida o la calibración del cabezal.

El punto de recogida debe estar cerca del área de soporte estable y el centro de gravedad del componente. Una posición de recogida descentrada puede hacer que el componente gire o se incline durante la aceleración.

La boquilla no puede funcionar correctamente cuando los parámetros de la máquina no son adecuados. Las configuraciones importantes incluyen:

• Altura de recogida.
• Altura de colocación.
• Tiempo de inicio del vacío.
• Tiempo de liberación del vacío.
• Aceleración del cabezal.
• Velocidad de rotación.
• Coordenadas de recogida del alimentador.
• Grosor del componente.
• Datos de reconocimiento de visión.
• Presión de colocación.

Una boquilla compatible aún puede experimentar problemas de recogida cuando los componentes están inclinados, dañados, mal posicionados o moviéndose dentro de los bolsillos del alimentador.

Por lo tanto, se deben inspeccionar la condición del alimentador, la calidad de la cinta, el despegue de la cinta de cobertura, la alineación de la bandeja y la orientación del componente junto con la boquilla.

Las boquillas de aspecto similar no son necesariamente intercambiables. Dos modelos de boquilla pueden tener diferentes:

• Dimensiones de montaje.
• Longitudes totales.
• Perfiles de punta.
• Tamaños de orificios de vacío.
• Superficies de recogida.
• Referencias de rotación.
• Compatibilidad del cabezal de la máquina.

Pedir solo por un código de boquilla general sin verificar el número de pieza completo puede resultar en un suministro incorrecto.

KXFX055JA00 proporciona un perfil de recogida dedicado para componentes electrónicos compatibles que pueden no ser manipulados de manera fiable con una boquilla circular convencional.

Una superficie de contacto adecuada puede ayudar a crear un sellado al vacío más consistente y mejorar la estabilidad del componente durante el movimiento de colocación a alta velocidad.

El número de pieza completo KXFX055JA00 debe utilizarse como referencia de compra principal.

Para una identificación precisa, los compradores deben proporcionar:

Cuando la boquilla correcta está limpia, sin daños y correctamente instalada, el paso de vacío puede responder de manera consistente durante la recogida y la transferencia del componente.

La succión estable puede ayudar a reducir:

• Intentos de recogida fallidos.
• Caídas de componentes.
• Rotación de componentes.
• Interrupciones de colocación.
• Frecuencia de alarmas de la máquina.
• Desperdicio de componentes.
• Intervención manual en la producción.
• Tiempo de inactividad no planificado de la línea.

Las fábricas de producción no deben esperar hasta que una boquilla falle por completo antes de organizar un reemplazo.

Mantener cantidades de repuestos adecuadas puede reducir el tiempo de inactividad causado por:

• Impacto accidental de la boquilla.
• Desgaste normal de la punta.
• Bloqueo del paso de vacío.
• Cambio de modelo de producto.
• Pérdida de boquilla.
• Pedidos de producción de emergencia.
• Plazo de entrega internacional.

La boquilla KXFX055JA00 es adecuada para operaciones de colocación de componentes compatibles realizadas en equipos de recogida y colocación CM402 y CM602.

Puede utilizarse en entornos de producción que fabrican:

• Electrónica de consumo.
• Electrónica automotriz.
• Equipos de comunicación.
• Controladores industriales.
• Productos de iluminación LED.
• Conjuntos de fuentes de alimentación.
• Dispositivos domésticos inteligentes.
• Instrumentos electrónicos.
• Electrónica médica.
• Productos de seguridad.
• Productos periféricos de computadora.
• Conjuntos de fabricación por contrato.

La boquilla puede seleccionarse cuando la superficie de recogida del componente requiere un perfil diferente al de una boquilla circular estándar.

Las posibles categorías de componentes incluyen:

La boquilla se puede utilizar como reemplazo cuando una boquilla existente experimenta:

• Desgaste visible de la punta.
• Doblado o deformación.
• Fuga de vacío.
• Fallo de recogida repetido.
• Bloqueo interno.
• Desgaste de la interfaz de instalación.
• Colisión accidental.
• Rendimiento de colocación inestable.

Las fábricas que utilizan equipos CM402 o CM602 pueden mantener la boquilla en su inventario de repuestos según la demanda de producción, la frecuencia de uso de la boquilla y el plazo de entrega.

Las empresas de servicio de máquinas pueden utilizar el producto al inspeccionar o restaurar equipos de colocación compatibles. La condición de la boquilla debe evaluarse junto con el soporte de la boquilla, el sistema de vacío, los filtros, el cabezal de colocación y el estado de calibración.

El operador o ingeniero de mantenimiento confirma que el número de pieza requerido es KXFX055JA00 y verifica el código de boquilla de referencia, el modelo de máquina y la configuración del cabezal de colocación.

Antes de la instalación, inspeccione la boquilla para detectar:

• Deformación de la punta.
• Contaminación de la superficie.
• Aperturas de vacío bloqueadas.
• Daños en el cuerpo.
• Arañazos en la interfaz de montaje.
• Dimensiones incorrectas.
• Daños en el embalaje.

La boquilla se instala en la interfaz del cabezal de colocación correspondiente. El área de instalación debe estar limpia, correctamente alineada y libre de residuos.

Una instalación incorrecta puede causar fugas de vacío, inestabilidad rotacional, altura anormal o errores de reconocimiento de la boquilla.

La boquilla se asigna dentro del programa de la máquina o la estación de boquillas según la configuración del equipo.

La definición correcta de la boquilla debe conectarse con el paquete de componentes correspondiente.

Un alimentador de cinta, bandeja, alimentador de tubo u otro sistema de suministro presenta el componente en la posición de recogida programada.

El componente debe estar correctamente orientado y estable dentro del bolsillo o la bandeja.

El cabezal de colocación mueve la boquilla sobre el componente y lo baja a la altura de recogida programada.

La altura de recogida debe ser lo suficientemente precisa para crear un sello al vacío sin dañar el componente ni forzarlo más en el bolsillo del alimentador.

La máquina activa la presión negativa a través del paso de la boquilla.

La punta de forma especial contacta la superficie del componente seleccionado y crea la fuerza de sujeción necesaria para la recogida.

Dependiendo de la configuración de la máquina, la recogida puede confirmarse mediante:

• Detección de vacío.
• Detección de altura.
• Reconocimiento de visión.
• Comprobación de presencia de componente.
• Monitorización programada de la máquina.

El sistema de visión mide la posición y rotación del componente. La máquina calcula los valores de corrección antes de la colocación.

La sujeción estable de la boquilla es importante, ya que cualquier movimiento durante el reconocimiento puede generar datos de corrección inexactos.

El cabezal de colocación transfiere el componente hacia la ubicación programada de la PCB.

Durante este movimiento, la boquilla debe mantener una fuerza de vacío suficiente para resistir la aceleración, la rotación y la vibración.

La máquina baja el componente a la altura de colocación programada y lo posiciona en las almohadillas de la PCB o en el punto de ensamblaje designado.

Se libera el vacío para que el componente permanezca en la placa de circuito impreso mientras la boquilla se retrae.

El proceso se repite según el programa de colocación. La boquilla debe inspeccionarse y limpiarse a intervalos apropiados para mantener un rendimiento estable.

Utilice KXFX055JA00 como referencia de pedido principal. No seleccione el producto solo porque otra boquilla tenga un código de cuatro dígitos o una apariencia externa similar.

Indique si la boquilla se instalará en:

• CM402.
• CM602.
• Otra máquina que requiera verificación técnica.

La configuración exacta de la máquina es importante porque las máquinas dentro de la misma serie pueden usar diferentes cabezales de colocación.

Proporcione el modelo del cabezal o fotografías claras del área de instalación de la boquilla actual.

La información del cabezal ayuda a verificar:

• Estilo de montaje de la boquilla.
• Dimensiones de la interfaz.
• Estructura de rotación.
• Conexión de vacío.
• Requisito de longitud de la boquilla.
• Método de reconocimiento de la máquina.

Envíe fotografías que muestren:

1. Cuerpo completo de la boquilla.
2. Punta de recogida.
3. Perfil lateral.
4. Interfaz de montaje.
5. Etiqueta del número de pieza.
6. Código de boquilla.
7. Boquilla junto a una regla o escala.

Proporcione la siguiente información del componente:

La mejor superficie de recogida es normalmente plana, estable, limpia y lo suficientemente grande para crear un sello al vacío.

Evite posicionar la boquilla sobre:

• Agujeros.
• Etiquetas flexibles.
• Marcas elevadas.
• Áreas ópticas frágiles.
• Superficies curvas.
• Estructuras mecánicas móviles.
• Superficies irregulares.
• Materiales porosos.

Antes de reemplazar la boquilla por un modelo diferente, revise:

• Biblioteca de componentes.
• Asignación de boquilla.
• Coordenadas de recogida.
• Altura de recogida.
• Temporización del vacío.
• Método de reconocimiento.
• Velocidad de rotación.
• Aceleración de transferencia.
• Altura de colocación.
• Presión de colocación.

La condición requerida debe indicarse claramente antes de la cotización.

Las cantidades de compra recomendadas dependen de:

• Número de máquinas.
• Número de cabezales compatibles.
• Volumen de producción.
• Frecuencia de uso de la boquilla.
• Historial de reemplazo de boquillas.
• Política de stock de emergencia.
• Plazo de entrega.
• Proyectos de producción próximos.

Antes de realizar un pedido de gran volumen, solicite la confirmación basada en el número de pieza, fotografías, configuración de la máquina e información del componente.

Un pedido de muestra puede ser apropiado cuando la compatibilidad no se puede confirmar solo con la documentación.

Compruebe la boquilla en busca de contaminación, deformación, aberturas bloqueadas, marcas de recogida anormales y problemas de instalación.

Utilice un proceso profesional de limpieza de boquillas adecuado para piezas SMT de precisión.

No utilice:

• Alambre de metal duro.
• Agujas afiladas sin procedimientos controlados.
• Herramientas abrasivas.
• Productos químicos agresivos.
• Presión mecánica excesiva.
• Limpieza ultrasónica de alta potencia no controlada.

Mantenga el paso interno libre de polvo, residuos de pasta de soldadura, partículas de adhesivo, restos de cinta y fragmentos de componentes.

Almacene cada boquilla por separado en una caja protectora limpia o en un soporte para boquillas.

Evite colocar la punta de precisión directamente contra un banco de trabajo metálico u otra superficie dura.

Cuando los problemas de recogida persisten después de la limpieza, inspeccione el alimentador, el sistema de vacío, el soporte de la boquilla, el filtro, las coordenadas de recogida y la configuración de la máquina antes de concluir que la boquilla nueva está defectuosa.

Reemplace la boquilla cuando:

• La punta está visiblemente deformada.
• El cuerpo está doblado.
• El paso de vacío no se puede limpiar.
• La estabilidad de la recogida sigue siendo inaceptable.
• La precisión de colocación se vuelve inconsistente.
• La interfaz de montaje está dañada.
• Las alarmas repetidas afectan la eficiencia de la producción.

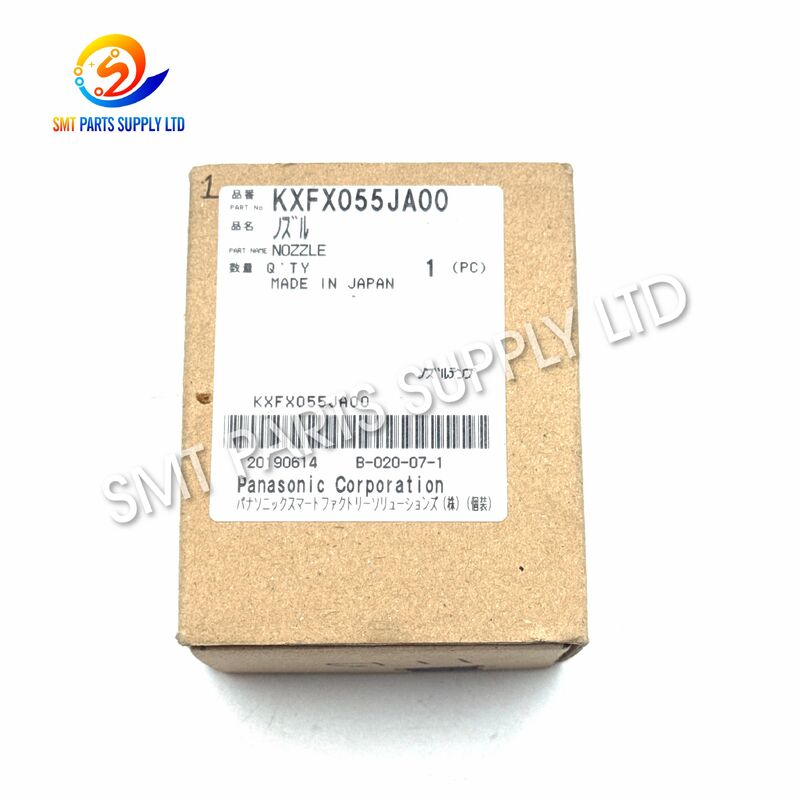

Cada boquilla KXFX055JA00 debe embalarse individualmente para proteger el perfil de recogida y la interfaz de montaje.

1. Confirme el número de pieza y la cantidad.
2. Inspeccione la apariencia de la boquilla.
3. Proteja la punta de la boquilla.
4. Coloque la boquilla en un contenedor individual o funda protectora.
5. Agregue material de amortiguación.
6. Adjunte una etiqueta de identificación clara.
7. Coloque las piezas dentro de una caja de exportación resistente.
8. Selle la caja de forma segura.
9. Prepare la lista de empaque y los documentos de envío.
10. Organice el transporte rastreable.

Los pedidos se procesan de acuerdo con el número de pieza completo KXFX055JA00, el modelo de máquina y la información técnica proporcionada por el cliente.

Se pueden discutir pedidos de prueba de una sola pieza, cantidades de mantenimiento y pedidos más grandes de repuestos de producción según la disponibilidad.

Los clientes pueden proporcionar información de la máquina y del componente para una verificación preliminar antes del envío.

La boquilla puede suministrarse junto con:

• Alimentadores y piezas de alimentadores.
• Cintas transportadoras.
• Sensores.
• Válvulas solenoides.
• Motores.
• Controladores.
• Filtros.
• Cables.
• Placas de máquina.
• Soportes de boquillas.
• Otras piezas de máquinas SMT.

Los productos de precisión se embalan cuidadosamente para reducir el riesgo de impacto, contaminación y daños durante el transporte.

Hay disponibles soluciones de envío exprés, aéreo y combinado para clientes en Europa, América del Norte, Sudeste Asiático y otros mercados internacionales.

KXFX055JA00 se identifica generalmente para aplicaciones compatibles CM402 y CM602. Sin embargo, la configuración exacta del cabezal de colocación, el perfil de la boquilla actual y el programa de la máquina deben verificarse antes de realizar el pedido, ya que la información de la serie de la máquina por sí sola puede no confirmar la compatibilidad completa.

La referencia del producto suministrada lo identifica como 1115, pero los códigos de boquilla pueden diferir entre las listas de repuestos y las bases de datos de proveedores. Utilice el número de pieza completo KXFX055JA00 como referencia principal y proporcione fotografías de la boquilla existente para su confirmación.

Por favor, proporcione KXFX055JA00, el modelo de máquina, el tipo de cabezal de colocación, la cantidad requerida, la condición del producto preferida, el país de destino y fotografías claras de la boquilla existente. Las dimensiones o dibujos del componente son útiles cuando se debe evaluar la compatibilidad de recogida.

No. La idoneidad de la recogida depende de las dimensiones del componente, el peso, el perfil de la superficie superior, el centro de gravedad, el área de sellado disponible, la velocidad de producción, la configuración del vacío y la orientación de recogida. Se recomienda la prueba de muestras para componentes nuevos o inusuales.

Verifique la instalación de la boquilla, el nivel de vacío, la altura de recogida, la posición del alimentador, la estabilidad del componente, los resultados del reconocimiento de visión, la precisión de rotación, la altura de colocación y la calidad de colocación final antes de iniciar la producción continua de alto volumen.

¿Busca la boquilla especial Panasonic KXFX055JA00 1115 para equipos CM402 o CM602?

Por favor, envíe la siguiente información para una cotización rápida y precisa:

• Número de pieza: KXFX055JA00.
• Código de boquilla de referencia: 1115.
• Modelo de máquina.
• Tipo de cabezal de colocación.
• Cantidad requerida.
• Condición del producto requerida.
• Fotografías de la boquilla existente.
• Dibujo o dimensiones del componente.
• País de destino.
• Tiempo de entrega esperado.
