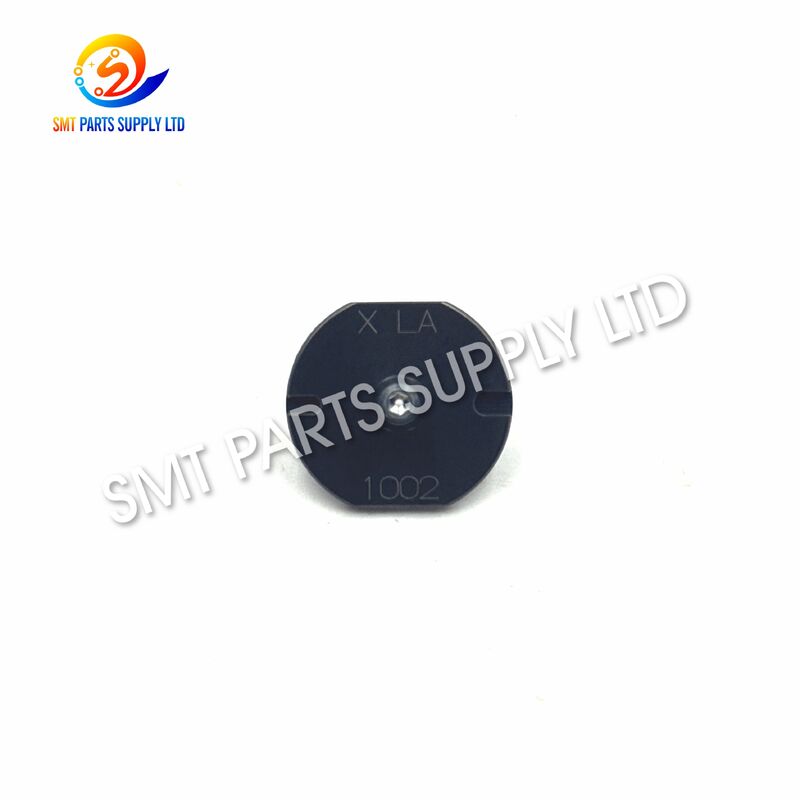

Boquilla SMT de precisión Panasonic 1002 CM DT NPM KXFX037TA00

La boquilla SMT de precisión Panasonic 1002 KXFX037TA00 es un componente de captación por vacío diseñado para configuraciones seleccionadas de máquinas de colocación de montaje en superficie CM, DT y NPM. Instalada en el cabezal de colocación, la boquilla recoge componentes electrónicos de alimentadores de cinta, bandejas, tubos u otros sistemas de suministro y los transfiere a posiciones de montaje de PCB programadas.

La boquilla 1002 se identifica comúnmente con el número de pieza KXFX037TA00. KXFW1ATAA00 y KXFX03DVA00 también se utilizan como números de referencia cruzada en el mercado de repuestos SMT. Las listas de compatibilidad comúnmente asocian la boquilla con plataformas CM y DT, mientras que algunas referencias de suministro también incluyen configuraciones NPM seleccionadas. Por lo tanto, se deben verificar el cabezal de colocación, el número de boquilla existente y la configuración de la máquina antes de la compra. Parte pequeña pero crítica de una línea de producción SMT. Su condición dimensional, paso de vacío, interfaz de montaje y superficie de recogida pueden influir directamente en la estabilidad de recogida de componentes, la precisión del reconocimiento, la repetibilidad de la colocación, la velocidad de producción y la utilización de la máquina.

La boquilla Panasonic 1002 es adecuada para fabricantes de productos electrónicos, fábricas de EMS, equipos de mantenimiento SMT, empresas de servicio de maquinaria, distribuidores de repuestos e instalaciones de producción que requieren una boquilla confiable para mantenimiento preventivo o reemplazo de emergencia.

Identificación del producto

Causa: Por qué ocurren los problemas de recogida y colocación

Los errores de recogida de SMT no siempre son causados ​​por la propia máquina de colocación. Muchos problemas de producción están relacionados con el desgaste de las boquillas, la contaminación, la selección incorrecta del modelo, la posición del alimentador, el embalaje de los componentes, las fugas de vacío o la configuración inadecuada del proceso.

Comprender la causa real ayuda a los ingenieros de mantenimiento a evitar el reemplazo innecesario de piezas de la máquina y reducir el tiempo de inactividad de la producción.

1. Desgaste de la punta de la boquilla

Durante el funcionamiento continuo, la boquilla entra en contacto repetidamente con componentes electrónicos. El uso prolongado puede cambiar gradualmente la superficie de captación, reduciendo el área de sellado efectiva entre la boquilla y el componente.

Una superficie de recogida desgastada puede causar:

• Fuerza de retención de vacío débil.
• Movimiento de componentes durante la transferencia.
• Mayor frecuencia de reintento de captura.
• Inestabilidad del reconocimiento.
• Caída de componentes.
• Desplazamiento de colocación.

2. Paso de vacío bloqueado

Polvo, fragmentos de embalaje, residuos de adhesivo, partículas de pasta de soldadura y otros contaminantes de producción pueden ingresar al conducto de vacío interno.

Incluso un bloqueo parcial puede reducir el flujo de aire y crear un rendimiento inestable del captador. La máquina puede seguir funcionando, pero la fiabilidad de la recogida puede disminuir gradualmente.

3. Cuerpo de boquilla doblado o dañado

Una boquilla puede dañarse debido a:

• Impacto accidental.
• Manejo manual incorrecto.
• Almacenamiento inadecuado.
• Colisión de cabeza de colocación.
• Operación incorrecta de cambio de boquilla.
• Instalación de un modelo de boquilla inadecuado.

Una pequeña cantidad de deformación puede hacer que el componente quede descentrado, lo que afecta el reconocimiento de la cámara y la precisión de la ubicación.

4. Selección incorrecta de boquilla

La boquilla debe coincidir con el tamaño, el peso, la forma de la superficie, el área de recogida y la configuración del cabezal de la máquina del componente.

Es posible que una boquilla demasiado pequeña no proporcione suficiente succión. Una boquilla demasiado grande puede interferir con los cables de los componentes, los bordes del paquete, las cavidades del alimentador o los componentes cercanos.

5. Instalación incorrecta

Si la boquilla no está completamente instalada en el cabezal de colocación, la posición de montaje puede volverse inestable.

Los posibles resultados incluyen:

• Fuga de vacío.
• Rotación de boquillas.
• Vibración anormal de la máquina.
• Alarma de cambio de boquilla.
• Fallo en el reconocimiento de componentes.
• Variación de altura de recogida.

6. Interfaz de montaje contaminada

El polvo o los residuos entre la boquilla y el soporte de la boquilla pueden impedir una instalación correcta. La boquilla puede parecer instalada pero permanece ligeramente inclinada o flojamente asentada.

7. Coordenadas de recogida incorrectas

Una boquilla que funcione correctamente aún puede experimentar errores de recolección cuando las coordenadas del alimentador, la altura de recolección, los datos de los componentes o las posiciones de las bandejas son incorrectos.

8. Embalaje de componentes inestables

La cinta portadora dañada, los bolsillos deformados, la tensión excesiva de la cinta de cubierta, la rotación de los componentes dentro del bolsillo o la posición irregular de la bandeja pueden impedir la recogida centrada.

Problemas comunes de producción

Solución: Cómo la boquilla Panasonic 1002 respalda la producción

La boquilla Panasonic 1002 KXFX037TA00 proporciona una solución práctica cuando una boquilla existente está desgastada, contaminada, dañada, falta o ya no es adecuada para una producción estable.

Recogida de vacío estable

La boquilla transfiere presión de vacío desde el cabezal de colocación a la superficie de recogida del componente. Cuando se selecciona e instala correctamente, ayuda a mantener una fuerza de sujeción estable de los componentes durante todo el ciclo de movimiento.

Posicionamiento preciso de los componentes

Una boquilla fabricada correctamente admite la recogida centrada. El posicionamiento estable de los componentes permite que el sistema de visión calcule correcciones precisas del eje X, el eje Y y la rotación antes de su colocación.

Rendimiento de colocación repetible

Las dimensiones de montaje y la geometría de recogida consistentes ayudan a que la máquina repita miles de ciclos de recogida y colocación con menos interrupciones.

Reducción del tiempo de inactividad no planificado

Mantener boquillas de repuesto en stock de mantenimiento permite a los equipos de producción reemplazar las unidades dañadas rápidamente. Esto puede reducir los retrasos causados ​​por compras de emergencia y entregas internacionales.

Eficiencia de mantenimiento mejorada

La boquilla se puede inspeccionar, limpiar, reemplazar y almacenar por separado. Los equipos de mantenimiento pueden gestionar el estado de las boquillas sin reemplazar conjuntos de cabezales de colocación más grandes y costosos.

Compras flexibles

La boquilla 1002 se puede pedir individualmente o combinada con modelos de boquillas, filtros, soportes, piezas de alimentador, correas, sensores, válvulas, motores y otros componentes de repuesto SMT adicionales.

Ventajas del producto

Presupuesto

Aviso de compatibilidad

Los nombres de las máquinas por sí solos no siempre son suficientes para confirmar la compatibilidad de las boquillas. Las máquinas de la misma serie pueden utilizar diferentes cabezales de colocación, portaboquillas, opciones de software y revisiones de hardware.

Antes de realizar el pedido, los clientes deben proporcionar la mayor cantidad posible de la siguiente información:

Aviso de identificación 1002 y 1002N

Las referencias de boquillas 1002 y 1002N no deben tratarse automáticamente como productos idénticos.

La boquilla estándar 1002 suele aparecer como KXFX037TA00. La boquilla 1002N puede utilizar un número de pieza y una estructura de boquilla diferentes. Una referencia de boquilla de la industria enumera la 1002N como N610098970AA, mientras que KXFX037TA00 figura como la boquilla 1002 estándar. Podría comprobar el código completo de la boquilla en lugar de realizar el pedido únicamente según el número “1002”.

Comparación de modelos de boquillas relacionadas

La boquilla 1002 pertenece a una familia de boquillas numéricas a la que se hace referencia comúnmente. Los modelos relacionados pueden tener diferentes estructuras de captación, áreas de succión y rangos de aplicación.

La tabla está destinada únicamente a comparar modelos. No reemplaza la verificación de cabezales y componentes.

Solicitud

Líneas de montaje de PCB

La boquilla se utiliza en procesos automatizados de ensamblaje de PCB donde los componentes electrónicos deben seleccionarse de los dispositivos de suministro y colocarse con precisión sobre almohadillas de soldadura en pasta.

Producción de electrónica de consumo

Las plataformas de colocación adecuadas podrán utilizar la boquilla en la producción de:

• Productos para el hogar inteligente.
• Tableros de control de potencia.
• Electrónica del hogar.
• Módulos de visualización.
• Equipos de audio.
• Dispositivos de comunicación.
• Accesorios electrónicos.

Electrónica automotriz

La boquilla puede admitir la fabricación de líneas SMT compatibles:

• Módulos de control de vehículos.
• Tableros de sensores.
• Electrónica de control de iluminación.
• Conjuntos de cuadros de instrumentos.
• Módulos de comunicación.
• Tableros de administración de energía.

Electrónica Industrial

Los productos de control industrial requieren una ubicación de componentes estable y repetible. Las aplicaciones típicas incluyen controladores, fuentes de alimentación, sistemas de accionamiento, dispositivos de monitoreo, módulos de comunicación y equipos de automatización.

Productos de telecomunicaciones

Las máquinas compatibles pueden utilizar la boquilla para la producción de PCB que involucren equipos de red, módulos de comunicación, enrutadores, dispositivos de procesamiento de señales y conjuntos electrónicos relacionados.

Productos LED e iluminación

La boquilla puede admitir procesos de colocación de componentes adecuados para placas de controladores LED, controladores de iluminación, productos de iluminación inteligente y dispositivos electrónicos de visualización.

Fabricación por contrato EMS

Las fábricas de EMS procesan con frecuencia múltiples productos de PCB y paquetes de componentes. Mantener un inventario completo de boquillas ayuda a mejorar la flexibilidad de cambio y la continuidad de la producción.

Mantenimiento de equipos SMT

Los proveedores de servicios de maquinaria, distribuidores de equipos y equipos de mantenimiento de fábrica pueden mantener la boquilla 1002 en stock de repuestos para mantenimiento preventivo y reemplazo de emergencia.

Tabla de escenarios de aplicación

Cómo funciona

Paso 1: Selección de boquilla

El programa de colocación selecciona una boquilla según el paquete de componentes, las dimensiones, el peso, la superficie de recogida y la configuración de la máquina.

Paso 2: Instalación de la boquilla

La instalación de la boquilla se realiza manualmente o mediante el sistema de cambio automático de boquillas de la máquina. La interfaz de montaje debe estar limpia y completamente encajada.

Paso 3: Movimiento a la posición de recogida

El cabezal de colocación se mueve por encima de la posición programada del alimentador, bandeja, tubo o suministro de componentes.

Paso 4: Descenso controlado

La boquilla desciende hasta la altura de recogida programada. La altura correcta ayuda a que la boquilla entre en contacto con el componente sin una presión excesiva.

Paso 5: Activación del Vacío

La máquina activa la presión de vacío a través del paso interno de la boquilla. El componente se mantiene contra la superficie de recogida de la boquilla.

Paso 6: Confirmación de recogida

El equipo puede verificar los valores de vacío, la presencia de componentes, datos de imágenes u otras señales del proceso para confirmar una recolección exitosa.

Paso 7: Reconocimiento de la visión

El componente pasa por el sistema de visión artificial. El sistema mide la desviación posicional y rotacional.

Paso 8: Corrección de posición

La máquina de colocación calcula los valores de corrección y ajusta la posición del componente antes del montaje.

Paso 9: Colocación de PCB

El cabezal se mueve hasta la coordenada PCB programada. La boquilla baja el componente a la altura de colocación requerida y libera el vacío.

Paso 10: repetición del ciclo

La boquilla continúa realizando las operaciones de recogida y colocación según el programa de producción.

Cómo la condición de la boquilla afecta la producción

Cómo elegir la boquilla correcta

1. Verifique el número de pieza completo

La referencia de pedido recomendada es KXFX037TA00. Los clientes también deben comparar KXFW1ATAA00 y KXFX03DVA00 cuando estos números aparecen en registros o paquetes existentes.

2. Confirme el modelo de la máquina

Proporcione el modelo completo de la máquina en lugar de indicar únicamente "máquina CM", "máquina DT" o "máquina NPM".

3. Confirme la colocación del cabezal

La colocación del cabezal es uno de los factores de compatibilidad más importantes. Las máquinas de una misma familia pueden utilizar diferentes tipos de cabezales.

4. Inspeccionar la boquilla existente

Verifique la marca del modelo, la estructura de montaje, la forma de la punta, la longitud del cuerpo y el diseño de la interfaz de la boquilla actualmente instalada.

5. Proporcione fotografías claras

Las fotografías deben mostrar:

• Aspecto completo de la boquilla.
• Punta de boquilla.
• Sección de montaje.
• Perfil lateral.
• Marcas impresas o grabadas.
• Interfaz de colocación-cabeza.

6. Verifique el paquete de componentes

Proporcione el nombre y las dimensiones del paquete del componente, incluidos el largo, el ancho y el alto.

7. Evalúe la superficie de recogida

La boquilla seleccionada debe hacer contacto con una zona estable y suficientemente plana. La superficie de recogida no debe interferir con cables, conectores, etiquetas, cavidades o secciones irregulares del paquete.

8. Considere el peso de los componentes

Los componentes más pesados ​​requieren un área de succión suficiente y un rendimiento de vacío estable.

9. Revisar la velocidad de la máquina

La colocación a alta velocidad crea fuerzas de aceleración y desaceleración. La boquilla debe sujetar el componente de forma segura durante todo el movimiento.

10. Prueba antes de la producción en masa

Después de la instalación, realice una prueba de producción y controle:

• Tasa de éxito de recogida.
• Lecturas de vacío.
• Resultados del reconocimiento.
• Rotación de componentes.
• Precisión de colocación.
• Alarmas de máquinas.
• Estado de la superficie del componente.

Lista de verificación de selección de boquillas

Recomendaciones de instalación

1. Detenga el equipo según el procedimiento de mantenimiento de la máquina.
2. Utilice guantes limpios o herramientas aprobadas al manipular la boquilla.
3. Inspeccione el soporte de la boquilla y la interfaz de montaje antes de la instalación.
4. Eliminar polvo, fragmentos, aceite y residuos de producción.
5. Confirme que el modelo de boquilla coincida con el cabezal de colocación.
6. Instale la boquilla en la posición y dirección correctas.
7. No fuerce una boquilla incompatible en el soporte.
8. Ejecute procedimientos de inspección o calibración de boquillas cuando sea necesario.
9. Realice una prueba de baja velocidad antes de reiniciar la producción completa.
10. Supervise los valores de vacío, los resultados del reconocimiento y el rendimiento de la recolección.

Limpieza y mantenimiento

Prácticas de limpieza recomendadas

• Inspeccione la punta de la boquilla con regularidad.
• Utilice aire filtrado limpio y seco.
• Utilice herramientas de limpieza de boquillas aprobadas.
• Elimine la contaminación del conducto de vacío con cuidado.
• Utilice una solución de limpieza adecuada cuando sea necesario.
• Seque la boquilla completamente antes de la instalación.
• Guarde las boquillas limpias en contenedores etiquetados.
• Separe las boquillas dañadas del inventario utilizable.

Acciones a evitar

• No utilice presión de aire excesiva.
• No inserte una aguja metálica de gran tamaño.
• No pula la superficie de recogida sin autorización.
• No utilice limpiadores químicos desconocidos.
• No deje caer la boquilla sobre una superficie dura.
• No continúe usando una boquilla doblada.
• No mezcle diferentes modelos sin etiquetas.
• No instale una boquilla en un soporte contaminado.

Programa de mantenimiento sugerido

Inspección de calidad

Inspección de apariencia

Se debe revisar la boquilla para detectar deformaciones, rayones, contaminación, corrosión y daños por manipulación.

Inspección de montaje

La sección de montaje debe encajar firmemente en la interfaz del cabezal de colocación correspondiente.

Inspección del paso de vacío

El conducto de succión interno debe permanecer abierto y libre de contaminación de producción.

Inspección de alineación

El cuerpo de la boquilla y la punta del captador deben mantener una alineación adecuada para un posicionamiento estable de los componentes.

Verificación del modelo

El modelo de boquilla y el número de pieza deben compararse con la orden de compra del cliente antes de empacar.

Inspección de embalaje

La boquilla debe protegerse del impacto, el polvo, la humedad y el movimiento durante el transporte internacional.

Mesa de control de calidad

Embalaje y entrega

Cada boquilla está empaquetada para reducir los daños causados ​​por la vibración, el impacto, el polvo, la humedad y la manipulación de modelos mixtos.

¿Por qué mantener un inventario de boquillas de repuesto?

Una boquilla de colocación es un componente de producción de uso frecuente. Aunque es pequeña, una falla en la boquilla puede detener todo un cabezal de colocación o un proceso de producción.

Mantener un inventario de repuesto proporciona varios beneficios:

Preguntas frecuentes

P1: ¿Cuál es el número de pieza correcto para la boquilla Panasonic 1002?

El número de pieza principal es KXFX037TA00. KXFW1ATAA00 y KXFX03DVA00 también se utilizan habitualmente como números de referencia cruzada. Los clientes deben comparar la configuración existente de boquilla y cabezal de máquina antes de realizar el pedido.

P2: ¿Se puede utilizar la boquilla 1002 en todas las máquinas CM, DT o NPM?

No. La compatibilidad depende del cabezal de colocación instalado, el portaboquillas, la configuración de la máquina y la revisión de producción. Proporcione el modelo completo de la máquina y la información del cabezal de colocación para su verificación.

P3: ¿La boquilla 1002 es la misma que la boquilla 1002N?

No deben considerarse automáticamente intercambiables. Las referencias estándar 1002 y 1002N pueden utilizar diferentes números de pieza y estructuras. Siempre verifique el código completo de la boquilla y el número de pieza existente.

P4: ¿Qué información se requiere para una cotización precisa?

Proporcione el modelo de boquilla, número de pieza, modelo de máquina, tipo de cabezal de colocación, fotografías de boquillas existentes, cantidad requerida, condición solicitada, país de entrega y tiempo de entrega esperado.

P5: ¿Por qué una boquilla nueva sigue produciendo errores de captación?

Las posibles causas incluyen selección incorrecta de la boquilla, desalineación del alimentador, altura de recogida inadecuada, líneas de vacío bloqueadas, datos incorrectos de los componentes, cinta transportadora dañada, superficies inestables de los componentes o contaminación dentro del soporte de la boquilla.

Contáctenos

Contáctenos para cotizaciones de boquillas Panasonic 1002 KXFX037TA00, verificación de compatibilidad, pedidos de muestra, compras de modelos mixtos o requisitos al por mayor.

Para una confirmación más rápida, incluya:

• Modelo de boquilla.
• Número de pieza completo.
• Modelo de máquina.
• Tipo de cabezal de colocación.
• Fotografías de boquillas existentes.
• Cantidad requerida.
• Estado del producto solicitado.
• Lista adicional de repuestos SMT.
• Destino de entrega.
• Fecha de entrega requerida.

Respaldamos consultas de piezas individuales, pedidos de boquillas mixtas, listas de repuestos de mantenimiento y requisitos de compras al por mayor para fabricantes de productos electrónicos, fábricas de EMS, empresas de servicio de maquinaria y distribuidores internacionales.

Envíe su consulta detallada para obtener una confirmación precisa del modelo, una cotización competitiva, un embalaje protector para exportación y soporte profesional de repuestos SMT.
