CM DT NPM N610119486AB de cerámica de la boca SMT de Panasonic 240CSN

CM DT NPM N610119486AB de cerámica de la boca SMT de Panasonic 240CSN

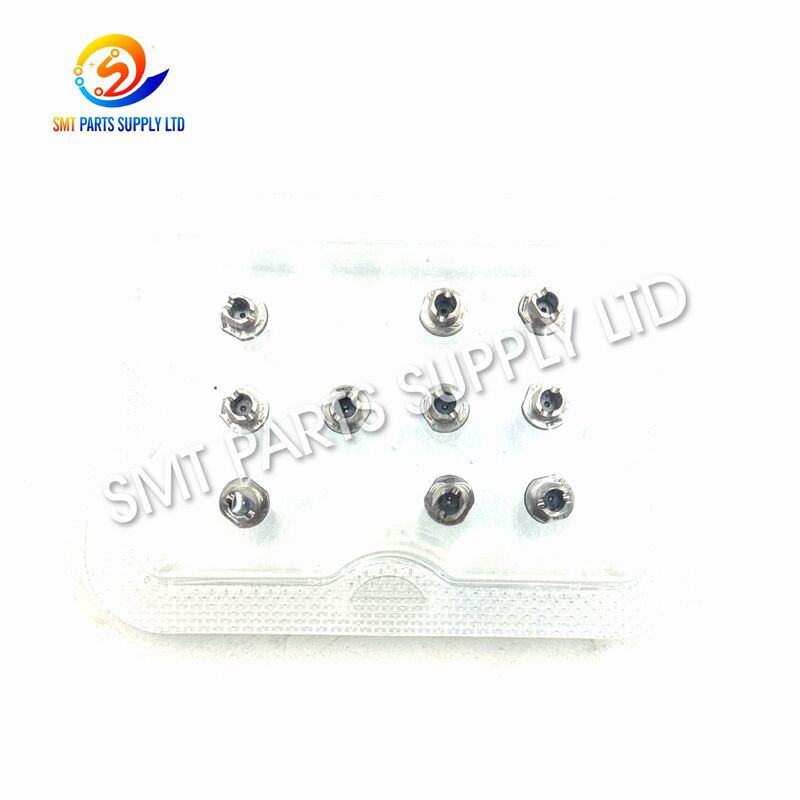

La boquilla SMT de cerámica Panasonic 240CSN, identificada con el número de pieza N610119486AB, está diseñada para la recogida, el transporte, la alineación y la colocación por vacío de componentes compatibles de montaje en superficie. Se utiliza comúnmente con configuraciones seleccionadas de máquinas de recogida y colocación CM, DT y NPM equipadas con un cabezal de boquilla adecuado.

La boquilla cuenta con una punta captadora de cerámica con un diámetro exterior nominal de Ø2,4 mm y una abertura de vacío de Ø1,8 mm. Esta estructura proporciona un área de contacto adecuada para componentes de chip de tamaño mediano seleccionados, incluidos paquetes de condensadores o resistencias típicos 3216 y 4532 y componentes de tantalio compatibles.

Diseñada para el reemplazo de producción, el mantenimiento preventivo, la renovación de líneas y el inventario de repuestos, la boquilla 240CSN ayuda a los fabricantes a mantener un rendimiento de recolección estable y reducir las interrupciones causadas por boquillas desgastadas, bloqueadas, agrietadas o seleccionadas incorrectamente.

La compatibilidad final siempre debe confirmarse según el modelo de la máquina, el tipo de cabezal de colocación, el número de boquillas existente, las dimensiones de los componentes, la forma de la superficie superior y los parámetros de producción.

Identificación del producto

Beneficios clave del producto

Causa: Problemas comunes de SMT relacionados con el estado de la boquilla

Una boquilla de recogida y colocación es un componente pequeño, pero afecta directamente la confiabilidad de la recolección, la estabilidad de los componentes, el reconocimiento de visión, la precisión de la colocación y la continuidad de la producción.

Cuando la boquilla se desgasta, se bloquea, se daña o no es adecuada para el componente, la máquina puede producir errores repetidos incluso cuando otros sistemas funcionan correctamente.

1. Superficie de recogida desgastada

El contacto continuo con los componentes puede cambiar gradualmente el perfil de la punta de la boquilla. El desgaste puede reducir la superficie de sellado disponible y provocar una captación de vacío inestable.

Los resultados típicos incluyen:

• Aumento de fallas en la recogida de componentes.
• Componentes en movimiento después de la recogida.
• Rotación de componentes durante el movimiento de la cabeza.
• Posiciones de colocación irregulares.
• Mayor frecuencia de reintento.
• Reducción de la eficiencia de producción.

2. Paso de vacío bloqueado

Polvo, residuos de adhesivo, pasta de soldadura, restos de embalaje y partículas de componentes pequeños pueden ingresar al canal de vacío interno.

Una boquilla parcialmente bloqueada aún puede recoger algunos componentes, pero la fuerza de succión puede volverse inconsistente. Esto hace que la falla sea difícil de identificar durante la producción.

3. Punta de cerámica agrietada

Las puntas de cerámica brindan una excelente estabilidad dimensional, pero pueden dañarse por impactos, manipulación incorrecta, colisión de máquinas o fuerza excesiva de instalación.

Incluso una pequeña grieta puede afectar:

• Sellado al vacío.
• Saldo de contacto.
• Alineación de componentes.
• Repetibilidad de la recogida.
• Durabilidad de la punta.
• Reconocimiento de máquinas.

4. Tamaño de boquilla incorrecto

Es posible que una boquilla demasiado pequeña no proporcione suficiente área de contacto o fuerza de retención de vacío.

Una boquilla demasiado grande puede entrar en contacto con:

• Terminales de componentes.
• Estructuras de paquetes elevados.
• Componentes cercanos.
• Bolsillos con cinta.
• Superficies de alimentación.
• Áreas ópticas sensibles.

La selección correcta de la boquilla debe considerar más que la longitud y el ancho del componente.

5. Posición de recogida incorrecta

Una boquilla adecuada aún puede funcionar mal si la posición de recogida programada no está centrada en una superficie estable del componente.

La recogida descentrada puede causar:

• Inclinación de componentes.
• Rotación durante el movimiento.
• Errores de corrección de la visión.
• Desplazamiento de colocación.
• Gotas de componentes.
• Daños en el paquete.

6. Configuraciones de vacío inadecuadas

Un vacío insuficiente puede permitir que los componentes se caigan durante el movimiento.

Un vacío excesivo puede ralentizar la liberación de los componentes o aumentar el riesgo de extraer varias piezas delgadas de un embalaje inadecuado.

7. Altura de colocación incorrecta

Si la altura de recogida es demasiado baja, la boquilla puede presionar excesivamente contra el componente o el bolsillo del alimentador.

Si la altura de recogida es demasiado alta, es posible que la boquilla no cree un sello completo con la superficie del componente.

8. Malas condiciones del alimentador

Los problemas de captación no siempre son causados ​​por la boquilla. Un alimentador desgastado, una posición incorrecta de la cinta, un bolsillo de componente inestable o un problema con la cinta de cubierta pueden crear síntomas similares.

Por lo tanto, se deben inspeccionar juntos la boquilla, el alimentador, el sistema de vacío, la calibración del cabezal, la configuración de visión y el programa.

Síntomas de producción comunes y posibles causas

Solución: utilice la boquilla 240CSN correcta

La instalación de la boquilla 240CSN correcta puede ayudar a restaurar la interfaz de recogida deseada entre el cabezal de colocación y los componentes compatibles.

La punta de cerámica proporciona una superficie de contacto controlada, mientras que la abertura de vacío de Ø1,8 mm permite que la presión negativa mantenga el componente durante la transferencia.

Cuando se selecciona e instala correctamente, la boquilla puede ayudar a mejorar:

Estabilidad de recogida

Una superficie de captación adecuada crea un contacto más consistente entre la boquilla y el componente.

Tenencia de componentes

El flujo de vacío estable ayuda a mantener el componente firmemente sujeto durante la aceleración, la rotación, la inspección visual y el movimiento hacia la PCB.

Repetibilidad de colocación

La posición de recogida y la orientación de los componentes consistentes ayudan a la máquina a aplicar correcciones de ubicación precisas.

Continuidad de la producción

Reemplazar una boquilla desgastada o agrietada puede reducir las alarmas recurrentes de recolección, la intervención manual y las paradas de producción.

Eficiencia de mantenimiento

El modelo 240CSN claramente identificado y el número de pieza N610119486AB simplifican la compra y la gestión de repuestos.

Protección de componentes

El tamaño correcto de la boquilla puede reducir el contacto innecesario con los terminales de los componentes o las estructuras sensibles del paquete.

Mejoras operativas esperadas

El resultado final depende del proceso de producción completo. Una boquilla nueva no puede corregir de forma independiente daños en el alimentador, errores de calibración del cabezal, fallas del sistema de vacío, programación incorrecta o empaque inadecuado de componentes.

Presupuesto

Explicación del código de boquilla

La designación del modelo ayuda a los compradores a comprender la configuración básica de la boquilla.

El código de boquilla no debe utilizarse como único estándar de compatibilidad. Los clientes también deben verificar la boquilla existente, el modelo de máquina, el tipo de cabezal, el paquete de componentes y las dimensiones físicas.

Comparación de boquillas de la misma serie

Esta comparación está destinada a ser una referencia preliminar. El modelo correcto depende de la superficie superior del componente, el peso, la altura, la geometría del paquete, el centro de recogida, el programa de la máquina y la configuración del cabezal.

240CSN y modelos similares de la serie 240

Estos modelos pueden parecer similares pero no se debe suponer que sean intercambiables.

Verifique siempre:

• Marcado completo de boquillas.
• Número de pieza original.
• Longitud total de la boquilla.
• Estructura de montaje.
• Diseño de brida.
• Marca de reconocimiento.
• Geometría de la punta.
• Especificación del cabezal de la máquina.

Solicitud

La boquilla Panasonic 240CSN se utiliza en procesos automáticos de ensamblaje SMT que requieren una captación de vacío estable y una colocación precisa de componentes electrónicos compatibles.

Electrónica de Consumo

Los entornos de producción adecuados pueden incluir:

• Tableros de control para hogares inteligentes.
• Productos de audio y vídeo.
• Controladores de electrodomésticos.
• Módulos de visualización.
• Dispositivos electrónicos portátiles.
• Adaptadores de corriente y cargadores.

Electrónica automotriz

Las aplicaciones potenciales incluyen:

• Módulos de control de vehículos.
• Tableros de control de iluminación.
• Conjuntos de sensores.
• Módulos de administración de energía.
• Unidades de comunicación.
• Electrónica del tablero.

Electrónica Industrial

La boquilla se puede aplicar en producciones que impliquen:

• Controladores programables.
• Fuentes de alimentación industriales.
• Tableros de control de motores.
• Equipos de automatización.
• Sistemas de seguimiento.
• Interfaces de comunicación.

Productos de comunicación

Es posible que se requiera la colocación de componentes compatibles para:

• Equipos de red.
• Módulos inalámbricos.
• Tarjetas de procesamiento de señales.
• Terminales de comunicación.
• Equipos de transmisión de datos.
• Sistemas de control de antenas.

Electrónica de iluminación

La boquilla puede admitir la colocación de componentes compatibles para:

• Placas de controladores LED.
• Controladores de iluminación.
• Circuitos de conversión de energía.
• Módulos de iluminación inteligente.
• Montajes de iluminación industrial.

Electrónica médica y de laboratorio

Cuando los requisitos de componentes y procesos sean adecuados, las aplicaciones pueden incluir:

• Equipos de monitoreo.
• Instrumentos de laboratorio.
• Electrónica de diagnóstico.
• Módulos de control.
• Dispositivos electrónicos portátiles.

Escenarios de uso típicos

Cómo funciona

Paso 1: Instalación de la boquilla

La boquilla 240CSN se instala en una estación de boquilla compatible o en una interfaz de cabezal de colocación.

El área de montaje debe estar limpia, sin daños y libre de partículas sueltas.

Paso 2: reconocimiento de la máquina

La máquina confirma el tipo de boquilla mediante el método de reconocimiento y el programa de producción aplicables.

La identificación incorrecta de la boquilla puede provocar una alarma o una manipulación inadecuada de los componentes.

Paso 3: Posicionamiento de la pastilla

El cabezal de colocación se mueve por encima del bolsillo del alimentador que contiene el componente programado.

La máquina alinea la boquilla con las coordenadas de recogida definidas.

Paso 4: contacto de la boquilla

La punta cerámica se acerca a la superficie del componente.

La altura de recogida correcta permite que la boquilla cree un contacto adecuado sin aplicar una presión excesiva.

Paso 5: Activación del Vacío

Se aplica presión negativa a través de la abertura de vacío de Ø1,8 mm.

El componente se sujeta contra la punta de la boquilla.

Paso 6: levantamiento de componentes

El cabezal de colocación levanta el componente del bolsillo de la cinta, la bandeja, el alimentador de barras u otro sistema de alimentación.

Paso 7: Inspección visual

El sistema de visión artificial verifica la posición, rotación y orientación de los componentes.

El programa de colocación calcula la corrección requerida.

Paso 8: Transferencia de componentes

El cabezal transporta el componente hacia la ubicación programada de la PCB.

La boquilla debe mantener una succión estable durante el movimiento y la rotación.

Paso 9: Colocación de PCB

El cabezal de colocación baja el componente a la pasta de soldadura o a la posición especificada de la placa.

La fuerza de colocación controlada ayuda a prevenir daños a los componentes o a la PCB.

Paso 10: liberación de vacío

La máquina detiene el vacío y libera el componente.

Luego, la boquilla regresa para el siguiente ciclo de colocación.

Tabla de proceso de trabajo

Cómo elegir la boquilla correcta

1. Confirme el modelo de la máquina

Proporcione la designación completa de la máquina.

Los ejemplos pueden incluir:

• CM402.
• CM602.
• Serie NPM.
• Serie DT.
• Otras configuraciones compatibles.

La familia de máquinas por sí sola puede no ser suficiente porque se pueden instalar diferentes cabezales en la misma plataforma.

2. Confirme el tipo de cabezal de colocación

El cabezal de colocación determina:

• Interfaz de montaje de boquilla.
• Longitud de la boquilla.
• Método de reconocimiento.
• Tamaño de componente admitido.
• Peso máximo del componente.
• Capacidad de vacío.
• Velocidad de colocación.

Sólo se debe pedir una boquilla 240CSN después de confirmar la compatibilidad del cabezal.

3. Verifique la marca de la boquilla existente

Proporcione fotografías claras que muestren:

• Cuerpo de boquilla completo.
• Punta de recogida de cerámica.
• Brida.
• Marca de reconocimiento.
• Modelo impreso.
• Etiqueta de número de pieza.
• Interfaz de instalación.

4. Proporcione las dimensiones de los componentes

Se deben incluir los siguientes datos:

5. Examinar la superficie del componente

La punta de la boquilla debe hacer contacto con una zona estable.

Evite seleccionar una boquilla que toque:

• Terminales expuestos.
• Etiquetas en relieve.
• Lentes ópticas.
• Agujeros abiertos.
• Cubiertas frágiles.
• Superficies moldeadas desiguales.
• Estructuras eléctricas sensibles.

6. Confirme el área de recogida requerida

El perfil de contacto de Ø2,4 mm debe encajar dentro de la superficie superior estable del componente.

La boquilla no debe extenderse más allá del cuerpo del componente ni hacer contacto con estructuras de embalaje adyacentes.

7. Evaluar el peso de los componentes

Los componentes más pesados ​​requieren suficiente fuerza de retención de vacío y un área de contacto estable.

También se deben considerar la aceleración de los componentes y la velocidad de la máquina.

8. Revisar la velocidad de producción

La colocación a alta velocidad crea mayores fuerzas de aceleración.

Una boquilla que funciona durante la prueba manual aún puede volverse inestable a plena velocidad de producción.

9. Confirmar los requisitos de reconocimiento

La designación "N" está asociada con una configuración de reconocimiento utilizada por sistemas NPM compatibles.

Compruebe si la máquina requiere la función de reconocimiento de boquilla correspondiente.

10. Realizar una prueba de prueba

Para una nueva solicitud, comience con:

• Recogida a baja velocidad.
• Comprobación manual de componentes.
• Confirmación de reconocimiento de visión.
• Inspección de posición de colocación.
• Monitoreo de la estabilidad del vacío.
• Aumento gradual de la velocidad.

Información requerida antes de la cotización

La información completa permite una revisión de compatibilidad más rápida y reduce el riesgo de recibir una boquilla inadecuada.

Control de calidad

Verificación del modelo

El modelo de boquilla y el número de pieza deben cotejarse con la orden de compra.

Inspección de apariencia

Se debe inspeccionar la boquilla para detectar:

• Grietas.
• Deformación.
• Contaminación.
• Arañazos fuertes.
• Daño por impacto.
• Falta identificación.
• Desgaste anormal.

Inspección de puntas de cerámica

La punta captadora de cerámica debe tener:

• Una superficie de contacto completa.
• Sin astillas visibles.
• Sin daños importantes en los bordes.
• Sin contaminación adhesiva.
• Ninguna apertura bloqueada.

Inspección del paso de vacío

El canal interno debe permitir un flujo de aire limpio.

Un pasaje bloqueado puede reducir significativamente el rendimiento de la pastilla.

Inspección de la estructura de montaje

El área de instalación debe coincidir con la configuración del cabezal confirmada.

Inspección de cantidad

La cantidad empaquetada debe coincidir con la orden de compra y la lista de empaque.

Inspección de embalaje

Cada boquilla debe estar protegida contra:

• Impacto.
• Polvo.
• Humedad.
• Contacto punta a punta.
• Vibración del transporte.

Tabla de inspección previa al envío

Recomendaciones de instalación

1. Detenga la máquina según el procedimiento de mantenimiento aprobado.
2. Mueva el cabezal de colocación a una posición de mantenimiento segura.
3. Retire la boquilla existente utilizando el método de manipulación correcto.
4. Inspeccione la estación de boquillas en busca de polvo o material roto.
5. Limpie el área de montaje con una herramienta de mantenimiento aprobada.
6. Evite tocar la punta de cerámica con los dedos desnudos.
7. Instale la boquilla 240CSN sin fuerza excesiva.
8. Confirme que la boquilla esté correctamente colocada.
9. Verificar el reconocimiento de la máquina.
10. Realice una prueba de recogida a baja velocidad.
11. Verifique la alineación de la visión y la liberación de los componentes.
12. Reanude la producción a máxima velocidad solo después de una prueba estable.

Recomendaciones de mantenimiento

Inspección visual diaria

Revise la punta de la boquilla para detectar contaminación visible, grietas y desgaste anormal.

Limpieza periódica

Utilice un método de limpieza de boquillas SMT aprobado.

No inserte objetos de metal duro en la abertura de cerámica.

Verificación del rendimiento del vacío

Supervise las tendencias de errores de recogida y el rendimiento del vacío.

Un aumento gradual de los errores puede indicar una boquilla parcialmente bloqueada.

Inspección de colisión

Retire e inspeccione la boquilla inmediatamente después de una colisión con el cabezal o una parada anormal de la máquina.

Almacenamiento adecuado

Coloque las boquillas en compartimentos individuales.

Evite permitir que las puntas de cerámica entren en contacto entre sí.

Registros de mantenimiento

Registro:

• Modelo de boquilla.
• Número de pieza.
• Fecha de instalación.
• Línea de máquinas.
• Posición de la cabeza.
• Fecha de limpieza.
• Historial de fallas.
• Motivo de sustitución.

Programa de mantenimiento recomendado

Los intervalos de mantenimiento reales dependen del volumen de producción, la limpieza del taller, el material de los componentes, el estado del alimentador y la velocidad de la máquina.

Embalaje

Se pueden analizar etiquetas especiales, registros de inspección o embalaje personalizado antes de la confirmación del pedido.

Ventajas de compra

Borrar datos del producto

El modelo 240CSN y el número de pieza N610119486AB se indican claramente para facilitar el abastecimiento.

Asistencia de compatibilidad

La información de la máquina, el cabezal, los componentes y las boquillas existentes se puede revisar antes de confirmar el pedido.

Cantidad flexible

Se pueden discutir pedidos de prueba, cantidades de mantenimiento y compras de volumen de producción.

Embalaje protector de exportación

La protección individual ayuda a reducir los daños a las puntas de cerámica durante el transporte internacional.

Comprobación previa al envío

El modelo del producto, la apariencia, el estado de la punta, el paso de vacío y la cantidad se pueden verificar antes del envío.

Adecuado para múltiples tipos de compradores

Este producto es adecuado para:

• Fábricas SMT.
• Fabricantes de electrónica.
• Empresas de EMS.
• Equipos de mantenimiento de máquinas.
• Renovadores de equipos.
• Distribuidores de repuestos.
• Empresas comerciales en el extranjero.
• Proveedores de servicios técnicos.

Preguntas frecuentes

P1: ¿Cuál es el número de pieza principal de la boquilla Panasonic 240CSN?

El número de pieza principal es N610119486AB. Los compradores deben confirmar la marca de la boquilla existente, el modelo de la máquina, el tipo de cabezal y la estructura física antes de realizar un pedido porque los modelos similares de boquilla de la serie 240 no son intercambiables automáticamente.

P2: ¿Qué máquinas pueden utilizar la boquilla 240CSN?

La boquilla se asocia comúnmente con configuraciones de máquinas de recogida y colocación CM, DT y NPM seleccionadas. La compatibilidad depende del cabezal de colocación instalado, la interfaz de la boquilla, el sistema de reconocimiento y el programa de la máquina, y no solo del nombre de la familia de la máquina.

P3: ¿Qué componentes puede recoger la boquilla 240CSN?

Las referencias de aplicaciones típicas incluyen paquetes de resistencias o condensadores 3216 y 4532 y componentes de tantalio compatibles. La idoneidad real depende de las dimensiones, el peso, la altura, la forma de la superficie superior, el centro de recogida, los ajustes de vacío y la velocidad de producción de los componentes.

P4: ¿Por qué una boquilla nueva sigue produciendo errores de captación?

El problema puede estar relacionado con la posición del alimentador, el embalaje de los componentes, el suministro de vacío, la calibración del cabezal, la altura del recogedor, la configuración de visión, la programación de la máquina o una selección incorrecta de la boquilla. Se debe inspeccionar todo el proceso de recogida antes de reemplazar piezas adicionales.

P5: ¿Qué información se requiere para una cotización precisa?

Proporcione el modelo de boquilla, el número de pieza, el modelo completo de la máquina, el tipo de cabezal de colocación, las fotografías de la boquilla existente, las dimensiones de los componentes, el paquete de componentes, la cantidad requerida, el destino de entrega, la condición solicitada y cualquier requisito especial de inspección o embalaje.

Contáctenos

Contáctenos para conocer la disponibilidad del producto, cotización, plazo de entrega, revisión de compatibilidad, requisitos de inspección y acuerdos de entrega internacional.

Para recibir una oferta más rápida y precisa, incluya:

• Modelo de producto: 240CSN.
• Número de pieza: N610119486AB.
• Modelo de máquina completo.
• Tipo de cabezal de colocación.
• Fotografías de boquillas existentes.
• Nombre del componente y paquete.
• Dimensiones de los componentes.
• Cantidad requerida.
• País de entrega.
• Fecha de entrega solicitada.
• Condición requerida del producto.
• Requisitos especiales de embalaje o inspección.

Respaldamos pedidos de prueba, requisitos de mantenimiento regular, compra de repuestos en la línea de producción y consultas sobre cantidades de distribuidores.
