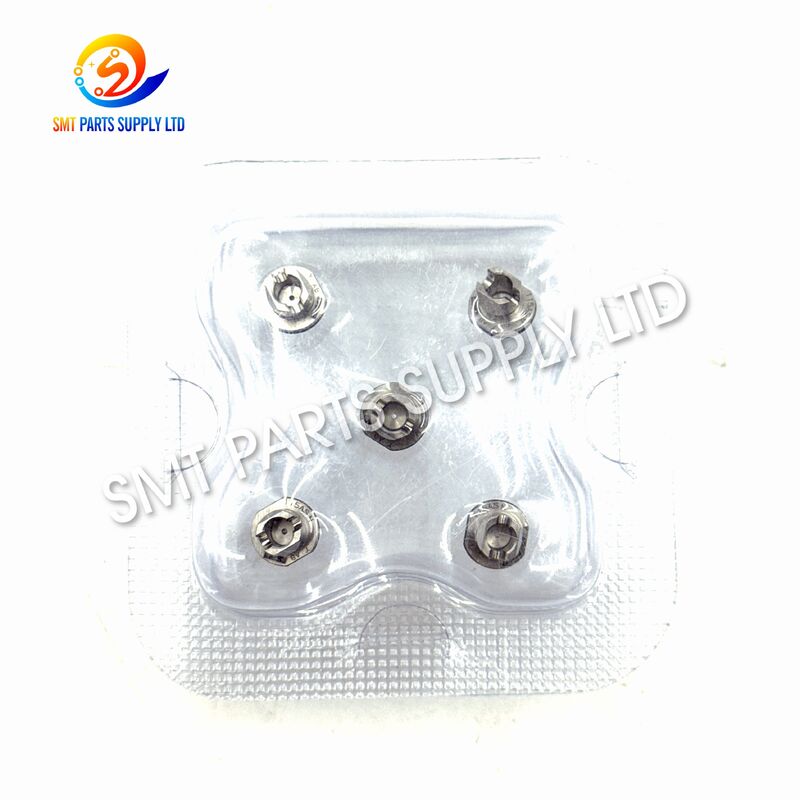

Panasonic 115ASN N610119450AA Boquilla SMT de precisión para máquinas de colocación CM/NPM

La boquilla de colocación SMT 115ASN N610119450AA es un componente de manipulación por vacío de precisión desarrollado para configuraciones de máquinas pick-and-place CM y NPM compatibles. Montada en el cabezal de colocación, crea una succión controlada para recoger componentes electrónicos de los compartimentos del alimentador, mantener una orientación estable del componente durante el movimiento rápido y liberar cada pieza con precisión en su posición programada de la PCB.

Esta boquilla es adecuada para mantenimiento programado, reemplazo de herramientas de recogida desgastadas, reparación de emergencia de máquinas, preparación de nuevas líneas de producción y gestión de inventario de repuestos. Las opciones de suministro Original Nuevo y Compatible Nuevo están disponibles para respaldar diferentes estándares de producción y presupuestos de compra.

Para una selección precisa, los compradores deben confirmar el número de pieza completo, el marcado de la boquilla existente, el modelo de la máquina, la configuración del cabezal de colocación, el paquete del componente y la opción de calidad requerida antes de realizar el pedido. Se recomiendan fotografías claras de la boquilla existente cuando la configuración de la máquina sea incierta.

La boquilla es el punto de contacto directo entre el cabezal de colocación y el componente electrónico. Aunque es una pieza mecánica pequeña, su estado puede influir en la fiabilidad de la recogida, la estabilidad del reconocimiento de visión, la postura del componente, la precisión de la colocación, la velocidad de producción y la frecuencia de alarmas de la máquina.

Durante cada ciclo de colocación, la boquilla debe completar varias acciones de precisión:

Una boquilla 115ASN seleccionada correctamente y mantenida adecuadamente ayuda a la máquina a repetir estas acciones de manera consistente durante la producción continua.

La fuga de vacío puede ocurrir cuando la boquilla está desgastada, mal instalada, contaminada, agrietada o no coincide correctamente con el cabezal de colocación.

Los síntomas típicos incluyen:

• Errores frecuentes de recogida.
• Componentes que permanecen dentro de los compartimentos del alimentador.
• Componentes que caen durante la transferencia.
• Lecturas de vacío bajas o inestables.
• Alarmas repetidas de la máquina.
• Aumento de la interrupción de la producción.
• Reducción del rendimiento de colocación en la primera pasada.

Se debe considerar una boquilla de reemplazo cuando la limpieza y la instalación correcta no restauran un rendimiento de vacío estable.

El polvo, las partículas de la cinta transportadora, los residuos de pasta de soldadura, el material adhesivo y la contaminación ambiental pueden entrar en el paso de aire de la boquilla.

Incluso un paso parcialmente bloqueado puede causar:

• Respuesta de vacío retardada.
• Fuerza de sujeción débil del componente.
• Liberación lenta del componente.
• Rendimiento de recogida inestable.
• Aumento de las alarmas de componentes faltantes.
• Resultados de producción irregulares a alta velocidad.

La boquilla debe limpiarse utilizando herramientas de mantenimiento apropiadas. No se deben usar agujas de metal duro, alambres de gran tamaño ni materiales abrasivos, ya que pueden dañar la superficie interna de precisión.

La punta de la boquilla contacta repetidamente con los componentes electrónicos durante la producción. El uso a largo plazo, el impacto accidental, el almacenamiento incorrecto y los métodos de limpieza inadecuados pueden dañar la superficie de recogida.

Los resultados posibles incluyen:

• Inclinación del componente después de la recogida.
• Mal sellado entre la boquilla y el componente.
• Imágenes de reconocimiento de visión inestables.
• Rayaduras en el componente.
• Comportamiento de liberación irregular.
• Desviación de la colocación.
• Reducción de la consistencia de la producción.

La superficie de trabajo debe inspeccionarse regularmente bajo iluminación o magnificación adecuada.

Las boquillas de la misma familia de máquinas pueden parecer similares, pero pueden tener diferentes formas de punta, estructuras de flujo de aire, longitudes, interfaces de montaje o aplicaciones de componentes.

Una boquilla seleccionada incorrectamente puede causar:

• Fallo de cambio automático de boquilla.
• Altura de recogida incorrecta.
• Contacto insuficiente con el componente.
• Rotura del componente.
• Colisión del cabezal de colocación.
• Alarmas de vacío.
• Errores de reconocimiento.
• Liberación inestable del componente.

La boquilla debe seleccionarse por modelo y número de pieza completos, en lugar de solo por apariencia externa.

Algunos problemas de recogida son causados por la configuración de la máquina en lugar de por daños en la boquilla.

Los parámetros que deben verificarse incluyen:

Se debe probar una boquilla de reemplazo con parámetros de máquina verificados antes de reanudar la producción en volumen.

Las alarmas de la boquilla también pueden originarse por problemas del alimentador o del componente.

Las causas comunes relacionadas incluyen:

• Paso del alimentador incorrecto.
• Compartimento de cinta transportadora dañado.
• Mala posición de la cinta.
• Componentes electrónicos deformados.
• Superficies de componentes contaminadas.
• Coordenadas de recogida incorrectas.
• Movimiento inestable del alimentador.
• Dimensiones inconsistentes de los componentes.
• Calibración incorrecta del alimentador.

Un proceso completo de resolución de problemas evita reemplazos innecesarios y ayuda a identificar la causa real de la falla de producción.

El paso de aire de precisión soporta una transferencia por vacío controlada cuando la boquilla está limpia, instalada correctamente y emparejada con el componente apropiado.

Una superficie de recogida adecuada ayuda a mantener la estabilidad del componente durante la aceleración, rotación, inspección de visión y movimiento hacia la PCB a alta velocidad.

Las dimensiones consistentes de la boquilla soportan un comportamiento predecible de recogida y colocación después de que el programa de la máquina y la calibración del cabezal se hayan establecido correctamente.

Mantener boquillas de reemplazo verificadas en stock permite a los equipos de mantenimiento intercambiar piezas desgastadas rápidamente y reducir el tiempo de espera durante paradas inesperadas de la máquina.

Las versiones Original Nuevo y Compatible Nuevo pueden satisfacer diferentes requisitos de producción y presupuesto.

Los productos Compatible Nuevo son piezas de repuesto fabricadas de forma independiente y no deben representarse como productos originales genuinos.

Las boquillas de la misma familia de productos no son intercambiables automáticamente. Cada modelo debe verificarse según la tabla de boquillas de la máquina, el tipo de cabezal de colocación, el paquete del componente y el programa de producción.

La boquilla se puede utilizar en líneas SMT compatibles que producen electrónica doméstica, placas de control, productos de visualización, dispositivos de comunicación y otros ensamblajes electrónicos de alto volumen.

Para placas de control automotriz, sensores, módulos de iluminación, sistemas de energía y otros productos sensibles a la trazabilidad, a menudo se prefiere el suministro Original Nuevo después de la verificación de compatibilidad.

Las aplicaciones adecuadas pueden incluir controladores industriales, fuentes de alimentación, módulos de automatización, equipos de monitoreo, sistemas de accionamiento y placas de control de comunicación.

La boquilla puede soportar procesos de producción aplicables para equipos de red, módulos de comunicación, placas de procesamiento de señales y productos terminales electrónicos.

Para ensamblajes de dispositivos médicos, los compradores deben priorizar la calidad del producto verificada, la instalación controlada, la inspección del primer artículo y las pruebas de producción documentadas.

La producción aplicable puede incluir placas de control LED, controladores de iluminación, módulos de visualización y otros componentes electrónicos de iluminación de montaje superficial.

Los proveedores de servicios de fabricación de electrónica pueden mantener la boquilla 115ASN como inventario de mantenimiento organizado para cambios de línea, reparaciones de emergencia y soporte de producción multimodelo.

El suministro Compatible Nuevo puede evaluarse para pruebas de ingeniería, recuperación de máquinas, producción de prueba y ensamblaje no crítico después de una calificación controlada.

El programa de la máquina asigna una boquilla según el paquete del componente, tamaño, peso, superficie de recogida y requisitos de colocación.

El cabezal de colocación recoge la boquilla de la estación de boquillas. La interfaz de conexión debe estar limpia y completamente asentada.

El cabezal se mueve hacia la posición programada del alimentador. El paso del alimentador, la posición del compartimento, la orientación del componente y las coordenadas de recogida deben ser correctos.

La boquilla se mueve hacia abajo para contactar la superficie del componente a la altura de recogida programada.

La máquina activa la succión por vacío. El flujo de aire a través de la boquilla crea la fuerza de sujeción necesaria para levantar el componente.

La máquina verifica la recogida mediante monitoreo de vacío, inspección de visión u otros métodos de detección configurados.

El cabezal de colocación mueve el componente hacia la PCB manteniendo una succión estable durante la aceleración y rotación rápidas.

La cámara inspecciona el componente y calcula la desviación posicional o rotacional. Luego, la máquina corrige las coordenadas de colocación.

La boquilla baja el componente a la posición programada de la almohadilla de soldadura utilizando la altura y velocidad de colocación especificadas.

La máquina libera o invierte el vacío, permitiendo que el componente se separe de la superficie de la boquilla.

El cabezal de colocación regresa para la siguiente operación de recogida y repite el ciclo programado durante toda la producción.

Confirme N610119450AA en la boquilla existente, etiqueta del embalaje, lista de repuestos de la máquina o registro de compra.

No seleccione una boquilla solo por el nombre del modelo o la apariencia visual.

Proporcione el modelo completo de la máquina. Diferentes generaciones de CM y NPM pueden usar diferentes cabezales de colocación, estaciones de boquillas, bibliotecas de software y estructuras de montaje.

La misma plataforma de máquina puede configurarse con diferentes cabezales de colocación. Por lo tanto, la información del cabezal es necesaria para una verificación de compatibilidad precisa.

Verifique las siguientes características:

• Marcado del modelo.
• Número de pieza.
• Forma general del cuerpo.
• Geometría de la punta de recogida.
• Longitud de trabajo.
• Interfaz de montaje.
• Paso de aire.
• Marcas de identificación.

Las fotografías recomendadas incluyen:

Elija Original Nuevo cuando la producción requiera mayor trazabilidad, especificaciones originales o menor riesgo de calificación.

Elija Compatible Nuevo cuando la prioridad sea el control de costos, el respaldo de mantenimiento o las pruebas preliminares. Se debe completar una prueba de producción controlada antes del uso por lotes.

Proporcione el paquete del componente electrónico, dimensiones, altura, peso aproximado, condición de la superficie y área de recogida al seleccionar la boquilla para un nuevo programa de producción.

Indique si el requisito es:

• Prueba de una pieza.
• Reemplazo de emergencia.
• Mantenimiento rutinario.
• Demanda de producción mensual.
• Planificación anual de repuestos.
• Compra combinada de varios modelos.

Los niveles de inventario recomendados dependen de:

• Número de máquinas.
• Número de cabezales de colocación.
• Horas de producción.
• Variedad de componentes.
• Consumo histórico de boquillas.
• Tiempo de entrega.
• Riesgo del valor del producto.
• Disponibilidad de soporte técnico local.

Inspeccionar la boquilla para detectar:

• Grietas.
• Deformación.
• Contaminación.
• Daños en la superficie.
• Componentes sueltos.
• Obstrucción del flujo de aire.
• Marcados incorrectos.
• Daños de transporte.

Asegurarse de que:

• El portaboquillas esté limpio.
• La superficie de montaje no tenga material extraño.
• La boquilla esté completamente asentada.
• No haya holgura excesiva.
• La boquilla sea reconocida por la máquina.
• La posición de la estación de boquillas sea correcta.

Completar una prueba controlada y observar:

Las primeras PCB completadas deben inspeccionarse antes de reanudar la producción completa.

• Verificar la superficie de recogida.
• Eliminar polvo visible.
• Revisar alarmas de recogida repetidas.
• Confirmar identificación de la boquilla.
• Devolver la boquilla a la posición de almacenamiento correcta.

Utilizar herramientas y procedimientos de limpieza aprobados adecuados para boquillas SMT de precisión.

Evitar:

• Papel de lija.
• Agujas de metal duro.
• Cables de limpieza de gran tamaño.
• Productos químicos fuertes no aprobados.
• Limpieza ultrasónica excesiva.
• Alta presión mecánica.

Almacenar las boquillas en:

• Compartimentos protectores individuales.
• Ambientes limpios y secos.
• Posiciones claramente etiquetadas.
• Contenedores anti-impacto.
• Áreas separadas de piezas rechazadas.
• Ubicaciones protegidas de materiales corrosivos.

Se verifican el modelo, número de pieza, opción de calidad, cantidad y requisitos del pedido antes del embalaje.

La boquilla se examina en busca de grietas, contaminación, deformación, rayaduras y daños visibles por impacto.

Las dimensiones importantes y las características de ajuste pueden compararse con referencias aprobadas según el tipo de suministro seleccionado.

Se verifica el paso de vacío interno en busca de obstrucciones o contaminación obvias.

Se examina el área de conexión en busca de problemas de ajuste o defectos de fabricación visibles.

Se verifica la superficie de trabajo en busca de daños que puedan influir en el sellado, el contacto del componente o el rendimiento de liberación.

La boquilla se empaqueta para reducir el polvo, el impacto, la vibración y el movimiento durante el transporte.

Para requisitos de producción urgentes, los compradores deben proporcionar la fecha de llegada requerida, el país de entrega, el código postal y el método de transporte preferido.

Para recibir una cotización precisa, proporcione:

La información completa reduce el tiempo de confirmación y ayuda a prevenir entregas incorrectas.

No. Las máquinas CM y NPM pueden usar diferentes cabezales de colocación y configuraciones de boquillas. El modelo completo de la máquina, el tipo de cabezal, el marcado de la boquilla existente y el número de pieza deben confirmarse antes de realizar el pedido.

Original Nuevo se refiere a suministro original genuino con identificación y posible trazabilidad correspondientes. Compatible Nuevo se refiere a un reemplazo fabricado de forma independiente diseñado para uso compatible. Los precios, materiales, trazabilidad y vida útil pueden diferir.

Las cantidades de prueba pueden suministrarse según el inventario. Una prueba de muestra es especialmente útil al confirmar una configuración de máquina incierta o al evaluar una boquilla Compatible Nuevo antes de realizar un pedido por lotes.

Limpie el portaboquillas, inspeccione el sistema de vacío, verifique la posición del alimentador, confirme la altura y el tiempo de recogida, complete el reconocimiento de la máquina y realice una prueba controlada del primer artículo antes de volver a la producción normal.

Por favor, proporcione el modelo 115ASN, número de pieza N610119450AA, información de la máquina y del cabezal, opción de calidad, cantidad requerida, país de destino, calendario de entrega esperado y fotografías claras cuando la compatibilidad sea incierta.

Contáctenos para conocer el stock actual, la confirmación de la opción de calidad, las fotografías del producto, la información de inspección, los arreglos de entrega y una cotización comercial para la boquilla de colocación SMT 115ASN N610119450AA.

Para un procesamiento más rápido, incluya la siguiente información en su consulta:

• Modelo del producto: 115ASN.
• Número de pieza: N610119450AA.
• Modelo de máquina.
• Tipo de cabezal de colocación.
• Requisito de Original Nuevo o Compatible Nuevo.
• Cantidad requerida.
• Destino de entrega.
• Fecha de llegada requerida.
• Fotografías de la boquilla existente.

Apoyamos la evaluación de muestras, los requisitos de reparación urgente de máquinas, la compra de mantenimiento programado, el suministro a largo plazo de repuestos y los pedidos combinados de piezas SMT para fabricantes de electrónica internacionales.

Envíe su consulta detallada para recibir una recomendación de producto coincidente y una cotización competitiva.

Panasonic es una marca comercial de su respectivo propietario. El nombre de la marca, la serie de la máquina, el modelo y el número de pieza se utilizan solo para fines de identificación del producto y referencia de compatibilidad.

Los productos Compatible Nuevo son piezas de repuesto fabricadas de forma independiente. No se representan como productos originales genuinos. Los compradores que requieran suministro Original Nuevo deben confirmar el embalaje, la identificación, la documentación y la trazabilidad antes de realizar un pedido.
