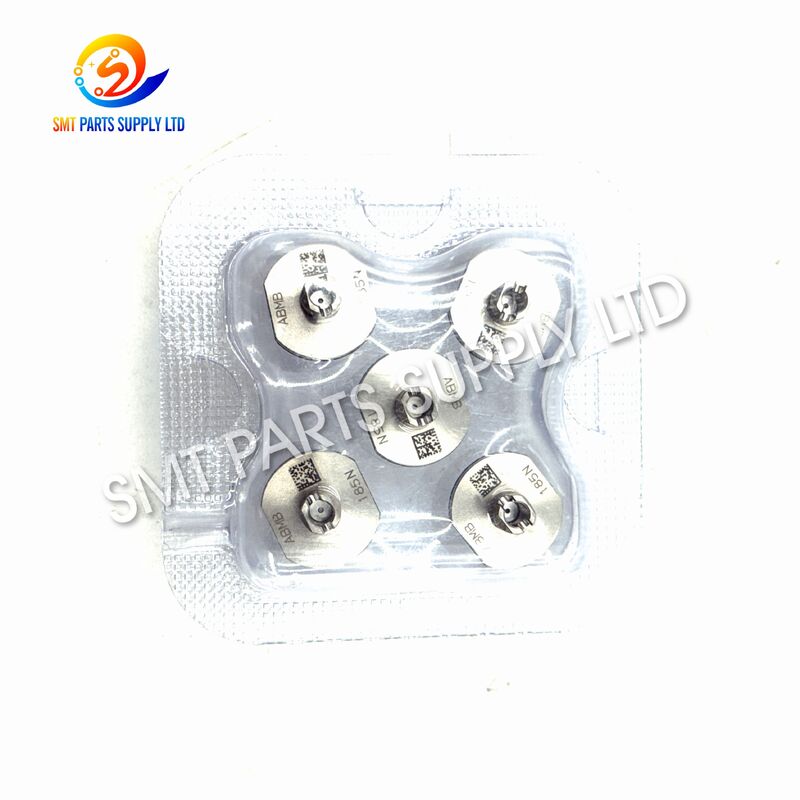

Boquilla SMT de precisión Panasonic 185N N610119411AA para CM/NPM

Boquilla de precisión Panasonic 185N SMT N610119411AA para CM/NPM

La boquilla de precisión Panasonic 185N SMT, identificada por el número de pieza principal N610119411AA, es una boquilla de manipulación de componentes desarrollada para configuraciones de máquinas de recogida y colocación CM, DT y NPM compatibles. Se aplica comúnmente a cabezales de colocación adecuados de ocho boquillas donde se requiere una recogida de vacío precisa, transferencia controlada de componentes y colocación repetible de PCB.

Como punto de contacto directo entre la máquina de colocación y el componente electrónico, el estado de la boquilla puede influir significativamente en la tasa de recogida, el centrado del componente, la precisión del reconocimiento y la continuidad de la producción. Una boquilla desgastada, contaminada o seleccionada incorrectamente puede causar errores de recogida, componentes caídos y desviaciones de colocación.

La boquilla 185N es adecuada para mantenimiento preventivo, reemplazo de emergencia, servicio de cabezales de colocación y preparación de inventario de repuestos. Antes de realizar el pedido, los compradores deben confirmar el modelo de la boquilla, el número de pieza completo, el modelo de la máquina, la configuración del cabezal y la apariencia de la boquilla existente. Se recomiendan fotografías claras o registros del equipo para una verificación de compatibilidad más confiable.

Identificación del producto

Causa: Por qué las boquillas SMT requieren inspección o reemplazo

La boquilla SMT opera repetidamente en condiciones de producción de alta velocidad. Durante cada ciclo de colocación, se acerca a un componente, activa la succión por vacío, levanta el componente, lo transfiere a través del sistema de visión y lo coloca en la PCB.

Con el tiempo, la contaminación de la producción, el desgaste mecánico o el contacto accidental pueden afectar el rendimiento de la boquilla.

1. Desgaste de la cara de recogida

La cara de recogida de la boquilla entra en contacto con miles o millones de componentes electrónicos durante su vida útil. La operación continua puede alterar gradualmente la condición de la superficie.

Una cara de recogida desgastada puede resultar en:

• Eficiencia de sellado reducida
• Retención de vacío irregular
• Posicionamiento inestable del componente
• Rotación del componente durante la transferencia
• Tasas de error de recogida más altas
• Mayor frecuencia de corrección de la máquina

Cuando la superficie de contacto se raya, se astilla o se desnivela, el reemplazo suele ser más efectivo que el ajuste repetido de la máquina.

2. Contaminación del conducto de vacío

El polvo de la cinta transportadora, las partículas de PCB, los residuos de adhesivo y otros contaminantes pueden entrar en el conducto de vacío interno.

Un bloqueo parcial puede causar:

La limpieza puede restaurar la función normal cuando la contaminación es menor. Sin embargo, se debe considerar el reemplazo si el conducto está dañado, muy bloqueado o es difícil de limpiar de forma segura.

3. Doblado o daño por impacto de la boquilla

Una boquilla puede dañarse por:

• Altura incorrecta del alimentador
• Colisión de componentes
• Instalación manual incorrecta
• Contacto con una PCB mal colocada
• Choque del cabezal
• Operación incorrecta de cambio de boquilla
• Almacenamiento sin protección
• Impacto de transporte

Incluso una pequeña deformación puede cambiar la línea central de la boquilla y afectar la precisión de la recogida o colocación.

4. Modelo de boquilla incorrecto

Los diferentes modelos de boquillas pueden parecer visualmente similares pero contienen diferentes:

• Estructuras de montaje
• Longitudes totales
• Formas de la cara de recogida
• Aberturas de vacío
• Áreas de contacto
• Interfaces del cabezal
• Rangos de manipulación de componentes

Seleccionar una boquilla solo a partir de una fotografía puede crear riesgos de compatibilidad. El modelo y el número de pieza exactos deben verificarse antes de realizar el pedido.

5. Instalación incorrecta

Una boquilla instalada incorrectamente puede no encajar concéntricamente en el soporte de la boquilla. El material extraño alrededor del área de montaje también puede impedir un acoplamiento correcto.

Los posibles síntomas relacionados con la instalación incluyen:

• Alarma de cambio de boquilla
• Excesivo descentramiento de la boquilla
• Rotación inestable
• Altura de recogida incorrecta
• Desplazamiento de la colocación del componente
• Fallo en el reconocimiento de la boquilla
• Interrupción repetida de la producción

6. Desajuste de componente y boquilla

La cara de recogida debe entrar en contacto con un área adecuada del cuerpo del componente. Una boquilla demasiado pequeña puede no proporcionar suficiente estabilidad de sujeción. Una boquilla demasiado grande puede entrar en contacto con los terminales, bordes o superficies irregulares.

Para nuevas aplicaciones de componentes, la boquilla debe seleccionarse según:

Síntomas comunes de producción

Solución: Cómo la boquilla 185N soporta una producción estable

La boquilla 185N proporciona una interfaz mecánica y de vacío controlada entre el cabezal de colocación y el componente electrónico. Cuando se selecciona, instala y mantiene correctamente, puede ayudar a mejorar la consistencia de la manipulación de componentes.

Recogida de vacío estable

El conducto de vacío interno transfiere la presión negativa del cabezal de colocación a la superficie de recogida de la boquilla. Un conducto limpio soporta una succión eficiente y una sujeción estable del componente.

Contacto controlado del componente

El área de recogida definida ayuda a mantener el componente en una posición controlada durante el movimiento. El contacto estable reduce el deslizamiento y la rotación innecesarios.

Alineación de colocación repetible

La sección de montaje posiciona la boquilla en relación con el eje del cabezal de colocación. Una alineación correcta ayuda a soportar una recogida precisa, una corrección de visión confiable y una colocación repetible.

Reducción del tiempo de inactividad no planificado

Reemplazar una boquilla desgastada o dañada puede ser más eficiente que cambiar repetidamente las coordenadas de recogida, los umbrales de vacío o los parámetros de visión para compensar el desgaste mecánico.

Adecuado para inventario de mantenimiento

Las fábricas pueden incluir la boquilla 185N en kits de mantenimiento preventivo o inventarios de repuestos de emergencia. Esto ayuda a reducir los retrasos en el abastecimiento cuando una boquilla de producción se daña.

Soporte de confirmación de compatibilidad

Los compradores pueden proporcionar la siguiente información antes de realizar el pedido:

• Modelo de máquina
• Modelo de cabezal de colocación
• Modelo de boquilla existente
• Número de pieza
• Cantidad requerida
• Paquete de componentes
• Fotografías de la boquilla
• Fecha de entrega requerida

Esta información permite verificar el producto ofrecido con mayor precisión antes del envío.

Beneficios de la solución

Especificaciones

Nota de confirmación técnica

Las dimensiones exactas de la punta de la boquilla, las dimensiones de la abertura de vacío y el rango de componentes aplicables deben confirmarse a través de la boquilla existente, el dibujo aprobado, el manual del equipo o el registro de repuestos de la máquina.

Los valores técnicos no deben asumirse solo por el nombre del modelo o la apariencia del producto.

Comparación de modelos de la misma serie

Guía de comparación de modelos

No se debe utilizar un modelo de boquilla diferente como reemplazo solo porque se pueda insertar físicamente en el cabezal. El ajuste mecánico por sí solo no confirma un rendimiento de recogida correcto.

Se deben comparar los siguientes detalles:

Aplicación

Fabricación de electrónica de consumo

La boquilla 185N se puede utilizar en líneas SMT compatibles que producen placas de control electrónico, dispositivos inteligentes, electrodomésticos, productos digitales y otros productos electrónicos de consumo.

Electrónica automotriz

La fabricación de PCB automotriz requiere un control de proceso estable y una colocación de componentes repetible. Mantener el estado de la boquilla ayuda a reducir la variación evitable en la recogida y colocación.

Productos de control industrial

Los controladores industriales, sensores, placas de control de potencia y módulos de automatización a menudo requieren ciclos de producción largos. El reemplazo preventivo de boquillas puede soportar la operación continua de la línea.

Equipos de comunicación

Los enrutadores, módulos de red, placas de comunicación y productos relacionados pueden requerir colocación de componentes de alta velocidad. Una boquilla estable ayuda a mantener una transferencia confiable durante el movimiento rápido del cabezal.

Electrónica LED e iluminación

Las placas de control de iluminación y los productos relacionados con LED utilizan diferentes paquetes de componentes. La boquilla siempre debe seleccionarse según el cuerpo del componente real y la configuración de la máquina.

Electrónica médica

La producción de PCB de equipos médicos utiliza frecuentemente procedimientos de mantenimiento controlados. La identificación correcta de la boquilla y los registros de reemplazo pueden respaldar la trazabilidad del equipo.

Fabricación por contrato EMS

Los proveedores de servicios de fabricación de electrónica procesan diferentes diseños de PCB y paquetes de componentes. Mantener un inventario de boquillas organizado ayuda a reducir los retrasos en el cambio de producto.

Mantenimiento y reacondicionamiento de equipos

La boquilla 185N es adecuada para:

• Mantenimiento del cabezal de colocación
• Reacondicionamiento de máquinas usadas
• Reemplazo de emergencia
• Recuperación de producción
• Inventario de repuestos
• Preparación de kits de mantenimiento
• Proyectos de servicio de máquinas
• Preparación de stock de distribuidores

Tabla de escenarios de aplicación

Cómo funciona

Paso 1: Asignación de boquilla

El programa de colocación asigna una boquilla según el paquete del componente y el requisito de producción. La boquilla seleccionada debe instalarse en la posición correcta del cabezal o en la estación de boquillas.

Paso 2: Movimiento del cabezal al alimentador

El cabezal de colocación mueve la boquilla sobre el bolsillo del componente programado. La precisión del alimentador y la posición del componente deben ser estables.

Paso 3: Descenso de la boquilla

La boquilla se mueve hacia abajo hacia el componente. La altura de recogida programada determina cómo la cara de recogida contacta con el componente.

Paso 4: Activación del vacío

La presión negativa fluye a través del cabezal de colocación y el conducto interno de la boquilla. El vacío sujeta el componente contra la cara de recogida.

Paso 5: Elevación del componente

La boquilla levanta el componente del bolsillo del alimentador. Se requiere succión estable durante la aceleración vertical.

Paso 6: Reconocimiento de visión

La cámara de la máquina comprueba la posición, el ángulo y la orientación del componente. El sistema de control calcula los valores de corrección antes de la colocación.

Paso 7: Transferencia del componente

La boquilla transporta el componente hacia la PCB. El componente debe permanecer estable durante el movimiento horizontal y rotacional.

Paso 8: Colocación en PCB

El cabezal de colocación baja el componente a la ubicación programada de pasta de soldar. La altura y la fuerza de colocación se controlan mediante la configuración de la máquina.

Paso 9: Liberación del vacío

Se libera o cambia el vacío para que el componente permanezca en la PCB mientras la boquilla se retrae.

Paso 10: Ciclo de producción repetido

La boquilla regresa al alimentador y repite el proceso para el siguiente componente. Una boquilla de producción puede completar un gran número de ciclos durante un turno.

Proceso de inspección de boquillas

Recomendaciones de mantenimiento

Verificación visual diaria

Las boquillas de uso frecuente deben revisarse en busca de contaminación visible, daños por impacto y rendimiento de recogida anormal.

Limpieza regular

Utilice un proceso de limpieza adecuado para boquillas SMT de precisión. El método de limpieza no debe rayar la superficie de recogida ni agrandar la abertura de vacío.

Evitar herramientas metálicas inadecuadas

No introduzca agujas de gran tamaño, alambres de acero u objetos afilados en el conducto de vacío. Esto puede dañar permanentemente la abertura interna.

Usar almacenamiento protector

Almacene cada boquilla por separado en un recipiente limpio o embalaje protector. Evite el contacto con herramientas sueltas y componentes metálicos.

Registrar información de reemplazo

Un registro de mantenimiento práctico puede incluir:

• Número de máquina
• Posición del cabezal
• Modelo de boquilla
• Número de pieza
• Fecha de instalación
• Fecha de reemplazo
• Síntoma de producción
• Resultado de la inspección
• Nombre del técnico

Comprobar sistemas relacionados

Si los problemas de recogida persisten después del reemplazo de la boquilla, inspeccione el sistema completo de manipulación de componentes.

Cómo elegir

1. Confirmar el modelo de boquilla

Verifique si el modelo requerido es exactamente 185N. El modelo puede mostrarse en la boquilla actual, el registro de mantenimiento o la lista de repuestos de la máquina.

2. Confirmar el número de pieza principal

La referencia principal es N610119411AA. Si aparece otro número en el producto existente, proporcione todos los códigos disponibles para su comparación.

3. Confirmar el modelo de máquina

Proporcione el modelo completo de la máquina en lugar de solo indicar la marca de la máquina.

La información útil incluye:

• CM402
• CM602
• Configuración DT
• Modelo de máquina NPM
• Año de producción de la máquina
• Tipo de cabezal instalado

4. Confirmar el cabezal de colocación

Las plataformas de máquinas pueden usar diferentes configuraciones de cabezal. La misma serie de máquinas no siempre garantiza que todos los modelos de boquillas sean adecuados.

5. Proporcionar fotografías del producto

Las fotografías recomendadas incluyen:

• Cuerpo completo de la boquilla
• Marcado del modelo
• Etiqueta del número de pieza
• Cara de recogida
• Extremo de montaje
• Perfil lateral
• Soporte de boquilla existente

6. Confirmar el paquete del componente

Cuando se requiere la boquilla para una nueva aplicación de componente, proporcione:

• Longitud del componente
• Ancho del componente
• Altura del componente
• Peso del componente
• Forma de la superficie superior
• Estructura del terminal
• Tipo de embalaje

7. Confirmar la condición de suministro requerida

Indique claramente la condición de suministro esperada al solicitar una cotización. La cotización debe identificar la versión ofrecida.

8. Confirmar la cantidad y el requisito de entrega

Proporcionar la cantidad y la fecha de entrega requerida ayuda a determinar la asignación de stock y los arreglos de envío.

Lista de verificación de confirmación del comprador

Pedido y embalaje

Información requerida para cotización

Proceso de embalaje protector

1. Se comprueban el modelo del producto y la cantidad.
2. Se inspecciona la apariencia de la boquilla.
3. La cara de recogida se protege del contacto.
4. Cada boquilla se empaqueta individualmente.
5. Se añade información de identificación donde se requiera.
6. Se fijan varias piezas dentro de una caja interior.
7. La caja interior se coloca en un cartón de exportación reforzado.
8. Se confirma la cantidad final y la información de envío.

Métodos de entrega disponibles

• Exprés internacional
• Flete aéreo
• Envío consolidado de repuestos
• Servicio de transporte designado por el comprador
• Otros métodos de transporte acordados

Los arreglos de entrega dependen de la cantidad, el estado del stock, el destino y los requisitos del comprador.

Preguntas frecuentes

P1: ¿Cuál es el número de pieza principal de la boquilla SMT 185N?

El número de pieza principal asociado con la boquilla 185N es N610119411AA. N610070338AA y N610070338AB también pueden aparecer como números de referencia. La confirmación final debe utilizar la boquilla existente y la información de la máquina.

P2: ¿Qué máquinas pueden usar la boquilla 185N?

La 185N se aplica generalmente a configuraciones de máquinas de colocación CM, DT y NPM compatibles que utilizan el cabezal de ocho boquillas correspondiente. El modelo exacto de la máquina y el tipo de cabezal deben verificarse antes de realizar el pedido.

P3: ¿Puede otro modelo de boquilla reemplazar la 185N?

No se debe sustituir otra boquilla solo porque tenga una apariencia similar. Las diferencias en longitud, cara de recogida, abertura de vacío y estructura de montaje pueden afectar el rendimiento de recogida y colocación.

P4: ¿Qué información se necesita para la verificación de compatibilidad?

Por favor, proporcione el modelo de la boquilla, el número de pieza completo, el modelo de la máquina, el tipo de cabezal de colocación, la cantidad requerida y fotografías claras de la boquilla existente. La información del componente también es útil para nuevas aplicaciones.

P5: ¿Qué se debe comprobar si los errores de recogida persisten después del reemplazo?

Inspeccione la presión de vacío, la tubería de aire, el soporte de la boquilla, la posición del alimentador, la altura de recogida, los datos del componente y la configuración de visión. El rendimiento de recogida depende del sistema completo de la máquina, no solo de la boquilla.

Contáctenos

Envíe su consulta para la boquilla SMT 185N N610119411AA con la cantidad requerida, el modelo de máquina, el tipo de cabezal de colocación y el destino de entrega.

Para una verificación de compatibilidad más rápida, incluya fotografías claras que muestren:

• Marcado del modelo de la boquilla
• Cuerpo completo de la boquilla
• Cara de recogida
• Extremo de montaje
• Etiqueta del número de pieza existente

Damos la bienvenida a consultas de fábricas SMT, proveedores de servicios de fabricación de electrónica, empresas de mantenimiento de máquinas, distribuidores de equipos, centros de reparación y distribuidores de repuestos.

Contáctenos para:

• Confirmación de stock actual
• Confirmación de versión del producto
• Cotización de pedido de muestra
• Precios de compra a granel
• Verificación de compatibilidad
• Información de embalaje protector
• Arreglos de envío internacional
• Pedidos consolidados de repuestos SMT

Nuestro equipo de ventas revisará la información de su producto y preparará una cotización adecuada según la cantidad requerida y el cronograma de entrega.

Declaración de marca comercial y compatibilidad

El nombre de la marca, el modelo de la máquina y los números de pieza en esta descripción se utilizan solo para identificar la compatibilidad y la aplicación del producto.

La compatibilidad puede variar según la versión de la máquina, el año de producción, la configuración del cabezal de colocación, el soporte de la boquilla, la configuración del software y la aplicación del componente. Los compradores deben confirmar toda la información técnica relevante antes de realizar el pedido y la instalación.
