Boquilla SMT Panasonic 120N N610099374AA para máquinas CM NPM

Boquilla SMT Panasonic 120N N610099374AA para máquinas CM NPM

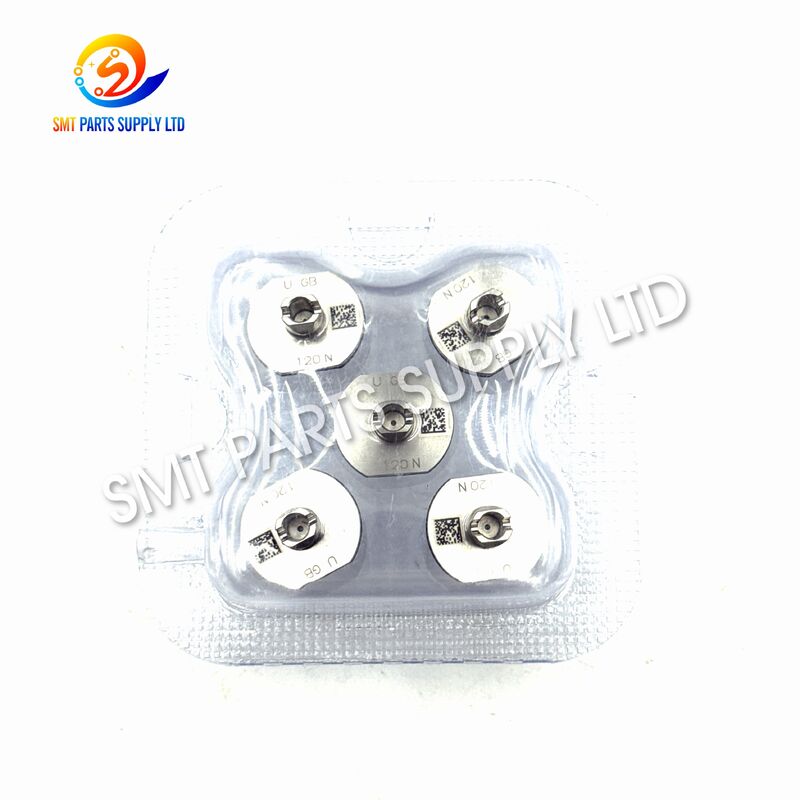

La boquilla SMT Panasonic 120N N610099374AA es un componente de recogida de precisión desarrollado para equipos de ensamblaje automatizado de montaje superficial. Instalada en un cabezal de colocación compatible, la boquilla crea una interfaz de vacío controlada entre la máquina y el componente electrónico. Admite la recogida rápida de componentes, la transferencia segura, la inspección por visión, el posicionamiento y la colocación precisa en la placa de circuito impreso.

La boquilla 120N se asocia comúnmente con configuraciones de máquinas pick-and-place CM y NPM compatibles. Su estructura de recogida compacta la hace adecuada para entornos de producción donde son esenciales el manejo estable de componentes, el centrado preciso de la boquilla y un rendimiento de vacío repetible.

Durante la producción SMT de alta velocidad, incluso una pequeña cantidad de desgaste, contaminación, deformación o fuga de vacío en la boquilla puede aumentar los errores de recogida y los defectos de colocación. Reemplazar una boquilla desgastada por una boquilla 120N correctamente emparejada ayuda a recuperar el funcionamiento estable de la máquina y al mismo tiempo reduce las interrupciones innecesarias de la línea.

Esta boquilla es adecuada para fábricas de ensamblaje de electrónica, empresas de mantenimiento SMT, departamentos de ingeniería de producción, distribuidores de repuestos y proveedores de servicios de máquinas. Se anima a los clientes a proporcionar el modelo de la máquina, la información del cabezal de colocación, el código de boquilla actual, las dimensiones del componente y fotografías de la boquilla antes de realizar el pedido.

Identificación del Producto

Causa: Por qué Ocurren Problemas con las Boquillas SMT

La boquilla de recogida es una de las piezas mecánicas de mayor funcionamiento dentro de una máquina pick-and-place. Se mueve repetidamente hacia abajo, contacta o se acerca a los componentes electrónicos, crea succión por vacío, levanta los componentes, pasa por el sistema de visión artificial de la máquina y los coloca en la PCB.

Dado que este ciclo puede repetirse miles de veces durante un turno de producción, la boquilla experimenta gradualmente contaminación y desgaste mecánico.

1. Contaminación por Flux, Polvo y Adhesivo

Los materiales de producción pueden liberar partículas finas, residuos de flux, polvo de cinta, desechos de embalaje y contaminación por adhesivo. Estos materiales pueden acumularse alrededor de la punta de la boquilla o dentro del conducto de vacío.

Un canal de aire parcialmente bloqueado aún puede crear succión, pero el nivel de vacío puede volverse inestable. Esto a menudo resulta en problemas de recogida intermitentes que son difíciles de diagnosticar.

2. Desgaste Mecánico en la Superficie de Recogida

La punta de la boquilla puede desgastarse gradualmente después de un contacto prolongado con componentes o superficies de alimentadores. Una cara de recogida irregular puede reducir el rendimiento de sellado y cambiar la posición de sujeción del componente.

Esto puede causar rotación del componente, centrado inestable o pérdida durante el movimiento a alta velocidad.

3. Selección Incorrecta de la Boquilla

Una boquilla demasiado grande puede entrar en contacto con componentes adyacentes, bolsillos de cinta o superficies circundantes. Una boquilla demasiado pequeña puede no crear suficiente área de succión efectiva.

Incluso cuando la máquina puede recoger el componente, una boquilla incorrecta puede reducir la estabilidad de colocación y aumentar las tasas de rechazo.

4. Fuga de Vacío

Puede ocurrir una fuga en la punta de la boquilla, el cuerpo de la boquilla, el conducto de aire interno, la conexión de montaje o la interfaz del cabezal de colocación.

Una boquilla con fugas requiere que la máquina compense con una mayor demanda de vacío y aún así puede fallar durante la aceleración rápida.

5. Deformación de la Boquilla o Daño por Impacto

Una instalación incorrecta, una colisión con un alimentador, una altura de máquina incorrecta, una caída accidental o el contacto con un componente elevado pueden deformar la boquilla.

Una pequeña deformación puede no ser visible durante una inspección rápida, pero puede afectar el centrado de la boquilla y la precisión de colocación.

6. Procedimientos de Mantenimiento Deficientes

El uso de herramientas de limpieza inadecuadas, agujas metálicas afiladas, fuerza excesiva o productos químicos agresivos puede dañar el conducto interno o la superficie de recogida.

La limpieza debe eliminar la contaminación sin agrandar, rayar o deformar las características de precisión de la boquilla.

Síntomas Comunes de Producción

Solución: Cómo la Boquilla 120N Soporta la Producción Estable

La boquilla SMT 120N N610099374AA proporciona una interfaz de recogida controlada para sistemas de colocación CM y NPM compatibles. Cuando se selecciona y mantiene correctamente, ayuda a estabilizar el proceso completo de manejo de componentes.

Recogida por Vacío Fiable

La ruta de vacío interna transfiere la succión del cabezal de colocación a la punta de la boquilla. Una boquilla limpia y ajustada correctamente ayuda a crear la diferencia de presión necesaria para levantar el componente de su bolsillo alimentador.

La succión estable reduce los fallos de recogida aleatorios y la pérdida de componentes durante el movimiento de la máquina.

Posicionamiento Controlado del Componente

La punta de la boquilla actúa como punto de contacto físico entre el cabezal de colocación y el componente. La geometría correcta ayuda a mantener el componente cerca de la posición central esperada.

Esto apoya una inspección por visión y una corrección de colocación más consistentes.

Transferencia Repetible a Alta Velocidad

Durante la producción, la boquilla debe retener el componente mientras el cabezal de colocación acelera, gira, se mueve a través de la inspección y se acerca a la ubicación de colocación.

Una boquilla 120N que funciona correctamente ayuda a mantener la estabilidad del componente durante estos movimientos.

Reducción del Tiempo de Inactividad No Planificado

Una boquilla desgastada puede causar errores intermitentes que requieren intervención repetida del operador. El reemplazo oportuno ayuda a reducir el tiempo de resolución de problemas y mejora la disponibilidad de la línea.

Mantener boquillas de repuesto correctamente identificadas cerca de la línea de producción también permite al personal de mantenimiento responder rápidamente.

Gestión Simplificada del Mantenimiento

El uso de un sistema claro de identificación de modelos y números de pieza de boquilla ayuda a los equipos de mantenimiento a organizar repuestos, establecer ciclos de reemplazo y evitar la mezcla de tipos de boquillas incompatibles.

El modelo 120N y el número de pieza N610099374AA deben registrarse en la lista de repuestos interna del cliente.

Principales Ventajas del Producto

Especificaciones

Aviso Importante de Especificación

El rango exacto de componentes, la geometría de la punta de la boquilla, el cabezal de colocación aplicable y la configuración de la máquina pueden variar según la generación del equipo y la configuración de producción.

El comprador no debe seleccionar la boquilla solo por apariencia. Antes de realizar un pedido, compare la siguiente información:

Aplicación

La boquilla 120N se utiliza en líneas de producción automatizadas de montaje superficial que requieren la recogida y colocación controlada de componentes electrónicos.

Electrónica de Consumo

Puede soportar líneas de producción que fabrican placas de control, electrónica doméstica, pantallas, dispositivos inteligentes, cargadores, adaptadores y otros ensamblajes electrónicos.

Electrónica Automotriz

Los módulos de control automotriz, los sistemas de iluminación, las placas de sensores, los sistemas de comunicación y los ensamblajes de gestión de energía requieren procesos SMT estables y trazables.

Una boquilla seleccionada correctamente contribuye a una transferencia de componentes fiable durante la producción de alto volumen.

Equipos de Control Industrial

Los controladores industriales, los módulos de automatización, las fuentes de alimentación, los variadores, los instrumentos y los dispositivos de monitoreo utilizan frecuentemente PCBs densamente poblados.

Un rendimiento estable de la boquilla ayuda a mantener la consistencia de colocación en los programas de producción continuos.

Equipos de Comunicación

Los dispositivos de red, los módulos inalámbricos, las placas de comunicación, la electrónica de estaciones base y los equipos de procesamiento de datos pueden utilizar componentes pequeños y muy juntos.

Una selección precisa de la boquilla es importante para mantener la calidad de colocación.

Electrónica Médica

Los dispositivos de monitoreo médico, los equipos de diagnóstico, los instrumentos electrónicos portátiles y las placas de control requieren procesos de producción cuidadosamente gestionados.

La limpieza de la boquilla y el reemplazo preventivo son particularmente importantes en entornos de fabricación controlados.

Productos LED e Iluminación

La boquilla puede usarse en líneas SMT compatibles que producen controladores LED, placas de control de iluminación, módulos de pantalla y ensamblajes electrónicos relacionados.

Fabricación Electrónica por Contrato

Las fábricas de EMS procesan frecuentemente múltiples productos en la misma línea de producción. Mantener un inventario completo de boquillas ayuda a reducir los retrasos en el cambio y soporta diferentes paquetes de componentes.

Tabla de Aplicación

Cómo Funciona

La boquilla 120N opera como parte del sistema de colocación completo de la máquina. Su rendimiento depende del cabezal de colocación, el sistema de vacío, la condición del alimentador, el sistema de visión, la calibración de la máquina, el paquete del componente y el programa de producción.

Paso 1: Selección Automática de Boquilla

El programa de la máquina asigna una boquilla apropiada a un tipo de componente. El cabezal de colocación recoge la boquilla de la estación de boquillas o utiliza una boquilla ya instalada en el cabezal.

La boquilla debe encajar de forma segura y alinearse correctamente con la interfaz del cabezal.

Paso 2: Movimiento al Alimentador

La máquina mueve el cabezal de colocación sobre la posición del alimentador programado. El alimentador presenta el componente en su bolsillo de cinta transportadora, bandeja, tubo u otro sistema de alimentación.

El posicionamiento preciso del alimentador es esencial para una recogida exitosa.

Paso 3: Descenso de la Boquilla

La boquilla desciende hacia el componente según la altura de recogida programada.

Una altura de recogida incorrecta puede causar un contacto insuficiente, daños al componente, impacto de la boquilla o contacto con el bolsillo del alimentador.

Paso 4: Activación del Vacío

El cabezal de colocación aplica vacío a través del canal interno de la boquilla. La diferencia de presión sujeta el componente contra la punta de la boquilla.

La calidad de este sello de vacío depende de la limpieza de la boquilla, la condición de la cara de recogida, la superficie del componente y el tamaño de la boquilla.

Paso 5: Elevación del Componente

La boquilla levanta el componente del bolsillo del alimentador. La máquina puede verificar el estado del vacío para confirmar que el componente ha sido recogido con éxito.

Si el valor de vacío está fuera del rango aceptado, la máquina puede intentar la recogida nuevamente o generar una alarma.

Paso 6: Inspección por Visión

El componente pasa a través del sistema de reconocimiento de la máquina. La cámara verifica su posición, ángulo, contorno o características de referencia.

El sistema de control calcula cualquier corrección necesaria en el eje X, eje Y o rotación.

Paso 7: Transferencia a Alta Velocidad

El cabezal de colocación se mueve desde la posición de recogida a la ubicación de colocación de la PCB. Durante este movimiento, la boquilla debe sujetar el componente de forma segura a pesar de la aceleración y la rotación.

Una boquilla inestable puede permitir que el componente se mueva, gire o caiga.

Paso 8: Colocación Precisa

La boquilla desciende a la altura de colocación programada y posiciona el componente sobre la pasta de soldar.

La fuerza y la altura de colocación deben ser adecuadas para el componente y el proceso de PCB.

Paso 9: Liberación del Vacío

La máquina libera el vacío o aplica presión positiva controlada, según el diseño del equipo. El componente se separa de la boquilla y permanece en la PCB.

Paso 10: Ciclo de Producción Repetido

La boquilla regresa para recoger el siguiente componente. Este ciclo continúa a alta velocidad durante todo el programa de producción.

Cómo la Condición de la Boquilla Afecta el Ciclo de Colocación

Cómo Elegir la Boquilla 120N Correcta

La selección de la boquilla debe basarse en información técnica confirmada y no solo en la apariencia del producto.

1. Confirmar el Modelo de Máquina

Registre el modelo completo de la máquina. Familias de máquinas similares pueden usar diferentes cabezales de colocación o estándares de boquillas.

Las referencias típicas pueden incluir CM202, CM212, CM402, CM602 y equipos NPM seleccionados, pero la configuración específica del cabezal aún debe verificarse.

2. Confirmar el Cabezal de Colocación

Identifique el tipo de cabezal instalado. Una máquina puede soportar diferentes cabezales, y cada cabezal puede requerir una interfaz de boquilla diferente.

El mismo modelo de máquina no siempre garantiza el mismo requisito de boquilla.

3. Verificar la Marca de la Boquilla Existente

Inspeccione la boquilla actual en busca de la marca del modelo 120N y cualquier número de pieza visible.

Una fotografía clara de la boquilla existente es una de las formas más efectivas de reducir los errores de pedido.

4. Verificar el Número de Pieza

N610099374AA se usa comúnmente como la identificación principal para la boquilla 120N.

KXFX03DJA01 puede aparecer como un número de referencia relacionado o cruzado en algunos registros de suministro. Los compradores deben confirmar la relación con su configuración de máquina instalada antes de realizar el pedido.

5. Emparejar el Paquete del Componente

La superficie de recogida de la boquilla debe adaptarse al cuerpo del componente. Los factores importantes incluyen:

• Longitud y ancho del componente
• Altura del componente
• Planitud de la superficie
• Material del paquete
• Posición del centro de gravedad
• Área de recogida disponible
• Peso
• Fragilidad
• Espacio libre del componente cercano

6. Revisar la Velocidad de Producción

La producción a alta velocidad crea mayores fuerzas de aceleración. La boquilla debe proporcionar suficiente estabilidad de sujeción durante la recogida, rotación, inspección y transferencia.

7. Evaluar la Superficie del Componente

Las superficies de componentes lisas, porosas, irregulares, curvas, empotradas o texturizadas pueden requerir diferentes estructuras de boquilla.

Confirme que el modelo 120N es adecuado para el área de contacto real.

8. Seleccionar la Condición de Suministro Requerida

Dependiendo de la disponibilidad, los clientes pueden solicitar diferentes opciones de suministro. La condición solicitada debe indicarse claramente durante la cotización.

Nunca describa una boquilla compatible como un producto original a menos que la fuente de suministro y el embalaje hayan sido verificados.

9. Pedir una Cantidad de Prueba

Para una aplicación desconocida, comience con un pequeño pedido de prueba. Pruebe la boquilla en condiciones de producción normales antes de comprar una gran cantidad.

10. Establecer Inventario de Repuestos

Una vez confirmada la compatibilidad, mantenga una cantidad razonable de boquillas de repuesto según el número de máquinas, las horas de operación, el volumen de producción y el historial de mantenimiento.

Lista de Verificación de Selección de Boquilla

Recomendaciones de Instalación

Antes de la Instalación

• Detenga la máquina según el procedimiento de seguridad del equipo.
• Confirme el modelo y número de pieza de la boquilla.
• Inspeccione la boquilla en busca de deformación, contaminación o daños de envío.
• Verifique que el área de montaje esté limpia.
• Compare la boquilla nueva con la boquilla retirada.
• No instale la boquilla si la forma de la interfaz es diferente.

Durante la Instalación

• Manipule la boquilla con herramientas limpias.
• Evite tocar la superficie de recogida de precisión.
• Instale la boquilla en la orientación correcta.
• No utilice fuerza excesiva.
• Confirme que la boquilla esté bien asentada.
• Verifique el funcionamiento suave del intercambio de boquillas donde sea aplicable.

Después de la Instalación

• Ejecute el procedimiento de verificación o calibración de boquillas de la máquina.
• Pruebe el rendimiento del vacío.
• Realice varios ciclos de recogida a baja velocidad.
• Inspeccione el centrado del componente.
• Confirme el reconocimiento de visión.
• Verifique los resultados de colocación antes de volver a la velocidad de producción completa.

Mantenimiento y Limpieza

Un mantenimiento adecuado extiende la vida útil de la boquilla y ayuda a mantener una producción consistente.

Inspección Diaria

Inspeccione la superficie de recogida en busca de contaminación, rayones, deformación y partículas adheridas.

Verifique si la boquilla genera errores de recogida inusuales durante la producción.

Limpieza Regular

Utilice equipos de limpieza de boquillas aprobados, aire filtrado, cepillos adecuados o materiales de limpieza recomendados por el procedimiento de mantenimiento.

Evite usar objetos metálicos afilados que puedan rayar o agrandar la abertura de vacío.

Inspección del Conducto de Vacío

Un exterior limpio no garantiza un conducto interno despejado. Si el rendimiento del vacío sigue siendo débil después de la limpieza de la superficie, inspeccione el canal interno.

Inspección Dimensional

Compare las boquillas muy usadas con una boquilla de referencia confirmada. Reemplace las unidades que muestren desgaste visible, deformación o rendimiento de recogida inconsistente.

Almacenamiento

Almacene las boquillas limpias en cajas protectoras etiquetadas. Separe los diferentes modelos para evitar una instalación incorrecta.

Evite exponer las boquillas a polvo, humedad, impactos o almacenamiento suelto con herramientas metálicas.

Programa de Mantenimiento Recomendado

Control de Calidad

Una boquilla SMT adecuada debe ser inspeccionada antes del envío y nuevamente antes de su uso en producción.

Puntos de Inspección Recomendados

Inspección de Recepción del Comprador

1. Compare la cantidad del paquete con la orden de compra.
2. Confirme la marca del modelo 120N.
3. Verifique la referencia del número de pieza N610099374AA.
4. Inspeccione la boquilla bajo una iluminación adecuada.
5. Compárela con la muestra aprobada existente.
6. Realice una prueba controlada en la máquina.
7. Registre el resultado de instalación y rendimiento.

Guía de Solución de Problemas

Información de Embalaje y Pedido

La boquilla debe embalarse para proteger su punta de recogida y su interfaz de montaje durante el transporte.

Embalaje Recomendado

• Bolsa o contenedor protector individual
• Protección interna contra impactos
• Identificación clara del producto
• Etiqueta de modelo y cantidad
• Cartón exterior adecuado para transporte internacional
• Separación de lotes cuando se piden varios modelos de boquillas

Información Requerida para una Cotización

Por qué Obtener la Boquilla SMT Correcta

Seleccionar la boquilla correcta no es solo una decisión de compra de repuestos. Afecta directamente la estabilidad de recogida, la eficiencia de la máquina, la carga de trabajo del operador, la continuidad de la producción y la calidad de colocación.

Una boquilla de bajo costo pero incorrectamente emparejada puede generar fallos de recogida repetidos, alarmas de máquina, daños a componentes o retrasos en la producción. El costo de estas interrupciones puede ser mucho mayor que el valor de la boquilla en sí.

Por esta razón, la confirmación profesional de compatibilidad debe incluir el modelo de boquilla, el número de pieza, el modelo de máquina, el cabezal de colocación, el tamaño del componente y fotografías de la boquilla existente.

Preguntas Frecuentes

1. ¿Cuál es la función principal de la boquilla Panasonic 120N N610099374AA?

La boquilla 120N crea una conexión de vacío controlada entre el cabezal de colocación y un componente electrónico. Recoge el componente del alimentador, lo sujeta durante la inspección por visión y la transferencia, y lo libera con precisión en la posición de colocación programada de la PCB.

2. ¿Qué máquinas pueden usar la boquilla 120N?

La boquilla 120N se referencia comúnmente para familias de máquinas CM y NPM compatibles, incluyendo CM202, CM212, CM402, CM602 y configuraciones NPM seleccionadas. Sin embargo, el cabezal de colocación exacto y la interfaz de la boquilla deben confirmarse antes de realizar el pedido.

3. ¿Son N610099374AA y KXFX03DJA01 el mismo número de pieza?

N610099374AA se usa comúnmente como la identificación principal para la boquilla 120N. KXFX03DJA01 también aparece en algunos registros de suministro como una referencia relacionada. Dado que las generaciones de equipos y las configuraciones de cabezal pueden diferir, los clientes deben proporcionar fotografías y detalles de la máquina para su confirmación.

4. ¿Cómo puedo confirmar si esta boquilla se ajusta a mi máquina?

Por favor, proporcione el modelo completo de la máquina, el tipo de cabezal de colocación, la marca de la boquilla existente, el número de pieza actual, el paquete del componente, la cantidad requerida y fotografías claras de la boquilla desde varios ángulos. Estos detalles permiten al proveedor comparar la interfaz y la aplicación.

5. ¿Cuándo se debe reemplazar una boquilla SMT?

Reemplace la boquilla cuando la limpieza no pueda restaurar una recogida estable, cuando la superficie de recogida esté desgastada, cuando el cuerpo esté deformado, cuando se detecte fuga de vacío, o cuando los errores repetidos de rotación del componente, caída, reconocimiento y recogidas faltantes se atribuyan a la boquilla.

Contáctenos

¿Busca una boquilla SMT 120N N610099374AA fiable para su equipo de producción CM o NPM?

Envíenos el modelo de su máquina, la información del cabezal de colocación, el código de boquilla actual, las dimensiones del componente, la cantidad requerida y las fotografías del producto. Nuestro equipo de ventas le ayudará a verificar la aplicación, confirmar el artículo más adecuado y preparar una cotización competitiva.

Apoyamos pedidos de prueba, requisitos de repuestos de producción, proyectos de mantenimiento y planes de compra regulares para fabricantes de electrónica globales y empresas de servicios SMT.

Contáctenos hoy mismo para la verificación de compatibilidad, disponibilidad, información de plazos de entrega, detalles de embalaje y cotización.

Aviso de Compatibilidad y Marca Registrada

El nombre del fabricante del equipo y las referencias de modelos de máquinas se utilizan solo para describir la identificación del producto y la compatibilidad prevista. Todas las marcas registradas pertenecen a sus respectivos propietarios. La compatibilidad debe confirmarse utilizando la configuración de la máquina del cliente, el cabezal de colocación instalado, la muestra de boquilla existente y los requisitos de producción.
