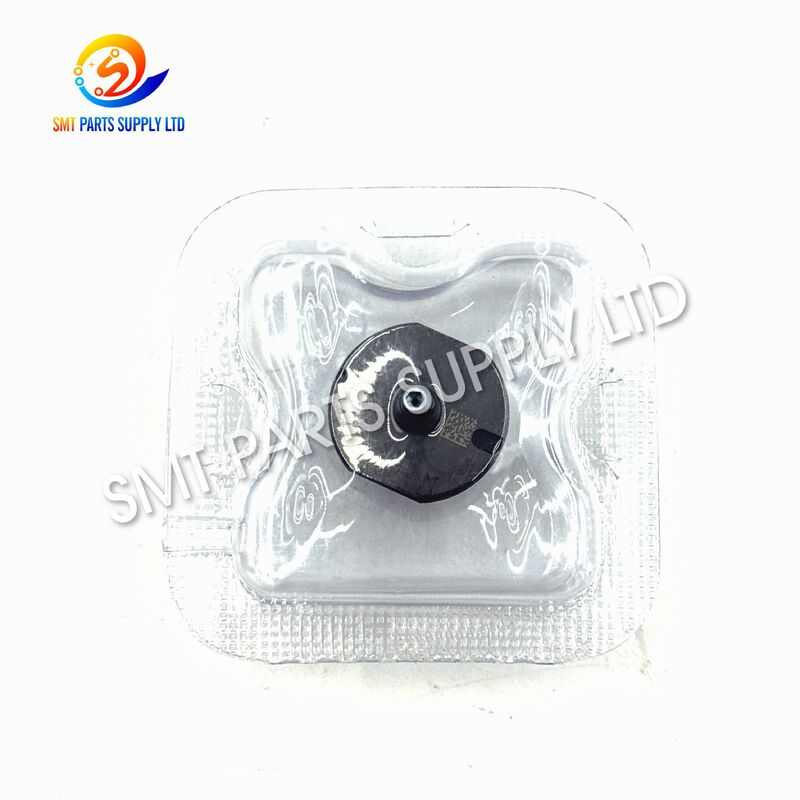

Boquilla SMT Panasonic 1001N N610098969AA 1,3 × 0,9 mm para máquinas NPM

La Panasonic 1001N N610098969AA es una boquilla de colocación SMT de precisión diseñada para la recogida por vacío, transferencia, reconocimiento y colocación de componentes electrónicos pequeños. Su geometría de punta nominal de 1.3 x 0.9 mm proporciona un área de contacto controlada para resistencias de chip, condensadores cerámicos, diodos en miniatura, transistores y otros paquetes ligeros de montaje superficial.

La boquilla se utiliza comúnmente con máquinas de colocación NPM compatibles y configuraciones de cabezal de colocación a juego. Durante la producción de alta velocidad, conecta el circuito de vacío de la máquina a la superficie del componente, lo que permite que el cabezal levante los componentes de los alimentadores de cinta, los transfiera a través del proceso de reconocimiento de visión y los coloque con precisión en las placas de circuito impreso.

Una boquilla 1001N seleccionada correctamente y mantenida adecuadamente puede ayudar a reducir los reintentos de recogida, las caídas de componentes, las alarmas de vacío, los desplazamientos de posición y las interrupciones de producción innecesarias. Antes de realizar el pedido, los compradores deben confirmar el modelo de la máquina, el tipo de cabezal de colocación, la identificación de la boquilla existente, el número de pieza, las dimensiones del componente y la cantidad requerida.

Los componentes electrónicos pequeños requieren un control de vacío preciso, coordenadas de recogida exactas, posicionamiento estable del alimentador y una boquilla con dimensiones adecuadas. Cuando alguna parte de este sistema se vuelve inestable, la calidad de la producción y la eficiencia de la máquina pueden disminuir.

El contacto continuo con los componentes y los bolsillos del alimentador puede desgastar gradualmente la punta de la boquilla. Una punta dañada o irregular puede reducir el área de sellado entre la boquilla y la superficie del componente.

Los síntomas típicos incluyen:

• Componentes que caen durante la transferencia.
• Reintentos frecuentes de recogida.
• Rotación inestable del componente.
• Lecturas de vacío inconsistentes.
• Aumento de los desplazamientos de colocación.
• Resultados de reconocimiento deficientes.

El polvo, los residuos de pasta de soldar, las partículas de adhesivo, la neblina de fundente y los desechos de componentes pueden entrar en el canal de flujo de aire de la boquilla. Incluso un bloqueo parcial puede reducir el rendimiento del vacío.

Una boquilla bloqueada puede recoger componentes con éxito, pero fallar intermitentemente durante la producción de alta velocidad. Este tipo de falla inestable puede ser difícil de identificar sin una inspección regular.

La boquilla seleccionada debe coincidir con las dimensiones, masa, forma, superficie de recogida y estructura del paquete del componente.

Una boquilla demasiado pequeña puede no proporcionar suficiente fuerza de succión. Una boquilla demasiado grande puede entrar en contacto con componentes cercanos, cinta transportadora, bolsillos del alimentador o áreas irregulares del paquete.

Pueden producirse fugas de aire en la punta de la boquilla, el cuerpo de la boquilla, el soporte, el eje, el sello, la manguera, el filtro o la válvula de vacío. Las fugas reducen la fuerza de sujeción efectiva y pueden causar movimiento del componente durante la aceleración o rotación.

Si la boquilla desciende demasiado, puede golpear el componente o el bolsillo del alimentador. Si la altura de recogida es demasiado alta, la boquilla puede no crear un sello de vacío completo.

La altura de recogida incorrecta puede causar:

• Daño del componente.
• Contacto con la cinta del alimentador.
• Deformación de la punta de la boquilla.
• Recogida incompleta.
• Inclinación del componente.
• Mayores tasas de rechazo.

La máquina debe identificar correctamente la boquilla instalada. La contaminación, el daño o una versión de boquilla incompatible pueden causar alarmas de reconocimiento o datos de configuración incorrectos.

Las máquinas de la misma serie pueden utilizar diferentes cabezales de colocación, soportes, interfaces de eje y sistemas de reconocimiento. No se debe instalar una boquilla de aspecto similar sin confirmar la compatibilidad.

La boquilla 1001N proporciona un punto de contacto de vacío enfocado para componentes pequeños y ligeros. Cuando se combina correctamente con el componente y el cabezal de colocación, ayuda a mantener una recogida estable y un control preciso del componente durante todo el ciclo de colocación.

La especificación nominal de la punta de 1.3 x 0.9 mm está diseñada para proporcionar un área de recogida adecuada para componentes electrónicos pasivos y discretos pequeños.

Un área de contacto adecuada ayuda a prevenir:

• Contacto excesivo con los bolsillos del alimentador.
• Sellado de vacío insuficiente.
• Daño en la superficie del componente.
• Rotación inestable del componente.
• Interferencia con estructuras circundantes.

El canal de flujo de aire interno transfiere la succión del cabezal de colocación a la superficie del componente. Una boquilla limpia e instalada correctamente ayuda a mantener una presión de vacío estable durante la recogida, elevación, reconocimiento y transferencia.

Después de la recogida, el sistema de visión de la máquina inspecciona la posición y el ángulo del componente. La geometría consistente de la boquilla ayuda a que el componente permanezca estable mientras la máquina calcula los valores de corrección.

Durante el movimiento de alta velocidad, el componente está expuesto a fuerzas de aceleración, desaceleración y rotación. La succión estable ayuda a prevenir el movimiento, la caída o la inclinación antes de la colocación.

La boquilla baja el componente a la posición programada de la PCB. La altura y alineación precisas de la boquilla admiten una colocación repetible al tiempo que reducen la fuerza de contacto innecesaria.

La identificación clara de la boquilla permite a los operadores organizar los procedimientos de configuración, los programas de mantenimiento y los inventarios de repuestos. La gestión adecuada de las boquillas reduce el riesgo de instalar el modelo incorrecto durante los cambios de producción.

Las dimensiones, el rango de componentes y la capacidad de peso indicados son valores de referencia. El rendimiento real depende del modelo de la máquina, el cabezal de colocación, el estado del soporte, la precisión del alimentador, la superficie del componente, la configuración del vacío, la altura de recogida, la velocidad de producción y la configuración del software.

La 1001N tiene la geometría de recogida general más pequeña en esta comparación. Se utiliza principalmente para componentes compactos y ligeros que requieren un área de succión enfocada.

La 1002N proporciona una superficie de contacto más grande para chips medianos y componentes polarizados seleccionados. La 1003N está destinada a paquetes más grandes, incluidos circuitos integrados y componentes electrolíticos.

La 1004N y la 1005N proporcionan áreas de contacto significativamente más grandes para paquetes más pesados o más grandes. La 1006N se utiliza para la calibración y no debe seleccionarse como boquilla de producción estándar.

Aunque la 1001 y la 1001N pueden tener dimensiones de recogida similares, no deben considerarse automáticamente intercambiables. El método de reconocimiento, la interfaz del cabezal de colocación, el soporte de la boquilla y la configuración de la máquina deben verificarse antes de la instalación.

La boquilla 1001N se puede utilizar en líneas SMT que producen teléfonos inteligentes, cargadores, equipos de audio, productos portátiles, dispositivos domésticos inteligentes, controladores de pantalla y módulos electrónicos compactos.

Los componentes típicos incluyen:

• Resistencias de chip.
• Condensadores cerámicos.
• Diodos pequeños.
• Transistores en miniatura.
• Componentes de protección.
• Componentes de procesamiento de señales.

Las placas de control automotriz a menudo contienen grandes cantidades de componentes pasivos pequeños. La boquilla puede admitir procesos de ensamblaje para:

• Módulos de sensor.
• Placas de control de iluminación.
• Electrónica del salpicadero.
• Unidades de comunicación.
• Módulos de control.
• Placas de gestión de energía.

La boquilla se puede aplicar en la producción de:

• Controladores programables.
• Placas de control de motor.
• Módulos de automatización.
• Instrumentos de medición.
• Equipos de comunicación industrial.
• Controladores de fuente de alimentación.

Las aplicaciones de producción adecuadas pueden incluir:

• Módulos de red.
• Placas de control de enrutador.
• Electrónica de estación base.
• Módulos de comunicación por radio.
• Placas de procesamiento de señales.
• Dispositivos de transmisión de datos.

La boquilla puede manejar resistencias, condensadores, dispositivos de protección y componentes de control pequeños utilizados en:

• Placas de controlador LED.
• Módulos de control de iluminación.
• Productos de iluminación de pantalla.
• Sistemas de iluminación inteligente.
• Placas de conversión de potencia.

Cuando la máquina y la configuración del componente son adecuadas, la boquilla se puede utilizar para ensamblajes electrónicos compactos que se encuentran en dispositivos de monitorización médica, equipos de laboratorio, instrumentos de prueba y módulos de control.

La 1001N también es adecuada para:

• Mantenimiento de máquinas de colocación.
• Inventario de repuestos de emergencia.
• Proyectos de reemplazo de boquillas.
• Programas de mantenimiento preventivo.
• Reacondicionamiento de líneas de producción.
• Servicio de cabezales de máquina.

El operador instala la 1001N en el soporte del cabezal de colocación correcto. El soporte, el eje y la interfaz de montaje deben estar limpios y libres de daños.

La máquina reconoce la boquilla instalada según su método de identificación programado. La información de la boquilla debe coincidir con la configuración de producción activa.

El cabezal de colocación se mueve sobre el bolsillo del alimentador programado. El posicionamiento preciso del alimentador garantiza que la boquilla se alinee con el centro de recogida del componente.

La boquilla desciende a la altura de recogida programada. El movimiento debe controlarse para evitar una fuerza excesiva o el contacto con el bolsillo de la cinta.

El sistema de vacío crea presión negativa a través de la boquilla. Cuando la punta contacta la superficie del componente, la succión sujeta el componente contra la boquilla.

El cabezal levanta el componente de la cinta transportadora, bandeja, tubo o alimentador. Se debe mantener una presión de vacío estable durante la elevación.

La cámara de la máquina inspecciona la posición y rotación del componente. Se calculan los valores de corrección antes de la colocación.

El cabezal de colocación mueve el componente hacia la PCB. La boquilla mantiene la succión durante la aceleración, desaceleración y rotación.

La boquilla baja el componente a la ubicación programada de la PCB. La altura y la fuerza de colocación deben ser adecuadas para el paquete y el estado de la pasta de soldar.

La máquina libera el vacío y puede aplicar presión positiva controlada. El componente se separa de la boquilla y el cabezal comienza el siguiente ciclo.

Utilice N610098969AA como referencia principal de pedido. Las boquillas de aspecto similar pueden tener canales internos, dimensiones de punta, soportes o métodos de identificación diferentes.

No proporcione solo la familia general de la máquina. El modelo y la versión completos ayudan a determinar la configuración correcta del cabezal de colocación.

Confirme el modelo del cabezal instalado, el soporte de la boquilla, la interfaz del eje y el sistema de reconocimiento. Las fotografías del cabezal y de la boquilla existente son útiles cuando la documentación no está disponible.

Revise la marca, el código, la forma de la punta, la interfaz de montaje, la longitud y el estado físico de la boquilla instalada actualmente.

Proporcione la siguiente información:

• Longitud del componente.
• Ancho del componente.
• Altura del componente.
• Peso del componente.
• Tipo de paquete.
• Forma de la superficie superior.
• Tipo de alimentador.
• Posición de recogida.

La punta de la boquilla debe contactar un área estable, limpia y suficientemente plana. Evite seleccionar un punto de contacto que incluya agujeros, superficies curvas, lentes, terminales o estructuras irregulares.

Indique claramente si el pedido requiere:

• Piezas nuevas originales.
• Piezas nuevas compatibles de alta calidad.
• Piezas usadas inspeccionadas.
• Muestras para pruebas.

El estado debe indicarse claramente en la cotización y la confirmación del pedido.

Para paquetes inusuales, componentes transparentes, superficies irregulares o aplicaciones inciertas, se recomienda realizar pruebas de muestras antes de comprar cantidades de producción.

1. Detenga la máquina de colocación según el procedimiento de mantenimiento aprobado.
2. Retire la boquilla existente con la herramienta de manipulación correcta.
3. Inspeccione el soporte y el eje en busca de polvo, residuos, desgaste o dobleces.
4. Limpie la interfaz de montaje con un método sin pelusa y no abrasivo.
5. Confirme el modelo y el número de pieza de reemplazo antes de la instalación.
6. Instale la boquilla sin forzar, golpear o torcer el conjunto.
7. Verifique que la boquilla se mueva libremente y regrese correctamente.
8. Realice el reconocimiento de la boquilla según el procedimiento de la máquina.
9. Realice una prueba de recogida y colocación a baja velocidad.
10. Supervise los valores de vacío, los errores de recogida, los resultados de reconocimiento y la calidad de colocación antes de volver a la velocidad de producción completa.

No utilice alambre de acero, taladros, agujas de coser, papel abrasivo o herramientas afiladas para limpiar la abertura de la boquilla. Estos métodos pueden agrandar el canal de flujo de aire, dañar la superficie de contacto o cambiar la geometría de la boquilla.

Utilice equipos de limpieza de boquillas aprobados, aire filtrado, líquido de limpieza adecuado y herramientas no abrasivas. Asegúrese de que la boquilla esté completamente limpia y seca antes de reinstalarla.

La boquilla se revisa en busca de deformaciones visibles, grietas, rayones, contaminación, oxidación o ensamblaje incompleto.

La punta de recogida se inspecciona en busca de desgaste, bloqueo, astillas, bordes irregulares y daños en la superficie.

La sección de montaje se examina para asegurar un ajuste adecuado con el soporte especificado y la configuración del cabezal de colocación.

Cuando corresponda, se verifica la continuidad del flujo de aire para identificar bloqueos o fugas anormales.

El modelo, el número de pieza y la identificación de la boquilla se comparan con la información del pedido confirmada.

Cada boquilla está protegida contra polvo, vibraciones, impactos, humedad y contacto directo con la superficie durante el transporte.

El modelo 1001N y el número de pieza N610098969AA ayudan a los equipos de compras a identificar la boquilla requerida con precisión.

El diseño compacto de la punta es adecuado para una amplia gama de componentes electrónicos pasivos y discretos ligeros.

La compatibilidad se puede revisar utilizando el modelo de máquina, el tipo de cabezal de colocación, las fotografías de la boquilla existente y los detalles del componente.

Los compradores pueden pedir una pieza para pruebas, una pequeña cantidad de mantenimiento o un lote de producción más grande.

La 1001N se puede suministrar junto con otras boquillas, soportes, filtros, piezas de alimentador, correas, sensores, motores y componentes de máquinas SMT.

El embalaje protector y el soporte de envío internacional son adecuados para compradores en Europa, América del Norte, el Sudeste Asiático y otros mercados.

El número de pieza comúnmente referenciado es N610098969AA. Los compradores deben comparar este número con la boquilla instalada, la configuración del cabezal de colocación, la documentación de la máquina y las fotografías del producto antes de realizar el pedido.

La boquilla se utiliza generalmente para resistencias pequeñas, condensadores, diodos en miniatura, transistores y componentes ligeros similares. La idoneidad final depende de las dimensiones del paquete, el peso, la forma de la superficie superior, la precisión del alimentador y la configuración de la máquina.

No necesariamente. La compatibilidad depende del modelo exacto de la máquina, el cabezal de colocación, el soporte, la interfaz del eje, el método de reconocimiento y la configuración del software. La información completa de la máquina debe proporcionarse antes de la compra.

La boquilla debe inspeccionarse cuando aumentan los reintentos de recogida, los componentes caen durante el movimiento, aparecen alarmas de vacío, los desplazamientos de colocación se vuelven inestables, la punta está visiblemente desgastada o el canal de flujo de aire interno está bloqueado.

Por favor, proporcione el modelo, número de pieza, modelo de máquina, tipo de cabezal de colocación, cantidad requerida, condición preferida, dimensiones del componente, país de entrega y fotografías claras de la boquilla existente.

Para conocer el precio actual, la disponibilidad en stock, el tiempo de entrega de producción, el costo de envío, la confirmación de compatibilidad o el soporte de pedidos mixtos, envíe la siguiente información:

Modelo del producto: 1001N
Número de pieza: N610098969AA
Modelo de máquina:
Tipo de cabezal de colocación:
Cantidad requerida:
Condición del producto requerida:
Paquete y dimensiones del componente:
País de entrega y código postal:
Fotografías de la boquilla existente:

Nuestro equipo de ventas revisará sus requisitos y proporcionará una cotización detallada, recomendación de compatibilidad, método de embalaje y propuesta de entrega.
