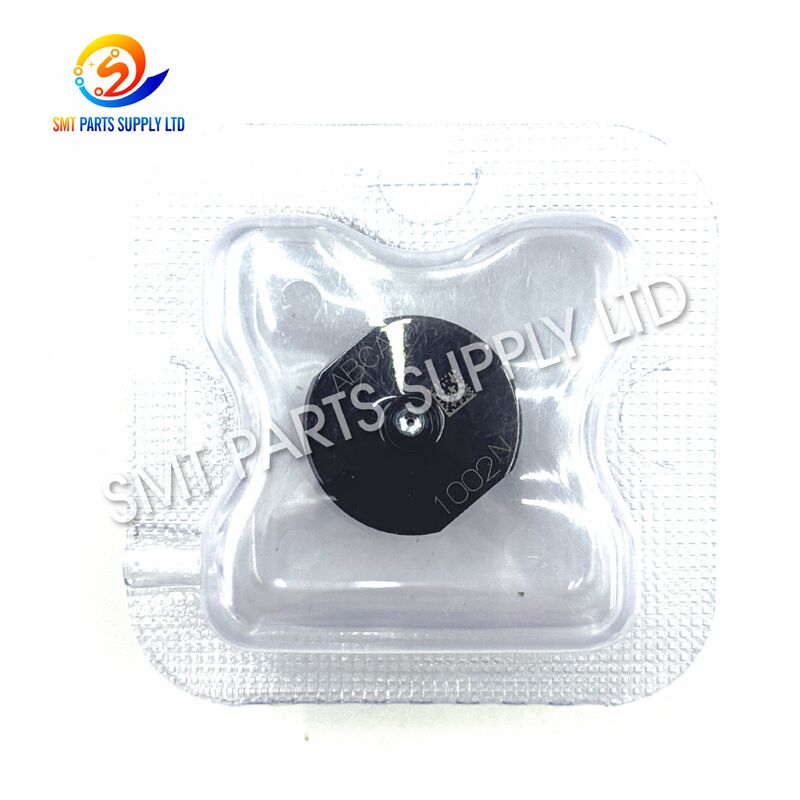

Boquilla SMT de precisión Panasonic 1002N para NPM N610098970AA

Boquilla de precisión SMT Panasonic 1002N para NPM N610098970AA

La boquilla SMT Panasonic 1002N, comúnmente identificada con el número de pieza N610098970AA, es un componente de vacío de precisión desarrollado para equipos de colocación de componentes electrónicos compatibles. Su especificación de recogida de 3.0 × 2.2 mm proporciona un área de contacto práctica para manipular componentes electrónicos de tamaño mediano con superficies de recogida planas adecuadas.

Instalada en un cabezal de colocación compatible, la boquilla utiliza presión negativa controlada para recoger componentes de alimentadores de cinta, bandejas u otros sistemas de suministro de componentes. Luego transporta cada componente a través de las operaciones de reconocimiento, corrección, transferencia y colocación antes de liberarlo en la placa de circuito impreso.

La boquilla 1002N es adecuada para fabricantes de electrónica, departamentos de mantenimiento SMT, empresas de servicio de equipos y distribuidores de repuestos que requieren una boquilla de reemplazo claramente identificada. La selección correcta de la boquilla ayuda a mejorar la consistencia de la recogida, reducir las caídas de componentes, minimizar los errores de reconocimiento y mantener una producción estable durante el ensamblaje de PCB de alta velocidad o alta mezcla.

El modelo 1002N, el número de pieza N610098970AA y la especificación de 3.0 × 2.2 mm se enumeran comúnmente juntos en referencias comerciales de boquillas SMT. La compatibilidad del equipo debe verificarse con la configuración del cabezal instalado antes de la compra.

Una boquilla de recogida y colocación es uno de los principales puntos de contacto entre una máquina SMT y un componente electrónico. Incluso el desgaste menor, la contaminación, la deformación o la variación dimensional pueden influir en el rendimiento de recogida y colocación de componentes.

Durante la operación, la boquilla se mueve repetidamente hacia abajo, contacta con los componentes, genera vacío, levanta los componentes, gira, pasa por el proceso de reconocimiento y libera los componentes en la placa de circuito impreso. Miles de ciclos repetidos pueden afectar gradualmente la superficie de la boquilla y el canal de vacío interno.

Los operadores pueden notar uno o más de los siguientes síntomas:

• Alarmas de recogida repetidas en la misma posición del cabezal.
• Componentes que caen entre el alimentador y la PCB.
• Componentes que permanecen adheridos después de la colocación.
• Aumento de fallos de reconocimiento.
• Componentes que aparecen inclinados durante la inspección por cámara.
• Desviación de la posición de colocación sin un cambio de programación obvio.
• Desviaciones del ángulo de rotación.
• Resultados de recogida diferentes entre cabezales de máquina idénticos.
• Aumento de las tasas de rechazo durante la producción de alta velocidad.
• Paradas frecuentes de la línea causadas por errores de detección de vacío.
• Rendimiento inestable después de cambiar de proveedor de componentes.
• Reducción del rendimiento cuando la máquina acelera.

Estos problemas no siempre significan que la boquilla sea la única pieza defectuosa. También se deben inspeccionar los filtros, las mangueras de vacío, las válvulas solenoides, los soportes de boquilla, los ejes del cabezal, los alimentadores, el embalaje de los componentes y la configuración de la máquina.

Sin embargo, cuando la boquilla está bloqueada, desgastada, doblada o seleccionada incorrectamente, reemplazarla con el modelo correcto es un primer paso eficiente para restaurar una producción estable.

La boquilla 1002N proporciona una interfaz de recogida definida para componentes que requieren una especificación de boquilla de 3.0 × 2.2 mm. Cuando se combina correctamente con el cabezal de la máquina y el componente, crea un área de contacto de vacío estable sin cubrir innecesariamente los bordes de los componentes, terminales, marcas o áreas circundantes del bolsillo de la cinta.

Reemplazar una boquilla desgastada con una unidad 1002N correctamente identificada puede ayudar a mejorar las siguientes condiciones de producción:

Para obtener resultados fiables, el reemplazo de la boquilla debe combinarse con un proceso de inspección completo:

1. Confirmar el modelo de la máquina.
2. Confirmar el tipo de cabezal de colocación instalado.
3. Comparar el modelo y número de pieza de la boquilla existente.
4. Inspeccionar el soporte y el eje de la boquilla.
5. Comprobar el filtro de vacío y el circuito neumático.
6. Verificar las coordenadas de recogida del alimentador.
7. Confirmar la longitud, anchura, altura y peso del componente.
8. Revisar la superficie de recogida del componente.
9. Comprobar la configuración de altura de recogida y colocación.
10. Realizar una prueba de colocación a baja velocidad.
11. Revisar los datos de vacío y reconocimiento.
12. Monitorizar la tasa de recogida durante la operación a velocidad normal.

Una boquilla nueva no puede corregir un alimentador mal posicionado, un soporte dañado, un vacío de máquina insuficiente, un embalaje de componente inestable o un programa de colocación inexacto. Por lo tanto, el sistema de recogida completo debe evaluarse siempre que ocurran errores repetidos.

La especificación de 3.0 × 2.2 mm define la geometría de recogida principal de la boquilla. Esta geometría afecta el área de contacto efectiva entre la boquilla y la superficie del componente.

Una cara de recogida adecuada debe proporcionar suficiente soporte para retener el componente durante el movimiento. Al mismo tiempo, no debe ser tan grande que entre en contacto con los terminales del componente, superficies elevadas, bordes del paquete, ventilaciones o estructuras adyacentes del bolsillo de la cinta.

El conducto de aire interno transfiere la presión negativa del cabezal de colocación a la cara de recogida. Un conducto de vacío limpio y de tamaño correcto ayuda a la máquina a establecer succión rápidamente y mantener una fuerza de sujeción estable durante la aceleración y la rotación.

Un conducto de vacío parcialmente bloqueado aún puede recoger algunos componentes con éxito, pero puede crear errores intermitentes a velocidades de máquina más altas. Es por eso que la limpieza rutinaria de la boquilla y el monitoreo del vacío son importantes.

La boquilla debe encajar correctamente en el soporte compatible. Dimensiones incorrectas del cuerpo, desgaste, material extraño o daño del soporte pueden impedir un asiento adecuado.

Un asiento deficiente puede provocar:

• Error de rotación de la boquilla.
• Inestabilidad del movimiento vertical.
• Fallo del cambiador de boquillas.
• Fuga de vacío.
• Desviación de la posición de recogida.
• Inconsistencia de reconocimiento.
• Desgaste prematuro del soporte o del eje.

La cara de recogida debe permanecer lisa y con la forma correcta. Los arañazos, astillas, deformaciones o contaminación pueden reducir la calidad del sellado y causar inclinación del componente.

Las especificaciones de comparación y los números de pieza comerciales asociados se enumeran comúnmente en las referencias de suministro de boquillas SMT. Deben tratarse como una guía de selección, no como una aprobación de intercambiabilidad automática.

El 1001N tiene una geometría de recogida más pequeña y generalmente se considera para componentes con superficies de recogida planas limitadas. El 1002N proporciona un área de contacto más grande y puede ofrecer una mayor estabilidad de sujeción para componentes de tamaño mediano.

Usar un 1001N donde se requiere un 1002N puede resultar en un soporte insuficiente. Usar un 1002N donde se requiere una boquilla más pequeña puede crear interferencia con terminales, bordes o superficies vecinas.

El 1002N y el 1002CN comparten la misma especificación nominal de recogida de 3.0 × 2.2 mm, pero su construcción difiere. La versión requerida debe seleccionarse de acuerdo con la configuración de la máquina aprobada, la aplicación del componente, la lista de boquillas existente y los requisitos de producción.

El 1003N proporciona una especificación de recogida más grande de 4.0 × 3.0 mm. Puede considerarse para componentes con un área de recogida más amplia o mayores requisitos de estabilidad.

El 1003N no debe reemplazar automáticamente al 1002N. Una boquilla sobredimensionada puede entrar en contacto con bordes de componentes, terminales, etiquetas, ventilaciones o características de embalaje.

Los modelos 1004N y 1005N utilizan superficies de recogida de caucho más grandes. Estos modelos generalmente se asocian con componentes planos más grandes. Su tamaño y características de contacto difieren significativamente del 1002N.

La selección de la boquilla siempre debe basarse en el dibujo del componente, la biblioteca de máquinas aprobada, la superficie de recogida, la masa del componente, el bolsillo del alimentador y la configuración del cabezal de colocación.

El modelo 1002N y el número de pieza N610098970AA ayudan a los equipos de compras, mantenimiento y almacén a identificar la boquilla requerida con precisión.

La geometría de recogida definida de 3.0 × 2.2 mm admite un contacto de vacío estable cuando se combina correctamente con la superficie del componente.

La boquilla admite ciclos repetidos de recogida, reconocimiento, movimiento y colocación en entornos profesionales de ensamblaje de electrónica.

Una boquilla claramente identificada puede acortar el tiempo de resolución de problemas y simplificar la planificación del mantenimiento preventivo.

La confirmación tanto del modelo como del número de pieza de la boquilla ayuda a evitar confusiones entre tamaños y tipos de construcción de boquillas similares.

La boquilla se puede discutir para reemplazo individual, stock de mantenimiento, pedidos de distribuidores y compras por lotes programadas.

El embalaje protector y las opciones de entrega internacional apoyan a los clientes en Europa, América del Norte y Sudeste Asiático.

La boquilla se puede incluir con piezas relacionadas de la máquina SMT, como soportes, ejes, filtros, alimentadores, correas, sensores, válvulas, motores y accesorios de mantenimiento.

La boquilla SMT 1002N está destinada a procesos de colocación automatizada de componentes electrónicos que requieren recogida por vacío controlada y manipulación precisa de componentes.

Producción de alta mezcla

Las fábricas de alta mezcla cambian frecuentemente los tipos de componentes y los programas de PCB. Las boquillas claramente identificadas ayudan a los operadores a completar cambios más rápidos y reducir los errores de selección de boquillas.

Producción continua

En la fabricación de alto volumen, el movimiento repetido de la boquilla puede causar desgaste gradual o contaminación. Mantener boquillas de repuesto ayuda a reducir las interrupciones de producción inesperadas.

Mantenimiento preventivo

Los equipos de mantenimiento pueden reemplazar boquillas muy utilizadas según los ciclos de operación, las tendencias de la tasa de recogida, los datos de vacío o los resultados de la inspección visual.

Reparación de emergencia

Se puede instalar una boquilla 1002N de repuesto cuando la unidad existente se dobla, bloquea, daña o no puede mantener una recogida estable.

Expansión de la línea de producción

Las fábricas que añaden máquinas o cabezales de colocación pueden requerir juegos de boquillas adicionales para nuevos programas y stock de reserva.

Distribución regional

Los distribuidores de repuestos SMT pueden tener modelos de boquillas claramente identificados disponibles para los clientes que requieren pedidos repetidos y reemplazos urgentes.

El programa de colocación asigna una boquilla adecuada según la especificación del componente. La máquina o el operador confirma que la boquilla requerida está disponible.

La boquilla 1002N se instala en un soporte de boquilla compatible o se recoge del cambiador automático de boquillas.

El cabezal de colocación se mueve por encima de la ubicación programada del alimentador o la bandeja. Es necesario un posicionamiento preciso del alimentador para una recogida centrada.

La boquilla se mueve hacia abajo hacia el componente. La altura de recogida debe permitir un contacto superficial suficiente sin aplicar fuerza dañina.

La presión negativa pasa a través del cabezal de colocación y el canal interno de la boquilla. El componente se sujeta contra la cara de recogida.

La máquina puede evaluar los datos de vacío para determinar si el componente se ha recogido con éxito.

El cabezal de colocación presenta el componente al sistema de visión de la máquina. El sistema mide la posición, el ángulo, la forma o las características de reconocimiento programadas del componente.

La máquina calcula las correcciones en el eje X, eje Y y rotación según el resultado del reconocimiento.

La boquilla transporta el componente hacia la coordenada de PCB programada. Se debe mantener un vacío estable durante la aceleración y la rotación.

La boquilla baja el componente sobre la pasta de soldadura o la superficie designada de la PCB.

La máquina cancela el vacío y puede aplicar presión de aire positiva controlada. El componente se separa de la boquilla y permanece en la PCB.

La boquilla se retrae y repite el proceso para el siguiente componente.

Seleccionar una boquilla SMT solo por la apariencia del modelo puede llevar a errores de pedido. La información completa de la máquina y el componente debe revisarse antes de la compra.

1. Confirme el código de la boquilla.
Verifique si la boquilla existente está marcada como 1002N.

2. Confirme el número de pieza.
Compare la pieza instalada con N610098970AA.

3. Confirme la configuración de la máquina.
Proporcione los modelos completos de máquina y cabezal de colocación en lugar de solo la serie de la máquina.

4. Evalúe la superficie del componente.
La boquilla debe contactar un área estable sin cubrir terminales, bordes, ventilaciones, marcas elevadas o características irregulares.

5. Revise el peso del componente.
La boquilla seleccionada y el sistema de vacío de la máquina deben proporcionar suficiente fuerza de sujeción.

6. Consulte la biblioteca de boquillas aprobadas.
Utilice el programa de la máquina, la base de datos de componentes, la lista de ingeniería interna o el registro de producción existente.

7. Realice una prueba de producción.
Comience a una velocidad controlada e inspeccione el rendimiento de recogida, reconocimiento, transferencia, colocación y liberación.

Puede ser necesaria una boquilla más pequeña cuando:

• La superficie de recogida disponible es limitada.
• Los terminales o cables están cerca del centro del componente.
• El componente está posicionado en un bolsillo de cinta estrecho.
• Una cara de recogida más grande bloquea el reconocimiento de la cámara.

Puede ser necesaria una boquilla más grande cuando:

• El componente tiene un área de recogida plana más amplia.
• El componente es más pesado.
• La boquilla actual proporciona un soporte insuficiente.
• Los componentes se mueven durante la aceleración rápida.

Puede ser necesaria una versión cerámica cuando:

• La lista de piezas internas aprobadas especifica construcción cerámica.
• La aplicación requiere diferentes características de desgaste, estáticas o superficiales.
• La boquilla instalada se identifica como 1002CN en lugar de 1002N.

1. Detenga la máquina según el procedimiento de seguridad aprobado.
2. Retire la boquilla existente con cuidado.
3. Confirme el modelo y número de pieza de reemplazo.
4. Compare la boquilla nueva con la unidad retirada.
5. Inspeccione el soporte en busca de desgaste, suciedad y daños.
6. Limpie el soporte utilizando un proceso sin pelusa aprobado.
7. Instale la boquilla sin aplicar presión lateral excesiva.
8. Confirme el asiento correcto y el movimiento libre.
9. Compruebe el funcionamiento del cambiador automático de boquillas.
10. Pruebe la respuesta del vacío.
11. Ejecute una prueba de recogida a baja velocidad.
12. Inspeccione los resultados de reconocimiento y colocación.
13. Aumente gradualmente la velocidad de la máquina.
14. Supervise los errores de recogida durante el primer lote de producción.

Nunca fuerce la boquilla en un soporte incompatible. La instalación forzada puede dañar la boquilla, el soporte, el eje del cabezal o el cambiador de boquillas.

• No utilice una aguja metálica sobredimensionada.
• No agrande manualmente la abertura de vacío.
• No raspe la cara de recogida con herramientas duras.
• No utilice productos químicos de limpieza corrosivos.
• No aplique aire comprimido sin control.
• No instale la boquilla mientras quede humedad en el interior.
• No mezcle boquillas inspeccionadas y no inspeccionadas.
• No continúe usando una boquilla doblada.
• No pula la boquilla sin un proceso aprobado.
• No almacene la boquilla sin protección de la punta.

Los puntos de inspección típicos incluyen:

Cada boquilla debe protegerse contra impactos, polvo, humedad y movimientos incontrolados durante el transporte.

El tiempo de entrega depende de la cantidad, el estado del stock, los requisitos de inspección, el destino y el método de transporte.

N610098970AA es el número de pieza comúnmente referenciado para la boquilla 1002N con una especificación de 3.0 × 2.2 mm. Los compradores aún deben verificar el cabezal de la máquina instalado, la etiqueta de la boquilla existente y la pieza actual antes de realizar el pedido.

La boquilla se asocia comúnmente con configuraciones de máquinas de colocación NPM y CM o DT compatibles seleccionadas. La compatibilidad depende del cabezal de colocación instalado, el soporte de boquilla, el sistema cambiador, la generación de la máquina y la lista de boquillas aprobadas.

Ambas versiones se enumeran comúnmente con una especificación de 3.0 × 2.2 mm, pero su construcción y números de pieza difieren. Utilice la versión aprobada para la máquina y la aplicación del componente en lugar de reemplazar una automáticamente por la otra.

Por favor, proporcione el modelo de la máquina, el modelo del cabezal de colocación, el código de la boquilla, el número de pieza, las fotos de la boquilla actual, las dimensiones del componente, la superficie de recogida, la cantidad requerida, el requisito de condición y el destino de entrega.

Reemplace la boquilla cuando la limpieza no pueda restaurar una recogida estable, la cara de recogida esté desgastada, el cuerpo esté doblado, el conducto de aire permanezca bloqueado o la producción continúe mostrando errores repetidos de vacío, reconocimiento o colocación.

Para conocer el precio actual, el estado del stock, el tiempo de entrega, las fotos del producto, los detalles del embalaje o la confirmación del modelo, proporcione:

• Modelo del producto: 1002N.
• Número de pieza: N610098970AA.
• Modelo de máquina.
• Modelo de cabezal de colocación.
• Fotografías de la boquilla existente.
• Cantidad requerida.
• Condición del producto solicitada.
• Dimensiones del componente y superficie de recogida.
• País y ciudad de destino.
• Horario de entrega requerido.

Envíe su consulta detallada para una revisión rápida de compatibilidad, soporte de cotización y arreglos de envío internacional.
