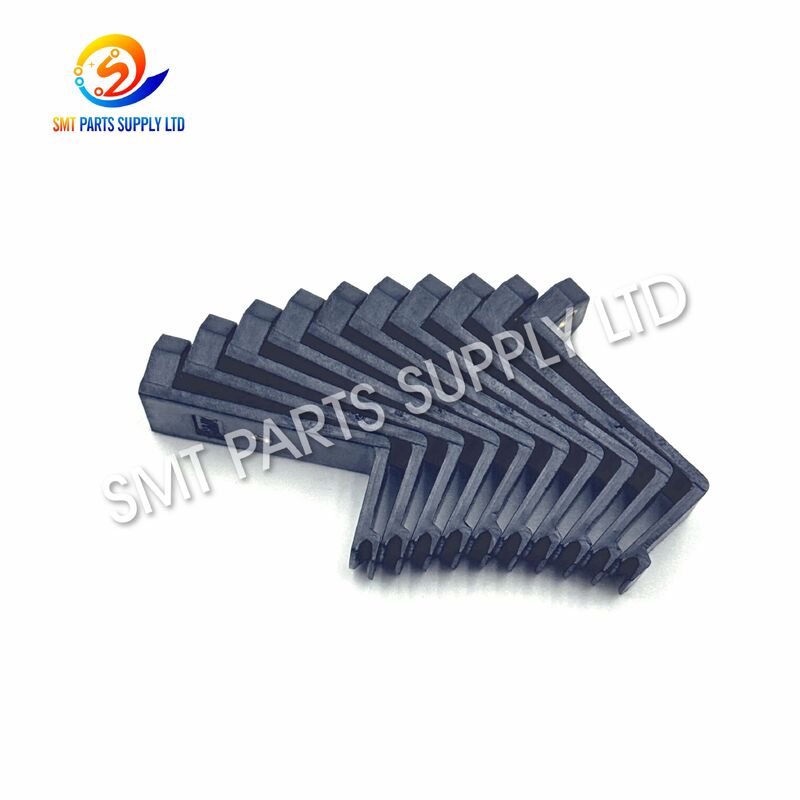

Dedo de resina para transportador de PCB de soldadura por ola SMIC PFW-20L

El Dedo de resina para transportador de PCB de soldadura por ola SMIC PFW-20L es un componente mecánico de transportador diseñado para el transporte de PCB dentro de equipos de soldadura por ola compatibles. Instalado a lo largo de la cadena o el riel del transportador, el dedo contacta y soporta el borde de la placa de circuito impreso mientras la PCB se mueve a través de las secciones de fluxado, precalentamiento, soldadura y enfriamiento.

El transporte fiable de placas es esencial en la soldadura por ola porque la PCB debe mantener una posición controlada y viajar suavemente a través del proceso de soldadura. Los dedos del transportador desgastados, dañados, deformados, contaminados o instalados incorrectamente pueden causar un movimiento inestable de la PCB, un soporte deficiente de la placa, resistencia del transportador o un posicionamiento inconsistente de la placa.

El PFW-20L es, por lo tanto, un componente de mantenimiento importante para las líneas de producción de soldadura por ola. Reemplazar los dedos del transportador envejecidos puede ayudar a restaurar la condición original de transporte de la PCB y reducir los problemas mecánicos causados por componentes de sujeción de placas desgastados.

Información clave del producto

Causa – Por qué los dedos del transportador necesitan reemplazo

Los dedos del transportador de soldadura por ola operan continuamente durante la producción de PCB. Cada placa de circuito entra en la máquina de soldadura y es soportada por un grupo de dedos instalados a lo largo del sistema transportador.

Los dedos contactan repetidamente los bordes de la PCB mientras operan en un entorno que involucra calor, residuos de flux, contaminación del proceso de soldadura, movimiento del transportador y carga mecánica continua.

Con el tiempo, la condición del dedo puede deteriorarse gradualmente.

Problemas comunes

Un solo dedo dañado puede no detener inmediatamente toda la máquina, pero continuar la producción con componentes del transportador desgastados puede reducir gradualmente la estabilidad del transporte.

Para fábricas que operan producción continua, la inspección rutinaria del sistema de dedos del transportador es una forma eficaz de prevenir problemas inesperados de manejo de placas.

Solución – Restaurar el transporte estable de PCB

Reemplazar los dedos del transportador dañados con el Dedo de resina PFW-20L correcto ayuda a restaurar el soporte fiable de la PCB a través de la máquina de soldadura por ola.

El dedo se instala en el mecanismo del transportador y proporciona una posición de contacto definida para el borde de la PCB.

Cuando varios dedos están correctamente alineados, la PCB puede viajar a través de la máquina a una altura y orientación estables.

Beneficios de reemplazar dedos desgastados

• Ayuda a mantener un transporte estable de PCB.
• Soporta un posicionamiento preciso de la placa.
• Reduce el movimiento de la PCB relacionado con el transportador.
• Ayuda a mantener un viaje consistente de la PCB a través de la zona de soldadura.
• Adecuado para mantenimiento rutinario del transportador.
• Proporciona un reemplazo directo para los dedos PFW-20L desgastados.
• Ayuda a reducir las interrupciones mecánicas.
• Soporta la producción continua de soldadura por ola.

Para líneas de producción que operan muchas horas al día, los dedos del transportador deben considerarse piezas de mantenimiento normales en lugar de componentes permanentes.

Mantener dedos de repuesto en stock permite a los técnicos reemplazar piezas defectuosas durante el mantenimiento programado en lugar de esperar hasta que el sistema transportador desarrolle un problema más grave.

Especificaciones

Aplicación

El Dedo de resina para transportador SMIC PFW-20L se utiliza principalmente en ensamblajes de transportadores de PCB de soldadura por ola.

La soldadura por ola se utiliza comúnmente para soldar componentes de orificio pasante, ensamblaje de PCB de tecnología mixta, placas de control industrial, electrónica de potencia, electrónica automotriz, placas de control de electrodomésticos, equipos de comunicación y otras aplicaciones de fabricación electrónica.

Los dedos del transportador soportan la PCB durante todo el proceso de soldadura.

Aplicaciones típicas

El PFW-20L es particularmente útil para equipos de mantenimiento que inspeccionan regularmente cadenas transportadoras, rieles, sistemas de guía y componentes de sujeción de PCB.

Al reemplazar un dedo dañado, los técnicos también deben inspeccionar los dedos cercanos, ya que las piezas instaladas al mismo tiempo pueden mostrar niveles de desgaste similares.

Cómo funciona

El sistema transportador de una máquina de soldadura por ola mueve la PCB a través de varias etapas de procesamiento.

Durante el transporte, los dedos del transportador contactan los bordes de la PCB y mantienen su posición relativa a los rieles del transportador.

El proceso generalmente se puede dividir en varios pasos.

1. Carga de PCB

La PCB entra en el sistema transportador de soldadura por ola desde el equipo de producción aguas arriba o la estación de carga manual.

Los dedos del transportador contactan los bordes de la placa y establecen la posición de transporte.

2. Soporte de PCB

Múltiples dedos soportan la PCB a lo largo del transportador.

La alineación correcta de los dedos es importante porque la placa debe permanecer estable mientras viaja a través de la máquina.

3. Fluxado y precalentamiento

La PCB pasa por las secciones de aplicación de flux y precalentamiento.

Durante estas etapas, los dedos continúan sujetando los bordes de la placa mientras el transportador mantiene una velocidad de transporte controlada.

4. Soldadura por ola

La PCB pasa sobre la ola de soldadura.

El posicionamiento estable de la placa es particularmente importante en esta etapa porque la parte inferior de la PCB debe interactuar con el proceso de soldadura de manera controlada.

5. Salida de PCB

Después de la soldadura y el enfriamiento, la PCB sale de la máquina y continúa hacia el siguiente proceso de producción.

Los dedos del transportador liberan la placa una vez que llega a la sección de descarga.

Por lo tanto, un dedo PFW-20L instalado correctamente contribuye al proceso completo de transporte de la placa en lugar de solo a una sección de la máquina.

Por qué la condición del dedo del transportador es importante

El mecanismo del transportador afecta directamente cómo la PCB entra y pasa a través del proceso de soldadura por ola.

Si los dedos están desiguales, desgastados, sueltos o deformados, el transporte de la PCB puede volverse inestable.

Los problemas posibles incluyen:

• Sacudidas de la PCB durante el movimiento.
• Altura desigual de la placa.
• Interacción deficiente del borde de la PCB.
• Mayor resistencia mecánica.
• Inclinación de la PCB durante el transporte.
• Ruido anormal del transportador.
• Movimiento de la placa cerca de la zona de soldadura.
• Mayor riesgo de interrupción de la producción.

Estos problemas a veces se pueden atribuir incorrectamente a la cadena transportadora, al sistema de ajuste del ancho del riel o al motor de accionamiento.

Por esta razón, la condición de los dedos del transportador debe incluirse en la resolución de problemas mecánicos rutinarios.

Ventajas de los dedos de resina

Los dedos de resina para transportador se seleccionan comúnmente para el transporte de PCB porque proporcionan un contacto directo con el borde de la placa sin requerir que la PCB descanse directamente contra estructuras metálicas más grandes del transportador.

El diseño PFW-20L está destinado a la posición de instalación del transportador correspondiente y proporciona un componente de contacto reemplazable dentro del sistema de transporte.

Beneficios prácticos de mantenimiento

El intervalo de reemplazo real depende de las horas de producción, las condiciones de flux, la frecuencia de mantenimiento, las características de la PCB y las condiciones de operación del transportador.

Cómo elegir el dedo del transportador correcto

Las máquinas de soldadura por ola utilizan muchos diseños diferentes de dedos de transportador. Diferentes marcas y modelos de máquinas pueden usar dedos con apariencias similares pero con diferentes dimensiones, estructuras de montaje, perfiles de contacto de PCB o direcciones de instalación.

Por lo tanto, la selección no debe basarse solo en la apariencia visual.

Paso 1 – Confirmar el modelo

Verifique si el modelo de dedo de transportador requerido es:

PFW-20L

La confirmación del modelo es el paso más importante antes de realizar el pedido.

Paso 2 – Comprobar el dedo existente

Compare el reemplazo con el componente existente.

Comprobar:

• Forma general.
• Posición de montaje.
• Punto de contacto de la PCB.
• Longitud del dedo.
• Dirección de instalación.
• Estructura de montaje.

Paso 3 – Confirmar el transportador de la máquina

Verifique que el sistema transportador utilice dedos tipo PFW-20L.

Diferentes máquinas de soldadura por ola pueden usar estructuras de dedos de transportador de resina, acero inoxidable o titanio diferentes.

Paso 4 – Proporcionar fotos cuando sea necesario

Si el modelo de la máquina o la especificación del dedo no están claros, proporcione fotos claras que muestren:

• Dedo completo.
• Sección de montaje.
• Cadena transportadora.
• Lado de contacto de la PCB.
• Marcado del modelo existente.

Esto puede mejorar significativamente la identificación de la pieza.

Instalación e inspección

Antes de la instalación, detenga la máquina según el procedimiento de mantenimiento del equipo y permita que el área relevante de la máquina alcance una condición segura.

Retire el dedo dañado e inspeccione la posición de montaje.

Puntos de inspección recomendados

Después de la instalación, verifique que el nuevo dedo esté correctamente posicionado y alineado con los dedos circundantes.

Ejecute el transportador en una condición de prueba apropiada antes de devolver el equipo a la producción normal.

Recomendaciones de mantenimiento

La limpieza regular puede ayudar a extender la vida útil del sistema de dedos del transportador.

Los residuos de flux y la contaminación de la producción pueden acumularse alrededor de los componentes del transportador con el tiempo.

Un programa de mantenimiento debe incluir la inspección de:

• Dedos del transportador.
• Cadenas transportadoras.
• Conjuntos de rieles.
• Mecanismos de ajuste de ancho.
• Piñones de accionamiento.
• Guías de PCB.
• Acumulación de residuos de flux.
• Componentes de montaje sueltos.

No continúe usando un dedo seriamente dañado solo porque el transportador aún puede moverse.

El reemplazo temprano suele ser más fácil que la resolución de problemas de transporte de PCB después de que la producción ya se ha visto afectada.

Ventajas de compra para el mantenimiento de soldadura por ola

Los dedos del transportador PFW-20L son piezas de mantenimiento consumibles prácticas para fábricas de electrónica que operan equipos de soldadura por ola.

Para fábricas con producción continua, mantener un inventario de repuestos adecuado puede reducir el tiempo de inactividad causado por daños inesperados en los dedos.

Información de pedido recomendada

Para proyectos de mantenimiento más grandes, los compradores también pueden combinar dedos de transportador con otros repuestos de soldadura por ola en una sola consulta.

Preguntas frecuentes

1. ¿Para qué se utiliza el SMIC PFW-20L?

El SMIC PFW-20L es un dedo de transportador utilizado en sistemas de transporte de PCB de máquinas de soldadura por ola compatibles. Soporta y guía los bordes de la PCB mientras la placa viaja a través de los procesos de fluxado, precalentamiento, soldadura y enfriamiento.

2. ¿Es el PFW-20L un dedo de resina o de titanio?

El PFW-20L se suministra como un dedo de resina para transportador para la aplicación de transportador de soldadura por ola correspondiente. Los compradores deben confirmar el modelo antes de realizar el pedido, ya que las máquinas de soldadura por ola pueden usar dedos de resina, acero inoxidable o titanio con diseños diferentes.

3. ¿Cuándo se debe reemplazar el dedo del transportador?

Se recomienda el reemplazo cuando el dedo se desgasta, agrieta, deforma, afloja, se contamina gravemente o no puede mantener un soporte estable del borde de la PCB. Los dedos adyacentes y la condición de la cadena transportadora también deben inspeccionarse durante el mantenimiento.

4. ¿Se puede seleccionar el PFW-20L solo por apariencia?

No se recomienda. Muchos dedos de soldadura por ola tienen formas similares pero dimensiones y estructuras de montaje diferentes. Confirme el modelo PFW-20L y compare el dedo existente o proporcione fotos antes de realizar el pedido.

5. ¿Qué información se requiere para una cotización?

Por favor, proporcione el modelo PFW-20L, información de la máquina de soldadura por ola, cantidad requerida y fotos del producto cuando estén disponibles. Estos detalles ayudan a confirmar el dedo del transportador correcto y mejorar la precisión de la cotización.

Contáctenos

¿Necesita Dedos de resina para transportador de PCB de soldadura por ola SMIC PFW-20L para mantenimiento o reemplazo?

Envíenos su modelo, información de la máquina, cantidad requerida y foto del dedo existente para confirmación.

Suministramos repuestos para soldadura por ola para producción de PCB, mantenimiento, restauración de máquinas y requisitos de reemplazo.

Se aceptan consultas de cantidades a granel y repuestos combinados.

Envíe su consulta ahora para obtener información sobre precios, disponibilidad, requisitos de cantidad y opciones de envío.
