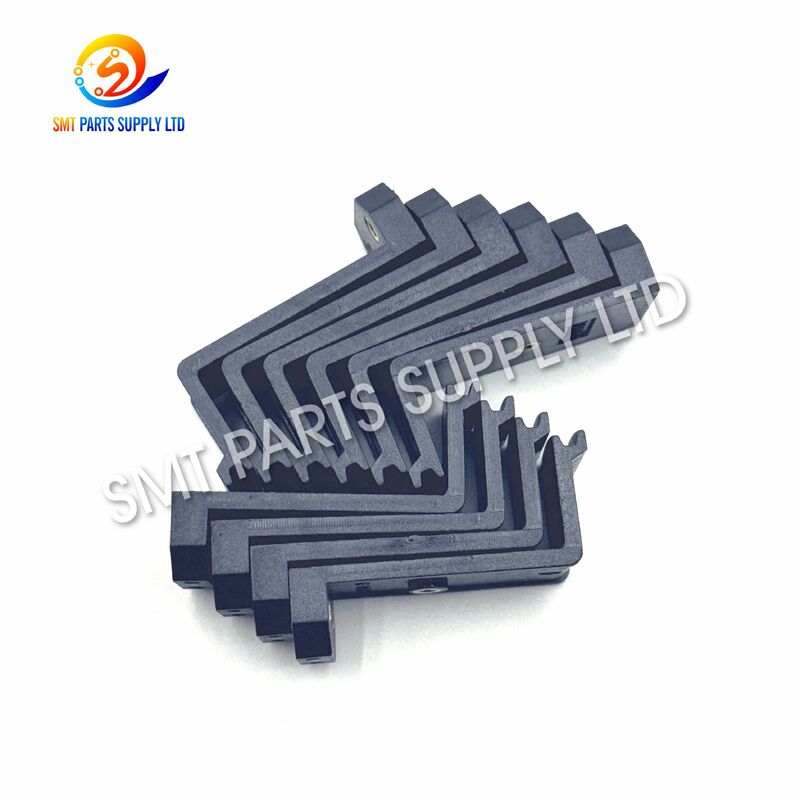

dedo de resina para transportador de PCB de soldadura por ola SMIC PF08-20

Los modelos dedo de resina para transportador de PCB de soldadura por ola SMIC PF08-20 es una pieza de repuesto mecánica para transportador desarrollada para el transporte de PCB en equipos de soldadura por ola compatibles. Montado en la cadena del transportador o en el conjunto del riel de transporte, el dedo hace contacto controlado con el borde de la PCB y ayuda a mantener la placa debidamente apoyada mientras viaja a través del proceso completo de soldadura.

Las máquinas de soldadura por ola dependen de un movimiento estable y continuo de la PCB. Desde la aplicación del fundente y el precalentamiento hasta el contacto con la ola de soldadura y el enfriamiento final, la placa debe permanecer firmemente posicionada mientras se mueve a la velocidad requerida del transportador. El dedo PF08-20 trabaja junto con varios dedos adyacentes para crear un sistema estable de sujeción y guía de la PCB.

Debido a que los dedos del transportador están expuestos a contactos repetidos con la placa, calor, residuos de fundente, vibraciones y ciclos de operación largos, son componentes de mantenimiento normal. Reemplazar los dedos PF08-20 dañados, desgastados, agrietados, deformados o contaminados ayuda a restaurar el rendimiento confiable del transportador y reduce el riesgo de problemas de transporte de PCB.

Información clave del producto

Causa – Por qué se desgastan los dedos del transportador PF08-20

Un transportador de soldadura por ola opera continuamente durante la producción. Dependiendo de la carga de trabajo de la fábrica, miles de PCB pueden pasar por la máquina durante ciclos de producción repetidos.

Cada placa contacta múltiples dedos del transportador. Esto crea una interacción mecánica continua entre el borde de la PCB y la superficie del dedo.

Al mismo tiempo, el transportador opera cerca de los procesos de fluxado, precalentamiento y soldadura.

Causas comunes de deterioro de los dedos

Un dedo dañado no siempre detiene la máquina de inmediato.

Sin embargo, cuando uno o varios dedos se desgastan o se desalinean, la PCB puede dejar de viajar por el transportador en la posición prevista.

Esto puede crear problemas de producción intermitentes que son difíciles de identificar si no se inspeccionan los dedos del transportador.

Solución – Restaurar el soporte confiable del borde de la PCB

Reemplazar los componentes desgastados con el dedo de resina para transportador SMIC PF08-20 correcto ayuda a restaurar un soporte mecánico estable a lo largo del transportador.

El dedo actúa como una interfaz entre el mecanismo del transportador y el borde de la PCB.

Cuando se instalan correctamente, múltiples dedos PF08-20 trabajan juntos para mantener la posición de la placa y proporcionar un movimiento suave a través de cada sección del proceso.

Beneficios del reemplazo oportuno

• Ayuda a estabilizar el transporte de PCB.
• Mantiene un soporte constante del borde de la placa.
• Reduce el movimiento causado por dedos de transportador desgastados.
• Ayuda a prevenir la inclinación de la PCB durante el transporte.
• Soporta un movimiento suave a través de la ola de soldadura.
• Reduce los riesgos asociados con piezas de transportador rotas.
• Simplifica el mantenimiento preventivo.
• Ayuda a mantener la continuidad de la producción.

Reemplazar un dedo de transportador dañado es generalmente más eficiente que continuar la producción hasta que el dedo cause un problema de transporte más grave.

Por esta razón, muchos equipos de mantenimiento mantienen dedos de repuesto como piezas de repuesto de soldadura por ola de rutina.

Especificaciones

Aplicación

Los modelos dedo de resina para transportador SMIC PF08-20 está destinado a aplicaciones de manipulación de PCB en sistemas de transportador de máquinas de soldadura por ola compatibles.

La soldadura por ola sigue siendo ampliamente utilizada para ensamblajes electrónicos que contienen componentes de orificio pasante y diseños mixtos SMT/THT.

Por lo tanto, el dedo del transportador es aplicable a muchos entornos de fabricación de electrónica.

Industrias típicas

• Electrónica automotriz.
• Sistemas de control industrial.
• Fabricación de fuentes de alimentación.
• Electrónica de consumo.
• Electrónica de electrodomésticos.
• Equipos de comunicación.
• Productos de iluminación LED.
• Electrónica de instrumentación.
• Fabricación por contrato EMS.

Aplicaciones de mantenimiento típicas

Los dedos PF08-20 se pueden incluir en programas de inspección rutinaria junto con cadenas, piñones, rieles del transportador, conjuntos de guía y mecanismos de ajuste de ancho.

Cómo funciona

El transportador de PCB es responsable de mover una placa de circuito a través de la máquina de soldadura por ola a una velocidad y orientación controladas.

Los modelos dedo de resina PF08-20 proporciona uno de los puntos de contacto físicos utilizados para soportar la placa.

1. Carga de la PCB

La placa entra al transportador desde equipos aguas arriba o una sección de carga.

Los dedos del transportador en ambos lados sujetan los bordes de la PCB.

2. Posicionamiento de la placa

Los dedos soportan la PCB en la posición requerida del transportador.

Múltiples dedos distribuyen el soporte a lo largo de los bordes de la PCB y ayudan a prevenir movimientos excesivos.

3. Aplicación de fundente

La placa se mueve a través de la sección de fluxado.

Debido a que los dedos del transportador contactan los bordes de la PCB, el área del proceso debajo de la PCB permanece accesible para la aplicación de fundente.

4. Precalentamiento

La PCB continúa hacia la sección de precalentamiento.

El soporte estable del transportador es importante durante esta etapa porque la placa debe viajar a través de la zona térmica de manera controlada.

5. Soldadura por ola

El transportador transporta la PCB sobre la ola de soldadura.

La posición adecuada de la placa contribuye a un movimiento constante a través de esta área crítica del proceso.

6. Enfriamiento y descarga

Después de la soldadura, la PCB pasa por la sección final de la máquina y sale del transportador.

A lo largo de estas etapas, los dedos PF08-20 correctamente alineados ayudan a mantener un movimiento controlado de la PCB.

Problemas causados por dedos de transportador desgastados

Un dedo de transportador es relativamente pequeño en comparación con la máquina completa de soldadura por ola, pero afecta directamente el transporte de PCB.

Si el dedo se daña o se posiciona incorrectamente, el problema puede manifestarse como un movimiento anormal de la placa.

Señales de advertencia típicas

• La PCB tiembla mientras se mueve.
• El soporte de la placa es desigual.
• El borde de la PCB se desliza de la posición normal de transporte.
• La posición del dedo difiere de los dedos adyacentes.
• El transportador produce un ruido mecánico inusual.
• Aparecen grietas visibles en el dedo.
• Hay una contaminación excesiva por fundente.
• La PCB se atasca durante la carga o descarga.
• La altura de la placa se vuelve inconsistente.

Cuando ocurren estos síntomas, los técnicos deben inspeccionar los dedos PF08-20 junto con el sistema de cadena y riel del transportador.

La causa debe identificarse antes de que continúe la producción.

Beneficios del mantenimiento de dedos de resina PF08-20

El uso de dedos de transportador reemplazables hace que el mantenimiento sea más práctico porque los componentes de contacto dañados se pueden cambiar individualmente.

Características de mantenimiento

La vida útil depende de las condiciones reales de la máquina y no debe estimarse solo por el tiempo calendario.

El volumen de producción, la condición del borde de la PCB, el tipo de fundente, la frecuencia de limpieza, la alineación del transportador, la temperatura y las prácticas de mantenimiento pueden influir en el desgaste.

PF08-20 en comparación con otros modelos de dedos

Los diferentes dedos de transportador de soldadura por ola pueden parecer similares, pero no deben considerarse automáticamente intercambiables.

Los modelos PF08-20, PF08-06 y PFW-20L deben identificarse individualmente.

El método de compra más seguro es hacer coincidir el modelo exacto ya instalado en la máquina.

Si no se puede confirmar el modelo original, se deben comparar fotos o muestras físicas antes del reemplazo.

Cómo elegir el PF08-20 correcto

Paso 1 – Verificar el modelo

Confirme que el modelo requerido es:

PF08-20

No pida otro dedo de la serie PF solo porque la apariencia general es similar.

Paso 2 – Inspeccionar el componente existente

Comparar:

• Forma general del dedo.
• Sección de agarre de la PCB.
• Perfil de montaje.
• Dirección de instalación.
• Estructura de fijación del transportador.
• Posición de contacto.

Paso 3 – Confirmar el requisito de material

Asegúrese de que el producto requerido sea el tipo de resina para el sistema de transportador correspondiente.

Los equipos de soldadura por ola pueden usar diferentes materiales y estructuras de dedos de transportador.

Paso 4 – Confirmar la configuración del transportador

Verifique el transportador de soldadura por ola instalado en lugar de identificar el dedo solo por el exterior de la máquina.

Diferentes configuraciones de transportador pueden requerir diferentes diseños de dedos.

Paso 5 – Proporcionar fotos de referencia

Cuando la compatibilidad sea incierta, envíe fotos claras que muestren:

• Dedo PF08-20 existente.
• Vista frontal.
• Vista lateral.
• Punto de montaje.
• Instalación del transportador.
• Cualquier marca de modelo visible.

Esto ayuda a reducir los errores de reemplazo.

Recomendaciones de instalación

Antes del reemplazo, detenga la máquina de soldadura por ola y siga el procedimiento de mantenimiento y seguridad del equipo.

Permita que las secciones relevantes alcancen una condición de mantenimiento adecuada.

Retire el dedo del transportador dañado e inspeccione el área de instalación circundante.

Lista de verificación de inspección

Después de instalar el nuevo dedo PF08-20, compárelo con los dedos vecinos.

La PCB debe viajar suavemente sin contacto anormal o movimiento excesivo.

Se debe completar una prueba controlada del transportador antes de reanudar la producción completa.

Mantenimiento preventivo

El mantenimiento preventivo puede extender la confiabilidad del transportador e identificar problemas de los dedos antes de que afecten la producción.

Las acciones recomendadas incluyen:

• Inspeccionar regularmente los dedos PF08-20.
• Limpiar el exceso de residuos de fundente.
• Verificar si hay grietas y deformaciones en los dedos.
• Comparar la altura de los dedos adyacentes.
• Verificar la tensión y el movimiento de la cadena del transportador.
• Inspeccionar la alineación del riel.
• Monitorear el movimiento de la PCB durante la operación.
• Reemplazar los dedos muy desgastados de inmediato.

Cuando un dedo ha fallado debido al desgaste a largo plazo, inspeccione los dedos vecinos al mismo tiempo.

Es posible que hayan operado durante un número similar de ciclos de producción y puedan requerir reemplazo pronto.

Por qué mantener el PF08-20 en inventario de repuesto

Los dedos del transportador son componentes relativamente simples, pero la falta de un reemplazo aún puede retrasar la producción.

Mantener los dedos PF08-20 en stock permite al personal de mantenimiento responder rápidamente cuando se descubre desgaste o daño accidental.

Ventajas del inventario

• Respuesta de mantenimiento más rápida.
• Reducción de abastecimiento de emergencia.
• Reemplazo preventivo conveniente.
• Adecuado para mantenimiento planificado con parada de máquina.
• Ayuda a mantener la producción continua de soldadura por ola.
• Fácil de combinar con otras piezas de repuesto del transportador.

Las fábricas que operan varias máquinas de soldadura por ola pueden mantener diferentes modelos de dedos en inventarios separados y etiquetados para evitar mezclar PF08-20 con productos similares.

Preguntas frecuentes

1. ¿Para qué se utiliza el SMIC PF08-20?

El SMIC PF08-20 es un dedo de resina para transportador utilizado en sistemas de transporte de PCB de máquinas de soldadura por ola compatibles. Soporta y guía los bordes de la PCB mientras las placas se mueven a través de las secciones de fluxado, precalentamiento, soldadura, enfriamiento y descarga.

2. ¿Es el PF08-20 un dedo de resina para transportador?

Sí. Este producto se suministra como un dedo de resina para transportador PF08-20 para la aplicación de transportador de soldadura por ola correspondiente. Aún así, se debe confirmar el modelo exacto y la configuración de instalación antes de realizar el pedido.

3. ¿Es el PF08-20 intercambiable con el PF08-06 o el PFW-20L?

No se debe asumir que son intercambiables. PF08-20, PF08-06 y PFW-20L son designaciones de modelo diferentes. Confirme el dedo existente, la configuración del transportador y el modelo antes de seleccionar un reemplazo.

4. ¿Cuándo se deben reemplazar los dedos PF08-20?

Se recomienda el reemplazo cuando el dedo presenta grietas, deformación, desgaste excesivo, instalación floja, contaminación pesada o soporte inestable de la PCB. Inspeccione los dedos del transportador y las cadenas cercanas durante el mismo procedimiento de mantenimiento.

5. ¿Qué información debo enviar para una cotización?

Por favor, proporcione el modelo PF08-20, la cantidad requerida, información de la máquina o del transportador y fotos claras del producto cuando estén disponibles. Estos detalles ayudan a confirmar el dedo del transportador requerido y a proporcionar una cotización más precisa.
