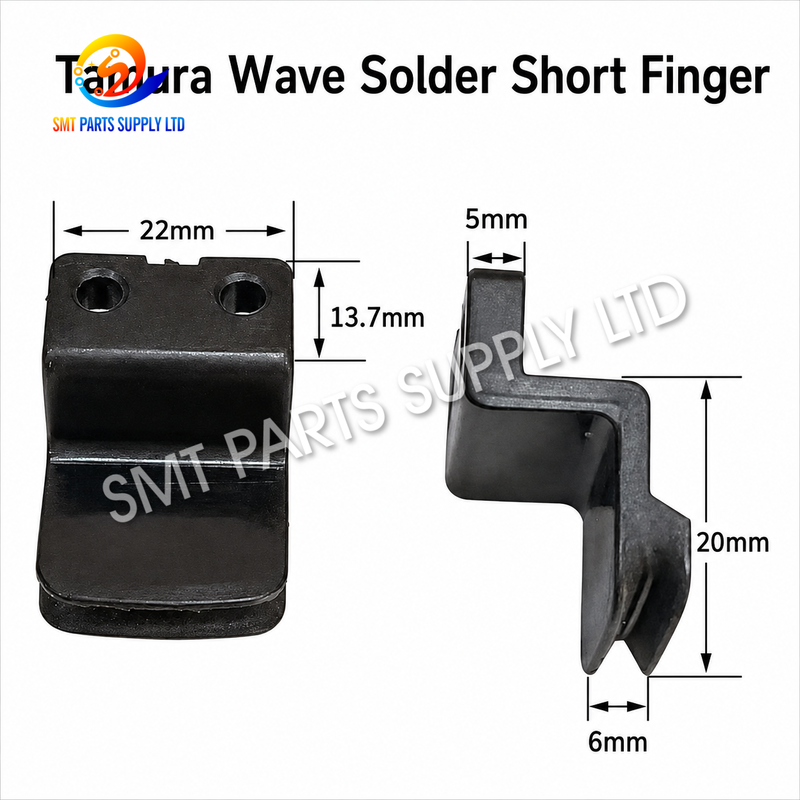

Dedo de resina corto para máquina de soldadura por ola Tamura

El Dedo de cinta transportadora de soldadura por ola de resina corta TAMURA es un componente de repuesto mecánico utilizado en sistemas de cinta transportadora compatibles de máquinas de soldadura por ola Tamura. Instalado a lo largo de la cadena de transporte de PCB o el riel de la cinta transportadora, este dedo de resina de tipo corto contacta el borde de la placa de circuito impreso y ayuda a mantener una posición estable de la placa durante todo el proceso de soldadura por ola.

La estabilidad de la cinta transportadora de PCB es importante durante la aplicación de fundente, el precalentamiento, el contacto con la ola de soldadura, el enfriamiento y la descarga. Múltiples dedos de cinta transportadora trabajan juntos para sujetar y guiar la PCB, al tiempo que permiten que la parte inferior de la placa permanezca accesible para el proceso de soldadura.

El Dedo de resina corto es particularmente adecuado para el reemplazo de dedos de cinta transportadora dañados, desgastados, agrietados, deformados, contaminados o faltantes. Mantener todos los dedos de la cinta transportadora en posiciones consistentes ayuda a reducir el temblor de la placa, el soporte desigual, la resistencia al transporte y el movimiento accidental de la PCB.

Para fábricas de electrónica que utilizan equipos de soldadura por ola Tamura, este componente es una pieza de repuesto de mantenimiento práctica para la reparación de cintas transportadoras y el mantenimiento preventivo.

Información clave del producto

Causa – Por qué los dedos de resina cortos necesitan reemplazo

Una cinta transportadora de soldadura por ola opera repetidamente durante la producción diaria de PCB.

Cada dedo de la cinta transportadora contacta directamente los bordes de las placas de circuito impreso que pasan por la máquina. Durante la operación, el dedo también está expuesto a calor, residuos de fundente, vibración, carga mecánica repetida y contaminación de producción.

Estas condiciones afectan gradualmente la superficie y la condición mecánica del dedo.

Causas comunes de desgaste

Un solo dedo desgastado puede no detener la producción inmediatamente.

Sin embargo, si varios dedos tienen diferentes alturas o posiciones de contacto, la PCB puede volverse inestable al pasar por la máquina de soldadura.

Por lo tanto, se recomienda una inspección regular antes de que los problemas de la cinta transportadora se conviertan en interrupciones de la producción.

Solución – Restaurar el soporte estable de la cinta transportadora de PCB

Reemplazar los componentes dañados con el Dedo de cinta transportadora de resina corta TAMURA correcto ayuda a restaurar la condición mecánica del sistema de transporte de PCB.

El dedo proporciona un punto de contacto controlado en el borde de la PCB y trabaja junto con los dedos vecinos para mantener la estabilidad de la placa.

Beneficios del reemplazo

• Ayuda a mantener un transporte estable de la PCB.
• Soporta un posicionamiento consistente del borde de la PCB.
• Reduce el movimiento causado por dedos de cinta transportadora desgastados.
• Ayuda a prevenir un soporte desigual de la placa.
• Soporta un movimiento suave a través de la zona de soldadura.
• Adecuado para mantenimiento de soldadura por ola de rutina.
• Permite reemplazar dedos dañados individualmente.
• Ayuda a reducir el tiempo de inactividad de la producción relacionado con la cinta transportadora.

Para fábricas que operan líneas de soldadura por ola continuas, mantener dedos de repuesto en inventario puede hacer que el mantenimiento sea más rápido y predecible.

Especificaciones

Aplicación

El Dedo de resina corto TAMURA está destinado al transporte de PCB en ensamblajes de cinta transportadora de soldadura por ola Tamura compatibles.

La soldadura por ola se utiliza ampliamente para el ensamblaje de componentes de orificio pasante y PCB de tecnología mixta, donde las placas deben moverse continuamente a través de varias secciones de proceso controladas.

Aplicaciones típicas

Industrias típicas

• Electrónica automotriz.
• Electrónica de control industrial.
• Electrónica de consumo.
• Fabricación de fuentes de alimentación.
• Equipos de comunicación.
• Electrónica de electrodomésticos.
• Productos de LED e iluminación.
• Fabricación por contrato EMS.
• Ensamblaje de equipos electrónicos.

El dedo debe seleccionarse de acuerdo con la configuración real de la cinta transportadora en lugar de solo la apariencia externa de la máquina de soldadura por ola.

Cómo funciona

El sistema de cinta transportadora transporta las PCB a través de la máquina de soldadura por ola a una velocidad y posición controladas.

El Dedo de cinta transportadora de resina corta funciona como uno de los puntos de soporte físicos a lo largo del borde de la PCB.

1. Carga de PCB

La placa de circuito impreso entra en la cinta transportadora de soldadura por ola desde el equipo aguas arriba o la sección de carga de la máquina.

Los dedos de resina instalados en la cinta transportadora contactan y soportan los bordes de la PCB.

2. Posicionamiento de PCB

Múltiples dedos de cinta transportadora trabajan juntos para mantener una posición de placa consistente.

La alineación correcta de los dedos ayuda a reducir el movimiento innecesario de la PCB.

3. Aplicación de fundente

La PCB viaja a través de la sección de fluxing.

Los dedos soportan los bordes mientras mantienen la parte inferior de la PCB disponible para el proceso.

4. Precalentamiento

La cinta transportadora transporta la PCB a través de la zona de precalentamiento.

El soporte consistente de la placa ayuda a mantener un movimiento suave a través de esta sección térmica.

5. Soldadura por ola

La PCB pasa sobre la ola de soldadura.

El posicionamiento estable de la cinta transportadora es importante porque la placa debe moverse a través de la zona de soldadura sin temblores excesivos o desplazamientos inesperados.

6. Enfriamiento y descarga

Después de la soldadura, la placa continúa a través del enfriamiento y hacia la sección de descarga.

Los dedos de la cinta transportadora continúan soportando la PCB hasta que sale de la máquina.

Por qué el diseño de dedo corto es importante

Las máquinas de soldadura por ola pueden usar diferentes geometrías de dedos de cinta transportadora según sus configuraciones de riel y cadena.

Por lo tanto, un Dedo de resina corto debe tratarse como un tipo estructural específico en lugar de asumirse que es intercambiable con dedos de cinta transportadora más largos.

Los diferentes diseños de dedos pueden variar en:

• Longitud total.
• Posición de contacto con la PCB.
• Estructura de montaje.
• Perfil del dedo.
• Orientación de instalación.
• Conexión a la cadena de cinta transportadora.
• Geometría de agarre del borde de la placa.

Por esta razón, el dedo de cinta transportadora existente siempre debe compararse con el reemplazo antes de realizar el pedido.

Usar el tipo estructural correcto ayuda a mantener la holgura adecuada de la cinta transportadora y el soporte de la PCB.

Problemas causados por dedos de cinta transportadora desgastados

Aunque un dedo de resina es un componente mecánico pequeño, su condición puede afectar directamente el transporte de la PCB.

Señales de advertencia típicas

• La PCB tiembla mientras se mueve por la cinta transportadora.
• Los bordes de la placa no están soportados uniformemente.
• La posición de la PCB cambia durante el transporte.
• Un dedo se asienta de manera diferente a los dedos vecinos.
• Aparecen grietas visibles en el cuerpo de resina.
• La superficie del dedo se contamina mucho.
• La cinta transportadora produce un ruido mecánico inusual.
• La PCB se atasca durante la carga o descarga.
• El montaje del dedo se afloja.
• La altura de la placa se vuelve inconsistente.

Cuando ocurren estos síntomas, los técnicos deben inspeccionar no solo el dedo, sino también la cadena de la cinta transportadora, la alineación del riel y los componentes vecinos.

Ventajas del mantenimiento de dedos de resina

Los dedos de resina proporcionan un componente de contacto de PCB reemplazable dentro de la cinta transportadora de soldadura por ola.

Esto permite a los técnicos reemplazar componentes individuales desgastados en lugar de cambiar todo el mecanismo de transporte.

Características de mantenimiento

La vida útil real depende de las horas de operación de la máquina, la temperatura, las condiciones del fundente, las características de la PCB, la frecuencia de limpieza y la alineación de la cinta transportadora.

Cómo elegir el dedo de resina corto TAMURA correcto

Paso 1 – Confirmar la aplicación TAMURA

Verifique que el dedo de cinta transportadora esté destinado a una máquina de soldadura por ola Tamura.

Paso 2 – Confirmar el tipo corto

Asegúrese de que la pieza existente utilice la misma configuración de dedo corto.

No reemplace automáticamente un dedo largo o de forma diferente por el corto.

Paso 3 – Confirmar el material de resina

Verifique que el reemplazo requerido sea un:

Dedo de cinta transportadora de resina

Los equipos de soldadura por ola pueden usar diferentes materiales de dedos según el diseño de la cinta transportadora.

Paso 4 – Comparar la estructura física

Verifique el dedo existente para:

• Forma general.
• Longitud del dedo.
• Perfil de montaje.
• Posición de contacto con la PCB.
• Orientación de instalación.
• Conexión a la cadena de cinta transportadora.

Paso 5 – Proporcionar fotos para confirmación

Si no hay un número de pieza disponible, proporcione fotos que muestren:

• Dedo existente completo.
• Vista frontal.
• Vista lateral.
• Sección de montaje.
• Dedo instalado en la cinta transportadora.
• Componentes de cinta transportadora adyacentes.

Una muestra física o un dibujo dimensional también pueden ser útiles cuando se requiere una identificación exacta.

Recomendaciones de instalación

Antes de reemplazar el dedo de la cinta transportadora, detenga la máquina de acuerdo con el procedimiento de mantenimiento del equipo.

Asegúrese de que la cinta transportadora y las secciones de proceso calentadas estén en condiciones seguras antes de realizar el servicio.

Lista de verificación de inspección

Después del reemplazo, compare el nuevo dedo de resina corto con los dedos adyacentes.

El nuevo componente debe operar libremente sin contactar partes mecánicas no relacionadas.

Pruebe el transporte de la PCB antes de devolver la máquina a la producción normal.

Recomendaciones de mantenimiento preventivo

El mantenimiento regular ayuda a identificar el deterioro del dedo de la cinta transportadora antes de que afecte el transporte de la placa.

Las prácticas recomendadas incluyen:

• Inspeccionar los dedos en busca de grietas y desgaste excesivo.
• Limpiar los residuos de fundente acumulados.
• Comparar las posiciones de los dedos adyacentes.
• Inspeccionar el movimiento de la cadena de la cinta transportadora.
• Verificar la alineación correcta del riel.
• Inspeccionar los puntos de montaje en busca de aflojamiento.
• Observar el movimiento de la PCB durante la producción.
• Reemplazar los dedos dañados de inmediato.

Si un dedo ha fallado debido a un servicio prolongado, inspeccione los dedos vecinos al mismo tiempo, ya que pueden haber experimentado condiciones de operación similares.

Dedo de resina corto frente a otros dedos de cinta transportadora

No todos los dedos de cinta transportadora de soldadura por ola son intercambiables.

El material por sí solo no es suficiente para identificar la compatibilidad.

El perfil del dedo, la estructura de montaje, la geometría de contacto con la PCB y la configuración de la cinta transportadora deben verificarse antes de comprar.

Por qué mantener dedos de resina cortos en inventario de repuestos

Las cintas transportadoras de soldadura por ola contienen múltiples dedos, y las piezas individuales pueden dañarse durante la producción o el mantenimiento.

Mantener dedos de repuesto adecuados disponibles ofrece varias ventajas:

• Reemplazo más rápido cuando ocurre un daño.
• Menos abastecimiento de emergencia.
• Mantenimiento preventivo más fácil.
• Menor riesgo de paradas prolongadas de la máquina.
• Mantenimiento conveniente durante paradas programadas.
• Mejor preparación para la producción de PCB de alto volumen.

Para fábricas que operan más de una línea de soldadura por ola, etiquetar diferentes tipos de dedos por separado puede ayudar a prevenir una instalación incorrecta.

Preguntas frecuentes

1. ¿Para qué se utiliza el dedo de resina corto TAMURA?

Se utiliza en sistemas de cinta transportadora de máquinas de soldadura por ola Tamura compatibles para soportar y guiar los bordes de la PCB mientras las placas se mueven a través de los procesos de fluxing, precalentamiento, soldadura por ola, enfriamiento y descarga.

2. ¿Está este dedo hecho de resina?

Sí. Este producto se especifica como un Dedo de cinta transportadora de resina corta. Los sistemas de soldadura por ola también pueden usar titanio u otros materiales de dedos, por lo que el material y el tipo estructural deben confirmarse antes de realizar el pedido.

3. ¿Puede un dedo de resina corto reemplazar cualquier dedo de cinta transportadora Tamura?

No. Diferentes configuraciones de cinta transportadora Tamura pueden usar diferentes formas de dedos y estructuras de montaje. El tipo de resina corta debe coincidir con el componente existente, el ensamblaje de la cinta transportadora, la foto, la muestra o la información dimensional.

4. ¿Cuándo se debe reemplazar el dedo de la cinta transportadora?

Reemplace el dedo cuando esté agrietado, deformado, desgastado, flojo, muy contaminado o incapaz de soportar el borde de la PCB de manera consistente. Inspeccione los dedos vecinos y los componentes de la cinta transportadora al mismo tiempo.

5. ¿Qué información se necesita para una cotización?

Por favor, proporcione la información de la máquina Tamura, el requisito del dedo de resina corto, la cantidad, las fotos del dedo existente y las dimensiones o información de la muestra cuando estén disponibles. Esto ayuda a confirmar el reemplazo correcto antes de la cotización.

Contáctenos

¿Necesita dedos de cinta transportadora de resina corta para máquinas de soldadura por ola TAMURA?

Envíenos su información de la máquina, la cantidad requerida, las fotos de los dedos y las dimensiones cuando estén disponibles para la confirmación del producto y la cotización.

Suministramos piezas de repuesto para cintas transportadoras de soldadura por ola para fábricas de electrónica, fabricantes de EMS, equipos de mantenimiento y proyectos de reacondicionamiento de equipos.

Se pueden combinar diferentes tipos de dedos de resina y cinta transportadora en una sola consulta de compra.

Envíe su consulta hoy mismo para obtener información sobre precios, disponibilidad, opciones de cantidad y envío.
