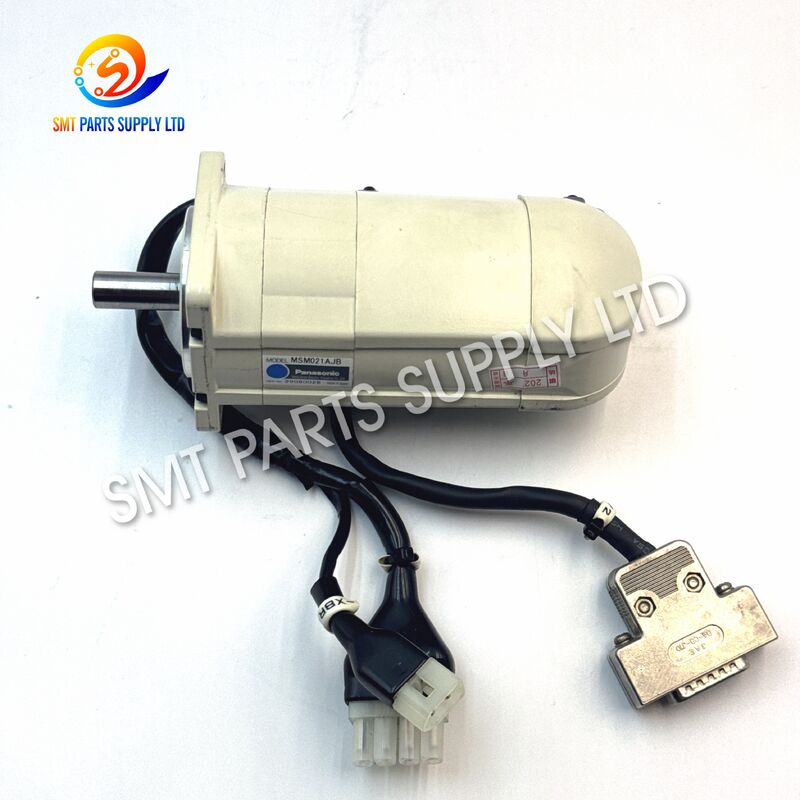

Servomotor de CA Panasonic MSM021AJB de 200 W para sistema dispensador HDF

Motor servo AC Panasonic MSM021AJB de 200W para sistema de dispensación HDF

El Motor servo AC Panasonic MSM021AJB es un componente de control de movimiento de precisión utilizado en sistemas de dispensación HDF compatibles y otros equipos de automatización industrial. Convierte comandos eléctricos de un controlador servo compatible en movimiento rotatorio controlado, permitiendo que el eje de la máquina realice posicionamiento, aceleración, desaceleración y movimientos de producción repetitivos precisos.El MSM021AJB pertenece a la familia de motores MSM021A de Panasonic. Los datos publicados para las variantes MSM021A identifican esta familia como una plataforma de motor servo AC de 200W, clase 100V, que utiliza un codificador incremental de 2500 p/r

. Panasonic también enumera los productos de la serie MSM021 entre sus productos de motores servo heredados descontinuados, lo que hace que la verificación correcta del modelo sea especialmente importante al buscar repuestos de mantenimiento.Para un sistema de dispensación HDF existente, seleccionar el motor servo correcto ayuda a mantener la interfaz mecánica original, la disposición de retroalimentación y el rendimiento del control de movimiento. Los compradores siempre deben comparar el MSM021AJB

completo, el eje, la configuración del conector, las dimensiones de montaje y el controlador servo instalado antes del reemplazo.2. Verifique la placa de identificación originalLos servomotores utilizados en los sistemas de dispensación operan a través de ciclos repetidos de aceleración, posicionamiento, parada y retorno. La operación a largo plazo, el estrés mecánico, la contaminación o el desgaste de componentes asociados pueden eventualmente causar un rendimiento inestable del eje.

Las razones típicas para revisar o reemplazar un motor MSM021AJB incluyen:

Condición

Efecto de máquina posible

Cuando una máquina dispensadora desarrolla un movimiento de eje anormal, los técnicos deben inspeccionar el sistema servo completo antes de reemplazar componentes individuales.

Un procedimiento de mantenimiento práctico incluye:

1. Registrar la alarma servo.

Verifique la pantalla de la máquina o el amplificador servo y registre el código de alarma exacto antes de desconectar el motor.

2. Inspeccionar el movimiento mecánico.
Asegúrese de que el eje conectado, el husillo de bolas, el acoplamiento, el rodamiento o el mecanismo de transmisión se muevan sin resistencia anormal.

3. Revisar cables y conectores.
Los conectores sueltos, contaminados, rotos o dañados pueden interrumpir la alimentación o la retroalimentación del codificador.

4. Inspeccionar el motor existente.
Verifique el eje, la carcasa, el conector, el ruido del rodamiento, la resistencia de rotación y los daños visibles.

5. Confirmar el número de modelo completo.
Use

MSM021AJB
, no simplemente "motor Panasonic de 200W", al solicitar un reemplazo.2. Verifique la placa de identificación originalVerifique las dimensiones del eje, el montaje de la brida, la orientación del conector y la disposición del cable.

7. Confirmar la compatibilidad del controlador servo.
La documentación de Panasonic enfatiza que los motores y los controladores servo deben usarse en combinaciones compatibles.

La coincidencia correcta del modelo minimiza los cambios de instalación y ayuda a restaurar el sistema de movimiento original de manera eficiente.
Especificaciones

Especificaciones principales del producto

Artículo

Especificación

Punto de verificación

Por qué es importante

Familia de motores

Clase de voltaje

El Panasonic MSM021AJB es adecuado para equipos de dispensación HDF compatibles donde se requiere movimiento rotatorio controlado.

Accionamiento del eje de dispensación

El motor puede proporcionar movimiento controlado para un eje de máquina que posiciona mecanismos relacionados con la dispensación durante secuencias de producción programadas.

Posicionamiento de precisión

La retroalimentación del codificador permite que el sistema de control servo monitoree continuamente el movimiento del motor y corrija el eje de acuerdo con la posición comandada.

Automatización repetitiva

Los equipos de dispensación a menudo realizan miles de movimientos repetidos. El control servo es adecuado para aplicaciones que requieren un inicio, aceleración, parada y posicionamiento de retorno consistentes.

Reparación de máquinas

El MSM021AJB se puede usar al reemplazar un motor existente de la misma especificación en equipos compatibles.

Mantenimiento preventivo

Las plantas de producción que operan sistemas de automatización más antiguos pueden mantener motores servo específicos del modelo como inventario de mantenimiento para reducir el tiempo de inactividad causado por fallas de componentes.

Soporte de equipos heredados

Panasonic identifica los productos servo de la serie MSM021 como productos heredados descontinuados. Por lo tanto, los componentes de reemplazo identificados correctamente pueden ser valiosos para mantener la maquinaria de producción existente.

Cómo funciona

El MSM021AJB opera como una parte de un sistema servo de bucle cerrado.

Controlador de máquina → Controlador servo → Motor MSM021AJB → Eje mecánico → Retroalimentación del codificador

Paso 1: Comando de movimiento

El controlador de la máquina envía un comando de posición o movimiento de acuerdo con el programa de dispensación.

Paso 2: Control del controlador servo

El amplificador servo procesa el comando y regula la energía eléctrica suministrada al motor.

Paso 3: Rotación del motor

El MSM021AJB convierte la señal de control eléctrica en movimiento rotatorio controlado.

Paso 4: Transmisión mecánica

El eje transfiere el movimiento a través de un acoplamiento, polea, husillo de bolas u otro componente de transmisión mecánica.

Paso 5: Retroalimentación del codificador

El codificador mide el movimiento del motor y devuelve la retroalimentación al sistema de control servo.

Paso 6: Corrección automática

El sistema servo compara continuamente el movimiento comandado con la retroalimentación real y corrige la respuesta del motor cuando es necesario.

Este principio de bucle cerrado proporciona un posicionamiento más controlado que un motor estándar que opera sin retroalimentación.

Por qué es importante el movimiento servo correcto

El movimiento servo estable es especialmente importante en los procesos de dispensación automatizados porque el movimiento inestable del eje puede afectar la repetibilidad de la máquina.

Requisito de movimiento

Función servo

1. Confirmar MSM021AJB

El código de producto completo debe ser la primera referencia de selección.

Evite pedir solo por:

200W

Motor servo Panasonic

• Motor MSM
• Motor HDF
• El código completo
• MSM021AJB

proporciona una referencia de abastecimiento mucho más precisa.2. Verifique la placa de identificación originalProporcione una fotografía clara de la etiqueta del motor original. Esto ayuda a verificar el modelo exacto y reduce los errores de pedido.

3. Confirme el controlador servo

La compatibilidad del motor y el controlador es esencial. Los manuales servo de Panasonic instruyen específicamente a los usuarios a verificar la serie del motor, la salida nominal, la especificación de voltaje, la especificación del codificador y la combinación de controlador designada.

4. Compare el eje

Verifique:

Diámetro del eje

Longitud del eje

• Chavetero
• Interfaz de acoplamiento
• Condición mecánica
• 5. Compare las dimensiones de montaje
• Verifique:

Tamaño de la brida

Posiciones de los orificios de montaje

• Diámetro de localización
• Dimensiones del cuerpo
• Espacio de instalación
• 6. Compare los conectores
• Verifique los conectores de alimentación y retroalimentación con el motor existente.

7. Confirme la máquina HDF

Si es posible, proporcione el modelo de la máquina dispensadora HDF y la posición de instalación.

Información recomendada para cotización

Para una verificación de modelo y cotización más rápidas, proporcione:

Información

Recomendación

Antes de la instalación, desconecte la alimentación de la máquina de acuerdo con los procedimientos de seguridad del fabricante del equipo.

Inspeccione el motor de reemplazo en busca de daños de envío y confirme el número de modelo antes del montaje.

No golpee el eje del motor ni fuerce el acoplamiento en su posición. El impacto mecánico excesivo puede dañar los rodamientos de precisión o los componentes de retroalimentación.

Verifique el mecanismo accionado en busca de resistencia anormal antes de conectar el motor de reemplazo. Instalar un motor nuevo en un eje mecánico bloqueado puede sobrecargar el sistema servo.

Inspeccione cuidadosamente los cables del motor y del codificador. Un problema en el cable puede producir síntomas similares a una falla del motor.

Después de la instalación, verifique la inicialización de la máquina, las alarmas servo, la dirección del eje, la estabilidad del movimiento y el rendimiento del posicionamiento antes de devolver el equipo a la producción normal.

Preguntas frecuentes

P1. ¿Para qué se utiliza el Panasonic MSM021AJB?

El MSM021AJB es un motor servo AC utilizado para el control de movimiento de precisión en equipos de automatización industrial compatibles, incluidos los sistemas de dispensación HDF. Acciona un eje mecánico mientras la retroalimentación del codificador admite el posicionamiento controlado y el movimiento repetible.

P2. ¿Es el MSM021AJB un motor servo de 200W?

El MSM021AJB pertenece a la familia de motores MSM021A de Panasonic. Las especificaciones publicadas para las variantes MSM021A identifican la familia como de 200W y 100V con un codificador incremental de 2500 p/r. Aún así, se deben verificar los detalles exactos del sufijo.

P3. ¿Puede otro motor Panasonic de 200W reemplazar al MSM021AJB?

No automáticamente. Los motores con la misma potencia nominal pueden usar diferentes clases de voltaje, codificadores, ejes, conectores o controladores servo compatibles. Confirme el modelo completo y la configuración mecánica antes del reemplazo.

P4. ¿Qué debo proporcionar antes de realizar un pedido?

Proporcione el modelo completo MSM021AJB, la cantidad requerida, una foto de la placa de identificación del motor, fotos del eje y los conectores, el modelo de la máquina HDF y el modelo del controlador servo, siempre que estén disponibles.

P5. ¿Por qué también se debe revisar el controlador servo?

El controlador suministra y controla el motor mientras procesa la retroalimentación del codificador. La documentación de Panasonic requiere combinaciones compatibles de motor y controlador, por lo que un emparejamiento incorrecto puede resultar en alarmas, mal funcionamiento o incompatibilidad.

Contáctenos

¿Busca un

Motor servo AC Panasonic MSM021AJB de 200W para un sistema de dispensación HDF

?Envíenos su modelo de motor, cantidad requerida, modelo de máquina, modelo de controlador servo y fotos claras de la etiqueta del motor original y los conectores

. Podemos ayudar a confirmar la configuración requerida antes de la cotización.Suministramos motores servo y repuestos de automatización industrial para mantenimiento de equipos, reemplazo y soporte de línea de producción.Contáctenos para disponibilidad actual, cotización, tiempo de entrega, confirmación técnica y opciones de envío internacional.
