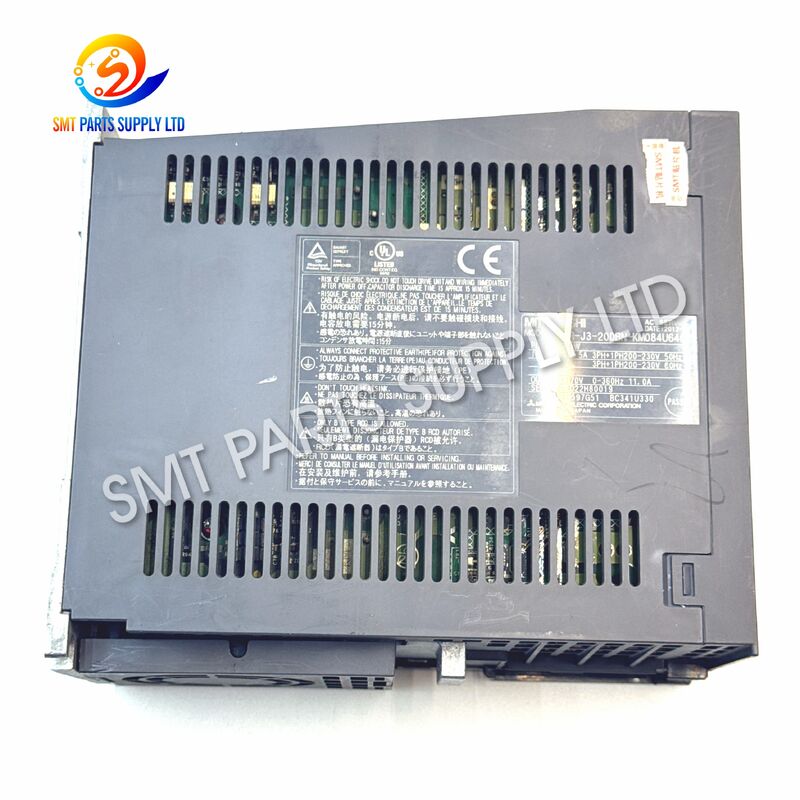

JUKI FX-3R Y Servo Amplificador MR-J3-200BN-KM084U646 40104696

El JUKI 40104696 MR-J3-200BN-KM084U646 Amplificador de Servomotor Y es un servodrive de 2kW diseñado para el sistema de movimiento del eje Y de las máquinas de colocación SMT JUKI FX-3R y FX-3RA. La identificación completa del modelo, incluido el sufijo KM084U646, es importante al seleccionar un reemplazo porque amplificadores de servomotor MR-J3 similares pueden usar configuraciones o aplicaciones de eje específicas de la máquina diferentes. Las referencias de piezas de la industria identifican 40104696 específicamente como el amplificador de 2kW para el eje Y FX-3R/FX-3RA.

La unidad se basa en la plataforma MELSERVO-J3 MR-J3-200BN de Mitsubishi Electric. El MR-J3-200BN estándar tiene una potencia nominal de 2kW, utiliza comunicación SSCNET III, pertenece a la clase de 200V y está diseñado para control de servomotor de alto rendimiento.

Para las fábricas SMT que mantienen máquinas JUKI de la serie FX, este amplificador es una pieza de repuesto importante para solucionar problemas de alarmas de servomotor en el eje Y, fallos de movimiento, posicionamiento inestable o tiempo de inactividad de la máquina relacionado con el amplificador.

Causa

Los amplificadores de servomotor operan continuamente durante la producción SMT, controlando repetidamente la velocidad, el par, la aceleración, la desaceleración y el posicionamiento del servomotor. Las largas horas de funcionamiento combinadas con las condiciones eléctricas y ambientales pueden eventualmente provocar problemas en el sistema de servomotor.

Las causas comunes que pueden requerir inspección o reemplazo incluyen:

• Exposición prolongada al calor dentro del gabinete eléctrico.
• Ventilación deficiente o flujo de aire de enfriamiento bloqueado.
• Voltaje de entrada anormal o condiciones de energía inestables.
• Componentes electrónicos internos envejecidos.
• Conexiones sueltas del motor, codificador o comunicación.
• Cables del servomotor dañados.
• Resistencia mecánica excesiva en el eje Y.
• Problemas de comunicación entre el controlador de movimiento y el amplificador.
• Conexión a tierra incorrecta o ruido eléctrico.
• Reparaciones previas utilizando una versión de amplificador incompatible.

Una alarma de servomotor no significa automáticamente que el amplificador en sí esté defectuoso. El motor, los cables, el controlador, la red de comunicación y el eje mecánico también deben ser inspeccionados antes de reemplazar la unidad.

Solución

Cuando la solución de problemas confirma un fallo relacionado con el amplificador, el reemplazo correcto debe coincidir lo más posible con la configuración original de la máquina.

Para esta aplicación, verifique la siguiente identificación:

El uso del número de pieza completo y el sufijo completo del amplificador ayuda a reducir el riesgo de pedir una versión incorrecta del eje X u otro servodrive MR-J3 visualmente similar.

Antes de la instalación, los técnicos también deben inspeccionar el motor del eje Y, el cable del motor, las conexiones de retroalimentación, el cable de comunicación, la conexión a tierra, la fuente de alimentación y el movimiento mecánico. Corregir problemas externos antes de instalar el amplificador de reemplazo puede ayudar a prevenir alarmas repetidas.

Especificaciones

Especificaciones del Producto

La plataforma estándar Mitsubishi MR-J3-200BN se especifica como un amplificador de servomotor SSCNET III de 2kW con entrada de circuito principal de CA trifásica de 200–230V, salida de servomotor de CA trifásica de 170V, corriente de salida nominal de 11A y control de corriente/PWM de onda sinusoidal. Estas son especificaciones del modelo base; la versión KM084U646 específica de la máquina siempre debe verificarse en la placa de identificación original antes del reemplazo.

Referencia Técnica Base MR-J3-200BN

Comparación de Amplificadores de Servomotor Relacionados

Las referencias de piezas distinguen 40104696 / KM084U646 como la versión del eje Y y 40104695 / KM084U645 como la versión del eje X para equipos FX-3R/FX-3RA. Por lo tanto, la apariencia similar o la potencia nominal idéntica no deben usarse como el único criterio de selección.

Importante: Estos modelos no deben considerarse automáticamente intercambiables. Siempre verifique el modelo de la máquina, el eje, el número de pieza JUKI, el modelo completo del servomotor, la configuración del conector y la etiqueta del amplificador original.

Aplicación

El amplificador de servomotor JUKI 40104696 se utiliza principalmente en el sistema de control de movimiento del eje Y de equipos de colocación SMT JUKI compatibles.

Aplicaciones Típicas

Durante la producción normal, la máquina de colocación realiza repetidamente ciclos de movimiento y posicionamiento de alta velocidad. El amplificador de servomotor suministra energía eléctrica controlada al servomotor correspondiente según los comandos del sistema de control de la máquina.

Esto hace que el amplificador sea particularmente importante en fábricas que fabrican electrónica automotriz, electrónica de consumo, placas de control industrial, equipos de comunicación, productos LED, electrónica de potencia y otros ensamblajes de PCB.

Cómo Funciona

El amplificador de servomotor funciona entre el controlador de movimiento de la máquina y el servomotor.

Primero, el controlador de la máquina calcula el movimiento requerido del eje Y según el programa de colocación. Luego, los comandos de posición, velocidad, aceleración y tiempo se transmiten a través de la red de control de servomotor.

La plataforma MR-J3-B admite comunicación óptica SSCNET III, que Mitsubishi diseñó para comunicación de servomotor sincronizada de alta velocidad y mejor resistencia al ruido eléctrico.

Después de recibir el comando de movimiento, el amplificador controla la salida eléctrica entregada al servomotor. El motor luego impulsa el sistema mecánico del eje Y.

La retroalimentación del codificador permite que el sistema de control compare el movimiento comandado con el movimiento real del motor. El sistema de servomotor corrige continuamente la diferencia, ayudando a la máquina a lograr un posicionamiento repetible durante la colocación de componentes.

La secuencia de control general es:

Controlador de Movimiento → Comunicación de Servomotor → Amplificador de Servomotor → Servomotor → Eje Y Mecánico → Retroalimentación del Codificador

Si el amplificador no puede procesar correctamente los comandos o regular la potencia del motor, la máquina puede generar alarmas de servomotor, no habilitar el eje o detener el movimiento del eje Y.

Cómo Elegir

1. Coincidir con el Número de Pieza JUKI

La identificación preferida para este producto es:

40104696

No ordene solo por apariencia.

2. Verificar el Modelo Completo

Confirmar el marcado completo:

MR-J3-200BN-KM084U646

El sufijo es importante porque las versiones MR-J3 personalizadas pueden tener aplicaciones diferentes.

3. Confirmar la Máquina

Este producto está identificado para:

JUKI FX-3R / FX-3RA.

4. Confirmar el Eje

Esta versión se utiliza para el eje Y.

No lo confunda con 40104695 MR-J3-200BN-KM084U645, que está identificado para la aplicación del eje X.

5. Confirmar la Potencia Nominal

La capacidad requerida es:

2kW

El amplificador base MR-J3-200BN estándar también es especificado por Mitsubishi como un modelo de 2kW.

6. Comparar la Placa de Identificación Original

Antes de ordenar, proporcione una foto clara del amplificador existente que muestre:

• Número de modelo completo.
• Número de pieza JUKI.
• Modelo de máquina.
• Potencia nominal.
• Área del conector.
• Información de la etiqueta existente.

7. Verificar el Sistema de Servomotor Completo

Si la máquina tiene alarmas de servomotor repetidas, inspeccione el motor, los cables, los conectores, el sistema de comunicación, la condición de enfriamiento, la fuente de alimentación y el eje mecánico antes de reemplazar el amplificador.

Preguntas Frecuentes

P1: ¿Para qué máquina se utiliza el JUKI 40104696?

El 40104696 MR-J3-200BN-KM084U646 está identificado como un amplificador de servomotor Y de 2kW para máquinas de colocación SMT JUKI FX-3R y FX-3RA. Siempre confirme la etiqueta del amplificador original antes de ordenar.

P2: ¿Es el MR-J3-200BN-KM084U646 un amplificador de servomotor de 2kW?

Sí. La unidad específica de la aplicación se lista como 2kW, mientras que Mitsubishi especifica oficialmente la plataforma base MR-J3-200BN estándar como un amplificador de servomotor SSCNET III de 2kW y clase 200V.

P3: ¿Puede el MR-J3-200BN reemplazar directamente al MR-J3-200BN-KM084U646?

El modelo base solo no debe usarse para confirmar la compatibilidad. El sufijo completo KM084U646, el número de pieza JUKI 40104696, el modelo de máquina, la aplicación del eje Y, los conectores y la placa de identificación original deben verificarse antes del reemplazo.

P4: ¿Qué problemas pueden indicar un fallo del servodrive del eje Y?

Los síntomas posibles incluyen alarmas de servomotor, incapacidad para habilitar el eje Y, movimiento anormal, detención intermitente de la máquina, inestabilidad de posicionamiento, fallos de comunicación o pérdida total del movimiento del eje Y. También deben inspeccionarse problemas del motor, cableado, alimentación y mecánicos.

P5: ¿Qué información se necesita para la cotización?

Por favor, proporcione 40104696, MR-J3-200BN-KM084U646, modelo de máquina, cantidad requerida, condición preferida, país de destino y una foto clara de la placa de identificación del amplificador original. Esta información nos ayuda a confirmar la pieza correcta antes de la cotización.
