JUKI RX-6 40129657 CyberOptics 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

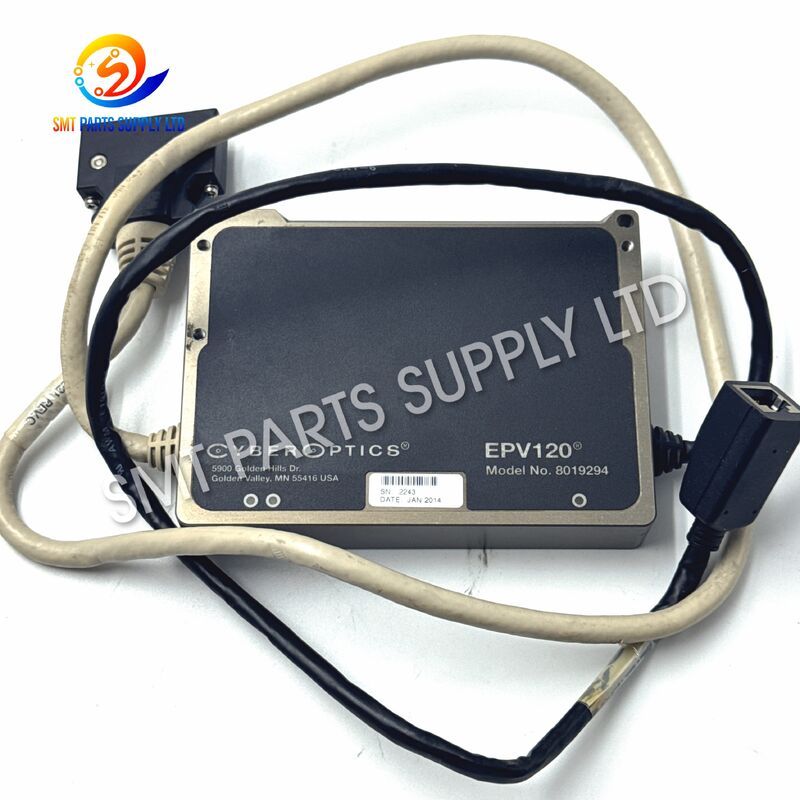

El JUKI 40129657 EPV120, también identificado como CyberOptics 8019294, es un módulo de visión especializado que se utiliza con la máquina de colocación JUKI RX-6 SMT. El sistema EPV está asociado con Embedded Process Verification, una función de monitorización de procesos diseñada para capturar imágenes durante las operaciones de recogida y colocación de componentes. La documentación de JUKI muestra que el EPV puede configurarse para fotografiar puntos de colocación designados y realizar comprobaciones de presencia de componentes, mientras que la información técnica de la RX-6 describe un sistema de cámara en miniatura montado en el cabezal utilizado para la verificación del proceso en tiempo real. ASi Tech

A diferencia del LNC120, que realiza el centrado de componentes basado en láser, el EPV120 pertenece al sistema de monitorización de colocación y verificación de procesos. Esta distinción es importante al seleccionar piezas de repuesto para una máquina RX-6. JUKI identifica el LNC120 como el sensor de reconocimiento láser, mientras que el EPV se utiliza para la verificación de imágenes y colocación. Juki

Para las fábricas que mantienen líneas de producción RX-6, un módulo EPV120 correctamente emparejado ayuda a restaurar la capacidad de monitorización de procesos y apoya una resolución de problemas más eficaz de las anomalías de recogida, manipulación de componentes y colocación.

Causa

Las máquinas de colocación SMT operan continuamente a alta velocidad, y los sistemas de visión y monitorización instalados alrededor del cabezal de colocación están expuestos a movimientos repetidos, vibraciones, polvo, cambios de temperatura y largos ciclos de producción.

Cuando un módulo relacionado con el EPV se vuelve inestable o dañado, la máquina puede perder parte de su capacidad de verificación de procesos.

Las situaciones comunes que pueden llevar a la inspección o reemplazo incluyen:

El EPV es especialmente útil porque los problemas de colocación pueden ocurrir en varias etapas. Un componente puede no salir correctamente del alimentador, puede no ser sujetado de forma segura por la boquilla, puede caer durante la transferencia o puede no permanecer posicionado correctamente después de la colocación.

La función EPV de la RX-6 de JUKI está diseñada para proporcionar información basada en imágenes sobre estos eventos de producción, permitiendo a los operadores obtener pruebas adicionales al investigar problemas de proceso. 51Smt PDF

Por lo tanto, un módulo de monitorización defectuoso no solo afecta a la captura de imágenes. También puede reducir la cantidad de información del proceso disponible para el personal de mantenimiento y control de calidad.

Solución

Reemplazar un EPV120 dañado o inestable por una unidad correctamente emparejada 40129657 / CyberOptics 8019294 puede ayudar a restaurar la capacidad prevista de Embedded Process Verification de la configuración compatible de la RX-6. El número de pieza de JUKI 40129657 está documentado como EPV120, mientras que las referencias de piezas de la industria asocian el mismo conjunto con CyberOptics 8019294.

Después del reemplazo, los técnicos deben confirmar que el módulo está correctamente instalado, conectado eléctricamente, reconocido por la máquina y funcionando con el software y la configuración de producción correctos.

El sistema EPV se puede configurar dentro de los datos de producción de la RX-6 para controlar si se toman imágenes y si se realiza la inspección de presencia de componentes. La documentación de la máquina incluye modos de funcionamiento EPV seleccionables en lugar de tratar el dispositivo como una simple cámara independiente. 51Smt PDF

Por esta razón, el reemplazo normalmente debe incluir tanto la inspección de hardware como la verificación funcional.

Comprobaciones Recomendadas Después de la Instalación

El módulo debe manipularse como un componente óptico y electrónico de precisión. Evite tocar las superficies ópticas y proteja la unidad contra la contaminación, los golpes mecánicos y las descargas electrostáticas durante la instalación.

Especificaciones

Los identificadores EPV120, 40129657 y CyberOptics 8019294 están asociados en las referencias de piezas disponibles, y la documentación de la RX-6 confirma el uso del EPV como función de verificación de procesos.

Diferencia entre EPV120 y LNC120

Estos dos componentes de la RX-6 no deben confundirse.

JUKI describe la RX-6 como que utiliza LNC120 para el centrado láser, mientras que su sistema de monitorización de colocación/EPV utiliza imágenes para comprobar los eventos de producción. Juki

Esta distinción es particularmente importante cuando los clientes proporcionan solo una descripción como "sensor RX-6" o "cámara RX-6."

Aplicación

El JUKI EPV120 40129657 está diseñado para su uso en entornos de ensamblaje SMT que operan equipos RX-6 compatibles.

Las aplicaciones típicas incluyen:

Un beneficio importante de las imágenes de monitorización de procesos es la resolución de problemas. Cuando ocurre un defecto de colocación, el personal de producción puede utilizar la información del proceso registrada para distinguir entre diferentes causas posibles en lugar de depender solo de la PCB terminada.

Por ejemplo, el operador puede necesitar determinar si un componente estaba disponible antes de la recogida, si la recogida se realizó correctamente o si apareció una situación anormal en torno a la etapa de colocación.

Las descripciones de la industria del sistema EPV de la RX-6 señalan que las cámaras en miniatura integradas alrededor del cabezal pueden capturar etapas antes y después de la recogida y colocación, proporcionando datos útiles para el análisis de fallos y la trazabilidad del proceso. FlipHTML5

Cómo Funciona

EPV significa Embedded Process Verification. En la RX-6, el sistema está integrado en el proceso de colocación en lugar de funcionar como una máquina de inspección separada posterior.

Durante la operación programada, la máquina puede utilizar el EPV para tomar imágenes en puntos de producción seleccionados. La documentación operativa de la RX-6 de JUKI permite específicamente configuraciones de EPV para fotografiar puntos de colocación y realizar juicios de presencia de componentes. 51Smt PDF

La secuencia operativa general se puede resumir de la siguiente manera:

1. Preparación del Componente

El cabezal de colocación se mueve hacia la posición del alimentador programado para recoger el componente requerido.

1. Monitorización de Recogida

Dependiendo de la configuración de producción y EPV, se puede obtener información de imagen en torno al proceso de recogida.

1. Transferencia del Componente

La máquina transfiere el componente hacia la posición de colocación programada en la PCB.

1. Monitorización de Colocación

El sistema EPV captura información asociada con el proceso de colocación.

1. Verificación

Las imágenes o la información de inspección se pueden utilizar para ayudar a determinar si está presente la condición esperada del componente.

1. Análisis del Proceso

Cuando ocurre una anomalía en la producción, la información EPV disponible puede ayudar a los técnicos a analizar dónde ocurrió el problema.

Este proceso proporciona al personal de mantenimiento más información que una simple alarma de máquina.

También es importante entender que el EPV120 no reemplaza el centrado de componentes LNC120. La tecnología de reconocimiento láser de JUKI calcula la posición y el ángulo del componente utilizando mediciones láser, mientras que el EPV realiza una función de monitorización de procesos diferente. Juki

Cómo Elegir

La selección de la pieza de repuesto EPV correcta debe basarse principalmente en el modelo de la máquina, el número de pieza existente, la identificación del módulo y la configuración física.

1. Confirmar el Número de Pieza JUKI

Compruebe si la unidad existente está marcada:

40129657

No seleccione un reemplazo solo porque se parezca.

2. Confirmar el Modelo EPV

Verificar:

EPV120

Las máquinas de la serie RX pueden contener múltiples componentes ópticos y de detección, por lo que la designación del modelo es importante.

3. Confirmar el Número CyberOptics

Donde sea visible, compruebe si la unidad lleva:

8019294

Las referencias de piezas disponibles asocian CyberOptics 8019294 con JUKI 40129657 EPV120.

4. Confirmar la Máquina

Este producto está asociado con la plataforma JUKI RX-6. La configuración de la máquina aún debe verificarse antes de realizar el pedido, ya que los equipos de producción pueden tener diferentes especificaciones de cabezal o modificaciones anteriores.

5. No Confundir EPV120 con LNC120

Este es uno de los puntos de selección más importantes.

Si necesita 40129658 / CyberOptics 8017990, se está refiriendo a la unidad de reconocimiento láser LNC120, no al EPV120 40129657.

6. Enviar Fotos Antes de Pedir

Para una confirmación más rápida, proporcione:

La identificación correcta antes del envío puede reducir los retrasos en la instalación y el tiempo de inactividad de producción innecesario.

Preguntas Frecuentes

P1: ¿Para qué se utiliza el JUKI 40129657 EPV120?

El EPV120 está asociado con el sistema RX-6 Embedded Process Verification. Soporta la monitorización basada en imágenes en torno a las operaciones de recogida y colocación de componentes, ayudando al personal de producción a verificar la presencia de componentes, retener información del proceso e investigar anomalías de colocación SMT. 51Smt PDF

P2: ¿Es el EPV120 lo mismo que el sensor láser LNC120?

No. El EPV120 y el LNC120 realizan funciones diferentes. El EPV120 está asociado con la verificación del proceso de colocación basada en imágenes, mientras que el LNC120 es la unidad de reconocimiento láser utilizada para el centrado de componentes y la medición de posición. Juki

P3: ¿Qué máquina utiliza el JUKI 40129657 EPV120?

El 40129657 EPV120 está asociado con la máquina de colocación JUKI RX-6 SMT. Los clientes deben confirmar la etiqueta de pieza existente y la configuración de la máquina antes de pedir un reemplazo. 富士泰

P4: ¿Es CyberOptics 8019294 equivalente a JUKI 40129657?

Las referencias de piezas identifican CyberOptics 8019294 junto con JUKI 40129657 / EPV120. Para confirmar la compra, compare la etiqueta completa, la unidad física, la disposición del conector y el modelo de la máquina antes del envío.

P5: ¿Qué información debo proporcionar para una consulta?

Por favor, proporcione el modelo de su máquina, la cantidad requerida, el número de pieza JUKI, el número CyberOptics y una foto clara de la etiqueta del módulo EPV existente. Esto permite una confirmación de compatibilidad y preparación de presupuesto más rápidas.
