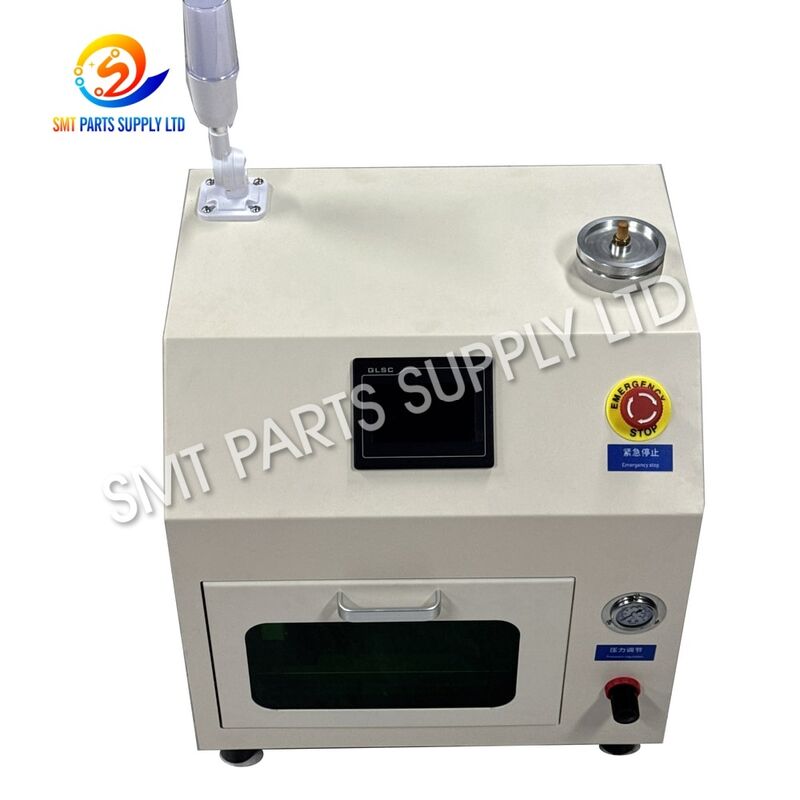

Máquina automática de limpieza de boquillas SMT para mantenimiento Pick-and-Place

Máquina automática de limpieza de boquillas SMT para mantenimiento Pick-and-Place

ElMáquina automática de limpieza de boquillas SMTes un equipo de mantenimiento profesional desarrollado para limpiar boquillas de succión de precisión utilizadas en máquinas de recogida y colocación SMT. Durante la producción continua, las puntas de las boquillas y los conductos internos de vacío pueden acumular gradualmente polvo de componentes, residuos de fundente, partículas de pasta de soldadura, contaminación de adhesivos y otros desechos finos. Estos contaminantes pueden restringir el flujo de aire y contribuir a una recolección inestable de componentes, un aumento de los reintentos de recolección o una reducción de la eficiencia de la producción.

La máquina utiliza un proceso de limpieza controlado para llegar tanto a la superficie de la boquilla como a los estrechos conductos de succión internos. Después de la limpieza, el aire comprimido ayuda a eliminar la humedad residual y prepara las boquillas para su inspección o reutilización.

En comparación con la limpieza manual repetida o la inserción de agujas de limpieza en pequeñas aberturas de las boquillas, la limpieza automática por lotes proporciona un método de mantenimiento más consistente y eficiente. Se pueden admitir diferentes tamaños de boquillas mediante soportes de boquillas adecuados o accesorios personalizados, lo que hace que el equipo sea adecuado para fábricas SMT, fabricantes de EMS y departamentos de mantenimiento de equipos.

Causa

¿Por qué se contaminan las boquillas SMT?

Las boquillas de recogida y colocación funcionan continuamente bajo vacío mientras recogen y colocan repetidamente componentes electrónicos. Incluso en un entorno de producción SMT controlado, las partículas microscópicas pueden acumularse gradualmente dentro o alrededor de la boquilla.

Las fuentes típicas de contaminación incluyen:

Una boquilla contaminada no siempre parece visiblemente sucia. Las partículas finas dentro de un pasaje de succión estrecho pueden reducir el flujo de aire incluso cuando la superficie externa parece aceptable.

Problemas comunes de producción relacionados con boquillas sucias

La contaminación de las boquillas puede contribuir a:

• Fallo en la recogida de componentes.
• Intentos repetidos de recogida.
• Nivel de vacío inestable.
• Caída de componentes durante el movimiento.
• Posicionamiento irregular de componentes.
• Aumento de las alarmas de la máquina.
• Eficiencia de colocación reducida.
• Inspección más frecuente de las boquillas.
• Reemplazo innecesario de boquillas.
• Tiempo de inactividad adicional por mantenimiento.

Por lo tanto, la limpieza periódica constituye una parte importante del mantenimiento preventivo de SMT.

Solución

Limpieza automática para un mantenimiento más consistente de las boquillas

El limpiador de boquillas SMT proporciona una alternativa controlada a la limpieza manual repetitiva.

Los operadores colocan varias boquillas en el dispositivo de limpieza apropiado e inician el ciclo de limpieza seleccionado. El sistema dirige el flujo de limpieza hacia las aberturas de las boquillas y los conductos internos para aflojar y eliminar la contaminación acumulada.

Después de la etapa de limpieza, el aire comprimido elimina la humedad residual del cuerpo de la boquilla y del conducto de succión.

El proceso completo ayuda a estandarizar el mantenimiento de las boquillas y reducir la dependencia de la técnica del operador.

Principales ventajas

Reduzca los riesgos asociados con la limpieza manual

Los métodos de limpieza tradicionales a veces implican agujas, alambres metálicos, cepillos o soplado de aire manual.

Estos métodos pueden ser útiles para el mantenimiento básico, pero pueden presentar desventajas si se usan incorrectamente.

Las herramientas afiladas pueden rayar o deformar las aberturas de las boquillas de precisión. La limpieza manual puede limpiar el exterior y dejar contaminación dentro del conducto de vacío. Soplar aire por sí solo también puede resultar insuficiente para los residuos pegajosos.

La limpieza automática ofrece un proceso más sistemático para el mantenimiento rutinario de las boquillas.

Presupuesto

Especificaciones técnicas generales

Las especificaciones exactas dependen de la configuración de la máquina seleccionada y del accesorio de boquilla.

Requisitos operativos recomendados

El aire comprimido limpio es particularmente importante porque el aire contaminado de la fábrica puede introducir humedad, aceite o partículas durante el proceso de secado.

Solicitud

La máquina automática de limpieza de boquillas es adecuada para el mantenimiento regular en una amplia gama de entornos de fabricación de productos electrónicos.

Líneas de producción SMT

Las líneas de producción que operan máquinas pick-and-place pueden utilizar el limpiador como parte del mantenimiento programado de las boquillas. Las boquillas se pueden limpiar durante el mantenimiento preventivo, los cambios de producto o cuando se detecta un rendimiento anormal de la recolección.

Fabricación EMS

Las fábricas de EMS suelen operar múltiples plataformas de máquinas y procesar componentes de muchos tamaños. Un sistema de limpieza por lotes ayuda a los equipos de mantenimiento a gestionar inventarios de boquillas más grandes de manera más eficiente.

Producción de alta mezcla

La fabricación de alta mezcla cambia con frecuencia componentes, alimentadores y combinaciones de boquillas. Las boquillas de repuesto limpias ayudan a los técnicos a preparar las máquinas más rápidamente para el siguiente programa de producción.

Producción de alto volumen

Las fábricas que utilizan varias máquinas colocadoras continuamente pueden acumular una gran cantidad de boquillas que requieren mantenimiento. El procesamiento por lotes automático puede reducir la mano de obra necesaria para la limpieza manual individual.

Centros de reparación SMT

Las empresas de servicio y reparación de equipos pueden limpiar las boquillas antes de la inspección, la prueba de vacío o la devolución a los clientes.

Industrias típicas

• Electrónica automotriz.
• Electrónica de consumo.
• Productos de control industrial.
• Equipos de comunicación.
• Fabricación de LED.
• Fabricación de fuentes de alimentación.
• Electrónica informática.
• Producción de dispositivos inteligentes.
• Montaje de electrónica médica.
• Servicios de montaje de PCB.

Tipos de boquillas aplicables

Con un soporte adecuado o un accesorio personalizado, el equipo puede soportar diferentes estructuras de boquillas de recogida y colocación, entre ellas:

• Boquillas para virutas pequeñas.
• Boquillas de succión SMT estándar.
• Boquillas de colocación de IC.
• Boquillas BGA.
• Boquillas conectoras.
• Boquillas para componentes grandes.
• Microboquillas de precisión.
• Boquillas de vacío de formas especiales.

Debido a que las dimensiones de las boquillas varían considerablemente, se debe verificar la compatibilidad antes de realizar el pedido.

Para boquillas especiales, se recomienda a los clientes proporcionar elNúmero de pieza de la boquilla, modelo de máquina, fotografías y dimensiones físicas..

Cómo funciona

Paso 1: inspeccionar las boquillas

Antes de limpiar, inspeccione visualmente cada boquilla.

Se deben separar las boquillas con puntas agrietadas, desgaste severo, deformación o daños mecánicos. La limpieza elimina la contaminación pero no puede reparar el daño físico.

Paso 2: cargue el accesorio de boquilla

Instale las boquillas en el accesorio correspondiente.

El posicionamiento correcto ayuda a mantener la alineación durante el ciclo de limpieza y garantiza que el flujo de limpieza llegue a las áreas requeridas.

Paso 3: Confirmar las condiciones de la máquina

Antes de comenzar, verifique:

• Agua de limpieza.
• Suministro de aire comprimido.
• Instalación de artefactos.
• Configuraciones de limpieza.
• Configuraciones de secado.
• Estado de funcionamiento de la máquina.

Paso 4: inicie la limpieza automática

La máquina dirige el flujo de limpieza controlado hacia la boquilla.

El proceso está diseñado para llegar a la abertura de la boquilla y al conducto de vacío interno, lo que ayuda a desalojar el polvo y los residuos de producción.

Paso 5: Secado al aire automático

Después de la limpieza, el aire comprimido elimina el agua restante de la superficie de la boquilla y del conducto interno.

Esto reduce el trabajo de secado manual y prepara la boquilla para una inspección posterior.

Paso 6: Inspección final

Retire las boquillas limpias e inspecciónelas antes de devolverlas a producción.

Cuando esté disponible, también se puede comprobar el rendimiento del vacío.

Flujo de trabajo de limpieza

Limpieza automática versus limpieza manual

La limpieza automática no elimina los requisitos de inspección. Proporciona una etapa de limpieza más eficiente y repetible dentro del proceso de mantenimiento completo.

Cómo elegir

1. Confirme su máquina Pick-and-Place

Diferentes máquinas de colocación utilizan diferentes diseños de boquillas.

Proporcione el modelo de la máquina al solicitar una cotización para poder verificar la aplicación de la boquilla.

2. Proporcione el número de pieza de la boquilla

El número de pieza de la boquilla es una de las referencias más útiles para confirmar la compatibilidad del accesorio.

Si el número de pieza no está disponible, se deben proporcionar fotografías y dimensiones claras.

3. Confirmar las dimensiones de la boquilla

Para accesorios personalizados, las dimensiones útiles incluyen:

4. Determinar la cantidad de limpieza

Considere cuántas boquillas se limpian normalmente a la vez.

Un departamento de mantenimiento que procesa grandes cantidades debe seleccionar una configuración que admita una limpieza por lotes eficiente.

Las fábricas con mantenimiento ocasional pueden preferir una configuración más compacta.

5. Evaluar la variedad de boquillas

Si una fábrica utiliza varias plataformas de recogida y colocación, una máquina con accesorios intercambiables o personalizados puede proporcionar una mayor flexibilidad.

Esto permite que un limpiador admita varias familias de boquillas en lugar de restringir el equipo a un formato de boquilla específico.

6. Confirmar las utilidades de fábrica

Antes de realizar el pedido, confirme:

• Tensión eléctrica.
• Frecuencia eléctrica.
• Disponibilidad de aire comprimido.
• Requerimientos de agua.
• Ubicación de instalación.

Proporcionar esta información durante la cotización ayuda a garantizar que la configuración de la máquina coincida con la fábrica de destino.

7. Considere los requisitos de producción futuros

No seleccione la máquina sólo según el volumen actual de la boquilla.

Si la línea de producción se está expandiendo, la selección de un sistema de fijación flexible puede proporcionar capacidad adicional para el mantenimiento futuro de las boquillas.

Práctica de mantenimiento recomendada

Para un rendimiento estable de la máquina:

• Utilice agua limpia según los requisitos del equipo.
• Mantenga la cámara de limpieza libre de residuos excesivos.
• Inspeccione los accesorios de las boquillas con regularidad.
• Verifique el suministro de aire en busca de aceite y humedad.
• Reemplace o mantenga los filtros cuando sea necesario.
• Mantenga los conductos de drenaje sin obstrucciones.
• Inspeccione periódicamente los tubos y conectores.
• Separe las boquillas físicamente dañadas antes de limpiarlas.
• Inspeccione las boquillas después de cada ciclo de limpieza.
• Registre los números de piezas de las boquillas que fallan con frecuencia.

Un registro de mantenimiento estandarizado puede ayudar a identificar las boquillas que repetidamente causan problemas de recolección y pueden requerir reemplazo en lugar de una mayor limpieza.

Preguntas frecuentes

P1: ¿Puede esta máquina limpiar diferentes marcas de boquillas SMT?

Sí. El limpiador se puede configurar para diferentes dimensiones de boquillas de recogida y colocación mediante el uso de accesorios adecuados o personalizados. Proporcione el modelo de la máquina, el número de pieza de la boquilla y las fotografías de la boquilla para confirmar la compatibilidad.

P2: ¿Qué medio de limpieza se utiliza normalmente?

Generalmente se utiliza agua purificada o agua desionizada para la limpieza normal de las boquillas. El medio de limpieza correcto siempre debe seguir los requisitos de configuración y mantenimiento de la máquina seleccionada.

P3: ¿Puede la máquina limpiar varias boquillas simultáneamente?

Sí. El sistema está diseñado para limpieza por lotes. La capacidad real depende del tamaño de la boquilla, el diseño del accesorio y la configuración de la máquina. Las boquillas grandes o con formas especiales pueden requerir diferentes disposiciones de fijación.

P4: ¿La limpieza restaura las boquillas dañadas?

No. La limpieza puede eliminar la contaminación que restringe el paso del vacío, pero no puede reparar las puntas de las boquillas agrietadas, dobladas, desgastadas o dañadas mecánicamente. Se deben reemplazar las boquillas dañadas.

P5: ¿Qué información debo enviar para una cotización?

Proporcione el modelo de su máquina pick-and-place, el número de pieza de la boquilla, las fotografías de la boquilla, las dimensiones aproximadas, la cantidad de limpieza requerida, el país de destino y las especificaciones eléctricas preferidas. Esta información nos ayuda a recomendar la configuración adecuada.
