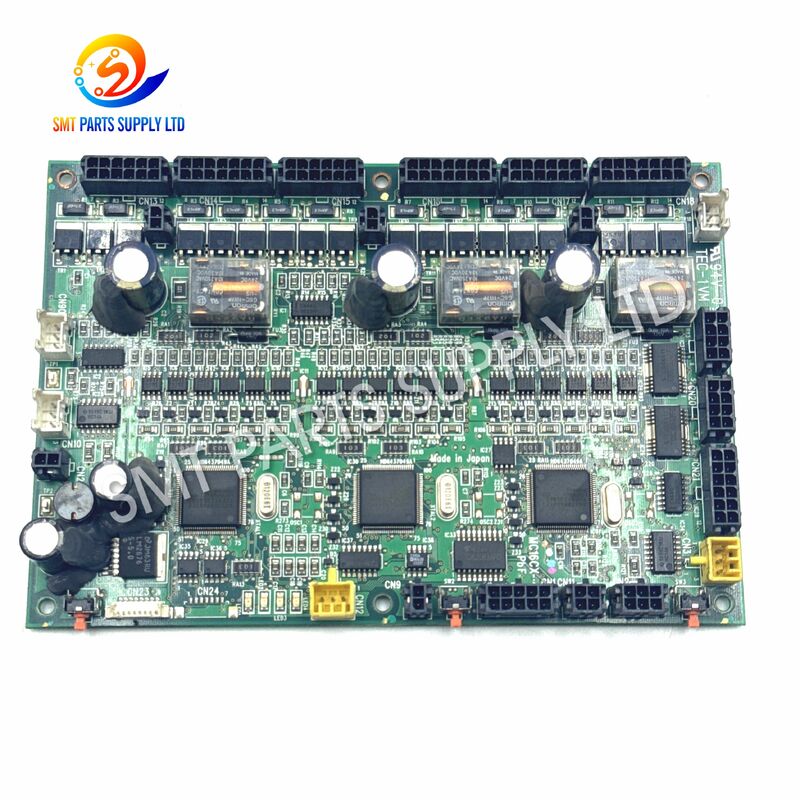

Placa de control de cabezal SMT Panasonic KXFE00GXA00 MC16CB-4 para máquinas de colocación CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Tablero de control de cabezal CM402 CM602

La placa de control de cabezal SMT Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 es una placa de circuito impreso industrial que se utiliza en conjuntos de control de cabezal de colocación compatibles. Admite la transmisión, el procesamiento y la coordinación de señales electrónicas entre el controlador de la máquina y los componentes relacionados con el cabezal durante la producción SMT.

Esta placa se selecciona comúnmente para reemplazo de mantenimiento, recuperación de líneas de producción, reacondicionamiento de máquinas e inventario de repuestos críticos. Las referencias de identificación importantes incluyen KXFE00GXA00, N610090171AA, T0710095, MC16CB y MC16CB-4.

Debido a que las máquinas CM402 y CM602 pueden usar diferentes configuraciones de cabezal, revisiones de PCB, diseños de conectores y sistemas de control, la compatibilidad no debe determinarse únicamente por el modelo de máquina. Los compradores deben comparar el número de pieza completo, la marca de PCB, las posiciones de los conectores, los orificios de montaje, la disposición de los componentes, las fotografías de las placas existentes y la configuración de la máquina antes de confirmar un pedido.

SMT PARTS SUPPLY LTD suministra tableros de control de máquinas SMT y piezas de mantenimiento relacionadas para fabricantes de productos electrónicos, empresas de reparación, reconstructores de equipos y distribuidores internacionales.

El cabezal de colocación es una de las secciones operativas más importantes de una máquina SMT. Durante la producción, el cabezal debe recibir comandos, monitorear señales de retroalimentación, coordinar dispositivos eléctricos relacionados y comunicarse continuamente con el sistema de control de la máquina.

Cuando el tablero de control del cabezal se vuelve inestable, dañado, contaminado o degradado eléctricamente, la máquina puede experimentar alarmas intermitentes, fallas de inicialización, respuesta anormal del cabezal o interrupciones repetidas de la producción.

Una falla en el tablero de control puede ser causada por factores eléctricos, ambientales, mecánicos o relacionados con el mantenimiento.

Los siguientes síntomas pueden indicar un problema de control del cabezal, pero no prueban que la placa MC16CB-4 esté defectuosa. Síntomas similares también pueden ser causados ​​por motores, cables, sensores, codificadores, controladores, fuentes de alimentación, válvulas o conjuntos mecánicos.

Cuando la solución de problemas confirma que el tablero de control instalado está defectuoso, reemplazarlo con un tablero KXFE00GXA00 N610090171AA MC16CB-4 correctamente identificado puede ayudar a restaurar la comunicación estable de la sección del cabezal y el funcionamiento de la máquina.

La placa de reemplazo debe seleccionarse de acuerdo con una identificación técnica completa y no solo con la apariencia.

• Ayuda a recuperar máquinas afectadas por fallas verificadas en el tablero de control.
• Reduce el tiempo de inactividad de la producción causado por alarmas electrónicas repetidas.
• Admite una comunicación estable dentro del sistema de cabezal de colocación compatible.
• Proporciona un reemplazo práctico para la reparación y renovación de máquinas.
• Ayuda a los equipos de mantenimiento a preparar el inventario de repuestos críticos.
• Reduce el riesgo de sustitución innecesaria de motores o sensores.
• Admite la gestión estandarizada de números de piezas para múltiples líneas de producción.
• Mejora la eficiencia del mantenimiento cuando la placa instalada no se puede reparar de manera confiable.

La información del modelo de máquina por sí sola no es suficiente para la confirmación final de compatibilidad. Las máquinas CM402 y CM602 pueden utilizar diferentes cabezales de colocación, cableado interno, revisiones de PCB, diseños de conectores, configuraciones de software y sistemas de control eléctrico.

El comprador debe confirmar los siguientes detalles antes de realizar el pedido:

• Modelo de máquina completo.
• Número de serie de la máquina.
• Tipo de cabezal de colocación.
• Marcado KXFE00GXA00.
• Marcado N610090171AA.
• Número de PCB T0710095.
• Identificación MC16CB o MC16CB-4.
• Fotografías del tablero delantero y trasero.
• Cantidad y posición del conector.
• Disposición de los orificios de montaje.
• Información de alarma de máquina existente.

Las referencias siguientes se utilizan para la identificación del producto. Marcas similares no deben considerarse automáticamente intercambiables sin confirmación técnica.

Dos tableros de control SMT pueden tener tamaños, puntos de montaje o formas de conectores similares, pero contener circuitos o funciones de control diferentes. Las posibles diferencias incluyen:

• Asignaciones de pines del conector.
• Definiciones de señales de entrada y salida.
• Interfaces de control del motor del cabezal.
• Circuitos de comunicación de sensores.
• Disposición de los componentes de PCB.
• Revisión de hardware.
• Configuración interna.
• Compatibilidad del software de la máquina.
• Tipo de cabezal de colocación.
• Requisitos de calibración.

El uso de una placa que no coincida correctamente puede provocar alarmas en la máquina, fallos de comunicación, funcionamiento incorrecto o daños adicionales a los componentes.

La placa de control del cabezal KXFE00GXA00 N610090171AA MC16CB-4 es adecuada para entornos profesionales de mantenimiento de máquinas SMT y fabricación de productos electrónicos.

• Fabricación de electrónica de consumo.
• Montaje de electrónica automotriz.
• Producción de equipos de comunicación.
• Montaje de PCB de control industrial.
• Producción de iluminación LED.
• Fabricación de electrónica médica.
• Conjunto de fuente de alimentación.
• Producción de electrónica relacionada con semiconductores.
• Fabricación de productos electrónicos por contrato.
• Servicios de montaje de placas de circuito impreso.

• Fábricas SMT.
• Departamentos de mantenimiento de equipos.
• Empresas de reparación de máquinas.
• Reconstructores de equipos SMT usados.
• Proveedores de servicios de fabricación de productos electrónicos.
• Distribuidores de repuestos industriales.
• Centros de servicio SMT en el extranjero.
• Departamentos de ingeniería de producción.

La placa MC16CB-4 forma parte de la ruta de control electrónico dentro de un conjunto de cabezal de colocación SMT compatible. Sus funciones exactas dependen de la versión de la máquina, la configuración del cabezal y los componentes conectados.

El controlador de la máquina envía comandos de operación de acuerdo con la secuencia de producción programada. Estos comandos pueden estar relacionados con la inicialización, el movimiento del cabezal, la recogida y colocación de componentes y la verificación de estado.

El tablero de control del cabezal procesa o distribuye las señales electrónicas requeridas por el conjunto del cabezal compatible. Ayuda a coordinar la comunicación entre el controlador de la máquina y los dispositivos relacionados con el cabezal.

Los sensores, motores y dispositivos de detección de posición proporcionan información operativa. El tablero de control ayuda a transferir o procesar esta información para que la máquina pueda determinar si cada acción se ha completado correctamente.

La placa admite la sincronización y transmisión de señales de control a circuitos compatibles. La sincronización precisa es esencial porque la colocación de SMT implica movimiento a alta velocidad, recogida, posicionamiento y colocación de componentes.

El estado operativo se devuelve al sistema de control de la máquina. Si la máquina detecta una señal anormal, falta de retroalimentación, falla de comunicación o respuesta inestable, puede generar una alarma y detener la producción.

Elegir el tablero de control correcto es esencial para una reparación de máquinas segura y exitosa.

Compruebe si la placa instalada está marcada como KXFE00GXA00, N610090171AA o ambas. No ignore letras, sufijos o marcas de revisión.

Confirme si la placa existente lleva la marca T0710095. La identificación de PCB ayuda a distinguir tableros de control físicamente similares.

Verifique las marcas MC16CB o MC16CB-4. Un sufijo diferente puede indicar una revisión o aplicación diferente.

Proporcione el modelo completo de la máquina en lugar de solo la familia de máquinas. Incluya el número de serie de la máquina cuando esté disponible.

Las plataformas CM402 y CM602 pueden utilizar diferentes configuraciones de cabezal de colocación. El tipo de cabeza debe confirmarse antes de comprar la tabla.

Verifique cada conector, enchufe, posición del cable, orificio de montaje, soporte y ubicación de los componentes. Se recomiendan fotografías claras.

Proporcione el código de alarma, los síntomas de falla y los resultados de la solución de problemas. Esto ayuda a determinar si la placa es la causa probable.

El producto podrá suministrarse en diferentes condiciones dependiendo del inventario.

Los estándares de prueba pueden diferir según la condición del producto. Los compradores deben confirmar si la cotización incluye:

• Inspección visual.
• Inspección de conectores.
• Inspección de componentes.
• Pruebas eléctricas.
• Pruebas funcionales relacionadas con máquinas.
• Información del historial de reparación.
• Fotografías o registros de prueba.

Los términos de la garantía deben confirmarse antes del pago. La cobertura de la garantía puede variar para tableros de control nuevos, usados ​​y reacondicionados.

Antes del envío, se pueden completar los siguientes puntos de inspección de acuerdo con la condición del producto y el acuerdo de pedido.

La instalación debe ser realizada por personal calificado de mantenimiento de máquinas SMT.

• Registre la alarma actual de la máquina.
• Realice una copia de seguridad de los datos de la máquina cuando sea necesario.
• Apague la máquina correctamente.
• Desconecte y aísle la fuente de alimentación.
• Espere a que se descargue la energía eléctrica almacenada.
• Utilice una muñequera ESD.
• Prepare una superficie de trabajo antiestática.
• Fotografíe las posiciones originales del conector.
• Etiquete los cables antes de la desconexión.
• Compare la placa de repuesto con la placa retirada.

• Sostenga la PCB por sus bordes.
• Evite tocar los contactos del conector.
• No fuerce los cables en los enchufes.
• Confirme la orientación del conector.
• Compruebe si hay pasadores doblados.
• Instale los tornillos de montaje correctos.
• Evite apretar excesivamente los tornillos.
• Restaure los componentes de puesta a tierra y blindaje.
• Asegúrese de que los cables no estén pellizcados ni estirados.

• Inspeccione el conjunto antes de aplicar energía.
• Confirme que no queden herramientas dentro de la máquina.
• Arranque la máquina bajo condiciones controladas.
• Verifique el estado de inicialización.
• Revisar el historial de alarmas.
• Monitorear la temperatura del conector y de la placa.
• Realice una prueba de máquina de baja velocidad.
• Ejecute un programa de colocación de muestra.
• Confirme la estabilidad de recogida y colocación.
• Registre la fecha de reemplazo y el número de placa.

Los tableros de control SMT son sensibles a la electricidad estática, la humedad, la vibración y el impacto físico. Se utiliza embalaje profesional para proteger el producto durante el transporte internacional.

• Mensajería urgente internacional.
• Transporte aéreo.
• Envío consolidado de repuestos SMT.
• Transportista designado por el cliente.
• Envío combinado con alimentadores, boquillas, motores, sensores, correas, cables y válvulas.

El tiempo de entrega depende de la condición del inventario, los requisitos de prueba, la cantidad del pedido, el destino y el método de envío seleccionado.

KXFE00GXA00 y N610090171AA se utilizan comúnmente como referencias de identificación relacionadas para este tablero de control. La compatibilidad final aún debe confirmarse mediante T0710095, MC16CB-4, disposición del conector, modelo de máquina y configuración del cabezal de colocación.

No. Las máquinas CM402 y CM602 pueden contener diferentes sistemas de cabezales, revisiones de PCB, disposiciones de cableado y configuraciones de software. Proporcione fotografías completas de la placa e información de la máquina antes de realizar el pedido.

Puede solucionar alarmas provocadas por una placa de control compatible defectuosa. Sin embargo, también pueden producirse alarmas similares debido a cables, motores, sensores, controladores, codificadores, válvulas, fuentes de alimentación o componentes mecánicos dañados.

Proporcione la cantidad requerida, el modelo de la máquina, el número de serie de la máquina, los números de placa existentes, la marca MC16CB-4, la identificación T0710095, las fotografías de la placa, la condición preferida, el país de entrega y la fecha de entrega requerida.

Mantenga la placa sellada dentro de un embalaje antiestático en un ambiente limpio, seco y con temperatura controlada. Evite la luz solar directa, la humedad, los gases corrosivos, la presión intensa, la vibración y el contacto con materiales conductores.

SMT PARTS SUPPLY LTD

Por favor envíe la siguiente información para cotización y verificación de compatibilidad:

• Nombre del producto.
• Número de pieza KXFE00GXA00.
• Número de referencia N610090171AA.
• T0710095 Marcado de PCB.
• Modelo MC16CB o MC16CB-4.
• Modelo de máquina y número de serie.
• Tipo de cabezal de colocación.
• Fotografías del tablero delantero y trasero.
• Fotografías del conector.
• Cantidad requerida.
• Condición preferida del producto.
• Descripción de alarma o fallo de la máquina.
• País de entrega.
• Calendario de entrega requerido.

Nuestro equipo de ventas revisará el estado del producto disponible, la información de compatibilidad, el estándar de inspección, el método de embalaje, el tiempo de entrega y las opciones de envío internacional.

Declaración de marca registrada:Panasonic y los nombres de los modelos de máquinas a los que se hace referencia se utilizan únicamente para la identificación del producto y la descripción de compatibilidad. Todas las marcas comerciales pertenecen a sus respectivos propietarios. SMT PARTS SUPPLY LTD es un proveedor independiente de repuestos SMT.
