Placa de control de cabezal SMT Panasonic KXFE00GXA00 MC16CB-4 para CM402 y CM602 Ensamblaje de PCB poblado industrial

Placa de Control de Cabezal SMT Panasonic KXFE00GXA00 MC16CB-4 CM402 CM602 N610090171AA T1910008

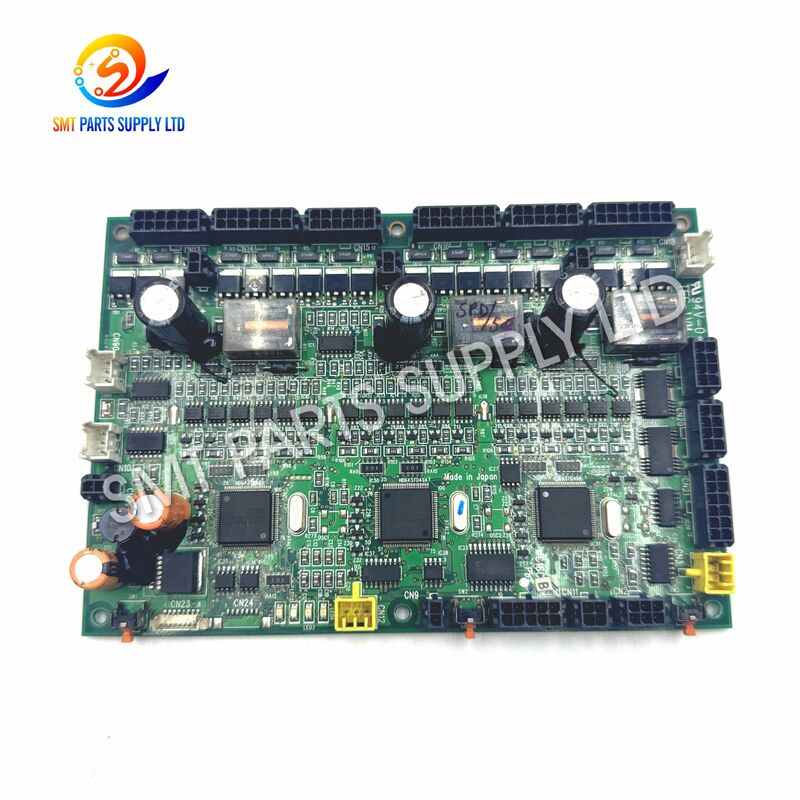

La placa de control de cabezal SMT KXFE00GXA00 N610090171AA MC16CB-4 es un módulo electrónico especializado utilizado en equipos de colocación de montaje superficial compatibles CM402 y CM602. Se instala dentro de la arquitectura de control de la máquina para soportar la comunicación, el procesamiento de señales, la coordinación operativa y la retroalimentación de estado relacionada con el ensamblaje del cabezal de colocación.

Esta placa también puede llevar T1910008 como identificación adicional o marca de producción. Dado que las máquinas SMT pueden tener diferentes configuraciones de cabezal, revisiones eléctricas, disposiciones de conectores, versiones de software y especificaciones de año de producción, los compradores deben verificar todas las etiquetas visibles y los detalles de la placa antes de realizar un pedido.

El producto es adecuado para fábricas SMT, empresas de mantenimiento de equipos, fabricantes de electrónica por contrato, reconstruidores de máquinas y distribuidores de repuestos que necesiten una placa de circuito impreso (PCB) de cabezal CM402 o una placa de control de cabezal CM602 de reemplazo. Pueden estar disponibles opciones de suministro nuevas, usadas probadas o reacondicionadas profesionalmente según el stock y la cotización.

Para una coincidencia precisa, se recomienda a los clientes que proporcionen el número de pieza completo, el modelo de la máquina, el tipo de cabezal, las fotografías de la placa, la disposición de los conectores y la información de falla existente. Este proceso de verificación ayuda a reducir pedidos incorrectos, retrasos en la instalación y tiempos de inactividad de producción evitables.

Una placa de control de cabezal puede requerir inspección o reemplazo cuando la máquina de colocación desarrolla fallas intermitentes o permanentes relacionadas con el cabezal. Sin embargo, una alarma de máquina no siempre significa que la PCB sea el único componente dañado. Se debe verificar el circuito completo de control del cabezal antes del reemplazo.

Una placa defectuosa o inestable puede estar asociada con una o más de las siguientes condiciones operativas:

• El cabezal de colocación no se inicializa normalmente.
• La máquina muestra una alarma de comunicación del cabezal.
• Una función del cabezal responde de forma intermitente.
• No se pueden leer correctamente los sensores relacionados con el cabezal.
• La máquina se detiene durante la recogida o colocación de componentes.
• El movimiento del cabezal no está disponible después del arranque.
• La misma alarma regresa después de verificar cables y sensores.
• La máquina funciona normalmente cuando se instala una placa conocida como buena.
• La producción se vuelve inestable después de que la máquina se calienta.
• El módulo del cabezal no puede completar su secuencia de inicialización estándar.

Estos síntomas solo deben usarse como referencias de mantenimiento. También se deben inspeccionar los controladores de servo, motores, sensores, válvulas, codificadores, cables, conectores, módulos de potencia, ensamblajes mecánicos y parámetros de la máquina.

Reemplazar la placa sospechosa con una placa de control de cabezal KXFE00GXA00 N610090171AA MC16CB-4 correctamente emparejada y probada puede ayudar a restaurar el circuito de control afectado después de haber verificado otras causas posibles.

• Recuperación de la comunicación de control del cabezal.
• Restauración de la inicialización normal de la máquina.
• Reducción de paradas de producción recurrentes relacionadas con el cabezal.
• Mejora de la estabilidad operativa del cabezal.
• Mantenimiento más rápido en comparación con la reparación incontrolada a nivel de componente.
• Reducción del tiempo de inactividad prolongado de la línea SMT.
• Mejora de la preparación de repuestos para equipos de producción más antiguos.
• Planificación de mantenimiento más predecible.

La placa no debe presentarse como una solución garantizada para cada alarma del cabezal. El diagnóstico de fallas correcto y la coincidencia del número de pieza siguen siendo esenciales.

Los valores eléctricos, las dimensiones de la PCB, las versiones de firmware, las definiciones de conectores y los parámetros de la máquina pueden variar según la revisión de la placa y la configuración del equipo. Estos detalles no deben asumirse solo por el modelo de la máquina.

Antes de realizar el pedido, compare la placa de reemplazo con la placa existente utilizando:

• Número de pieza completo.
• Modelo de placa.
• Revisión impresa.
• Etiqueta de código de barras o serie.
• Cantidad de conectores.
• Posición del conector.
• Disposición de componentes.
• Posición del orificio de montaje.
• Modelo de máquina.
• Configuración del cabezal de colocación.
• Año de producción del equipo.
• Versión de software y parámetros existente.

La placa KXFE00GXA00 N610090171AA MC16CB-4 está destinada a su uso en equipos de colocación SMT compatibles donde se requiere una PCB de control de cabezal a juego.

• Fábricas de fabricación de electrónica SMT.
• Proveedores de servicios de fabricación de electrónica.
• Empresas de ensamblaje de PCB.
• Fabricantes de electrónica automotriz.
• Fabricantes de electrónica de consumo.
• Productores de equipos de control industrial.
• Fábricas de ensamblaje de iluminación LED.
• Fabricantes de equipos de comunicación.
• Empresas de producción de electrónica médica.
• Empresas de reparación de máquinas SMT.
• Distribuidores de equipos SMT usados.
• Distribuidores de repuestos industriales.
• Contratistas de mantenimiento en el extranjero.
• Departamentos de ingeniería de fábrica.

Las fábricas que operan varias máquinas de colocación CM402 o CM602 pueden mantener una placa confirmada en su inventario de mantenimiento. Una placa de repuesto preparada puede ayudar a reducir el tiempo de inactividad cuando una máquina de producción desarrolla una falla de placa verificada.

Para la gestión de inventario, registre:

La placa de control del cabezal opera como parte del sistema de control electrónico de la máquina. Soporta la transferencia y el procesamiento de comandos, señales de estado, información de sensores y retroalimentación operativa asociada con el cabezal de colocación.

Durante la producción SMT normal, la máquina debe coordinar muchas operaciones en un ciclo corto. El ensamblaje del cabezal debe recibir el comando correcto, confirmar su estado operativo, interactuar con los sensores relacionados y proporcionar retroalimentación al sistema de control central.

Una placa de control de cabezal estable ayuda a mantener:

• Comunicación confiable entre los módulos de control.
• Procesamiento correcto de las señales relacionadas con el cabezal.
• Inicialización consistente después del arranque de la máquina.
• Respuesta coordinada durante la recogida y colocación.
• Detección oportuna de condiciones operativas anormales.
• Producción estable durante ciclos de colocación repetidos.

Dado que la placa forma solo una parte de la cadena de control, su rendimiento también depende de una alimentación estable, parámetros de máquina correctos, cableado intacto, conectores limpios, sensores funcionales, puesta a tierra adecuada y componentes de cabezal mecánicamente sólidos.

Seleccionar un reemplazo solo por el nombre de la máquina puede llevar a incompatibilidad. El método más seguro es comparar todos los identificadores y detalles visuales disponibles.

Para una cotización más rápida y precisa, por favor proporcione:

1. Una fotografía clara del lado frontal completo de la placa.
2. Una fotografía clara del lado trasero completo.
3. Fotografías de primer plano de cada etiqueta y código impreso.
4. El modelo y número de serie de la máquina.
5. La configuración del cabezal de colocación instalado.
6. El mensaje de alarma de la máquina o código de error.
7. Una fotografía de todos los conectores.
8. La cantidad requerida.
9. La condición de placa preferida.
10. El país de entrega y el código postal.

La condición cotizada debe confirmarse por escrito. Las fotografías del producto también deben verificarse para determinar si muestran la unidad real o una muestra de referencia.

La instalación debe ser completada por personal de mantenimiento SMT calificado. La placa contiene componentes electrónicos sensibles a la estática y puede dañarse por un manejo inadecuado.

• Haga una copia de seguridad de los parámetros de la máquina cuando sea posible.
• Registre la información de alarma actual.
• Confirme que la placa de reemplazo coincide con la placa retirada.
• Desconecte la alimentación de la máquina según el procedimiento de mantenimiento.
• Espere a que se descargue la energía eléctrica almacenada.
• Use una pulsera antiestática conectada a tierra.
• Use una superficie de trabajo antiestática.
• Etiquete cada cable antes de retirarlo.
• Fotografíe cada posición de conector.
• Inspeccione cables y conectores en busca de daños.
• Verifique la máquina en busca de contaminación por aceite, polvo o humedad.
• No coloque la PCB directamente sobre superficies metálicas.

• Sostenga la placa por sus bordes.
• No toque los pines de CI ni los contactos de los conectores.
• No fuerce un conector en su posición.
• Verifique la orientación del cable antes de insertarlo.
• Confirme que ningún pin del conector esté doblado.
• Instale todos los tornillos y soportes correctamente.
• Evite el apriete excesivo.
• Mantenga los cables alejados de los mecanismos en movimiento.
• Verifique que la placa no pueda entrar en contacto con el marco de la máquina.
• Vuelva a verificar cada conexión antes de aplicar energía.

• Encienda la máquina bajo supervisión de mantenimiento.
• Observe la secuencia de inicialización.
• Verifique si la alarma original se ha borrado.
• Restaure los parámetros necesarios de la máquina.
• Complete cualquier procedimiento de calibración requerido.
• Pruebe el cabezal a velocidad reducida.
• Realice una prueba controlada de recogida y colocación.
• Monitoree si hay calor, olor, sonido inusuales o alarmas repetidas.
• Confirme la calidad de colocación de componentes antes de la producción en masa.
• Registre la fecha de reemplazo y la información de la placa.

Dependiendo de la condición de suministro y el acuerdo de pedido, se pueden completar los siguientes procedimientos de inspección:

El alcance exacto de las pruebas debe indicarse en la cotización, ya que las placas nuevas, usadas, reacondicionadas y reparadas pueden tener diferentes procedimientos de inspección.

Las placas de control electrónico requieren protección adecuada contra electricidad estática, vibración, impacto, polvo y humedad durante el transporte.

1. La PCB se revisa visualmente antes de empacar.
2. Los conectores y las áreas expuestas se protegen.
3. La placa se coloca dentro de una bolsa antiestática.
4. Se agrega material de amortiguación adecuado alrededor de la unidad.
5. El producto se asegura dentro de una caja interior resistente.
6. La caja interior se coloca dentro de un cartón de exportación.
7. Se llena el espacio vacío para evitar movimientos.
8. El paquete se sella y se etiqueta para su envío.

El tiempo de entrega real depende de la disponibilidad del producto, los requisitos de inspección, el destino, el despacho de aduanas y el servicio de envío seleccionado.

KXFE00GXA00 y N610090171AA se usan comúnmente juntos para identificar esta placa de control de cabezal. Sin embargo, los compradores también deben comparar MC16CB-4, la revisión de placa impresa, la disposición de conectores y la disposición física de los componentes antes de confirmar la intercambiabilidad.

La placa está asociada con aplicaciones compatibles de control de cabezal CM402 y CM602, pero no todas las configuraciones de máquina son necesariamente idénticas. Se debe verificar el número de serie de la máquina, el tipo de cabezal, la revisión de la placa, la configuración del software y la disposición de los conectores antes de la instalación.

T1910008 puede aparecer como una identificación adicional, marca de producción, inspección o marca relacionada con la placa. No debe usarse como única referencia de pedido. Por favor, proporcione una fotografía clara para que pueda compararse con la unidad de reemplazo.

No. Las alarmas del cabezal también pueden ser causadas por cables, conectores, sensores, motores, válvulas, módulos de potencia, ensamblajes mecánicos dañados, problemas de puesta a tierra o parámetros de máquina incorrectos. La placa solo debe reemplazarse después de una solución de problemas adecuada.

Pueden ofrecerse opciones nuevas, usadas probadas, reacondicionadas o de servicio de reparación según el stock actual. La condición exacta, el método de prueba, las fotografías, el tiempo de entrega, los términos de garantía y el precio deben confirmarse en la cotización oficial.

• Suministro enfocado de placas y repuestos para máquinas SMT.
• Soporte para plataformas de máquinas de colocación descontinuadas y maduras.
• Comparación de número de pieza y fotografía antes del envío.
• Suministro flexible de unidades nuevas, usadas probadas y reacondicionadas.
• Compra de pequeñas cantidades para mantenimiento urgente.
• Embalaje de exportación internacional protector.
• Soporte de envío exprés y de carga a nivel mundial.
• Envío combinado con alimentadores, motores, sensores, cables, válvulas, correas y boquillas.
• Comunicación técnica para la coincidencia del modelo de máquina y la revisión de la placa.
• Soporte para fábricas, distribuidores, empresas de servicio y revendedores de equipos.

SMT PARTS SUPPLY LTD

Para una cotización precisa de la placa de control de cabezal SMT KXFE00GXA00 N610090171AA T1910008 MC16CB-4, por favor envíe la siguiente información:

• Cantidad requerida.
• Modelo de máquina: CM402 o CM602.
• Número de serie de la máquina.
• Tipo de cabezal de colocación.
• Fotografías de la placa frontal y trasera.
• Etiquetas completas del número de pieza.
• Fotografías de la disposición de los conectores.
• Información de alarma existente.
• Condición del producto requerida.
• País de entrega y código postal.

Nuestro equipo comparará la información enviada con la placa disponible antes de preparar la cotización.
