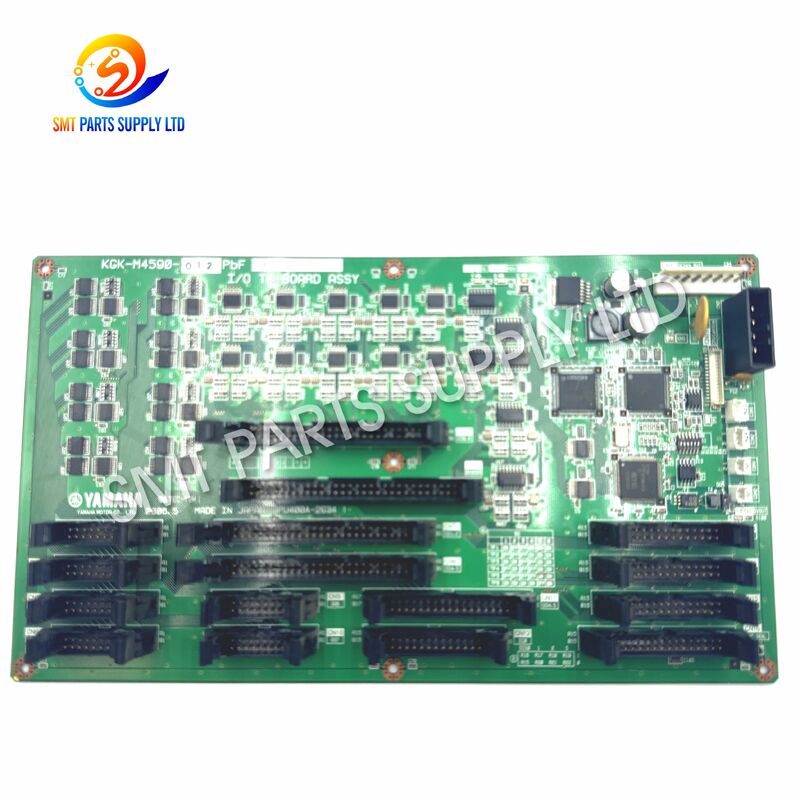

Yamaha KGK-M4590-012 1072125 Panel de control de I/O TF para máquinas SMT YS12F YG12F

La Yamaha KGK-M4590-012, también identificada con el número de referencia 1072125, es una placa de control TF de E/S destinada a equipos de colocación de montaje en superficie Yamaha YS12F y YG12F compatibles. La placa está asociada con el sistema de control de alimentación de bandejas de la máquina y proporciona una interfaz eléctrica entre el sistema de control central, sensores, interruptores, relés, válvulas solenoides, motores y otros dispositivos operativos relacionados con las bandejas.

En un entorno de producción SMT automatizado, el sistema de alimentación de bandejas debe detectar con precisión las posiciones de las bandejas, confirmar el movimiento mecánico, recibir comandos operativos y devolver señales de estado al controlador de la máquina. La placa KGK-M4590-012 ayuda a coordinar estas señales de entrada y salida para que la unidad de bandeja pueda funcionar de acuerdo con el programa de la máquina y la secuencia de seguridad.

El Yamaha YS12F fue desarrollado como un montador compacto y flexible capaz de admitir diferentes formatos de suministro de componentes, incluido el suministro automático de bandejas multinivel. La información oficial del producto de Yamaha describe que el YS12F admite un dispositivo de suministro de bandejas con cambio automático de paletas de 15 niveles, lo que hace que los componentes de control relacionados con las bandejas sean importantes para mantener la flexibilidad de la máquina.

Este tablero de control es adecuado para proyectos de mantenimiento, resolución de problemas, renovación y reemplazo que involucran máquinas YS12F o YG12F compatibles. Debido a que las versiones del tablero de control pueden variar según el año de producción, la configuración de la bandeja, la versión del software, la disposición de los conectores y las especificaciones de la máquina, los compradores deben verificar el número de pieza completo y el diseño físico del tablero antes de realizar el pedido.

Un tablero de control SMT funciona continuamente mientras la máquina de colocación está en funcionamiento. Recibe señales de entrada de bajo voltaje, procesa instrucciones de control y conmuta dispositivos de salida de acuerdo con la secuencia de la máquina. Con el tiempo, el estrés eléctrico, la contaminación, la vibración, los componentes envejecidos, la energía inestable, el mantenimiento incorrecto o la falla de un dispositivo externo pueden afectar el rendimiento de la placa.

Una placa TF de E/S dañada o inestable puede provocar un funcionamiento intermitente de la bandeja, un reconocimiento incorrecto del sensor, una salida fallida del actuador o alarmas relacionadas con la comunicación. Sin embargo, síntomas similares también pueden deberse a cables dañados, sensores defectuosos, válvulas solenoides defectuosas, mala conexión a tierra, obstrucciones mecánicas o parámetros incorrectos de la máquina. Por lo tanto, es necesaria una resolución de problemas adecuada antes de reemplazar la placa.

Los siguientes síntomas pueden indicar un problema en el circuito de control del alimentador de bandejas:

No se debe reemplazar una placa únicamente porque falla un movimiento de la bandeja. Un proceso de diagnóstico completo puede evitar reemplazos innecesarios y reducir el tiempo de inactividad de la producción.

La placa de control TF de E/S KGK-M4590-012 1072125 proporciona una opción de reemplazo práctica cuando se ha confirmado que la placa original está defectuosa o no puede mantener un funcionamiento estable del control de bandeja. La instalación de una placa que coincida correctamente puede restaurar la interfaz eléctrica necesaria para el monitoreo del sensor de la bandeja, la transmisión de comandos, la retroalimentación de estado y el control del dispositivo de salida.

Un tablero de control de reemplazo correctamente seleccionado puede ayudar a los clientes a:

• Restaure el circuito de control de alimentación de bandeja.
• Reducir las interrupciones inesperadas de la producción.
• Recuperar la coordinación de la señal del sensor y del actuador.
• Apoyar el mantenimiento preventivo y la renovación de equipos.
• Evite reemplazar un conjunto completo de alimentación de bandeja.
• Amplíe la vida útil de los equipos de colocación SMT existentes.
• Mantener un inventario de tableros de repuesto para líneas de producción críticas.
• Reduzca el tiempo de resolución de problemas cuando se produce una falla verificada en la placa.
• Mejore la respuesta de mantenimiento para plataformas de máquinas más antiguas.
• Admite reparación de emergencia cuando la placa original no está disponible.

Antes de la instalación, el ingeniero debe confirmar que:

1. La máquina ha sido completamente apagada.
2. Se ha descargado la energía eléctrica residual.
3. Se está utilizando la protección ESD adecuada.
4. Todos los conectores se identifican antes de retirarlos.
5. El número de pieza original de la placa coincide con el reemplazo.
6. La revisión de la placa y las posiciones de los conectores son compatibles.
7. Los sensores y actuadores externos no están cortocircuitados.
8. No existe ninguna obstrucción mecánica en el mecanismo de la bandeja.
9. Se realiza una copia de seguridad de los parámetros de la máquina cuando corresponde.
10. La instalación la realiza personal de mantenimiento capacitado.

Reemplazar un tablero de control sin corregir una carga externa en cortocircuito puede dañar el tablero de reemplazo. Por lo tanto, se debe inspeccionar el circuito conectado antes de restablecer la energía.

Las clasificaciones eléctricas exactas deben confirmarse a partir de la documentación original de la máquina y la etiqueta de la placa. La placa debe tratarse como un conjunto electrónico industrial específico para una máquina en lugar de un controlador programable universal.

No se debe asumir ningún voltaje eléctrico, corriente, cantidad de canales o asignación de conectores sin verificar la documentación de servicio de la máquina correspondiente.

La placa KGK-M4590-012 1072125 está diseñada para equipos de colocación SMT de Yamaha compatibles, que incluyen:

El lanzamiento oficial de Yamaha YS12F describe la máquina como una montadora de superficie compacta y flexible diseñada para manejar múltiples formatos de suministro de componentes. También identifica un dispositivo automático de suministro de bandejas de 15 niveles como parte de la capacidad flexible de manejo de componentes de la máquina.

Esta placa se puede utilizar en instalaciones de producción SMT que fabrican:

• Productos electrónicos de consumo.
• Conjuntos electrónicos de automoción.
• Equipos de control industrial.
• Dispositivos de comunicación.
• Productos de control LED.
• Conjuntos de fuentes de alimentación.
• Equipos electrónicos médicos.
• Dispositivos de seguridad y seguimiento.
• Productos para el hogar inteligente.
• Productos periféricos informáticos.
• Módulos electrónicos.
• Conjuntos de PCB de lotes pequeños y modelos mixtos.
• Servicios de fabricación de productos electrónicos de alta mezcla.
• Producción de prototipos e ingeniería.
• Módulos de control electrónico de repuesto.

Cuando una máquina de producción se detiene debido a una falla confirmada en la placa de control de la bandeja, se puede instalar una placa KGK-M4590-012 compatible para reducir el tiempo de inactividad y restaurar la producción.

Las fábricas que operan varias máquinas YS12F o YG12F pueden mantener en stock una placa probada. Esto permite a los equipos de mantenimiento responder rápidamente sin esperar a que se realicen adquisiciones internacionales.

Una máquina usada puede contener placas electrónicas envejecidas, contaminadas, reparadas o inestables. Reemplazar la placa TF de E/S afectada puede ser parte de un programa completo de renovación del equipo.

Los ingenieros de mantenimiento pueden utilizar una placa de trabajo conocida para realizar pruebas de comparación. Esto puede ayudar a distinguir una falla de la placa de un sensor, cableado, motor, válvula o problemas mecánicos.

Durante la reubicación de la máquina, los conectores, placas o cables pueden dañarse debido a una manipulación incorrecta. Una placa de reemplazo compatible puede ayudar a volver a poner en servicio después de la instalación en la nueva fábrica.

Los equipos de colocación más antiguos pueden seguir siendo productivos durante muchos años cuando se encuentran disponibles piezas eléctricas y mecánicas críticas. Mantener tableros electrónicos de repuesto puede ayudar a prolongar la vida útil de la máquina.

El KGK-M4590-012 funciona como una interfaz de entrada/salida dentro del sistema de control de bandeja de la máquina SMT. No coloca componentes de forma independiente ni mueve físicamente bandejas. En cambio, ayuda a transferir comandos e información de estado entre el controlador de la máquina y los dispositivos de campo relacionados con la bandeja.

Los canales de entrada generalmente reciben señales eléctricas de dispositivos de campo como:

• Sensores de presencia de bandeja.
• Sensores de posición.
• Interruptores de límite.
• Enclavamientos de puertas o cubiertas.
• Sensores de posición del cilindro.
• Señales de motor listo.
• Contactos de condiciones de seguridad.
• Sensores mecánicos de posición inicial.
• Sensores de confirmación de nivel de bandeja.
• Módulos de control externos.

Cuando un sensor cambia de estado, la entrada de la placa correspondiente comunica el cambio al sistema de control de la máquina.

Los canales de salida pueden controlar o ordenar:

• Electroválvulas neumáticas.
• Relés electromagnéticos.
• Lámparas indicadoras.
• Circuitos de control de motores.
• Mecanismos de bloqueo.
• Dispositivos de elevación de bandejas.
• Dispositivos de transferencia de bandejas.
• Indicadores de alarma.
• Módulos de control auxiliares.
• Otros actuadores específicos de la máquina.

La señal de salida debe considerarse un comando de control. El movimiento real depende del dispositivo conectado, el circuito de alimentación, el suministro neumático, el estado del cable y el estado mecánico.

Los sistemas de bandejas utilizan dispositivos de seguridad para evitar movimientos incorrectos. Por ejemplo, es posible que solo se permita un comando de elevación de bandeja después de que se cierre una puerta, se complete un movimiento previo y el mecanismo esté en una posición segura.

La placa respalda este proceso al recibir las señales de condición requeridas y transmitir comandos de salida de acuerdo con la secuencia del controlador. Cuando falta la respuesta esperada, la máquina puede detenerse y mostrar una alarma para proteger el equipo y los componentes.

El consejo forma parte de una red de control más amplia. Su rendimiento depende de:

Una falla en cualquier sistema relacionado puede producir síntomas similares a los de una falla en la placa. Se recomienda una inspección completa del sistema.

Antes del envío, se pueden verificar las placas disponibles según la condición del producto y la capacidad de prueba.

La condición exacta debe confirmarse en la cotización. Los compradores no deben asumir que todas las unidades disponibles son nuevas.

La selección correcta es esencial porque las placas con apariencia similar pueden tener diferentes circuitos, asignaciones de conectores, revisiones o aplicaciones de máquinas.

Por favor proporcione lo siguiente:

1. Marca de la máquina.
2. Modelo de máquina completo.
3. Número de serie de la máquina.
4. Número de pieza original de la placa.
5. Todos los números de revisión.
6. Fotografía del tablero frontal.
7. Fotografía del reverso del tablero.
8. Fotografía en primer plano de la etiqueta.
9. Fotografía del lado del conector.
10. Código de alarma de la máquina actual.
11. Descripción de la avería.
12. Configuración del sistema de bandejas.
13. Condición requerida del producto.
14. País de entrega.
15. Cantidad requerida.

El identificador principal debe serKGK-M4590-012. el numero adicional1072125También debe compararse cuando aparece en el tablero original o en los registros de piezas de la máquina.

No seleccione la placa sólo por modelo de máquina. Una sola serie de máquinas puede utilizar diferentes revisiones de placa según la fecha de fabricación, las especificaciones regionales, el equipo de bandeja opcional o la modificación de ingeniería.

Las fotografías claras son particularmente útiles para comprobar:

• Cantidad de conectores.
• Color del conector.
• Codificación del conector.
• Disposición de relevos.
• Posición del fusible.
• Posición de los LED.
• Diseño de componentes.
• Forma de PCB.
• Orificios de montaje.
• Información de la etiqueta.
• Marcas de revisión.
• Rastros de reparación anteriores.

Para una selección más confiable, la placa de reemplazo debe coincidir visualmente con la placa original y tener el mismo número de pieza principal.

El cliente deberá solicitar confirmación de:

• Fotografías reales del producto.
• Estado del producto.
• Estado de las pruebas.
• Términos de garantía.
• El tiempo de entrega.
• Método de embalaje.
• Costo de envío.
• Condiciones de devolución.
• Resultado del emparejamiento técnico.
• Descripción de la factura comercial.

Sólo técnicos calificados deben instalar la placa. La máquina debe desconectarse de la energía eléctrica antes de abrir el gabinete eléctrico o la sección de control de bandeja.

La preparación recomendada incluye:

• Apague la máquina normalmente.
• Apague la desconexión eléctrica principal.
• Espere a que se descargue la energía almacenada.
• Siga los procedimientos de bloqueo de fábrica.
• Utilice una muñequera ESD.
• Utilice una superficie de trabajo segura contra ESD.
• Fotografíe todas las posiciones de los cables.
• Etiquete los conectores antes de retirarlos.
• Evite tocar los pines de los componentes.
• Mantenga organizados los tornillos y soportes.

Después de la instalación, verifique:

• El arranque de la máquina es normal.
• No aparece ninguna alarma nueva.
• La unidad de bandeja se inicializa correctamente.
• Los sensores cambian de estado correctamente.
• Las salidas se activan correctamente.
• El movimiento de la bandeja es suave.
• La detección de la posición inicial es estable.
• Los enclavamientos funcionan correctamente.
• La secuencia de suministro de componentes es normal.
• La temperatura de la placa no es anormal.
• Los conectores permanecen firmemente instalados.
• La operación del ciclo repetido es estable.

Los tableros de control industriales requieren condiciones de funcionamiento limpias y estables.

Para almacenamiento a largo plazo:

• Mantenga la placa dentro de una bolsa protectora contra ESD.
• Utilice embalajes resistentes a los golpes.
• Almacenar en un área limpia y seca.
• Evite la luz solar directa.
• Evite la alta humedad.
• Evite los gases corrosivos.
• Evite que objetos pesados ​​presionen la PCB.
• No apile tablas desprotegidas.
• Etiquete la placa con su número de pieza y estado de prueba.
• Inspeccione periódicamente los tableros almacenados.

Los tableros de control electrónico son vulnerables a la electricidad estática, los impactos, la humedad y los daños en los conectores. Por eso es importante un embalaje de exportación adecuado.

• DHL.
• FedEx.
• UNIÓN POSTAL UNIVERSAL.
• Envío aéreo internacional.
• Transportista designado por el cliente.
• Envío consolidado con otras piezas SMT.
• Entrega urgente para necesidades urgentes de producción.

El tiempo de entrega depende de la condición del producto, los requisitos de prueba, la cantidad, el destino y el servicio de envío.

Para recibir una cotización precisa, envíe:

Proporcionar información completa permite una verificación de compatibilidad más rápida y reduce los retrasos en las cotizaciones.

No necesariamente. La compatibilidad depende del número de placa original, la revisión de la PCB, la disposición de los conectores, el número de serie de la máquina, la configuración de alimentación de la bandeja y las especificaciones del software. Proporcione fotografías claras del tablero original y su etiqueta antes de realizar el pedido. Coincidir únicamente con el modelo de la máquina no es suficiente para la confirmación final.

La placa se utiliza como interfaz de entrada y salida asociada con la sección de control de alimentación de bandejas de la máquina. Recibe señales de sensores e interruptores, envía comandos a relés o actuadores y admite la coordinación de estado entre la unidad de bandeja y el controlador central de la máquina.

Puede resolver el problema cuando las pruebas confirman que la placa original está defectuosa. Sin embargo, las alarmas de movimiento de la bandeja también pueden deberse a sensores dañados, conectores sueltos, válvulas solenoides defectuosas, fallas de cables, energía inestable, obstrucciones mecánicas o configuraciones incorrectas de la máquina. Se recomienda un diagnóstico completo antes del reemplazo.

El estado disponible depende del stock actual. Las opciones de suministro pueden incluir unidades nuevas, usadas originales, usadas probadas, reparadas, reacondicionadas o de intercambio. La cotización debe indicar claramente la condición, el estado de la prueba, los términos de la garantía, las fotografías, el tiempo de entrega y los requisitos de devolución.

Proporcione el modelo de la máquina, el número de serie, el número de pieza de la placa original, las marcas de revisión, la configuración del sistema de bandeja, el código de alarma de la máquina y fotografías claras de ambos lados de la placa original. Las fotografías del conector y de la etiqueta son especialmente importantes para lograr una correspondencia precisa.

Buscando unYamaha KGK-M4590-012 1072125 Placa de control de E/S TF¿Para su máquina SMT YS12F o YG12F?

Envíenos fotografías originales de su placa, modelo de máquina, número de serie, información de alarma, cantidad requerida y país de destino. Nuestro equipo verificará el número de pieza visible, el diseño del conector, la revisión de la placa y los detalles de la aplicación antes de preparar una cotización.

Apoyamos a fábricas de SMT, empresas de mantenimiento de equipos, proveedores de servicios de fabricación electrónica, distribuidores de maquinaria y especialistas en reacondicionamiento en todo el mundo.

Contáctenos para:

• Confirmación de compatibilidad.
• Fotografías reales del producto.
• Disponibilidad de stock.
• Opciones de condición usadas nuevas o probadas.
• Asistencia técnica de emparejamiento.
• Soporte de reemplazo de emergencia.
• Envío combinado con otros repuestos SMT.
• Entrega urgente internacional.
• Cotizaciones de compras al por mayor.
• Cooperación de repuestos a largo plazo.

Envíe su consulta con el número de pieza KGK-M4590-012 y el número de referencia 1072125 para una respuesta más rápida.
