Sensor de límite X del transportador específico de la máquina para impresora de pantalla MPM125 con confirmación de posición

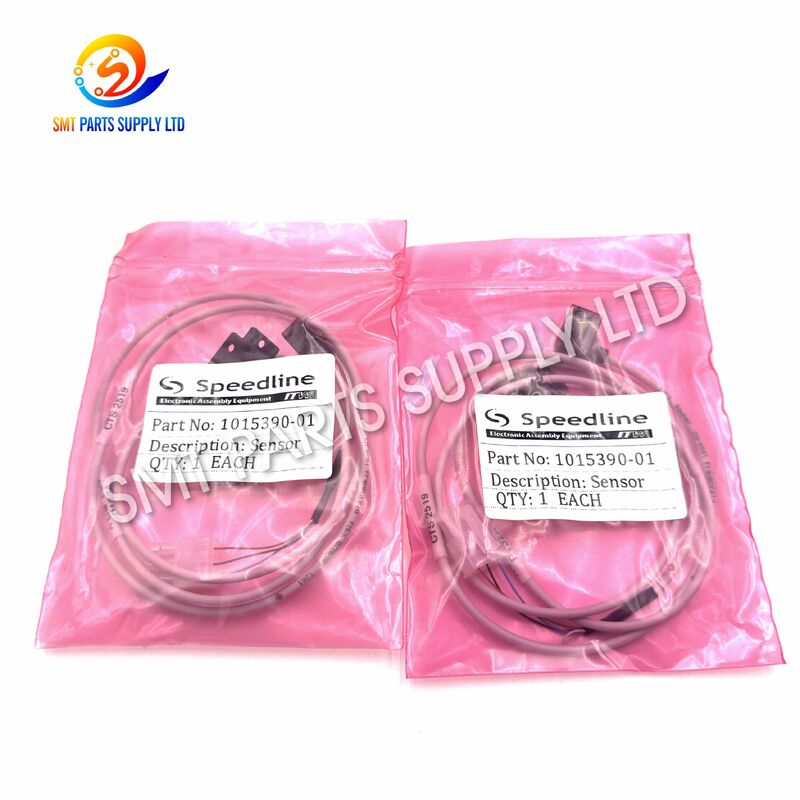

Sensor de límite X del transportador Speedline MPM 1015390-01 para impresora MPM125

El sensor de límite X del transportador Speedline MPM 1015390-01 es un componente de detección de posición específico de la máquina diseñado para el sistema de movimiento del transportador de la impresora de serigrafía MPM125. Instalado en la posición límite designada del eje X, el sensor proporciona una señal de conmutación eléctrica cuando el mecanismo del transportador alcanza su límite de recorrido definido. Esta señal permite al controlador de la máquina identificar la posición final, detener o invertir el movimiento relacionado y mantener una secuencia operativa controlada.

Un sensor de límite que funcione correctamente es importante para un transporte de placas estable, una inicialización fiable de la máquina y un posicionamiento consistente del transportador. Cuando el sensor original se daña, se contamina, se vuelve eléctricamente inestable o se desalinea mecánicamente, la impresora puede mostrar alarmas de posición, no completar la inicialización o interrumpir la transferencia normal de PCB.

El número de pieza 1015390-01 se suministra como repuesto para aplicaciones de mantenimiento y reparación. La compatibilidad debe confirmarse por número de pieza, posición de instalación, apariencia del conector, dimensiones de montaje y configuración de la máquina antes de la compra.

El sistema transportador mueve las placas de circuito impreso hacia, a través y fuera del área de impresión. Su movimiento debe permanecer dentro de un rango mecánico controlado. El sensor de límite X actúa como referencia de posición y componente de protección de recorrido dentro de esta secuencia de movimiento.

Sin una señal de límite fiable, el sistema de control puede ser incapaz de determinar si el mecanismo del transportador ha alcanzado su límite previsto. Esto puede dar lugar a intentos de movimiento repetidos, alarmas de máquina, inicialización incompleta, contacto mecánico anormal o interrupción de la transferencia de PCB.

El sensor contribuye a varias funciones importantes de la máquina:

Un sensor de límite X del transportador opera repetidamente cada vez que la máquina se inicializa, ajusta la posición de su transportador o realiza la secuencia de movimiento relevante. El uso prolongado en producción puede exponer el componente a vibraciones, polvo, residuos de pasta de soldadura, productos químicos de limpieza, movimiento de cables e impactos mecánicos.

El fallo del sensor no siempre es causado únicamente por el componente de detección. El cableado, los conectores, los soportes de montaje, las entradas de control y la alineación mecánica también deben inspeccionarse durante la resolución de problemas.

Un sensor de límite X del transportador defectuoso o mal ajustado puede producir uno o más de los siguientes síntomas:

Estos síntomas también pueden ser causados por atascos mecánicos, cables dañados, parámetros de máquina incorrectos, conectores sueltos, fallos de la placa de entrada o problemas del conjunto del transportador. Se debe realizar una inspección completa antes de reemplazar las piezas.

Reemplazar un sensor de límite fallido o inestable puede restaurar la retroalimentación fiable de la posición del transportador y ayudar a la máquina a completar su secuencia de movimiento normal. La pieza de repuesto debe coincidir con el sensor original en características eléctricas, dimensiones físicas, orientación de montaje, configuración del conector y comportamiento de conmutación.

El sensor de límite X del transportador Speedline MPM 1015390-01 está diseñado para proporcionar una solución de mantenimiento práctica para las impresoras de serigrafía MPM125 que utilizan el número de pieza correspondiente y la configuración del transportador.

Las clasificaciones eléctricas, el tipo de salida, la asignación de pines del conector, la longitud del cable, la distancia de detección y las dimensiones de montaje no deben seleccionarse solo por apariencia. Las diferentes versiones de sensores pueden tener carcasas similares mientras utilizan voltajes de operación, lógica de salida, arreglos de cableado o estándares de conector diferentes.

Para un suministro preciso, envíe la siguiente información:

1. Número de pieza completo que se muestra en el componente original.
2. Modelo de máquina y número de serie de la máquina.
3. Fotografías claras de frente, parte trasera, conector, cable y etiqueta.
4. Posición de montaje dentro del conjunto del transportador.
5. Cantidad requerida.
6. Mensaje de error existente, cuando esté disponible.

El sensor 1015390-01 se utiliza principalmente en el sistema de control de posición del transportador de la configuración especificada de la impresora de serigrafía MPM. Es adecuado para departamentos de mantenimiento, instalaciones de producción SMT, empresas de reparación de equipos y distribuidores de repuestos que requieran un reemplazo para el componente instalado correspondiente.

• Proveedores de servicios de fabricación electrónica.
• Fábricas de producción SMT.
• Plantas de ensamblaje de PCB.
• Equipos de mantenimiento de impresoras de serigrafía.
• Empresas de reparación de automatización industrial.
• Reconstructores de equipos SMT usados.
• Distribuidores internacionales de repuestos SMT.
• Contratistas de servicio técnico.

El sensor de límite X del transportador opera como parte del sistema de retroalimentación de control de movimiento de la impresora. Cuando el mecanismo del transportador se mueve hacia su límite definido del eje X, un objetivo mecánico, actuador u objeto detectable se acerca a la posición de detección.

Una vez alcanzada la condición de activación requerida, el sensor cambia su estado de salida eléctrica. El controlador de la máquina lee este estado a través del circuito de entrada correspondiente y determina que el transportador ha alcanzado el límite esperado o la posición de referencia.

El controlador puede entonces detener el movimiento relacionado, invertir la dirección, completar un paso de inicialización o proceder a la siguiente etapa de la secuencia operativa.

Un sensor de límite no controla directamente el motor del transportador. Proporciona una señal de entrada al sistema de control de la máquina. El controlador interpreta esta señal junto con la lógica del software, los comandos del motor, las condiciones de temporización y otras entradas de seguridad.

Por esta razón, una señal de límite del transportador faltante puede originarse en varias áreas:

• El sensor en sí.
• El cable del sensor.
• El conector.
• El mazo de cables.
• El terminal de entrada del controlador.
• La placa de entrada.
• El objetivo mecánico.
• El soporte de montaje.
• El parámetro de máquina o la secuencia de control.

La selección correcta requiere más que coincidir con la apariencia general del producto. Los sensores industriales pueden parecer idénticos mientras utilizan diferente cableado, polaridad de salida, asignación de pines del conector, rangos de detección o arreglos de montaje.

Para obtener la cotización más rápida y el menor riesgo de selección, proporcione:

Número de pieza + Modelo de máquina + Número de serie + Fotos de la pieza original + Cantidad + País de entrega

Ejemplo de formato de consulta:

Pieza requerida: Speedline MPM 1015390-01
Modelo de máquina: MPM125
Aplicación: Posición límite X del transportador
Cantidad: 2 piezas
Número de serie de la máquina: Disponible bajo petición
Fotos: Parte frontal, etiqueta, conector, cable y posición de montaje adjuntas

Antes del reemplazo, los técnicos deben distinguir un problema de detección eléctrica de un problema de movimiento mecánico.

La instalación debe ser realizada por personal de mantenimiento capacitado y familiarizado con las impresoras de serigrafía SMT y los sistemas eléctricos industriales.

1. Detenga la máquina y siga el procedimiento de aislamiento eléctrico de la instalación.
2. Registre la posición del sensor existente antes de retirarlo.
3. Fotografíe el enrutamiento del cable, la orientación del conector, la posición del soporte y la distancia al objetivo.
4. Compruebe el número de pieza del repuesto y la configuración física.
5. Desconecte el sensor original sin tirar directamente del cable.
6. Retire los tornillos de montaje y conserve cualquier espaciador o soporte.
7. Instale el sensor de reemplazo en la misma orientación.
8. Enrute el cable lejos de piezas móviles, bordes afilados y áreas de alta temperatura.
9. Conecte el enchufe de forma segura y confirme que el mecanismo de bloqueo esté acoplado.
10. Restaure la alimentación según los procedimientos de mantenimiento aprobados.
11. Compruebe el estado del sensor en la pantalla de entrada o diagnóstico de la máquina.
12. Mueva el transportador lentamente en modo manual.
13. Confirme que la señal cambia en la posición correcta.
14. Verifique que el transportador se detiene antes de alcanzar un límite mecánico perjudicial.
15. Complete la inicialización de la máquina y realice varios ciclos de transferencia de placas vacías.
16. Vuelva a comprobar los tornillos de montaje y el enrutamiento del cable después de la prueba.

• No modifique el conector sin confirmar la asignación de pines.
• No instale un sensor basándose únicamente en la apariencia de la carcasa.
• No tire ni doble bruscamente el cable.
• No permita que el objetivo móvil golpee el cuerpo del sensor.
• No aplique una fuerza de apriete excesiva en las áreas de montaje de plástico.
• No cambie la posición de activación sin registrar la configuración original.
• No omita la señal de límite para la producción normal.
• No aplique un voltaje no verificado al sensor.
• No utilice disolventes agresivos en la carcasa o el cable del sensor.
• No comience la operación automática hasta que se complete la verificación manual.

Antes de reemplazar el sensor, inspeccione lo siguiente:

Después de la instalación, verifique:

• Que el sensor esté montado de forma segura.
• Que el objetivo se acerque al área de detección correcta.
• Que el estado de entrada cambie de forma consistente.
• Que la señal sea estable durante el movimiento del cable.
• Que el transportador se detenga en la ubicación prevista.
• Que la impresora complete la inicialización normalmente.
• Que la transferencia de PCB proceda sin interrupción anormal.
• Que no aparezca ninguna alarma nueva del sensor, transportador o seguridad.
• Que el cable permanezca libre de todos los componentes móviles.
• Que la máquina realice múltiples ciclos de forma consistente.

La inspección regular puede identificar problemas del sensor antes de que causen una parada completa de la máquina.

El intervalo de inspección apropiado depende de la utilización de la máquina, las condiciones de la fábrica, los estándares de mantenimiento y el historial de fallos anterior.

La referencia 1015390-01 permite a los equipos de mantenimiento buscar un repuesto de máquina definido en lugar de seleccionar un sensor de propósito general sin información de compatibilidad suficiente.

El componente se utiliza para detectar el límite de recorrido designado del eje X del transportador y proporcionar el estado de posición requerido al sistema de control de la máquina.

Una señal de sensor fiable ayuda a la impresora a confirmar su posición de referencia durante el arranque y a recuperarse de alarmas relacionadas con el transportador.

Reemplazar un sensor defectuoso confirmado puede eliminar pruebas repetidas de un componente inestable y permitir a los técnicos continuar comprobando el sistema de transportador más amplio.

Las instalaciones de producción que operan equipos MPM pueden mantener sensores críticos verificados en stock para acortar el tiempo de reparación de emergencia.

El producto puede ser cotizado para fábricas de electrónica, empresas de servicio de equipos y distribuidores de repuestos SMT que requieran envío internacional.

Cada componente suministrado debe ser verificado según los requisitos del pedido y las condiciones de prueba disponibles.

Debido a que las versiones de las máquinas pueden diferir, la compatibilidad final depende de la configuración instalada del cliente.

El sensor debe embalarse para proteger el cuerpo de detección, el cable y el conector de impactos, compresión, humedad y exposición electrostática durante el transporte.

1. Inspección visual antes del embalaje.
2. Envoltura protectora alrededor del cuerpo del sensor.
3. Cable dispuesto sin dobleces apretados.
4. Conector protegido contra impactos y contaminación.
5. Embalaje interior individual.
6. Etiqueta de identificación del número de pieza.
7. Cartón exterior reforzado para transporte internacional.
8. Protección adicional según la cantidad y el destino del envío.

Los métodos de envío disponibles pueden incluir express internacional, carga aérea, envío consolidado o envío junto con otros repuestos SMT.

Para recibir una cotización precisa, envíe los siguientes detalles:

El sensor 1015390-01 detecta el límite de recorrido designado del eje X del transportador y envía una señal de posición al sistema de control de la impresora. Esta señal soporta la parada del transportador, la confirmación de la posición de referencia, la inicialización de la máquina y la secuencia de transferencia normal de PCB.

No. La compatibilidad no debe asumirse para todas las impresoras MPM. La pieza se lista para la aplicación de transportador MPM125 especificada, pero se debe verificar el número de serie de la máquina, el conector, el cable, la disposición de montaje y el número de pieza instalado antes de realizar el pedido.

Compruebe el indicador del sensor o el estado de entrada de la máquina mientras mueve el transportador manualmente. Inspeccione también la alineación del objetivo, el conector, el cable, la alimentación y la entrada del controlador. Un sensor puede funcionar correctamente mientras que un cable roto o un circuito de entrada defectuoso impide que el controlador reciba su señal.

Proporcione el número de pieza 1015390-01, el modelo de máquina, el número de serie, la cantidad requerida, el país de entrega y fotografías claras del sensor original. El conector, el cable, la etiqueta, los orificios de montaje y la posición de instalación deben ser visibles en las fotografías.

Una apariencia similar no confirma la compatibilidad. El reemplazo debe coincidir con el voltaje requerido, el comportamiento de salida, la asignación de pines del conector, la disposición del cable, las características de detección, las dimensiones de montaje y la posición de activación. Un sensor incorrecto puede causar alarmas, daños en el cableado o un funcionamiento inestable del transportador.

SMT PARTS SUPPLY LTD. suministra repuestos para impresoras de serigrafía, repuestos para máquinas SMT, sensores, motores, placas de control, componentes de transportador, alimentadores, boquillas y artículos de mantenimiento para equipos de fabricación electrónica.

Para una cotización rápida, por favor envíe:

• Número de pieza: 1015390-01
• Modelo de máquina: MPM125
• Fotografías del componente original
• Número de serie de la máquina
• Cantidad requerida
• País de entrega
• Fecha de entrega esperada
• Otros repuestos requeridos para la misma máquina

Nuestro equipo de ventas verificará la referencia del producto, la disponibilidad, los requisitos de embalaje y las opciones de envío según su consulta.

Contáctenos hoy mismo para obtener precios, verificación de compatibilidad, información de entrega y cotizaciones combinadas de repuestos SMT.
