JUKI HC-BH0336LW4-S4 30W FX-3-Series Servomotor de eje Z 40048065

JUKI HC-BH0336LW4-S4 Motor Servo Eje Z 30W Serie FX-3 40048065

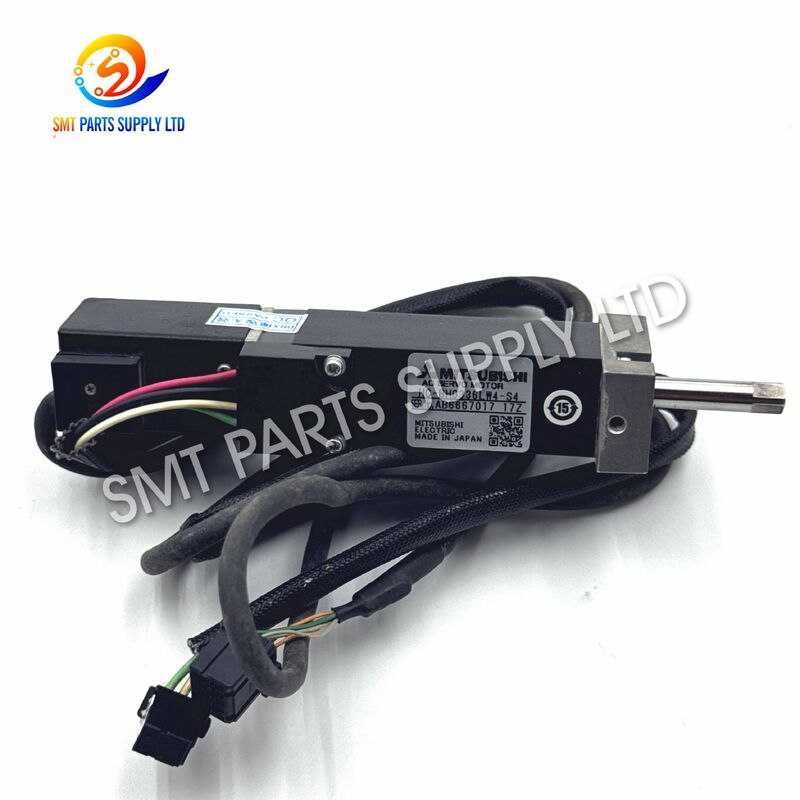

El JUKI 40048065 HC-BH0336LW4-S4 es un motor servo compacto de 30W diseñado para el sistema de movimiento del eje Z de las máquinas de colocación SMT compatibles de la serie FX-3. Durante el ensamblaje electrónico de alta velocidad, el eje Z controla el movimiento vertical necesario para el acercamiento de la boquilla, la recogida de componentes, la retracción del cabezal, el acercamiento del PCB y la colocación controlada de componentes.

Un rendimiento estable del eje Z es esencial para mantener una altura de recogida, altura de colocación y respuesta del cabezal consistentes. Cuando el motor original se desgasta, se sobrecalienta o se vuelve eléctricamente inestable, la máquina puede experimentar alarmas de posicionamiento, movimiento vertical irregular, fallos de recogida o interrupciones de producción inesperadas.

Identificado con el número de pieza 40048065 y el modelo completo de motor HC-BH0336LW4-S4, este componente de reemplazo es adecuado para fábricas SMT, empresas de servicio de equipos, distribuidores de repuestos y fabricantes de electrónica que mantienen equipos de colocación compatibles. Antes de realizar el pedido, los clientes deben confirmar la etiqueta completa, el sufijo del motor, la disposición del conector, la dirección del cable y la configuración de la máquina.

El número de pieza, el sufijo del modelo y la apariencia física deben verificarse juntos. Un motor con la misma potencia nominal o carcasa similar no es automáticamente intercambiable.

Para las máquinas KE-2070 o KE-2080, los clientes deben proporcionar la etiqueta del motor existente y fotografías del conector antes de realizar el pedido. La compatibilidad no debe confirmarse solo por el nombre de la máquina o la potencia nominal.

El eje Z del cabezal de colocación completa un gran número de ciclos repetidos de aceleración, desaceleración, bajada y subida durante cada turno de producción. El movimiento continuo ejerce estrés mecánico y eléctrico en el motor, cables, conectores y componentes de transmisión.

Un problema del motor puede desarrollarse gradualmente o aparecer repentinamente después de una colisión, fallo de cable o carga mecánica excesiva.

La producción SMT continua afecta gradualmente los rodamientos del motor, el aislamiento, los componentes de retroalimentación y las conexiones de los cables. Las máquinas que operan múltiples turnos pueden experimentar un desgaste más rápido.

Un mecanismo del eje Z contaminado, seco o dañado crea resistencia adicional. El motor debe producir más esfuerzo para completar el movimiento comandado, aumentando la temperatura y la carga eléctrica.

La lubricación insuficiente aumenta la fricción. Un lubricante excesivo o inadecuado puede atraer polvo, restringir el movimiento o contaminar componentes mecánicos y eléctricos cercanos.

El movimiento repetido del cabezal de colocación puede doblar los cables del motor y de retroalimentación miles de veces. Los conductores internos pueden romperse incluso cuando la superficie exterior del cable parece normal.

Un mal contacto eléctrico puede interrumpir la alimentación del motor o las señales de retroalimentación. Esto puede causar alarmas intermitentes, movimiento inestable o fallo durante la inicialización de la máquina.

El sistema de control servo depende de una retroalimentación precisa. Una señal de retroalimentación inestable puede causar errores de posicionamiento, vibración, movimiento irregular o problemas repetidos de homing.

Una altura de boquilla incorrecta, alimentadores dañados, datos de componentes inadecuados o errores de programación pueden causar una colisión del cabezal. Un impacto repentino puede dañar el motor, el acoplamiento o la transmisión del eje Z.

Desalineación, apriete desigual de los sujetadores, instalación forzada del conector o enrutamiento incorrecto del cable pueden reducir la vida útil del motor.

Movimiento restringido, ventilación deficiente u operación continua bajo carga anormal pueden causar sobrecalentamiento y acelerar el deterioro interno.

Seleccionar un motor solo por apariencia o potencia de salida puede llevar a desajustes de conectores, errores de retroalimentación, problemas de montaje o alarmas servo.

Cuando la resolución de problemas confirma que el motor del eje Z instalado está defectuoso, el reemplazo con el modelo correctamente identificado puede restaurar el movimiento vertical estable del cabezal.

El reemplazo debe seleccionarse por el número de pieza completo y el modelo de motor en lugar de solo por la apariencia.

Para este producto, la información de identificación principal es:

1. Registrar el código completo de alarma de la máquina.
2. Verificar el conector de alimentación del motor.
3. Inspeccionar el conector del codificador o de retroalimentación.
4. Verificar el cable en busca de aplastamiento, doblado o rotura interna.
5. Inspeccionar la guía del eje Z y el mecanismo de transmisión.
6. Confirmar que el mecanismo se mueve sin resistencia excesiva.
7. Verificar el motor en busca de ruido o temperatura anormales.
8. Verificar la etiqueta completa del motor y el sufijo.
9. Comparar el número de pieza instalado con el registro de mantenimiento.
10. Reemplazar el motor solo después de haber inspeccionado los componentes relacionados.
11. Completar el homing y la calibración de la máquina después de la instalación.
12. Realizar una prueba controlada antes de reiniciar la producción completa.

El reemplazo del motor puede ser apropiado cuando:

• El motor genera repetidamente una alarma servo confirmada.
• Las señales de retroalimentación permanecen inestables después de la inspección del cable.
• El motor produce ruido mecánico anormal.
• La temperatura del motor aumenta rápidamente en operación normal.
• El eje o el rodamiento muestran desgaste excesivo.
• El movimiento vertical del cabezal se vuelve inconsistente.
• El motor falla una prueba funcional disponible.
• El motor instalado ha sufrido daños por colisión.
• El costo de reparación no es económico.
• El tiempo de inactividad de la producción requiere una solución de reemplazo directo.

El motor HC-BH0336LW4-S4 se utiliza para controlar el movimiento vertical del eje Z de un cabezal de colocación SMT compatible.

El eje Z mueve el conjunto de la boquilla hacia el punto de recogida del componente, eleva el componente después de la recogida, lo baja hacia la ubicación programada del PCB y retrae el cabezal después de la colocación.

• Fabricación de electrónica de consumo.
• Ensamblaje de electrónica automotriz.
• Producción de placas de control industrial.
• Fabricación de equipos de comunicación.
• Producción de iluminación LED.
• Fabricación de electrónica de potencia.
• Ensamblaje de electrónica médica.
• Producción de placas de control de electrodomésticos.
• Servicios de fabricación de electrónica.
• Mantenimiento y reacondicionamiento de equipos SMT.

Tener un motor de reemplazo en stock puede ser útil cuando:

• La máquina opera dos o tres turnos.
• La línea de producción tiene capacidad de respaldo limitada.
• El tiempo de entrega internacional puede afectar el mantenimiento.
• Han ocurrido alarmas intermitentes previas.
• Varias máquinas utilizan el mismo motor confirmado.
• El tiempo de inactividad de la producción genera pérdidas significativas.
• La máquina sigue siendo importante para la producción diaria.
• El soporte de servicio local es limitado.
• Se está planificando el mantenimiento preventivo.
• Se requiere disponibilidad de repuestos de emergencia.

El controlador de la máquina envía un comando de movimiento al sistema de control servo. El variador servo suministra energía eléctrica controlada al motor, haciendo que gire y mueva el mecanismo de transmisión del eje Z.

La información de retroalimentación se devuelve al controlador. El controlador compara la posición real con la posición comandada y corrige el movimiento hasta alcanzar la altura requerida.

1. El programa de colocación solicita una posición del eje Z.
2. El controlador genera un comando de movimiento.
3. El variador servo alimenta el motor.
4. El motor hace girar el mecanismo de transmisión.
5. El cabezal de colocación se mueve verticalmente.
6. La retroalimentación del motor informa el movimiento real.
7. El controlador compara las posiciones real y objetivo.
8. Las diferencias de posición se corrigen automáticamente.
9. La boquilla alcanza la altura programada.
10. La operación de recogida o colocación continúa.

El motor del eje Z opera junto con:

• Variador servo.
• Cable de alimentación del motor.
• Cable del codificador o de retroalimentación.
• Acoplamiento mecánico.
• Guía del eje Z.
• Mecanismo de transmisión.
• Cabezal de colocación.
• Soporte de boquilla.
• Sensor de origen.
• Sensor de límite.
• Controlador de la máquina.
• Parámetros servo.
• Sistema de lubricación.
• Datos de calibración de la máquina.

Un reemplazo del motor puede no resolver una alarma causada por un cable dañado, un variador servo defectuoso, un mecanismo atascado, un problema de sensor o un parámetro incorrecto.

El número de pieza JUKI requerido para este listado es:

40048065

El número de pieza debe verificarse en el motor original, el registro de piezas de la máquina, el documento de mantenimiento o el historial de reemplazo.

El modelo completo debe ser:

HC-BH0336LW4-S4

El sufijo final es importante. No seleccione un motor utilizando solo la identificación abreviada HC-BH0336LW4.

Confirme que el motor original tiene una potencia nominal de:

30W

Coincidir solo con la potencia no es suficiente, pero es un paso de identificación importante.

Verifique que el componente requerido sea el motor del eje Z.

Un motor instalado cerca del cabezal de colocación puede controlar otro movimiento. Los motores para diferentes ejes no son automáticamente intercambiables.

Para aplicaciones de la serie FX-3, proporcione:

• Modelo completo de la máquina.
• Número de serie de la máquina.
• Configuración del cabezal.
• Número de pieza del motor existente.
• Modelo del motor existente.
• Código de alarma actual.

Para las máquinas KE-2070 o KE-2080, no realice el pedido antes de haber verificado el motor instalado.

La fotografía de la etiqueta debe mostrar claramente:

• Modelo completo del motor.
• Sufijo completo.
• Potencia nominal.
• Número de serie.
• Código de producción.
• Código de barras o código de identificación.
• Información del fabricante.

Proporcione fotografías claras de:

• Conector de alimentación.
• Conector de retroalimentación.
• Disposición de pines.
• Estructura de bloqueo del conector.
• Dirección de salida del cable.
• Longitud del cable.
• Cualquier adaptador intermedio.

Antes del pago, confirme:

• Condición del producto.
• Estándar de inspección.
• Disponibilidad de prueba.
• Apariencia de la etiqueta.
• Accesorios incluidos.
• Período de garantía.
• Procedimiento de devolución.
• Calendario de entrega.
• Método de embalaje.
• Responsabilidad del envío.

• Desconecte y aísle la alimentación de la máquina.
• Siga los procedimientos de seguridad eléctrica de fábrica.
• Registre las posiciones originales de los cables.
• Fotografíe la instalación existente.
• Marque todos los conectores antes de retirarlos.
• Confirme la etiqueta del motor de reemplazo.
• Inspeccione el acoplamiento y el mecanismo del eje Z.
• Limpie el área de instalación.
• Verifique si hay resistencia mecánica excesiva.
• Revise la documentación de mantenimiento apropiada.

• No tire ni tuerza el cable del motor.
• No fuerce un conector en su posición.
• Alinee correctamente el motor y el acoplamiento.
• Apriete los sujetadores de montaje de manera uniforme.
• Mantenga los cables alejados de los componentes móviles.
• Evite dobleces bruscos en los cables.
• Evite que la grasa entre en los conectores.
• Confirme la conexión a tierra protectora.
• Verifique el espacio libre del cable.
• Reinstale todas las cubiertas y protecciones.

• Complete el procedimiento de homing requerido.
• Observe el primer movimiento a baja velocidad.
• Verifique la dirección del movimiento.
• Escuche si hay ruidos anormales.
• Monitoree la temperatura del motor.
• Confirme la altura de recogida.
• Confirme la altura de colocación.
• Realice un ciclo de producción en seco.
• Pruebe un número limitado de PCBs.
• Revise el historial de alarmas de la máquina.

La instalación y calibración deben ser realizadas por personal de mantenimiento SMT capacitado.

El motor debe protegerse contra:

• Impactos de transporte.
• Vibración repetida.
• Humedad.
• Polvo.
• Daños en el conector.
• Doblado del cable.
• Carga del eje.
• Electricidad estática.
• Manipulación en almacén.
• Movimiento de carga internacional.

El embalaje puede incluir una bolsa antiestática, envoltura protectora, amortiguación de espuma, protección de conectores y un cartón de exportación reforzado.

El motor se utiliza para el movimiento vertical del eje Z en equipos de colocación SMT compatibles de la serie FX-3. Soporta el descenso de la boquilla, la recogida de componentes, la retracción del cabezal y la colocación controlada de componentes durante el ensamblaje de PCB.

No se debe asumir la compatibilidad. Los clientes que operan máquinas KE-2070 o KE-2080 deben proporcionar la etiqueta del motor existente, el sufijo completo del modelo y fotografías de los conectores para su verificación antes de realizar un pedido.

Por favor, proporcione el modelo de la máquina, el número de serie de la máquina, el número de pieza existente, el modelo completo del motor, la posición del eje, fotografías de los conectores, fotografía de la etiqueta, la cantidad requerida y el código de alarma actual de la máquina.

Los síntomas comunes incluyen alarmas servo, movimiento vertical inestable, ruido anormal, temperatura excesiva, variación de la altura de recogida, errores de altura de colocación, fallo repetido de homing y operación intermitente del eje.

Pueden estar disponibles unidades nuevas, excedentes o usadas probadas según el inventario actual. La condición del producto, el estado de la inspección, los términos de garantía, el embalaje y el calendario de entrega deben confirmarse en la cotización formal.

¿Necesita un motor servo JUKI 40048065 HC-BH0336LW4-S4 de 30W para el eje Z para una máquina de colocación SMT de la serie FX-3?

Por favor proporcione:

• Número de pieza requerido.
• Modelo completo del motor.
• Modelo de máquina.
• Número de serie de la máquina.
• Cantidad requerida.
• Condición de producto preferida.
• País de destino.
• Fotografía de la etiqueta del motor.
• Fotografías de los conectores.
• Código de alarma actual de la máquina.

Revisaremos los detalles de identificación y proporcionaremos la condición del producto disponible, información de inspección, detalles de embalaje y opciones de entrega.
