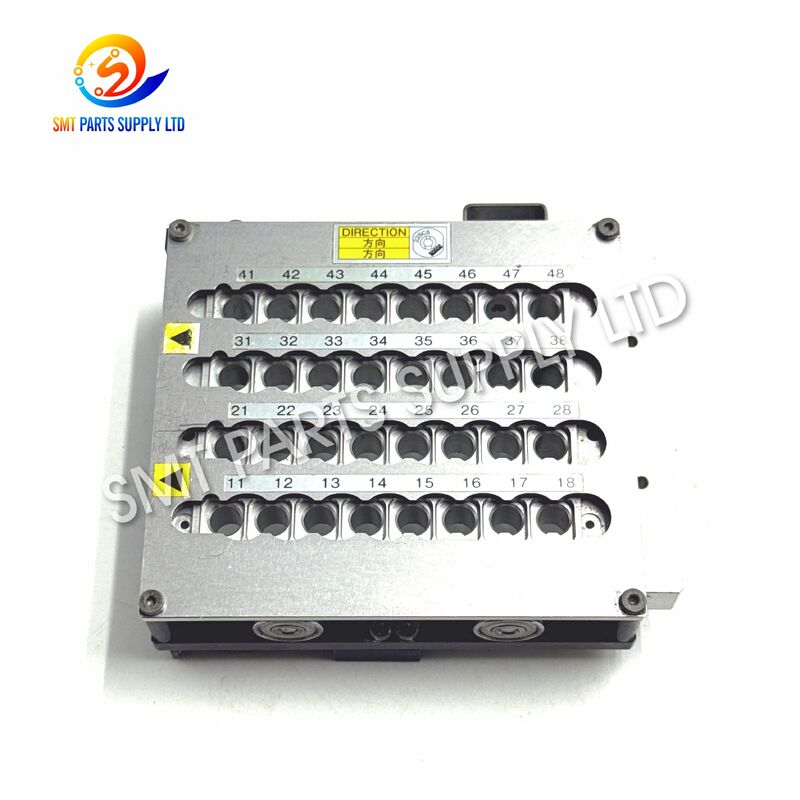

Panasonic N610087794AA N610074584AA Cambiador de 16 boquillas para montador NPM

El cambiador de boquillas Panasonic N610087794AA / N610074584AA es un componente dedicado de máquina SMT diseñado para su uso con configuraciones de cabezal de 16 boquillas compatibles en equipos de recogida y colocación NPM. Instalada dentro del área de gestión de boquillas de la máquina, la unidad proporciona posiciones de almacenamiento definidas donde las boquillas de colocación pueden ser sujetas y accedidas durante la producción automatizada. Esto permite que el cabezal de colocación cambie los tipos de boquillas según los requisitos del componente sin depender del reemplazo manual repetido de boquillas.

Para fábricas SMT que operan ensamblajes de PCB mixtos, un cambiador de boquillas que funcione correctamente es importante para mantener un funcionamiento constante del equipo. El desgaste, la contaminación, los daños mecánicos, el posicionamiento incorrecto de la boquilla o el deterioro del conjunto del cambiador pueden interferir con el intercambio automático de boquillas. Reemplazar una unidad dañada con la configuración de número de pieza correcta puede ayudar a restaurar una gestión fiable de boquillas y reducir interrupciones de producción innecesarias.

Las referencias N610087794AA y N610074584AA siempre deben verificarse con la configuración de la máquina, el tipo de cabezal, la unidad instalada existente y la documentación del equipo antes de realizar el pedido.

Las máquinas modernas de recogida y colocación procesan muchos componentes electrónicos diferentes dentro del mismo programa de producción. Diferentes paquetes pueden requerir diferentes dimensiones de boquillas, geometrías de punta, características de vacío o métodos de manipulación.

Por lo tanto, el cabezal de colocación no siempre puede usar un tipo de boquilla durante todo un programa de ensamblaje de PCB.

Un cambiador de boquillas proporciona posiciones de almacenamiento organizadas que permiten a la máquina intercambiar boquillas según los requisitos de producción programados.

Los grupos de componentes típicos que pueden requerir diferentes selecciones de boquillas incluyen:

El cambiador en sí no realiza la colocación de componentes. En cambio, forma parte del proceso de gestión de boquillas que soporta el cabezal de colocación.

El cambiador de boquillas opera repetidamente durante la producción SMT normal. Dependiendo de la mezcla de productos y la programación de la máquina, los cambios de boquillas pueden ocurrir muchas veces durante los turnos de producción.

La operación a largo plazo puede crear varios problemas de mantenimiento.

La carga y descarga repetida de boquillas puede desgastar gradualmente las superficies de localización, los soportes, las guías u otras interfaces mecánicas.

Si la boquilla ya no está posicionada correctamente en su ubicación de almacenamiento, el cabezal puede experimentar dificultades durante las operaciones de recogida o retorno.

El polvo, los residuos de pasta de soldadura, las partículas de fundente, los residuos de adhesivo y la contaminación general de la fábrica pueden acumularse alrededor del cambiador de boquillas.

La contaminación puede afectar el asiento de la boquilla y puede interferir con un intercambio suave de boquillas.

Una boquilla que no está correctamente asentada puede crear una posición de recogida inestable.

Las causas típicas incluyen:

• posición de almacenamiento dañada;
• contaminación;
• interfaces mecánicas desgastadas;
• selección incorrecta de boquilla;
• instalación inadecuada;
• configuración de cambiador incompatible.

Una colisión, una operación de mantenimiento incorrecta, una boquilla mal colocada o un movimiento anormal de la máquina pueden dañar parte del conjunto del cambiador.

Incluso una deformación relativamente pequeña puede ser importante porque el intercambio de boquillas depende de un posicionamiento mecánico repetible.

Las máquinas que operan durante largos períodos pueden requerir el reemplazo de componentes de gestión de boquillas durante el mantenimiento preventivo o la renovación.

Mantener un cambiador de boquillas de repuesto adecuado disponible puede acortar el tiempo de recuperación cuando una unidad instalada se vuelve inutilizable.

Estos síntomas no significan automáticamente que el cambiador de boquillas esté defectuoso. Las alarmas de la máquina también pueden estar relacionadas con boquillas, sensores, cabezales de colocación, sistemas neumáticos, configuraciones de software, calibración u otros componentes mecánicos.

Por lo tanto, se debe realizar una solución de problemas correcta antes del reemplazo.

Cuando la inspección confirma que el cambiador de boquillas existente está dañado, desgastado, contaminado más allá de la recuperación práctica o mecánicamente inadecuado, el reemplazo con una unidad correctamente emparejada puede restaurar la función de almacenamiento e intercambio de boquillas.

El procedimiento de compra recomendado es simple:

Verificar la etiqueta, la lista de piezas de la máquina, el registro de mantenimiento o la unidad instalada actualmente.

Los números de referencia suministrados para este producto son:

• N610087794AA
• N610074584AA

Debido a que las revisiones de la máquina pueden diferir, no seleccione la pieza solo por el nombre de la familia de la máquina.

Verificar que el equipo utiliza la configuración de cabezal de 16 boquillas relevante.

Los cambiadores de boquillas para diferentes estructuras de cabezal no deben tratarse automáticamente como intercambiables.

Las fotos son especialmente útiles cuando la máquina ha sido actualizada, reconstruida o reparada previamente.

Las fotos recomendadas incluyen:

• cambiador de boquillas completo;
• etiqueta de identificación;
• interfaz de montaje;
• área del conector si aplica;
• etiqueta del modelo de máquina;
• cabezal de colocación.

Antes de realizar el pedido, comparar la referencia solicitada con la configuración de stock disponible.

Esto reduce las compras incorrectas y el tiempo de inactividad innecesario de la máquina.

Importante: Las dimensiones exactas, el peso, la composición del material, la intercambiabilidad de la revisión y la configuración específica de la máquina deben confirmarse a partir de la unidad suministrada real antes de ingresarlas en una especificación de compra.

Estos dos números pueden aparecer en registros de abastecimiento, configuraciones de máquinas o referencias de reemplazo. Su intercambiabilidad exacta debe confirmarse según la máquina instalada en lugar de asumirse únicamente a partir de descripciones de productos similares.

El cambiador de boquillas N610087794AA / N610074584AA se utiliza principalmente en equipos de producción SMT donde se requiere gestión automatizada de boquillas.

Las aplicaciones típicas incluyen:

Los equipos de mantenimiento pueden reemplazar el cambiador de boquillas cuando la unidad instalada original muestra desgaste, daños, contaminación o posicionamiento irregular de la boquilla.

Los departamentos de reparación de máquinas pueden utilizar la unidad al solucionar errores de cambio automático de boquillas.

Los equipos de producción usados en proceso de renovación pueden requerir la inspección y reemplazo de componentes de almacenamiento de boquillas antes de volver al servicio.

Las fábricas que operan varias máquinas compatibles pueden mantener ensamblajes de cambiadores de boquillas como stock de mantenimiento crítico.

Esto es útil porque esperar un componente de reemplazo después de una falla del equipo puede aumentar el tiempo de inactividad.

Las empresas de servicio de equipos SMT pueden reemplazar componentes de cambiador de boquillas faltantes o dañados antes de entregar maquinaria reacondicionada.

El cambiador de boquillas funciona junto con el cabezal de colocación y el sistema de control de la máquina.

Una secuencia simplificada de intercambio de boquillas es la siguiente.

El programa de producción de la máquina asocia diferentes tipos de componentes con boquillas de colocación adecuadas.

Cuando el siguiente componente requiere otra configuración de boquilla, la máquina se prepara para un cambio de boquilla.

El cabezal de colocación viaja a la posición de cambio de boquilla programada.

La ubicación precisa del cambiador es importante porque el cabezal debe alinearse con la posición de almacenamiento de boquilla requerida.

La boquilla actualmente instalada se coloca en su posición de cambiador designada.

La boquilla debe asentarse correctamente para permitir un almacenamiento fiable y un uso posterior.

El cabezal se mueve a la ubicación de almacenamiento que contiene la boquilla requerida.

El cabezal se acopla a la boquilla seleccionada.

Después de una recogida exitosa, la máquina puede continuar su proceso de colocación programado.

La boquilla recién seleccionada se utiliza para recoger y colocar los componentes asignados.

Este flujo de trabajo automatizado permite al equipo procesar tipos de componentes mixtos de manera eficiente sin requerir el reemplazo manual de boquillas cada vez.

El intercambio automático de boquillas permite a la máquina cambiar entre boquillas apropiadas sin que los operadores las reemplacen manualmente durante la producción normal.

Los ensamblajes de PCB a menudo contienen numerosos tamaños de paquetes de componentes. Un cambiador de boquillas permite al sistema de colocación acceder a diferentes tipos de boquillas según sea necesario.

El almacenamiento e intercambio fiables de boquillas ayudan a reducir las interrupciones relacionadas con la manipulación de boquillas.

Un número de pieza de repuesto conocido facilita a los equipos de mantenimiento la organización del inventario de reemplazo.

Las posiciones de almacenamiento definidas ayudan a los operadores a mantener las boquillas de la máquina organizadas según los requisitos de producción.

Las fábricas pueden inspeccionar el cambiador durante el mantenimiento programado y reemplazar ensamblajes dañados antes de que causen un tiempo de inactividad prolongado.

Seleccionar la unidad correcta requiere más que identificar la marca de la máquina.

Utilice la siguiente lista de verificación.

Para repuestos industriales, el número de pieza normalmente debe ser la primera referencia de compra.

Las familias de máquinas pueden contener múltiples generaciones y configuraciones opcionales.

Por lo tanto, un comprador debe evitar pedir simplemente diciendo:

“Cambiador de boquillas NPM.”

Una consulta mejor es:

“Cambiador de boquillas N610087794AA para cabezal NPM de 16 boquillas.”

Proporcionar la segunda referencia, N610074584AA, cuando sea aplicable, puede ayudar aún más a la confirmación.

La misma familia de máquinas NPM puede configurarse con diferentes arreglos de cabezales de colocación.

No se debe asumir automáticamente que un cambiador diseñado en torno a una configuración de cabezal es adecuado para todas las demás configuraciones.

Antes de realizar el pedido, proporcione:

• modelo de máquina;
• número de serie de la máquina cuando esté disponible;
• número de pieza del cambiador de boquillas;
• tipo de cabezal;
• fotos claras.

Esta información mejora la precisión de la identificación.

Cuando una máquina ha estado operando durante muchos años, el repuesto instalado puede haber sido reemplazado previamente.

Por lo tanto, comparar fotos puede ser útil.

Ángulos de foto recomendados:

No todos los problemas del cambiador de boquillas requieren reemplazo.

La limpieza puede ser apropiada si el problema es causado principalmente por contaminación removible y el ensamblaje no tiene daños mecánicos.

Se debe considerar el reemplazo cuando haya:

• estructura rota;
• deformación;
• desgaste excesivo;
• posición de localización dañada;
• fallo repetido después de una limpieza correcta;
• piezas mecánicas faltantes;
• asiento de boquilla poco fiable.

La decisión de mantenimiento debe basarse en el estado real de la máquina.

La instalación debe ser realizada por personal familiarizado con equipos de colocación SMT.

Antes del servicio:

• detener la producción según el procedimiento de fábrica;
• poner la máquina en una condición de mantenimiento segura;
• retirar las boquillas si es necesario;
• registrar la posición del cambiador instalado;
• inspeccionar las áreas de montaje;
• evitar introducir contaminación;
• verificar la instalación correcta antes de reiniciar la producción.

Después del reemplazo, confirmar el funcionamiento del intercambio de boquillas de la máquina antes de volver a la producción normal.

Una prueba funcional debe verificar que las boquillas se puedan almacenar, seleccionar, recoger y devolver de manera consistente.

Un mantenimiento adecuado puede ayudar a extender la vida útil de los componentes de gestión de boquillas.

Inspeccionar el área de almacenamiento de boquillas en busca de polvo, escombros, contaminación relacionada con soldadura y partículas extrañas.

Una boquilla dañada o contaminada puede crear síntomas que parezcan similares a problemas del cambiador.

Inspeccionar ambos componentes.

No forzar las boquillas en las posiciones de almacenamiento cuando no se asientan normalmente.

Determinar la causa primero.

Los registros de mantenimiento pueden ayudar a identificar problemas recurrentes y simplificar la compra futura de repuestos.

Las fábricas con altas tasas de utilización pueden beneficiarse de tener componentes críticos de la máquina disponibles localmente.

La cantidad de repuesto adecuada depende de:

• número de máquinas;
• horas de producción;
• estrategia de mantenimiento;
• requisitos de tiempo de entrega;
• tasa de fallos histórica.

Para los compradores que buscan repuestos para máquinas SMT, la identificación correcta a menudo es más valiosa que elegir una pieza solo por un nombre de producto general.

Para consultas sobre N610087794AA / N610074584AA, la confirmación de compatibilidad se puede realizar utilizando la información proporcionada por el comprador.

Información de consulta recomendada:

Proporcionar información completa puede acortar el proceso de cotización y confirmación.

Para repuestos SMT industriales, la inspección visual y de configuración debe centrarse en áreas relacionadas con la instalación y el uso práctico.

Los puntos de verificación típicos pueden incluir:

• identificación del producto;
• consistencia del número de pieza;
• completitud estructural;
• posiciones de almacenamiento de boquillas;
• daños mecánicos visibles;
• áreas de montaje;
• protección del embalaje.

Cualquier requisito de prueba específico debe comunicarse antes de realizar el pedido.

El cambiador de boquillas debe embalarse para proteger las interfaces mecánicas y las posiciones de almacenamiento durante el transporte.

Las consideraciones típicas de embalaje incluyen:

• protección contra impactos;
• embalaje interior limpio;
• acolchado protector;
• caja exterior adecuada;
• etiquetado para identificación de piezas.

Para envíos internacionales, el embalaje se puede seleccionar según la cantidad y el método de transporte.

Al solicitar una cotización, envíe:

Número de pieza: N610087794AA / N610074584AA
Producto: Cambiador de boquillas para cabezal de 16 boquillas
Máquina: Máquina de recogida y colocación NPM
Cantidad: Cantidad requerida
Condición: Condición requerida
Fotos: Fotos de la unidad existente si están disponibles
País de entrega: País de destino

Proporcionar esta información permite una verificación de producto y preparación de cotización más rápidas.

R: Es un cambiador de boquillas que se utiliza con configuraciones de cabezal de 16 boquillas compatibles en equipos de recogida y colocación NPM. Su propósito principal es proporcionar posiciones de almacenamiento de boquillas organizadas y soportar el proceso de intercambio automático de boquillas de la máquina durante la colocación de componentes SMT.

R: No asuma la intercambiabilidad basándose únicamente en una descripción de producto similar. El número de pieza instalado, la configuración del cabezal de colocación, el modelo de máquina, la revisión y el ensamblaje físico deben verificarse antes de comprar. Se recomienda enviar fotos de la unidad existente para su confirmación.

R: No. Este producto es un ensamblaje de cambiador de boquillas en lugar de una boquilla de colocación SMT individual. Almacena y soporta el intercambio de boquillas utilizadas por el cabezal de colocación durante la producción.

R: Envíe el modelo de máquina, el número de pieza existente, la configuración del cabezal, la cantidad y fotos claras del cambiador instalado. Verificar estos detalles antes del envío es la forma más fiable de reducir la selección incorrecta de repuestos.

R: El reemplazo puede ser necesario cuando la unidad tiene daños físicos, deformación, posiciones de boquilla desgastadas, errores de intercambio repetidos o asiento de boquilla poco fiable que no se puede corregir mediante una inspección, limpieza o mantenimiento adecuados.

¿Necesita un cambiador de boquillas N610087794AA o N610074584AA para su equipo de producción SMT?

Envíenos su número de pieza, modelo de máquina, tipo de cabezal, cantidad requerida y fotos de la unidad existente. Podemos ayudar a verificar la configuración solicitada y preparar una cotización según sus requisitos de compra.

Para proyectos de mantenimiento, inventario de repuestos de línea de producción, renovación de máquinas o requisitos de reemplazo urgente, contáctenos con su lista de piezas para obtener información sobre disponibilidad, verificación de compatibilidad, embalaje y entrega.
