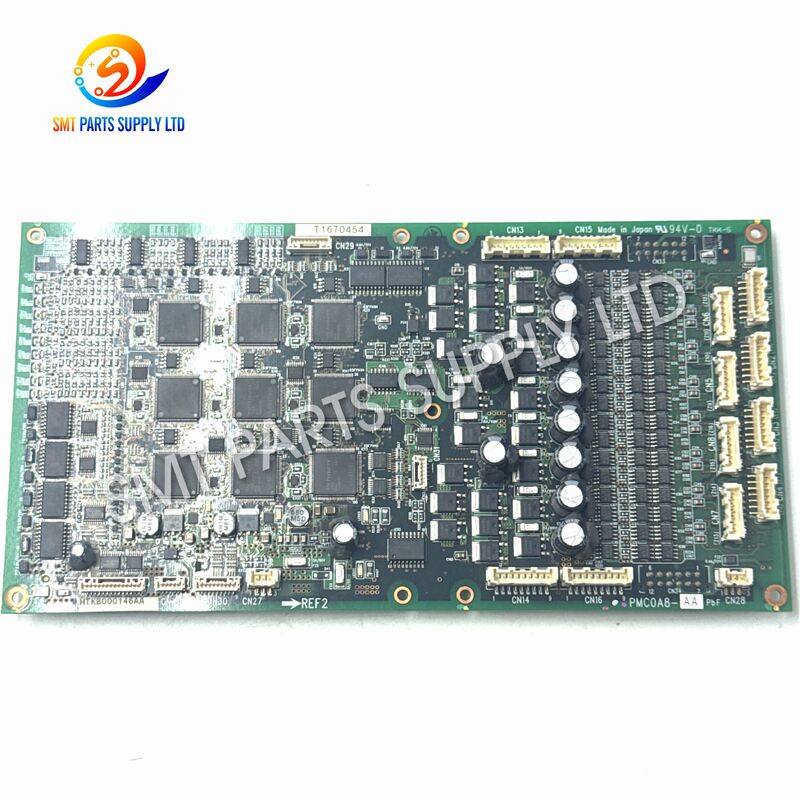

Panasonic MTKB000146AA Placa de control del eje Z para montador de 16 cabezales NPM-D3

Panasonic MTKB000146AA Tabla de control del eje Z para el montaje de 16 cabezas NPM-D3

ElPanasonic MTKB000146AA Junta de control del eje Zes un componente de control electrónico para el peso ligeroSistema de colocación de 16 boquillas y 16 cabezasLa placa también está asociada con el número de piezaN610164162AASu aplicación principal es el control y la coordinación del movimiento del eje Z dentro del sistema de cabeza de colocación.

Durante la producción SMT, la cabeza de colocación se acerca repetidamente a los alimentadores, eleva los componentes, viaja a las coordenadas de PCB, desciende a la altura de colocación programada, libera componentes,y los rendimientos para el siguiente cicloPor lo tanto, un control fiable del eje es esencial para el funcionamiento ininterrumpido de la máquina.

MTKB000146AA es adecuado para departamentos de mantenimiento de fábricas SMT, empresas de reparación de equipos, fabricantes de EMS, restauradores de máquinas,y distribuidores de repuestos que requieran un tablero de control de cabeza NPM claramente identificado.

Los problemas del eje Z pueden interrumpir todo el ciclo de colocación porque se requiere un movimiento vertical de la cabeza tanto para la recogida como para el montaje del componente.

Las causas comunes que requieren una inspección incluyen:

Una alarma en el eje Z lo haceno significa automáticamente que MTKB000146AA ha falladoEl sistema completo de control de la cabeza debe inspeccionarse antes de su sustitución.

El personal de mantenimiento podrá comprobar el tablero de control y los componentes relacionados cuando encuentre:

• Fallo de inicialización del eje Z.
• Movimiento vertical anormal de la cabeza.
• La cabeza no puede subir ni bajar correctamente.
• Parado intermitente del eje.
• Repetidas alarmas en el eje de la cabeza.
• Se interrumpe la secuencia de recogida.
• Interrupción del ciclo de colocación.
• Anomalias en la comunicación del control de la cabeza.
• Respuesta irregular después del arranque de la máquina.
• Fallas recurrentes de la misma sección de la cabeza.

El diagnóstico correcto es importante porque síntomas similares también pueden ser causados por motores, sensores, cables, conectores o componentes mecánicos.

Registre el código de alarma de la máquina, el estado de funcionamiento, la cabeza afectada y si el problema se produce de forma continua o intermitente.

Compruebe la etiqueta de identificación en la placa instalada.

Para este producto, el modelo principal es:

MTKB000146AA

Las referencias pertinentes de piezas de repuesto también asocian la placa con:

N610164162AA

Antes de cambiar el tablero, compruebe:

• El conector está bloqueado.
• Limpieza de contacto.
• Las terminales dobladas.
• Daño en el cable.
• Los cables están sueltos.
• Signos de sobrecalentamiento.
• Oxidación o contaminación.

Compruebe si el fallo puede provenir de:

• Motor en el eje Z.
• El codificador o la retroalimentación de posición.
• Los sensores.
• El cableado de la cabeza.
• Guías mecánicas.
• Fuente de alimentación.
• Circuitos de accionamiento relacionados.

Una vez confirmado el fallo de la placa, instale el reemplazo correcto utilizando procedimientos profesionales de manejo de ESD.

Después de reemplazar, compruebe la inicialización, el movimiento de la cabeza, el rendimiento de recogida, la operación de colocación y si la alarma original vuelve.

El MTKB000146AA está específicamente identificado por los proveedores de repuestos como una placa ligera de 16 boquillas y eje Z para aplicaciones NPM-D3.

La siguiente tabla es útil para los compradores que comparan placas de control de cabeza NPM similares.referencias de las aplicaciones, no sustitutos automáticosLas diferentes configuraciones de cabeza de boquilla pueden requerir diferentes tableros.

Es importante:No se debe ordenar solo según la apariencia del tablero, sino siempre comparar el número exacto de pieza, la generación de la máquina, la configuración de la cabeza de la boquilla, el diseño de los conectores y la revisión del tablero.

El MTKB000146AA puede utilizarse como sustituto de mantenimiento cuando se haya confirmado el defecto de una placa de control del eje Z de 16 cabezas compatible y ligera.

Las fábricas de EMS que operan múltiples líneas SMT a menudo mantienen placas electrónicas críticas como inventario de repuesto para reducir el tiempo de adquisición de emergencia.

Los proveedores de mantenimiento SMT pueden utilizar la placa durante los trabajos de reparación de los controles de cabeza NPM diagnosticados.

Las empresas que renueven máquinas NPM usadas pueden exigir el reemplazo de placas de control electrónicas antes de probar y volver a poner en servicio el equipo.

La pieza es adecuada para proveedores especializados de piezas de repuesto SMT que apoyan fábricas en Europa, América del Norte y el sudeste asiático.

El eje Z es el eje de movimiento vertical utilizado por una cabeza de colocación durante la recogida y el montaje de componentes.

1. Comando de colocación
2. Moverse a la posición de recogida
3. Descenso del eje Z
4. Recogida de componentes
5. Alza la cabeza
6. Transferencia al PCB
7. Descenso de colocación
8. Liberación del componente
9. Regreso

El tablero de control funciona dentro del sistema electrónico de la máquina para soportar la secuencia de control del eje repetida requerida por la cabeza de colocación compatible.

Una máquina de colocación de alta velocidad repite el movimiento vertical continuamente durante toda la producción.

El control estable contribuye a:

• Recogida de componentes confiable.
• Movimiento controlado de la boquilla.
• Secuencia de colocación correcta.
• Ciclos de la máquina consistentes.
• Reducción de las alarmas inesperadas en la cabeza.
• Operación de producción estable.

Si el movimiento del eje Z se vuelve inestable, la producción puede detenerse incluso cuando los demás sistemas de la máquina funcionan correctamente.

Por esta razón, los equipos de mantenimiento deben solucionar los problemas de eje de forma sistemática en lugar de reemplazar inmediatamente las piezas.

El componente existente debe comprobarse si tiene el valor exacto deMTKB000146AAIdentificación.

Algunos listados de repuestos asociadosN610164162AAcon MTKB000146AA para la aplicación ligera en el eje Z con 16 boquillas.

Confirme que el sistema de colocación instalado utiliza la configuración correcta de 16 cabezas / 16 boquillas ligeras.

MTKB000146AA se enumera comúnmente para aplicaciones NPM-D3.

Para una verificación precisa, proporcione fotografías claras que muestren:

• Todo el PCB.
• Etiqueta con número de parte.
• Arreglo del conector.
• Revisión de la junta.
• Etiquetas de identificación adicionales.

Las tablas NPM similares pueden servir diferentes tamaños de cabeza o diferentes ejes.

Debido a que MTKB000146AA es un PCB electrónico, es importante manejarlo adecuadamente.

• Apaga el equipo correctamente.
• Desconecta la energía eléctrica.
• Utilice protección antiestática.
• Confirme el número de la pieza de repuesto.
• Fotografiar las posiciones de los cables existentes si es necesario.

• Evite tocar directamente los componentes electrónicos.
• No obligue a los conectores a ponerse en posición.
• Compruebe la orientación del conector.
• Asegúrese de que todos los cables estén bien colocados.
• Evite que las herramientas o materiales extraños entren en la máquina.

• Poner en marcha el equipo de acuerdo con los procedimientos de mantenimiento.
• Confirme la inicialización normal.
• Observe el movimiento de la cabeza.
• Revisa la operación de recogida y colocación.
• Confirme que la alarma original ha sido eliminada.
• Se realizará un ensayo de producción antes de volver al volumen normal.

Las placas SMT electrónicas deben estar protegidas contra la electricidad estática, la humedad, los impactos y la contaminación.

En el caso de los inventarios de repuesto críticos, el cartón debe permanecer en un embalaje de protección hasta que sea necesario para su instalación.

MTKB000146AA es un PCB de control de cabeza utilizado para la aplicación ligera del eje Z de 16 boquillas en equipos de colocación SMT NPM-D3 compatibles.Apoya el control electrónico necesario para el movimiento de la cabeza de colocación vertical.

Varias referencias de piezas de repuesto SMT asocian MTKB000146AA con N610164162AA para la placa ligera de 16 boquillas en eje Z.Los compradores todavía deben comparar la etiqueta de PCB instalada y la configuración de la máquina antes de ordenar.

No se debe suponer que sea intercambiable. MTKB000052AA se enumera para una aplicación ligera de 8 boquillas, mientras que MTKB000146AA se asocia con una configuración ligera de 16 boquillas.

No, síntomas similares pueden ser causados por cables, conectores, motores, sensores, resistencia mecánica, señales de retroalimentación o problemas de energía.Antes de reemplazar el PCB, se debe diagnosticar el sistema de eje completo.

Envíe MTKB000146AA, el modelo de la máquina, la configuración de la cabeza, la cantidad, el país de destino y fotografías claras de la etiqueta y los conectores de PCB existentes.Esta información ayuda a reducir los errores de compatibilidad.

NecesidadMTKB000146AA Tabla de control del eje Z para un montaje de 16 cabezas NPM-D3?

Por favor envíe:

• Número de la parte.
• El modelo de la máquina.
• Configuración de la cabeza.
• Cantidad requerida.
• Fotografías de los tableros existentes.
• El país de destino.
• Condición requerida.

Podemos ayudar conVerificación del modelo, comprobación de la compatibilidad, cotización, confirmación de existencias, requisitos de embalaje y disposiciones de envío internacional.

Envíe su solicitud de piezas de repuesto SMT para obtener una cotización rápida y una coincidencia precisa del producto.
