48228001 Conducción del motor del eje Y para máquinas de IA universal

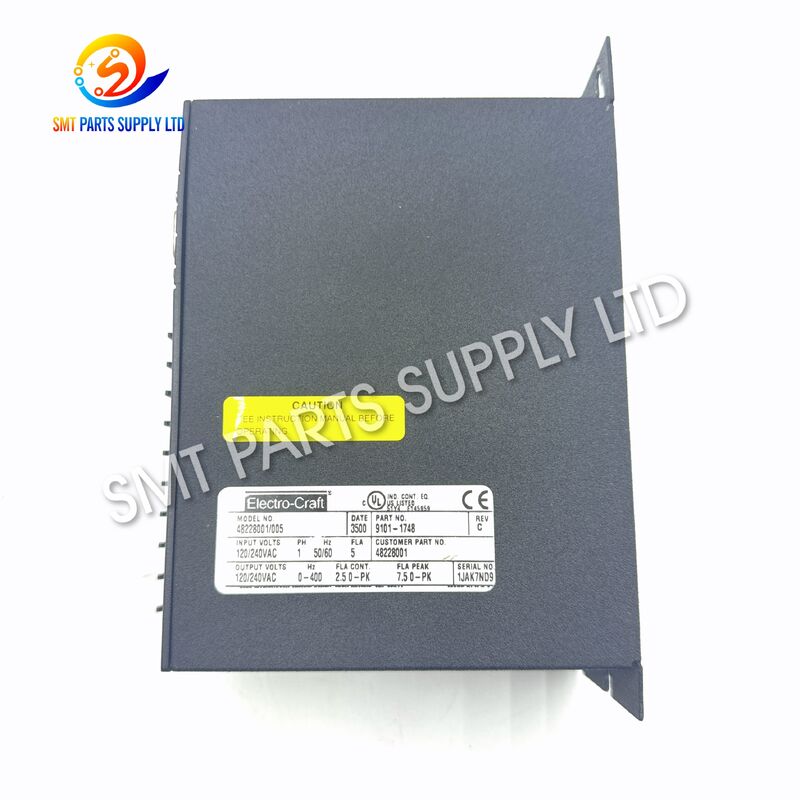

El amplificador servo Electro-Craft 48228001, también referenciado con 9101-1748, es un componente industrial de control de movimiento utilizado en equipos Universal AI. Las referencias de servicio y piezas disponibles identifican el 48228001 como un amplificador Electro-Craft para equipos Universal Instruments, mientras que las referencias de piezas de máquinas AI lo describen como un amplificador servo utilizado para el control del eje X-Y. El amplificador recibe comandos de control del sistema de control de movimiento de la máquina y regula la potencia eléctrica suministrada al servomotor asociado, permitiendo la aceleración, posicionamiento, desplazamiento y parada controlados del eje.

Para equipos de inserción Universal antiguos, el estado del amplificador servo afecta directamente la estabilidad del eje y la disponibilidad de la máquina. Un amplificador dañado o inestable puede causar alarmas de posicionamiento, interrupciones del desplazamiento, respuesta anormal del motor o fallo en la inicialización del eje controlado. Reemplazar el amplificador con la pieza correcta y compatible en cuanto a revisión puede restaurar el movimiento fiable sin necesidad de reemplazar innecesariamente otros conjuntos mecánicos.

Los amplificadores servo operan continuamente bajo carga eléctrica y térmica. Después de largos períodos de producción, los componentes electrónicos, conectores, componentes de refrigeración y circuitos de potencia pueden deteriorarse gradualmente.

Los problemas típicos de la máquina asociados con el sistema de accionamiento del eje pueden incluir:

Una alarma servo no significa automáticamente que el amplificador está defectuoso. También se deben inspeccionar el motor, el codificador, el cableado, los conectores, la fuente de alimentación, la placa de control de movimiento y el eje mecánico antes del reemplazo.

El amplificador servo 48228001 proporciona una opción de reemplazo práctica cuando el accionamiento original instalado en maquinaria Universal AI compatible se avería.

El componente está diseñado para funcionar como parte del sistema de control servo de bucle cerrado de la máquina. Convierte el comando del controlador de movimiento en potencia de motor controlada y responde a la retroalimentación del sistema del eje.

Un reemplazo correcto puede ayudar a restaurar:

• Movimiento estable del eje Y o del eje X-Y aplicable.
• Aceleración y desaceleración controladas.
• Posicionamiento preciso del eje de la máquina.
• Posicionamiento repetible de inserción de componentes.
• Inicialización fiable de la máquina.
• Funcionamiento estable del ciclo de producción.
• Reducción del tiempo de inactividad inesperado relacionado con el eje.
• Uso continuado del equipo de producción Universal AI existente.

Antes de la instalación, la unidad original debe compararse cuidadosamente con el reemplazo en cuanto a número de pieza, modelo de referencia, disposición de conectores, especificación eléctrica y revisión.

Las referencias de piezas industriales disponibles identifican 48228001 como un amplificador servo Electro-Craft asociado con equipos Universal Instruments. Una referencia de equipo AI lo enumera como AMP; SERVO; DC; 7.5A; 2.5A para una aplicación de eje X-Y 6380B, mientras que las referencias de servicio de reparación asocian el número de pieza 48228001 con la referencia Electro-Craft 9101-1748.

*Las clasificaciones eléctricas y la configuración de la máquina siempre deben verificarse con la placa de identificación del amplificador original y la documentación del equipo antes de realizar el pedido. Las referencias de eje X-Y 7.5A/2.5A y 6380B están documentadas en las listas de piezas industriales disponibles.

El 48228001 está destinado al servicio de control de movimiento de máquinas industriales en lugar de la operación general de motores. Es particularmente relevante para el mantenimiento de equipos de producción de inserción automática Universal AI más antiguos.

Los usuarios típicos incluyen:

• Fábricas de ensamblaje de electrónica.
• Líneas de producción de componentes Through-Hole.
• Instalaciones de fabricación EMS.
• Departamentos de mantenimiento de equipos Universal AI.
• Empresas de reparación de electrónica industrial.
• Empresas de reacondicionamiento de equipos usados.
• Distribuidores de piezas de repuesto.
• Equipos de ingeniería de fábrica que mantienen equipos de inserción heredados.

El controlador de la máquina Universal AI determina dónde debe moverse el eje de la máquina según la secuencia de producción programada.

El controlador envía el comando de movimiento requerido al sistema de accionamiento servo.

El amplificador servo 48228001 regula la potencia eléctrica requerida por el motor asociado.

En lugar de simplemente encender y apagar el motor, el accionamiento controla la respuesta del motor según el comando de la máquina.

El servomotor convierte la salida eléctrica controlada en rotación mecánica, moviendo el eje de la máquina asociado a través del sistema de transmisión mecánica.

Los dispositivos de retroalimentación en el sistema servo informan el movimiento real del motor o del eje al controlador.

La máquina compara el movimiento real con el movimiento comandado.

Si existe una diferencia entre el movimiento comandado y el real, el sistema servo ajusta el funcionamiento del motor hasta que se alcanza la posición requerida.

Esta operación de bucle cerrado proporciona el movimiento controlado requerido por los equipos de inserción automatizados.

Dado que el amplificador es solo un elemento de este bucle de control, la resolución de problemas debe evaluar todo el sistema en lugar de reemplazar el accionamiento basándose únicamente en una alarma del eje.

Un amplificador servo defectuoso o envejecido puede producir diferentes síntomas dependiendo del estado de la máquina.

• El eje Y no se mueve durante la inicialización.
• El movimiento del eje se detiene repentinamente durante la producción.
• Ocurren alarmas servo repetidas.
• La respuesta del motor se vuelve intermitente.
• La aceleración del eje se vuelve irregular.
• La máquina no puede completar la secuencia de homing.
• El posicionamiento se vuelve inestable.
• El motor no recibe ninguna salida de accionamiento efectiva.
• La máquina funciona después de reiniciar pero falla de nuevo más tarde.
• El amplificador servo funciona de forma anormal cuando está caliente.

Estos síntomas también pueden originarse en otros componentes. Por lo tanto, los técnicos deben comprobar el voltaje de la fuente de alimentación, el estado del motor, la retroalimentación del codificador, los conectores, el cableado, el controlador del eje y la resistencia mecánica antes de confirmar el amplificador como el componente defectuoso.

Para las fábricas que todavía operan máquinas Universal AI, reemplazar un amplificador servo individual suele ser más práctico que reemplazar la máquina completa solo por un fallo de control del eje.

Tener un 48228001 compatible de repuesto puede permitir a los equipos de mantenimiento responder más rápido cuando un accionamiento falla inesperadamente.

Muchas líneas de inserción maduras siguen siendo productivas, pero la disponibilidad de componentes eléctricos más antiguos puede volverse cada vez más importante para la planificación del mantenimiento.

Una unidad de reemplazo probada también puede ser útil cuando los técnicos necesitan determinar si un problema existente en el eje se origina en el amplificador u otra parte del sistema servo.

La selección debe basarse en la unidad instalada original, no solo en la marca de la máquina.

Compruebe que la unidad original muestre:

48228001

La coincidencia del número de pieza es el primer paso para identificar el reemplazo correcto.

Donde esté disponible, compare la referencia Electro-Craft:

9101-1748

Proporcione el modelo exacto de la máquina Universal AI.

Las referencias de piezas disponibles asocian el 48228001 con equipos Universal AI e identifican una aplicación en el sistema de eje X-Y 6380B.

Especifique si el amplificador está instalado en:

• Eje Y,
• Eje X,
• Sistema de movimiento X-Y,
• o en otra posición de la máquina.

No asuma que todas las configuraciones de máquina utilizan el mismo amplificador en la misma ubicación exacta.

Comprobar:

• Especificación de entrada.
• Clasificación de salida/corriente.
• Disposición de conectores.
• Etiqueta del modelo.
• Información de revisión.
• Referencia del fabricante.
• Número de pieza de la máquina original.

Para la electrónica servo heredada, las fotografías de lo siguiente son útiles:

Dependiendo de la disponibilidad, los compradores pueden requerir una unidad sin usar, reparada, probada o de reemplazo. La condición debe confirmarse claramente antes del envío.

Antes de solicitar un presupuesto, proporcione la mayor cantidad de información posible:

Proporcionar información completa reduce el riesgo de seleccionar una revisión incompatible y permite una confirmación técnica más rápida.

El 48228001 es un amplificador servo utilizado en el sistema de control de movimiento de equipos Universal AI compatibles. Regula la potencia eléctrica suministrada al servomotor para que el eje de la máquina controlado pueda acelerar, desplazarse, posicionarse y detenerse según los comandos del controlador de la máquina.

Se enumera comúnmente en las referencias de piezas de repuesto de AI como un amplificador servo del eje Y, mientras que otra referencia detallada de piezas de Universal AI identifica el 48228001 como un amplificador servo DC utilizado para el eje X-Y de una configuración 6380B. Por lo tanto, la posición de instalación real debe confirmarse a partir de la máquina y el amplificador originales antes de realizar el pedido.

Sí. Las referencias de reparación industrial y de piezas de repuesto identifican el número de pieza de Universal Instruments 48228001 como un amplificador Electro-Craft con referencia 9101-1748. La etiqueta de la unidad original aún debe verificarse para confirmar la compatibilidad de la revisión.

Se recomienda un diagnóstico primero. Las alarmas servo también pueden ser el resultado de problemas en el motor, el codificador, el cable, el conector, el controlador, la fuente de alimentación o el eje mecánico. Confirmar la fuente del fallo antes del reemplazo ayuda a evitar el reemplazo innecesario de componentes.

Por favor, proporcione el número de pieza, el modelo de la máquina Universal AI, la posición del eje, la cantidad y fotografías claras de la placa de identificación y los conectores del amplificador original. Esto permite verificar la configuración y la compatibilidad antes de la cotización y el envío.

¿Busca un amplificador servo Electro-Craft 48228001 / 9101-1748 para su máquina Universal AI?

Envíenos su modelo de máquina, cantidad requerida, fotos del amplificador original e información de la placa de identificación. Podemos ayudar a confirmar la configuración de la pieza antes de la cotización y proporcionar información sobre disponibilidad, condición, plazo de entrega y envío.

Para requisitos urgentes de mantenimiento de máquinas, incluya la descripción del fallo actual de la máquina y la posición de instalación para que el amplificador servo solicitado pueda verificarse de manera más eficiente.
