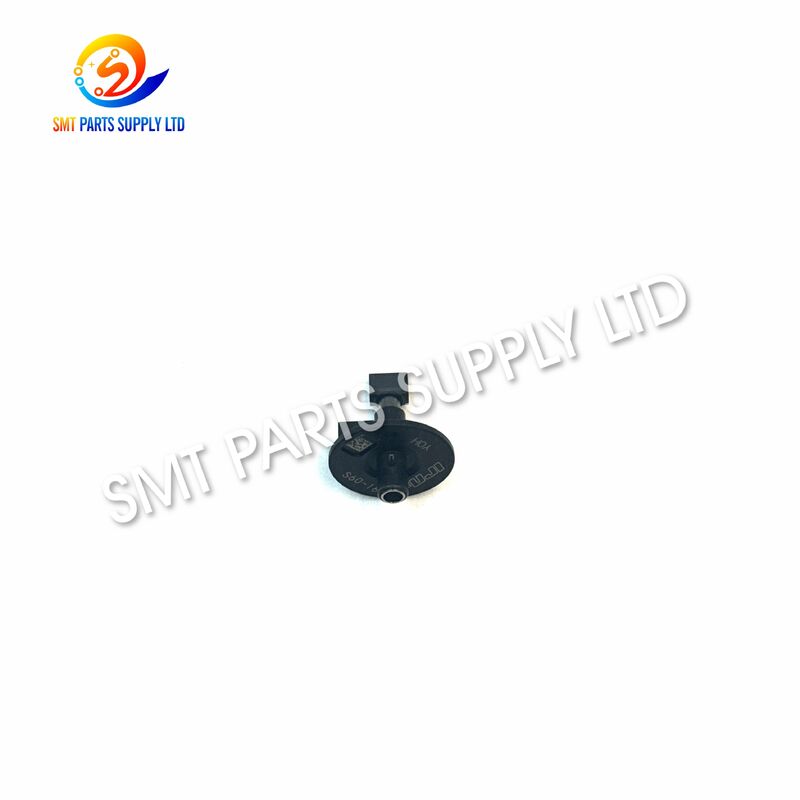

FUJI 2AGKNY010500 Boquilla Rectangular 6.0x1.8 para NXT H04S

FUJI 2AGKNY010500 Boquilla Rectangular 6.0x1.8 para NXT H04S

ElFUJI 2AGKNY010500 Boquilla rectangular de 6,0 x 1,8 mmEs una boquilla de recogida de componentes de precisión diseñada para compatibles.Cabezal de colocación SMT NXT H04Saplicaciones. Su perfil de contacto rectangular está diseñado para componentes con una superficie de recogida superior alargada o rectangular adecuada, lo que proporciona una retención de vacío estable durante operaciones de recogida y colocación de alta velocidad.

La boquilla se instala directamente en el cabezal de colocación y funciona con el sistema de vacío de la máquina para recoger componentes de los alimentadores, sujetarlos de forma segura durante la transferencia y liberarlos en ubicaciones programadas de PCB.

La selección correcta de la boquilla es importante para mantener un rendimiento de recolección confiable, una orientación estable de los componentes y resultados de colocación consistentes. El 2AGKNY010500 es adecuado para reemplazar boquillas desgastadas, contaminadas o dañadas y también puede almacenarse como repuesto de mantenimiento de rutina.

Es ampliamente aplicable a la fabricación de productos electrónicos, producción de EMS, ensamblaje de PCB, electrónica industrial, electrónica automotriz y otros entornos de producción SMT profesionales.

Información principal del producto

Causa

¿Por qué es importante la boquilla correcta?

La boquilla SMT hace contacto directo con el componente electrónico durante cada ciclo de colocación.

Si el tamaño, la forma o la condición de la boquilla no son adecuados para el componente, la producción puede experimentar una captación inestable, movimiento de componentes o alarmas frecuentes de la máquina.

Los problemas comunes relacionados con las boquillas incluyen:

Es posible que un componente rectangular no siempre proporcione suficiente área de contacto plana para una boquilla redonda convencional. En estos casos, una boquilla rectangular puede proporcionar un perfil de contacto que se adapte mejor a la forma del componente.

Desgaste y contaminación de las boquillas

Las máquinas de colocación SMT funcionan continuamente a alta velocidad.

Durante ciclos de recogida repetidos, la boquilla puede desarrollarse gradualmente:

• Desgaste de la punta
• Contaminación superficial
• Bloqueo de vacío
• Deformación mecánica
• Rendimiento de sellado reducido
• inestabilidad de recogida

Es posible que se acumulen polvo, partículas de adhesivo, residuos de fundente y otros desechos de producción alrededor de la abertura de la aspiradora.

Si la limpieza normal ya no restablece un rendimiento estable, reemplazar la boquilla suele ser la solución de mantenimiento más eficiente.

Solución

ElBoquilla rectangular 2AGKNY010500proporciona una solución de reemplazo para aplicaciones NXT H04S compatibles que requieren unPerfil de recogida de 6,0 x 1,8 mm.

Una boquilla seleccionada correctamente puede ayudar a restaurar el contacto estable del vacío y reducir los problemas repetidos de captación.

Proceso de reemplazo recomendado

1. Verifique el número de pieza de la boquilla existente.
2. Confirme el modelo de cabezal de colocación.
3. Verifique las dimensiones de recogida de la boquilla.
4. Compare la nueva boquilla con la unidad existente.
5. Inspeccione el conducto de vacío antes de la instalación.
6. Instale la boquilla correctamente.
7. Pruebe el rendimiento de la recogida de vacío.
8. Ejecute varios ciclos de colocación de muestras.
9. Verifique la estabilidad de los componentes durante la transferencia.
10. Reanude la producción normal después de confirmar un funcionamiento estable.

Este proceso ayuda a los equipos de mantenimiento a evitar el reemplazo innecesario de componentes de la máquina no relacionados.

Presupuesto

Comparación de boquillas rectangulares relacionadas

Se pueden seleccionar diferentes dimensiones de boquilla rectangular según la superficie de recogida del componente.

Diferencia de selección

El 2AGKNY010500 proporciona un área de recogida más larga que el modelo de 4,4 x 1,8 mm manteniendo el mismo ancho de 1,8 mm.

La versión de 8,4 x 1,8 mm proporciona una superficie de contacto aún más larga.

La versión de 5,9 x 1,3 mm es más estrecha y puede ser más apropiada cuando la superficie utilizable del componente es limitada.

La boquilla correcta siempre debe seleccionarse de acuerdo con el paquete de componentes real en lugar de simplemente elegir la boquilla más grande disponible.

Solicitud

La boquilla rectangular FUJI 2AGKNY010500 es adecuada para entornos de ensamblaje automatizado de PCB utilizando configuraciones de ubicación compatibles.

Electrónica de Consumo

Aplicable a líneas de montaje SMT que producen:

• juntas de control del consumidor
• Electrodomésticos inteligentes
• Dispositivos de comunicación
• Productos digitales
• Módulos electrónicos

La recogida estable de las boquillas puede ayudar a mejorar la consistencia de la producción durante ciclos de colocación repetitivos.

Electrónica automotriz

La producción de PCB para automóviles requiere un manejo confiable de muchos paquetes de componentes diferentes.

Una boquilla correctamente adaptada puede ayudar a mantener la estabilidad de los componentes durante la transferencia y colocación a alta velocidad.

Electrónica Industrial

La boquilla también se puede utilizar en la fabricación de:

• Controladores industriales
• Equipos de automatización
• Electrónica de potencia
• Tableros de control integrados
• Sistemas de control de máquinas

Fabricación EMS

Las fábricas de EMS cambian con frecuencia los modelos de PCB y las combinaciones de componentes.

Mantener varios tamaños de boquillas en stock permite a los equipos de mantenimiento y producción responder rápidamente a los diferentes requisitos de productos.

Usuarios típicos

Cómo funciona

1. Instalación

La boquilla se instala en el cabezal de colocación compatible y se conecta al sistema de vacío.

2. Movimiento hacia el alimentador

El cabezal de colocación se mueve hacia la posición del alimentador programada.

3. Contacto de componentes

La boquilla desciende hasta la superficie de recogida seleccionada del componente.

4. Recogida por vacío

El vacío se aplica a través del paso interno de la boquilla, creando succión entre la boquilla y el componente.

5. Transferencia de componentes

El componente se levanta del alimentador y se transfiere hacia la PCB.

6. Reconocimiento y Corrección

El sistema de colocación puede inspeccionar la orientación de los componentes y realizar correcciones de posición.

7. Colocación de PCB

La boquilla mueve el componente a las coordenadas programadas de la PCB.

8. Liberación de vacío

Se libera el vacío, lo que permite que el componente permanezca en la posición de colocación requerida.

El cabezal colocador continúa entonces con el siguiente ciclo de producción.

Por qué es importante la recogida por vacío estable

Durante la colocación a alta velocidad, el componente está expuesto a cambios rápidos de aceleración, movimiento y posicionamiento.

Si la fuerza de retención del vacío es insuficiente, el componente puede:

• Cambio en la boquilla
• Girar inesperadamente
• Caer durante el movimiento
• Reconocimiento de máquina fallida
• Causar errores de recogida
• Interrumpir la producción

Por lo tanto, la boquilla debe proporcionar una superficie de contacto adecuada y una trayectoria de vacío sin restricciones.

Cómo elegir

1. Confirme el número de pieza

La primera referencia debe ser:

2AGKNY010500

Si reemplaza una boquilla existente, confirme que el número de pieza anterior coincida.

2. Confirme el modelo de cabeza

Este modelo está asociado con:

Cabezal NXT H04S

Verifique siempre la configuración real del cabezal de colocación.

3. Confirme el tamaño de la recogida

Especificación requerida:

6,0x1,8mm

El componente debe proporcionar una superficie plana suficiente para un contacto estable.

4. Verifique la forma del componente

Los factores importantes incluyen:

5. Comparar con la boquilla existente

Para pedidos de reemplazo, compare:

• Número de pieza
• Dimensiones de la punta
• Forma de punta
• Interfaz de instalación
• Configuración actual de la máquina

Fotografías claras de la boquilla existente también pueden ayudar a confirmar el reemplazo correcto.

Recomendaciones de mantenimiento

Inspección periódica

Revise la boquilla periódicamente para ver si:

• Tener puesto
• Deformación
• Contaminación
• Bloqueo
• Daño en la punta
• Fuga de vacío

Limpieza

Limpie la boquilla utilizando procedimientos de mantenimiento SMT adecuados.

Evite herramientas que puedan rayar o deformar las superficies de recogida de precisión.

Almacenamiento

Guarde las boquillas de repuesto en un embalaje protector limpio.

Evite permitir que diferentes modelos de boquillas se mezclen sin identificación.

Identificación de inventario

Una práctica etiqueta de almacén puede utilizar:

FUJI + 2AGKNY010500 + 6,0 x 1,8 mm + H04S

Esto ayuda a los equipos de mantenimiento a identificar rápidamente la pieza de repuesto correcta.

Problemas comunes y solución de problemas

¿Por qué conservar esta boquilla como repuesto?

Una boquilla es pequeña en comparación con otros conjuntos de máquinas SMT, pero una falla de la boquilla puede detener la colocación de componentes inmediatamente.

Mantener unidades de reemplazo disponibles puede ayudar a:

• Reducir el tiempo de inactividad de emergencia
• Acortar el tiempo de respuesta de mantenimiento
• Apoyar el reemplazo preventivo
• Prepárese para daños inesperados en la boquilla
• Mejorar la planificación de repuestos
• Admite diferentes programas de producción de PCB

Para las fábricas que operan varias líneas SMT, los modelos de boquillas comúnmente utilizados son especialmente adecuados para el inventario de repuestos.

Preguntas frecuentes

P1: ¿Cuál es la especificación de FUJI 2AGKNY010500?

La 2AGKNY010500 es una boquilla de colocación SMT rectangular conPerfil de recogida de 6,0 x 1,8 mm, diseñado para aplicaciones de cabezal de colocación NXT H04S compatibles.

P2: ¿Para qué tipo de componente es adecuada esta boquilla?

Es adecuado para componentes electrónicos compatibles con una superficie de captación alargada o rectangular plana adecuada. La selección final debe basarse en el paquete de componentes real y los requisitos de ubicación.

P3: ¿Cómo puedo confirmar la boquilla correcta antes de realizar el pedido?

Proporcione el número de pieza, el modelo del cabezal de colocación, la información de la máquina y fotografías claras de su boquilla actual. Comparar estos detalles puede ayudar a reducir los errores de selección de modelos.

P4: ¿Cuándo se debe reemplazar la boquilla?

Es posible que sea necesario reemplazarla cuando la boquilla muestra desgaste visible, deformación, bloqueo de vacío, recogida inestable, caídas repetidas de componentes o errores persistentes de recogida después de la limpieza.

P5: ¿Pueden suministrar otros tamaños de boquillas rectangulares?

Sí. Los modelos relacionados incluyen2AGKNY010300, 2AGKNY010400 y 2AGKNY010600. Envíe los números de pieza y las cantidades requeridas para confirmar el modelo y cotizar.

Contáctenos

Necesito elFUJI 2AGKNY010500 Boquilla rectangular 6,0 x 1,8 mm¿U otras boquillas de colocación SMT?

Por favor envíenos:

• Número de pieza requerido
• Tamaño de la boquilla
• Modelo de cabeza de colocación
• modelo de máquina
• Cantidad requerida
• Fotos de boquillas existentes
• Lista de repuestos adicionales

Podemos ayudar conConfirmación del modelo, selección de boquillas relacionadas, cotización de cantidad y preparación de pedidos..

Para los clientes que requieren varios modelos de boquillas FUJI SMT u otras piezas de repuesto para máquinas, envíen su lista de compras completa para obtener una cotización combinada.

Contáctenos para precios, disponibilidad y confirmación del producto.
