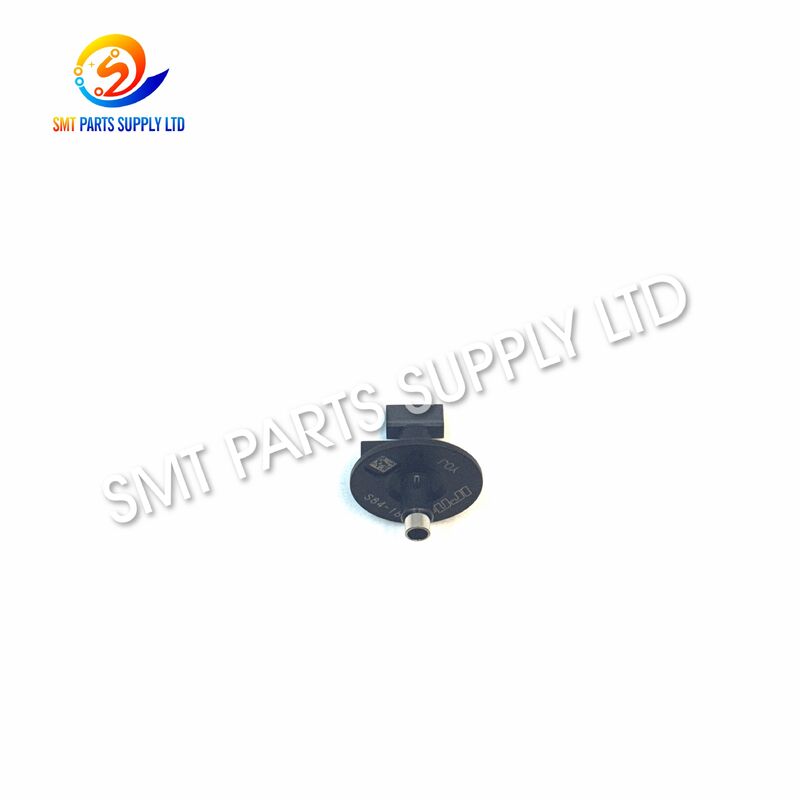

Boquilla rectangular FUJI 2AGKNY010600 8.4x1.8 para máquina de colocación SMT

Boquilla rectangular FUJI 2AGKNY010600 8.4x1.8 para máquina de colocación SMT

ElBoquilla rectangular FUJI 2AGKNY010600 Y0Jestá diseñado para ser compatibleCabezal de colocación NXT H04Saplicaciones que requieren una superficie de recogida rectangular extendida. con unEspecificación de pastilla de 8,4 x 1,8 mm, esta boquilla proporciona un perfil de contacto más largo para componentes electrónicos alargados adecuados durante el ensamblaje SMT automatizado.

La boquilla funciona junto con el sistema de vacío del cabezal de colocación para recoger componentes de los alimentadores, mantener una fuerza de sujeción estable durante el movimiento a alta velocidad y liberar piezas con precisión en las posiciones programadas de la PCB. En comparación con los tamaños de boquilla rectangulares más cortos, la longitud del captador de 8,4 mm puede proporcionar un área de contacto más grande donde el paquete de componentes ofrece una superficie plana suficiente.

El 2AGKNY010600 es adecuado para reemplazo de producción, mantenimiento preventivo e inventario de repuestos. La selección correcta siempre debe considerar la superficie de recogida del componente, la configuración del cabezal de colocación y la referencia actual de la boquilla antes de la instalación.

Causa

¿Por qué los componentes rectangulares más grandes pueden requerir una boquilla dedicada?

Los componentes electrónicos varían significativamente en longitud, ancho, estructura de superficie y centro de gravedad.

Cuando un componente alargado es manipulado por una boquilla con un área de contacto insuficiente, el componente puede volverse menos estable durante el movimiento rápido de la máquina.

Los síntomas típicos pueden incluir:

• Movimiento de componentes después de la recogida.
• Rotación durante la transferencia
• Lecturas de vacío inestables
• Errores de recogida repetidos
• Caída de componentes
• Variación de la posición de colocación

Una boquilla rectangular correctamente seleccionada ayuda a aumentar el contacto utilizable con el componente mientras se mantiene el sellado al vacío.

Desgaste de boquillas en producción SMT de alta velocidad

Las boquillas de colocación funcionan continuamente durante la producción.

Durante períodos de funcionamiento prolongados, varias condiciones pueden afectar el rendimiento:

Cuando la limpieza ya no restablece un funcionamiento confiable, se debe considerar el reemplazo de la boquilla.

Solución

El2AGKNY010600 Boquilla rectangular de 8,4 x 1,8 mmproporciona una opción de reemplazo adecuada cuando se requiere esta geometría de recogida.

Su punta rectangular extendida está diseñada para proporcionar un contacto controlado a través de una superficie de componente más larga.

Para obtener mejores resultados de producción:

1. Confirme el número de pieza de la boquilla existente.
2. Verifique la configuración del cabezal H04S.
3. Compare los perfiles de boquilla nuevos y existentes.
4. Inspeccione la superficie de recogida del componente.
5. Verifique el paso de vacío antes de la instalación.
6. Instale la boquilla correctamente.
7. Realice pruebas de recogida a baja velocidad.
8. Verifique la estabilidad del componente durante el movimiento.
9. Ejecute la producción de PCB de muestra.
10. Reanudar la producción normal después de la verificación.

Presupuesto

Comparación de boquillas rectangulares relacionadas

El 2AGKNY010600 proporciona el perfil de recogida más largo entre estos cuatro modelos enumerados.

No se debe seleccionar simplemente porque es más grande. El componente debe proporcionar suficiente superficie plana para todo el perfil de contacto de la boquilla.

Solicitud

Asamblea del PWB

La boquilla es adecuada para la producción automatizada de PCB utilizando configuraciones de cabezal NXT H04S compatibles.

Puede admitir la manipulación de componentes adecuados donde resulta beneficiosa una zona de recogida rectangular más larga.

Electrónica de Consumo

La producción aplicable puede incluir:

• Electrónica digital
• Electrodomésticos inteligentes
• juntas de control del consumidor
• Módulos electrónicos
• Dispositivos de comunicación

Electrónica automotriz

La producción de PCB para automóviles a menudo requiere una alta repetibilidad y una manipulación estable de los componentes.

La selección adecuada de la boquilla ayuda a mantener una recogida constante durante el funcionamiento continuo de alto volumen.

Electrónica Industrial

Las aplicaciones adecuadas pueden incluir la producción de:

• Tableros de control industriales
• Módulos de automatización
• Sistemas integrados
• Electrónica de potencia
• Controladores de máquinas

Fabricación EMS

Los fabricantes de EMS suelen utilizar varios modelos de PCB.

Mantener varios tamaños de boquilla disponibles ayuda a los equipos de producción a responder a diferentes paquetes de componentes y programas de clientes.

Cómo funciona

1. Instalación

La boquilla se monta en el cabezal de colocación de H04S compatible y se conecta al circuito de vacío de la máquina.

2. Posicionamiento de la pastilla

La máquina mueve el cabezal hacia la ubicación del alimentador programada.

3. Contacto de componentes

La punta rectangular se acerca a la superficie superior seleccionada del componente.

4. Activación del vacío

El vacío pasa a través de la boquilla y genera fuerza de retención.

5. Elevación de componentes

El componente se levanta del alimentador mientras permanece unido a la boquilla.

6. Transferencia

El cabezal mueve el componente hacia la PCB.

La superficie de recogida más larga puede ayudar a soportar un manejo estable cuando la geometría del componente es compatible.

7. Reconocimiento

La máquina realiza el reconocimiento de componentes requerido y la corrección de posicionamiento.

8. Colocación

El componente se mueve a las coordenadas programadas de la PCB y se baja a su posición.

9. Liberación

Se libera el vacío y la boquilla continúa con el siguiente ciclo de colocación.

Cómo elegir

Confirme el número de pieza

Para esta boquilla:

2AGKNY010600

Hacer coincidir el número de pieza existente es el punto de partida preferido para el reemplazo.

Confirmar el código de la boquilla

Y0J

El código de la boquilla proporciona una referencia de identificación del modelo adicional.

Confirmar la cabeza

NXT H04S

Diferentes cabezales de colocación pueden utilizar diferentes configuraciones de boquillas.

Verifique la superficie de recogida

El componente debe proporcionar suficiente contacto plano para elPerfil rectangular de 8,4 x 1,8 mm..

No permita que la boquilla se superponga:

• Cables de componentes
• Bordes elevados
• Caries
• Terminales
• Superficies irregulares

Evaluar la estabilidad de los componentes

Para componentes más largos, considere tanto el área de recogida como el centro de gravedad.

El mejor punto de recogida debe proporcionar un manejo equilibrado durante la aceleración, el reconocimiento y la colocación.

Lista de verificación de selección

Recomendaciones de mantenimiento

El mantenimiento regular de las boquillas ayuda a evitar interrupciones innecesarias en la línea SMT.

Inspeccione la boquilla para ver si:

• Bloqueo de vacío
• Acumulación de polvo
• Deformación de la punta
• Desgaste superficial
• Daño físico
• Contaminación anormal

Utilice procedimientos de limpieza de boquillas adecuados y evite herramientas agresivas que puedan cambiar la geometría de precisión de la punta.

Las boquillas de repuesto deben almacenarse por separado en un embalaje protector.

Preguntas frecuentes

P1: ¿Cuál es la especificación de la boquilla FUJI 2AGKNY010600?

La 2AGKNY010600 Y0J es una boquilla de colocación rectangular con un perfil de captación de 8,4 x 1,8 mm para aplicaciones de cabezal de colocación NXT H04S compatibles.

P2: ¿Por qué elegir una boquilla rectangular de 8,4 mm?

Su perfil de contacto más largo puede adaptarse a componentes alargados compatibles que proporcionan una superficie de recogida plana suficiente y requieren una retención de vacío estable durante la transferencia.

P3: ¿Cómo puedo confirmar la compatibilidad?

Verifique el número de pieza existente, el modelo de cabezal H04S, las dimensiones de la boquilla y la superficie de recogida del componente. Las fotografías claras de la boquilla actual también pueden ayudar con la verificación del modelo.

P4: ¿Cuándo debo reemplazar la boquilla?

Se debe considerar el reemplazo cuando la boquilla tiene desgaste visible, deformación, bloqueo persistente, desempeño de vacío inestable o errores repetidos de recolección después de la limpieza.

P5: ¿Puedo pedir varios modelos de boquillas juntos?

Sí. Envíe los números de pieza requeridos, las cantidades y la información de la máquina para que los modelos de boquillas relacionados se puedan cotizar juntos.

Contáctenos

Buscando elFUJI 2AGKNY010600 Y0J Boquilla rectangular 8,4 x 1,8 mm?

Por favor envíenos:

• Número de pieza
• Serie de máquinas
• Modelo de cabeza de colocación
• Cantidad requerida
• Fotos de boquillas existentes
• Requisitos adicionales de repuestos SMT

Contáctenos para precios, disponibilidad y confirmación del producto.
