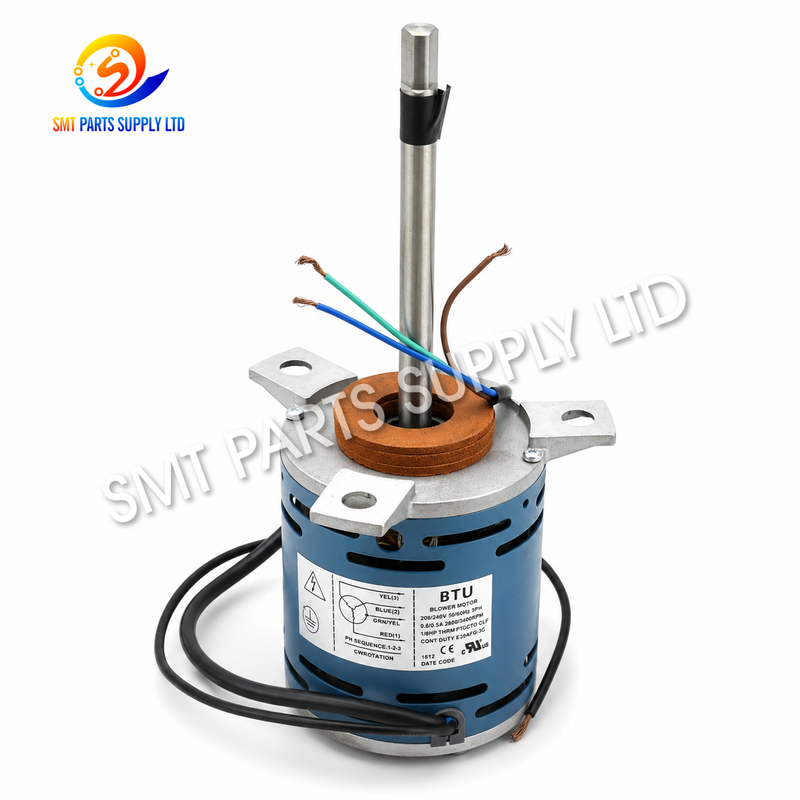

Motor de aire caliente para horno de reflujo ElectroCraft E39AFG-3C 5209822 BTU

Motor de aire caliente para horno de reflujo de E39AFG-3C 5209822 BTU

ElMotor de aire caliente para horno de reflujo de E39AFG-3C 5209822 BTUes un motor de inducción industrial utilizado para conducir el soplador de circulación de aire caliente dentro de hornos de soldadura de reflujo BTU compatibles.208/240 V CA, funcionamiento en tres fases, 50/60 Hz, con aproximadamente1/8 HP de saliday alta velocidad de rotación adecuada para aplicaciones de circulación continua.

Durante la soldadura por reflujo SMT, el flujo de aire controlado es esencial para transferir el calor uniformemente a través de cada zona de procesamiento.El motor E39AFG-3C proporciona la rotación mecánica requerida por el conjunto del soplador, ayuda a mantener una convección continua en el interior del horno. Es adecuado para el mantenimiento, el reemplazo, el inventario preventivo de piezas de repuesto y las aplicaciones de reparación donde el modeloE39AFG-3C, incluidos los demáso número de la pieza5209822corresponde a la instalación existente.

Para un reemplazo preciso, los compradores deben confirmar la placa del motor, el voltaje, las dimensiones del eje, la posición de montaje, la configuración de cableado y el modelo de horno original antes de ordenar.

Causas

Por qué un motor de aire caliente de horno de reflujo puede necesitar reemplazo

Los hornos de reflujo funcionan con frecuencia durante largos ciclos de producción en condiciones de temperatura elevada, por lo que el motor de circulación puede experimentar un desgaste mecánico y eléctrico gradual.

Las causas comunes incluyen:

Los síntomas típicos de mantenimiento pueden incluir ruido anormal, vibración excesiva, reducción del flujo de aire, velocidad inestable del motor, sobrecalentamiento, arranque lento o incapacidad total de rotación.

Estos síntomas deben ser controlados cuidadosamente porque los problemas de flujo de aire también pueden provenir de la rueda del soplador, el calentador, el filtro, el conducto de aire, el suministro eléctrico o el sistema de control.

Solución

ElSe trata de un equipo de ingeniería.Proporciona una solución práctica de reemplazo cuando el motor de horno de reflujo original ha llegado al final de su vida útil o ya no proporciona una circulación fiable.

El reemplazo correcto del motor ayuda a restablecer el accionamiento mecánico del sistema de soplador y apoya el flujo de aire normal del horno.

Beneficios de sustitución

• Ayuda a restablecer la rotación estable del soplador.
• Apoya la circulación continua de aire caliente.
• Reduce los problemas causados por el desgaste de los rodamientos del motor.
• Adecuado para el inventario de mantenimiento preventivo.
• Identificación clara del modelo y del número de parte.
• Simplifica la compra de mantenimiento.
• Adecuado para entornos de producción SMT industriales.
• Ayuda a reducir el tiempo de inactividad inesperado del horno.

El producto de sustitución deberá corresponder siempre a la configuración eléctrica y mecánica original.

Especificaciones

Información clave de identificación

Un motor con dimensiones externas similares no debe considerarse automáticamente intercambiable. La clasificación eléctrica, la estructura del eje y la configuración de montaje también deben coincidir.

Aplicación

El motor de aire caliente E39AFG-3C está destinado principalmente al sistema de circulación deHornos de soldadura por reflujo BTU.

Las aplicaciones típicas incluyen:

Líneas de ensamblaje de PCB SMT

Se utiliza en hornos de reflujo instalados después de equipos de recogida y colocación para reflujo de pasta de soldadura.

Fabricación de productos electrónicos

Apto para la fabricación en entornos de producción:

• Electrónica automotriz.
• Electrónica de consumo.
• Tablas de control industriales.
• Productos de comunicación.
• Los conjuntos de LED.
• Electrónica de potencia.
• Módulos electrónicos.
• Productos de fabricación por contrato del SME.

Mantenimiento del horno de reflujo

Puede conservarse como material de repuesto de mantenimiento para las fábricas que operan hornos de reflujo compatibles con BTU.

Proyectos de reparación de máquinas

Apto para su sustitución cuando el motor existente tenga daños en los rodamientos, fallas eléctricas, velocidades inestables o deterioro mecánico.

Cómo funciona

1La energía trifásica da energía al motor.

El E39AFG-3C funciona con una fuente de alimentación de CA de tres fases.

2El eje conduce el soplador.

El eje del motor giratorio está conectado mecánicamente al soplador de circulación o al conjunto del ventilador asociado.

3El soplador mueve el aire.

El soplador empuja el aire de proceso a través de la vía de circulación interna del horno de reflujo.

4El aire pasa por el área de calefacción.

Los elementos de calefacción elevan la temperatura del aire de acuerdo con los ajustes de cada zona de reflujo.

5El aire caliente circula alrededor del PCB.

El aire circulante transfiere energía térmica al PCB, los componentes y la pasta de soldadura a medida que la placa pasa por el horno.

6La rotación continua apoya la estabilidad térmica.

La rotación estable del soplador contribuye a una convección repetible y a una transferencia térmica predecible.

El motor en sí no regula la temperatura, sino que trabaja junto con los calentadores de horno, sensores, controladores, sopladores y conductos de aire.

Relación del sistema

Por esta razón, el diagnóstico motor debe combinarse con la inspección del sistema circulatorio completo.

Cómo elegir

1Confirme el modelo exacto.

Compruebe si la placa de identificación del motor original muestra:

E39AFG-3C, también conocido como

La identificación del modelo debe ser el primer punto de comparación.

2Confirme el número de la pieza.

Verifique si la documentación de la máquina o las referencias de piezas de repuesto existentes:

5209822

3Revisa el voltaje.

La referencia requerida es:

208/240V CA

No se debe instalar una tensión nominal diferente sin confirmación de ingeniería.

4Verifique la frecuencia.

Confirmación:

50/60 Hz

La frecuencia afecta directamente la velocidad de funcionamiento del motor de inducción.

5Confirme la energía de tres fases.

El motor está destinado a una configuración eléctrica trifásica.

6Compare la velocidad del motor.

La velocidad de referencia es aproximadamente:

El valor de la velocidad de rotación será igual o superior a la velocidad de rotación.

Una gran diferencia de velocidad puede afectar el flujo de aire del soplador y el rendimiento del horno.

7Compare el eje.

El control:

• Diámetro del eje.
• longitud del eje.
• Diseño del extremo del eje.
• Conexión de soplador.
• Dirección de rotación.

8Compare las dimensiones de montaje

Verificar:

• Espaciado entre los agujeros de montaje.
• Tamaño del cuerpo motor.
• Estructura del soporte.
• Orientación de la instalación.

9. Proporcionar información de la máquina

Para una confirmación más eficiente, proporcione:

El suministro de estos datos puede reducir el riesgo de ordenar un motor incorrecto.

Síntomas comunes del reemplazo

Ruido anormal del motor

El ruido de molienda o de metal puede indicar un deterioro del rodamiento.

Vibración creciente

Compruebe el equilibrio del motor, el eje, el montaje y el soplador.

Flujo de aire reducido

Un motor con velocidad inestable o reducida puede afectar la circulación.

Sobrecalentamiento del motor

Las posibles causas incluyen resistencia mecánica, voltaje incorrecto, desgaste del rodamiento o problemas eléctricos.

El fracaso en el inicio

Antes de reemplazar, inspeccione la fuente eléctrica, el estado de la fase, el cableado, el devanado del motor y la carga mecánica.

Recomendaciones de mantenimiento

La inspección regular puede ayudar a identificar el deterioro del motor antes de que ocurra una interrupción de la producción.

El mantenimiento y los trabajos eléctricos deben ser realizados por técnicos cualificados, siguiendo los procedimientos de seguridad aplicables.

¿Por qué es importante reemplazarlo con precisión?

La elección de un motor de horno de reflujo sólo según la apariencia puede llevar a una compra incorrecta.

Dos motores similares pueden diferir en:

• El voltaje.
• El corriente.
• Es una fase.
• La frecuencia.
• Es muy rápido.
• Potencia de salida.
• Diámetro del eje.
• longitud del eje.
• Dirección de rotación.
• El patrón de montaje.
• Conexión eléctrica.

Por esta razón, la combinación deSe trata de un avión de la clase E39AFG-3C.y5209822Se debe comprobar junto con la configuración física del motor.

Preguntas frecuentes

¿Para qué se utiliza el ElectroCraft E39AFG-3C 5209822?

Se utiliza para conducir el soplador de circulación de aire caliente en hornos de reflujo BTU compatibles, ayudando a mantener un flujo de aire continuo a través de las zonas de procesamiento térmico durante la producción de soldadura de PCB SMT.

P2. ¿Qué especificaciones eléctricas se deben comprobar antes de hacer el pedido?

Verifique 208/240V CA, 50/60Hz, funcionamiento en tres fases, aproximadamente 1/8 HP de salida y las especificaciones originales de la placa del motor antes de comprar el reemplazo.

¿Puede este motor caber en todos los hornos de reflujo BTU?

No. Los hornos BTU pueden utilizar diferentes configuraciones de motor dependiendo del modelo de la máquina y la revisión.especificación eléctrica e información de la máquina.

P4. ¿Qué información debo enviar para la confirmación de compatibilidad?

Por favor, proporcione E39AFG-3C, número de pieza 5209822, cantidad requerida, modelo de horno, número de serie de la máquina, foto de la placa del motor, foto del eje y fotos de instalación siempre que sea posible.

P5. ¿Cuándo se debe reemplazar el motor de aire caliente?

Puede ser necesario su sustitución cuando la inspección confirme ruido del rodamiento, vibración excesiva, sobrecalentamiento, rotación inestable, baja velocidad del soplador,fallo eléctrico o incapacidad para arrancar durante el funcionamiento normal del horno.

Contacta con nosotros

Para el precio, disponibilidad de existencias, horario de entrega o confirmación de compatibilidad, envíe elmodelo del producto, número de pieza, cantidad requerida y fotos originales del motor.

Para los proyectos de mantenimiento de hornos de reflujo BTU, proporcionar el modelo de horno y el número de serie de la máquina puede ayudar a mejorar la precisión de la identificación de las piezas de repuesto.Las cantidades a granel y las necesidades de mantenimiento también se pueden citar de acuerdo con su plan de compra..
