Controlador del eje Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

Controlador de eje Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

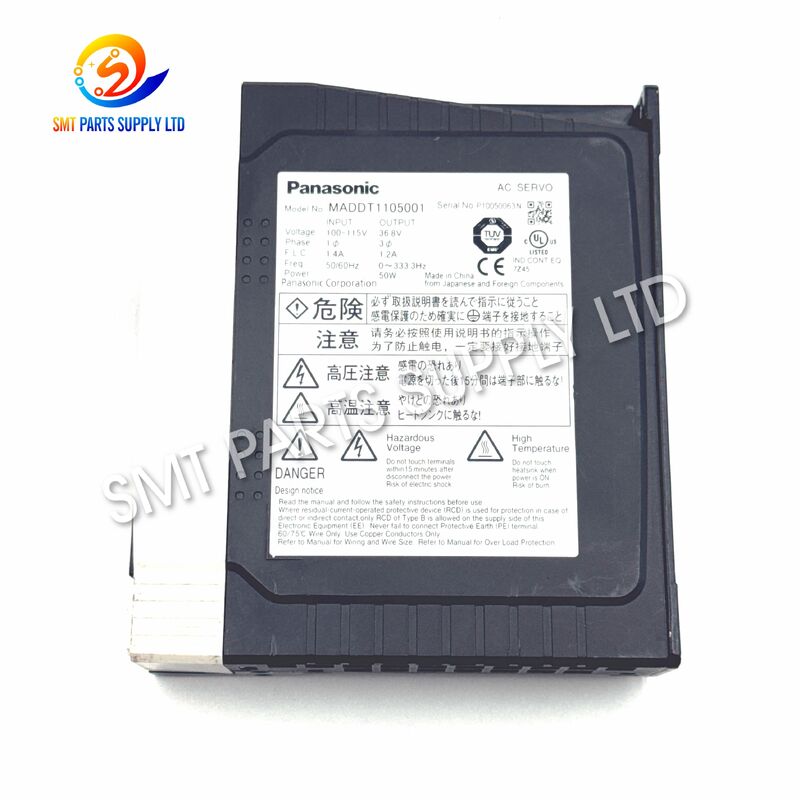

El controlador de servomotor de eje Z Panasonic MADDT1105001 está diseñado para aplicaciones de control de movimiento en máquinas de recogida y colocación SMT Samsung y Hanwha SM320 y SM321. Comúnmente se identifica con el número de pieza de Samsung J3153053A y la referencia alternativa EP06-900142.

Basado en la plataforma de servomotores Panasonic MINAS A4, este controlador controla el movimiento vertical preciso del cabezal durante la recogida y colocación de componentes. El movimiento preciso del eje Z es importante para la altura correcta de la boquilla, el manejo estable de componentes, la colocación repetible y el ensamblaje fiable de PCB de alta velocidad.

Para esta aplicación de máquina Samsung y Hanwha, el controlador está asociado con una configuración de servomotor de 30W. Es adecuado para fábricas SMT, empresas de reparación de equipos, departamentos de mantenimiento de producción, reacondicionadores de máquinas usadas y distribuidores de repuestos que requieren un reemplazo de control de servomotor compatible para equipos SM320 o SM321 existentes.

Causa

Las fallas del controlador de servomotor pueden causar interrupciones graves en la producción SMT, ya que el cabezal de colocación depende de un movimiento vertical preciso controlado por servomotor.

Las razones comunes de los problemas del servomotor de eje Z incluyen:

Envejecimiento de Componentes Electrónicos

Las máquinas SM320 y SM321 se han utilizado ampliamente en fábricas de electrónica durante muchos años. Los condensadores internos, los dispositivos de potencia, los circuitos de control y otros componentes electrónicos pueden deteriorarse gradualmente después de una operación continua a largo plazo.

Resistencia Mecánica

Si el mecanismo del eje Z desarrolla fricción excesiva, contaminación, desgaste de rodamientos o problemas de lubricación, se transfiere una carga adicional al motor y al controlador de servomotor.

Esto puede provocar alarmas de sobrecarga o movimientos inestables.

Fallas del Codificador o Cableado

El sistema de servomotor depende de la retroalimentación del codificador. Los cables del codificador dañados, los conectores sueltos, el mal contacto o los cables rotos pueden producir señales de posicionamiento anormales y activar alarmas de la máquina.

Suministro de Energía Inestable

Las fluctuaciones de voltaje, la conexión a tierra inadecuada, el ruido eléctrico y las interrupciones de energía pueden afectar la fiabilidad del controlador de servomotor.

Parámetros Incorrectos

Un controlador de servomotor de reemplazo puede no funcionar correctamente si los parámetros específicos de la máquina son incorrectos o incompletos.

Acumulación de Calor

La ventilación deficiente dentro del gabinete eléctrico puede aumentar la temperatura de operación y acortar la vida útil de los componentes electrónicos.

Solución

Cuando se confirma que el controlador de servomotor de eje Z existente está defectuoso, reemplazarlo con el modelo correcto y compatible puede ayudar a restaurar rápidamente el funcionamiento de la máquina.

La secuencia de identificación recomendada es:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - Eje Z SM320 / SM321

El uso de varias referencias coincidentes reduce el riesgo de comprar el controlador de servomotor incorrecto.

Antes de realizar el pedido, confirme:

Se recomienda una foto clara de la etiqueta del controlador de servomotor existente antes de realizar el pedido.

Especificaciones

Comparación de Aplicaciones de la Serie MADDT1105

Se pueden instalar diferentes controladores de servomotor en la misma montadora SMT. Una apariencia similar no significa que los controladores sean intercambiables.

Siempre seleccione el controlador de acuerdo con el modelo original, el número de pieza de Samsung, la posición de la máquina y la especificación eléctrica.

Aplicación

El controlador de servomotor MADDT1105001 se utiliza en equipos de colocación SMT automatizados que requieren un movimiento vertical preciso del cabezal.

Las aplicaciones típicas incluyen:

Montadora SMT Samsung SM320

La SM320 utiliza múltiples ejes de servomotor para realizar colocaciones de componentes a alta velocidad. El eje Z mueve el cabezal de colocación verticalmente durante las operaciones de recogida y colocación.

Montadora SMT Samsung SM321

La SM321 también se basa en el movimiento del cabezal controlado por servomotor para un ensamblaje de PCB repetible. Un controlador de eje Z estable ayuda a mantener un movimiento vertical suave y una altura de colocación precisa.

Equipos Samsung Soportados por Hanwha

Los equipos SMT de Samsung Techwin se asociaron posteriormente con Hanwha Precision Machinery. Por lo tanto, las mismas referencias de máquinas heredadas se buscan comúnmente bajo los nombres de Samsung y Hanwha.

Producción de Ensamblaje de PCB

Las industrias adecuadas incluyen:

• Electrónica de consumo.
• Electrónica automotriz.
• Producción de LED.
• Placas de control industrial.
• Equipos de comunicación.
• Fabricación de fuentes de alimentación.
• Fabricación de electrónica por contrato.
• Electrónica de computadoras.
• Reacondicionamiento de equipos SMT.
• Operaciones de mantenimiento de repuestos.

Cómo Funciona

El controlador de servomotor actúa como la interfaz de control entre el controlador de la máquina SMT y el servomotor.

Paso 1: Comando de Movimiento

El controlador de la máquina determina qué tan lejos y qué tan rápido debe moverse el cabezal de colocación verticalmente.

Paso 2: Procesamiento del Controlador

El MADDT1105001 recibe el comando y calcula la salida de motor requerida.

Paso 3: Movimiento del Motor

El controlador suministra energía eléctrica controlada al servomotor, moviendo el eje Z hacia la posición programada.

Paso 4: Retroalimentación del Codificador

El codificador del motor envía información de posición en tiempo real de regreso al sistema de servomotor.

Paso 5: Ajuste de Bucle Cerrado

El controlador compara continuamente el movimiento comandado con la posición real del motor.

Cualquier diferencia de posicionamiento se corrige automáticamente.

Paso 6: Finalización de la Posición

Una vez alcanzada la posición objetivo, el sistema de servomotor estabiliza el eje y se prepara para el siguiente movimiento de recogida o colocación.

Operación del Eje Z Durante la Colocación SMT

Un ciclo de colocación típico incluye:

1. El cabezal de colocación se mueve sobre el alimentador.
2. El eje Z baja la boquilla.
3. La boquilla contacta o se acerca al componente.
4. El vacío recoge el componente.
5. El eje Z eleva el cabezal.
6. El componente es inspeccionado por el sistema de visión.
7. El cabezal se mueve hacia la posición de colocación de la PCB.
8. El eje Z baja el componente.
9. El componente se coloca en la PCB.
10. El cabezal se eleva y comienza el siguiente ciclo.

Dado que estos movimientos ocurren repetidamente a alta velocidad, la respuesta del servomotor y la estabilidad del posicionamiento son importantes para la eficiencia de la producción.

Síntomas Típicos de Fallas

Cómo Elegir

Elegir el controlador de servomotor correcto es especialmente importante porque los controladores Panasonic MINAS A4 con carcasas similares pueden tener diferentes clasificaciones eléctricas y funciones de máquina.

1. Confirme el Modelo Completo

Verifique si la unidad original muestra:

MADDT1105001

o la designación base:

MADDT1105

2. Confirme el Número de Pieza Samsung

La referencia requerida para esta aplicación es:

J3153053A

3. Confirme la Referencia EP

Verifique si su documentación de mantenimiento lista:

EP06-900142

4. Confirme la Máquina

Verifique que el controlador sea requerido para:

Samsung SM320

o

Samsung / Hanwha SM321

5. Confirme el Eje

Especifique la aplicación como:

Controlador de Servomotor de Eje Z

6. Compare la Etiqueta del Controlador

Compare el voltaje, modelo, conectores e información de identificación antes de la instalación.

7. Verifique la Falla Existente

Una alarma de servomotor no siempre significa que el controlador en sí ha fallado.

Inspeccione:

• Servomotor.
• Cable del codificador.
• Cable del motor.
• Mecanismo del eje Z mecánico.
• Fuente de alimentación.
• Conectores.
• Parámetros de la máquina.

8. Envíe una Foto Clara

Proporcionar una foto de la etiqueta del controlador original es una de las formas más rápidas de confirmar la compatibilidad.

Por Qué Importa la Coincidencia Correcta

La selección incorrecta del controlador puede causar:

• Alarmas de servomotor.
• Errores de control del motor.
• Movimiento incorrecto.
• Incompatibilidad de parámetros.
• Tiempo de inactividad de producción.
• Desajuste de conectores.
• Daño eléctrico.
• Retrasos en la instalación.

Por esta razón, la selección nunca debe basarse solo en la apariencia física.

Recomendaciones de Mantenimiento

El mantenimiento regular puede ayudar a extender la vida útil del sistema de servomotor.

Las comprobaciones recomendadas incluyen:

Ventajas

Control Preciso del Eje Z

Soporta el posicionamiento vertical preciso del cabezal durante la recogida y colocación de componentes.

Múltiples Números de Referencia

MADDT1105001, MADDT1105, J3153053A y EP06-900142 simplifican la identificación de piezas.

Aplicación SM320 y SM321

Adecuado para el mantenimiento de montadoras SMT Samsung y Hanwha ampliamente utilizadas.

Tecnología de Servomotor MINAS A4

Proporciona un control de movimiento industrial estable adecuado para aplicaciones SMT repetitivas.

Reducción del Tiempo de Inactividad por Mantenimiento

Un reemplazo correctamente emparejado puede ayudar a restaurar el funcionamiento de la máquina de manera eficiente.

Repuesto Crítico Útil

Ideal para fábricas que operan múltiples máquinas SM320 o SM321 y mantienen un inventario estratégico de repuestos.

Preguntas Frecuentes

P1. ¿Se utiliza el Panasonic MADDT1105001 en las máquinas Samsung SM320 y SM321?

Sí. El MADDT1105001 está asociado con el sistema de servomotor Samsung y Hanwha SM320 y SM321 y se cruza comúnmente con J3153053A y EP06-900142 para aplicaciones de eje Z.

P2. ¿Es J3153053A un controlador de servomotor de 30W?

Sí. Para la aplicación específica de la máquina Samsung, el J3153053A con MADDT1105 se identifica como la configuración del controlador de servomotor de 30W.

P3. ¿Puede el MADDT1205001 reemplazar directamente al MADDT1105001?

No se recomienda el reemplazo directo sin verificación. Diferentes modelos de controladores pueden tener diferentes clasificaciones de potencia, especificaciones de voltaje, asignaciones de máquina, conectores y parámetros de servomotor.

P4. ¿Qué información debo proporcionar antes de realizar el pedido?

Por favor, proporcione el modelo de la máquina, el modelo original del controlador Panasonic, el número de pieza de Samsung, la ubicación del eje, la cantidad requerida y una foto clara de la etiqueta del controlador original.

P5. ¿Puede una alarma de eje Z ser causada por algo más que el controlador de servomotor?

Sí. Fallas del motor, cables del codificador, resistencia mecánica, conectores dañados, energía inestable, sensores y parámetros de máquina incorrectos también pueden causar alarmas de servomotor.

Contáctenos

Para una rápida coincidencia de productos y cotización, por favor proporcione:

• Modelo de máquina.
• Modelo del controlador.
• Número de pieza de Samsung.
• Número de pieza alternativo.
• Posición del eje.
• Cantidad requerida.
• Foto clara de la etiqueta del controlador.
• País de destino.

Podemos ayudar a verificar el modelo requerido antes de la cotización y asistir con la coincidencia de repuestos SMT adecuados para equipos de colocación Samsung y Hanwha.
