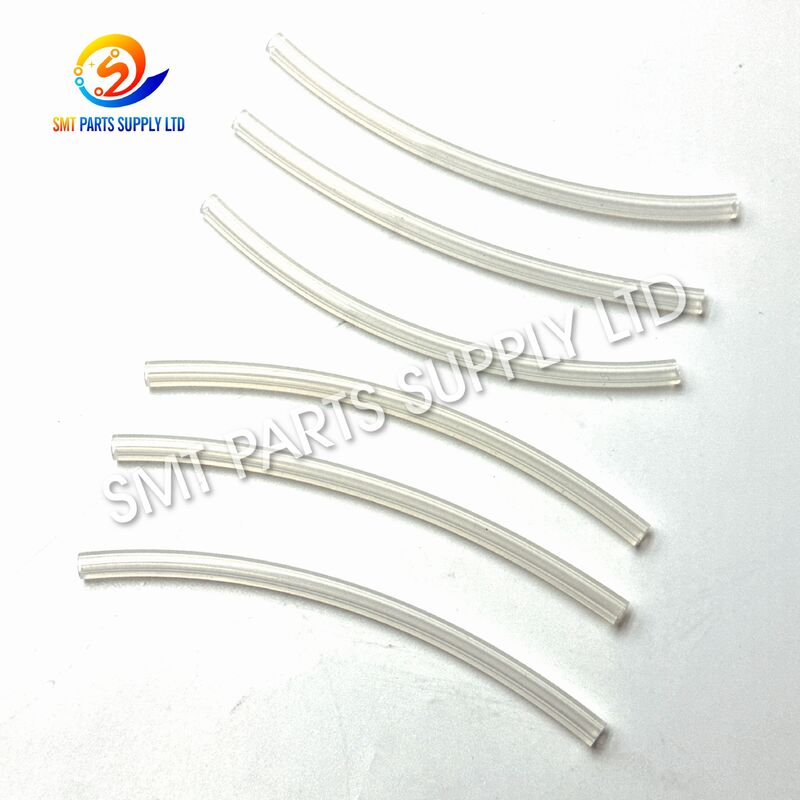

Tubo de vacío de cabezal Panasonic KXF0DS4AA00 de 120 mm para CM402 NPM de 3 cabezales

El Tubo de vacío de cabezal Panasonic KXF0DS4AA00 de 120 mm es un componente neumático de repuesto diseñado para aplicaciones de colocación SMT Panasonic CM402 y NPM de 3 cabezales. Instalado en el circuito de vacío del cabezal de colocación, el tubo transfiere la presión de vacío entre los componentes neumáticos relacionados y el sistema de recogida del lado de la boquilla, ayudando al cabezal a crear la succión necesaria para sujetar los componentes electrónicos durante la recogida, el movimiento y la colocación.

El rendimiento del vacío es crítico en la producción SMT de alta velocidad. El envejecimiento, el agrietamiento, la deformación, la contaminación o las fugas en un tubo de vacío del cabezal pueden reducir la succión efectiva y contribuir a un rendimiento de recogida inestable. Reemplazar un tubo deteriorado con la especificación KXF0DS4AA00 correcta ayuda a restaurar la condición del circuito de vacío.

Este tubo de vacío de 120 mm es adecuado para la reparación de cabezales de colocación, mantenimiento programado, reacondicionamiento de máquinas y existencias de repuestos en entornos de fabricación de electrónica.

Información básica del producto

Causa – Por qué el tubo de vacío del cabezal requiere reemplazo

El cabezal de colocación realiza miles de ciclos repetitivos de recogida y colocación durante la producción SMT normal.

El tubo de vacío funciona continuamente como parte del circuito neumático. El movimiento repetido de la máquina, la flexión, los cambios de presión, la contaminación ambiental y las largas horas de producción pueden afectar gradualmente la condición del tubo.

Las causas comunes de deterioro incluyen:

Una pequeña fuga en una línea de vacío puede tener un efecto mayor que su tamaño físico sugiere, ya que el cabezal de colocación depende de una presión negativa estable para el manejo de componentes.

Síntomas típicos de problemas del tubo de vacío

El personal de mantenimiento puede inspeccionar el KXF0DS4AA00 y el circuito de vacío relacionado si la máquina muestra síntomas como:

• Recogida débil de componentes
• Fallo intermitente de recogida
• Caída de componentes durante el movimiento del cabezal
• Nivel de vacío inestable
• Grietas visibles en el tubo
• Endurecimiento o deformación del tubo
• Conexión suelta del tubo
• Flujo de aire de vacío restringido
• Alarmas de recogida repetidas
• Cambio en el rendimiento del vacío entre ciclos

Estos síntomas también pueden originarse en boquillas, filtros, válvulas, accesorios, sensores, generadores de vacío u otras piezas neumáticas.

Por lo tanto, se debe revisar todo el circuito de vacío antes de decidir qué componente requiere reemplazo.

Solución – Reemplazar el tubo de vacío KXF0DS4AA00 desgastado

Cuando la inspección confirma el deterioro o la fuga en el tubo original, reemplazarlo con el Tubo de vacío de cabezal KXF0DS4AA00 de 120 mm correcto ayuda a restaurar la conexión neumática dentro del cabezal de colocación.

Un tubo instalado correctamente soporta una transferencia de vacío consistente y permite que el sistema de boquillas realice su función de recogida bajo las condiciones de funcionamiento previstas de la máquina.

Beneficios de mantenimiento

Especificaciones

Identificación recomendada

Para una compra precisa, utilice la identificación completa:

Panasonic + KXF0DS4AA00 + 120 mm + CM402/NPM + 3 cabezales

Las configuraciones de máquina y cabezal pueden variar. Los compradores deben confirmar el número de pieza original y la configuración instalada antes de realizar el pedido.

Aplicación

El Tubo de vacío de cabezal KXF0DS4AA00 está destinado al sistema de vacío en aplicaciones de cabezales de colocación Panasonic compatibles.

Se puede utilizar para:

• Mantenimiento del cabezal de colocación
• Reparación de líneas de vacío
• Reemplazo de tubo dañado
• Mantenimiento preventivo
• Reacondicionamiento de la unidad de cabezal
• Inventario de repuestos de línea de producción
• Servicio de máquinas usadas
• Revisión de equipos SMT

Industrias de producción típicas

Este tubo de vacío puede usarse en equipos de colocación que operan en entornos de fabricación como:

• Electrónica de consumo
• Electrónica automotriz
• Equipos de comunicación
• Electrónica industrial
• Productos LED
• Ensamblajes de fuentes de alimentación
• Hardware de computadora
• Electrodomésticos inteligentes
• Placas de control
• Ensamblaje general de PCB

Su propósito sigue siendo el mismo en todas estas aplicaciones: mantener la ruta de vacío-aire requerida para un manejo confiable de componentes.

Rol del sistema de vacío en la colocación SMT

Durante la colocación, una boquilla debe recoger un componente del alimentador y sujetarlo de forma segura mientras el cabezal se mueve hacia la PCB.

El proceso normalmente depende de varios componentes relacionados:

El tubo de vacío KXF0DS4AA00 forma parte de esta ruta neumática.

No genera vacío por sí mismo. Su función es proporcionar un pasaje de aire adecuado entre los componentes relacionados dentro del sistema del cabezal de colocación.

Cómo funciona

El KXF0DS4AA00 funciona junto con los sistemas de generación de vacío y boquillas de la máquina.

1. Generación de vacío

El sistema neumático de la máquina crea presión negativa cuando comienza un ciclo de recogida de componentes.

2. Transmisión de vacío

La presión de vacío viaja a través del circuito neumático conectado.

El tubo de vacío de cabezal KXF0DS4AA00 proporciona parte de esta ruta de flujo de aire.

3. Succión de la boquilla

La presión negativa llega al ensamblaje de la boquilla, generando succión en la punta de la boquilla.

4. Recogida de componentes

La boquilla contacta el componente electrónico y lo sujeta mediante fuerza de vacío.

5. Movimiento del cabezal

El cabezal de colocación mueve el componente hacia la posición programada de la PCB.

6. Colocación de componentes

El vacío se libera o se conmuta según el ciclo de la máquina, lo que permite colocar el componente en la PCB.

7. Producción repetida

El proceso se repite continuamente durante la operación de colocación de alta velocidad.

Dado que el ciclo ocurre rápida y repetidamente, la línea de vacío debe permanecer libre de grietas, fugas, restricciones y conexiones inadecuadas.

Por qué importa la condición del tubo de vacío

Un tubo puede parecer visualmente aceptable y aún así tener pequeñas áreas de envejecimiento o deformación.

Los problemas pueden ocurrir cuando:

• La pared del tubo se endurece
• Se desarrollan pequeñas grietas cerca de los extremos
• Los puntos de conexión se aflojan
• El tubo se pellizca
• La contaminación interna restringe el flujo de aire
• El tubo se dobla incorrectamente después del mantenimiento

Estas condiciones pueden reducir la eficiencia de la transferencia de vacío.

Por esta razón, el tubo debe inspeccionarse cada vez que el cabezal de colocación muestre inestabilidad de recogida inexplicable.

Cómo elegir

Seleccionar el componente neumático SMT correcto requiere más que verificar la apariencia general.

1. Confirme el número de pieza

El número de pieza requerido es:

KXF0DS4AA00

Tubos de vacío similares pueden tener diferentes dimensiones o aplicaciones.

2. Confirme la longitud del tubo

Esta especificación es:

120 mm

La longitud es importante porque un tubo incorrecto puede producir un enrutamiento inadecuado, una flexión excesiva o tensión de instalación.

3. Confirme el modelo de máquina

Los equipos aplicables incluyen:

CM402 / NPM

Siempre verifique la máquina instalada real y la configuración del cabezal.

4. Confirme la aplicación del cabezal

La configuración solicitada es:

3 cabezales

Este detalle debe incluirse al enviar una consulta porque diferentes configuraciones de cabezal pueden usar diferentes piezas neumáticas.

5. Compare con la pieza original

Antes de comprar, compare:

• Número de pieza
• Longitud del tubo
• Posición de conexión
• Ruta del tubo
• Diámetro
• Modelo de máquina existente
• Configuración del cabezal de colocación

Una foto clara de la pieza original es útil cuando se requiere confirmación de compatibilidad.

Información recomendada para consultas

Proporcionar información completa puede reducir significativamente los errores de identificación de piezas.

Recomendaciones de mantenimiento

Inspección visual regular

Verifique el tubo de vacío para detectar:

• Grietas
• Endurecimiento
• Aplanamiento
• Desgaste superficial
• Conexiones sueltas
• Flexión anormal
• Contaminación

Verifique los puntos de conexión

Los extremos del tubo y los accesorios son áreas de inspección comunes porque el mantenimiento repetido puede crear desgaste alrededor de las posiciones de conexión.

Evite curvas pronunciadas

El enrutamiento inadecuado del tubo puede restringir el flujo de aire o crear fatiga mecánica prematura.

Mantenga limpio el circuito de vacío

El polvo, el aceite o la contaminación que ingresan a la ruta neumática pueden influir en el rendimiento del vacío.

Reemplace los tubos dañados de inmediato

Si se confirma una fuga o un deterioro físico, el reemplazo es generalmente preferible a una reparación temporal.

Referencia de solución de problemas

No asuma que cada problema de recogida es causado por el tubo de vacío. La solución de problemas precisa debe cubrir todo el sistema neumático del cabezal.

Planificación de inventario de repuestos

Para las fábricas que operan equipos SMT Panasonic, tener disponibles componentes neumáticos de cabezal de uso común puede ayudar a reducir los retrasos en el mantenimiento.

Los componentes neumáticos pequeños pueden ser artículos útiles para tener en inventario de mantenimiento, ya que el reemplazo de lo contrario podría retrasarse mientras se espera una pieza específica.

Inspección del producto antes del envío

Los puntos de inspección típicos para KXF0DS4AA00 pueden incluir:

• Confirmación del número de pieza
• Confirmación de longitud
• Inspección de apariencia
• Condición de la superficie del tubo
• Condición del extremo de conexión
• Verificación de cantidad
• Inspección de embalaje

Al pedir varias piezas de cabezal Panasonic juntas, un etiquetado claro del número de pieza puede ayudar a simplificar la recepción del almacén y la gestión del mantenimiento.

Preguntas frecuentes

P1: ¿Para qué se utiliza el Panasonic KXF0DS4AA00?

El KXF0DS4AA00 es un tubo de vacío de cabezal de 120 mm utilizado en aplicaciones de colocación Panasonic CM402 y NPM de 3 cabezales compatibles. Transfiere la presión de vacío dentro del circuito neumático del cabezal de colocación para soportar la recogida de componentes.

P2: ¿Es el KXF0DS4AA00 una boquilla de colocación?

No. El KXF0DS4AA00 es un tubo de vacío de cabezal, no una boquilla. Pertenece al sistema de vacío/neumático dentro del ensamblaje del cabezal de colocación.

P3: ¿Por qué se debe reemplazar un tubo de vacío dañado?

Las grietas, el endurecimiento, la deformación o las conexiones sueltas pueden causar fugas de vacío o restringir el flujo de aire. Esto puede contribuir a una recogida de componentes débil o inestable durante la producción.

P4: ¿Cómo puedo confirmar si el KXF0DS4AA00 se adapta a mi máquina?

Confirme el número de pieza KXF0DS4AA00, la especificación de 120 mm, el modelo de máquina y la configuración de 3 cabezales. Proporcionar una foto clara del tubo original y el área de instalación puede ayudar con la verificación.

P5: ¿Se puede pedir este tubo de vacío con otras piezas de cabezal Panasonic?

Sí. El KXF0DS4AA00 se puede suministrar junto con otras piezas de repuesto neumáticas y mecánicas para cabezales de colocación. Envíe su lista completa de números de pieza, modelos de máquina, cantidades y fotos de referencia para su verificación y cotización.

Contáctenos

¿Necesita el Tubo de vacío de cabezal Panasonic KXF0DS4AA00 de 120 mm para el mantenimiento de CM402 o NPM de 3 cabezales?

Envíenos su número de pieza, modelo de máquina, configuración del cabezal, cantidad requerida y foto de referencia para una verificación precisa del producto.

Apoyamos requisitos de reemplazo, mantenimiento programado, proyectos de reparación de cabezales SMT y compras de repuestos a granel.

Contáctenos para conocer el precio, la disponibilidad en stock, el tiempo de entrega y la cotización para el KXF0DS4AA00 y piezas de máquinas SMT Panasonic relacionadas.
