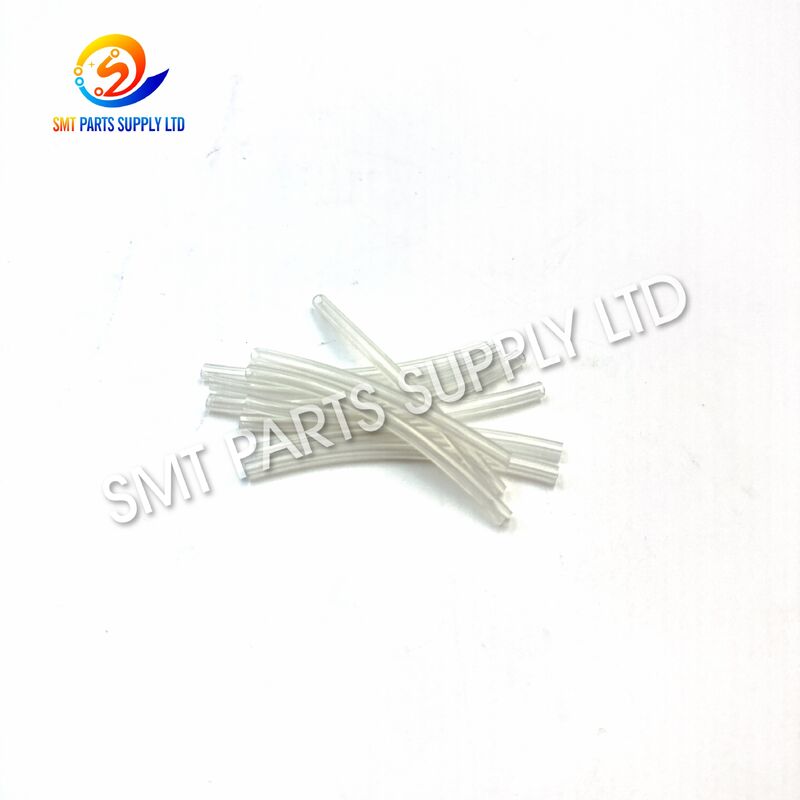

Panasonic N610144919AB Tubo de vacío con cabezal de 64 mm para CM402 CM602 NPM de 12 cabezales

ElTubo De Aspiración Con Cabezal De 64 Mm Panasonic N610144919ABEs un componente de repuesto neumático de precisión utilizado en compatibles.Sistemas de colocación SMT de 12 cabezales Panasonic CM402, CM602 y NPM. Instalado dentro del circuito de vacío del cabezal de colocación, proporciona una vía controlada para la presión negativa entre los componentes neumáticos relacionados y el sistema de captación del lado de la boquilla.

Durante la colocación SMT, un vacío estable es esencial para una recogida, transporte, alineación y colocación fiables de los componentes. Un tubo desgastado, agrietado, endurecido, comprimido o con fugas puede reducir la succión efectiva y puede contribuir a errores de recolección intermitentes o caídas de componentes.

Reemplazar un tubo deteriorado por el correctoN610144919AB 64mm especificaciónayuda a restaurar la condición del circuito de vacío del cabezal. Este producto es adecuado para fábricas de SMT, fabricantes de EMS, departamentos de mantenimiento de equipos, centros de reparación de cabezales de colocación y distribuidores de repuestos.

Información básica del producto

Causa: por qué es necesario reemplazar el tubo de vacío del cabezal

La unidad de colocación de 12 cabezales realiza ciclos continuos de recogida y colocación a alta velocidad. El tubo de vacío dentro del cabezal está expuesto a movimientos repetidos, vibraciones, flexiones, cambios de presión neumática y largas horas de funcionamiento.

Con el tiempo, estas condiciones pueden afectar el rendimiento del tubo.

Debido a que el tubo forma parte de la ruta de vacío, incluso una pequeña fuga puede reducir la eficiencia de la succión.

Por este motivo, se debe inspeccionar el N610144919AB siempre que la unidad de 12 cabezales desarrolle un comportamiento de vacío inestable.

Síntomas comunes que requieren inspección

Es posible que el personal de mantenimiento necesite revisar el tubo de vacío y los componentes relacionados cuando la máquina muestre:

• Recogida de componentes débil
• Fallo de recogida intermitente
• Componentes que caen durante el movimiento de la cabeza.
• Vacío bajo o inestable
• Alarmas relacionadas con el vacío
• Grietas en la superficie del tubo.
• Tubería endurecida o quebradiza
• Secciones de tubo aplanado
• Conexiones sueltas
• Respuesta neumática anormal

Estos síntomas también pueden ser causados ​​por otros componentes, incluidas boquillas, portaboquillas, válvulas solenoides, filtros, accesorios, sensores o el generador de vacío.

Por lo tanto, se debe inspeccionar todo el circuito neumático antes de realizar la sustitución.

Solución: reemplace el tubo de vacío N610144919AB desgastado

Cuando la inspección confirma que el tubo original está agrietado, envejecido, con fugas, contaminado o restringido, se debe reemplazar con el tubo correcto.Tubo De Aspiración Con Cabezal De 64 Mm Panasonic N610144919ABayuda a restaurar la ruta de vacío prevista.

La instalación correcta favorece una transferencia constante de presión negativa al sistema del lado de la boquilla durante la manipulación de los componentes.

Beneficios de mantenimiento

Presupuesto

Identificación de pedido recomendada

Para una compra precisa, utilice:

Panasonic + N610144919AB + 64 mm + CM402/CM602/NPM + 12 cabezales

Las configuraciones de la máquina y del cabezal pueden diferir. Verifique siempre el número de pieza original instalada antes de realizar un pedido.

Solicitud

ElN610144919AB Tubo de vacío con cabezal de 64 mmse utiliza principalmente para dar servicio al sistema de vacío del cabezal de colocación en máquinas SMT Panasonic compatibles.

Las aplicaciones típicas incluyen:

• Mantenimiento del cabezal CM402
• CM602 Reparación de 12 cabezales
• Servicio del cabezal de colocación NPM
• Reemplazo de línea de vacío
• Mantenimiento preventivo del cabezal
• Solución de problemas neumáticos
• Renovación del cabezal de colocación
• Inventario de repuestos SMT

Industrias manufactureras típicas

Este tubo de repuesto puede soportar máquinas utilizadas en:

• Electrónica de consumo
• Electrónica automotriz
• Equipo de comunicación
• Electrónica industrial
• Fabricación de fuentes de alimentación
• productos LED
• Hardware de computadora
• Dispositivos domésticos inteligentes
• Electrónica médica
• Montaje general de PCB

La aplicación final puede variar, pero la función del tubo sigue siendo la misma: mantener una vía neumática adecuada dentro del cabezal de colocación.

Papel del circuito de vacío en la colocación de SMT

El sistema de vacío es responsable de crear la succión necesaria para mantener un componente en la boquilla durante el movimiento.

Los componentes relacionados típicos incluyen:

ElN610144919ABsirve como parte de esta vía de transferencia de vacío.

No genera vacío por sí solo. En cambio, ayuda a transmitir la presión negativa generada por el sistema al área requerida del cabezal de colocación.

Cómo funciona

1. Posicionamiento de la pastilla

La máquina mueve la boquilla seleccionada por encima del componente suministrado por el alimentador o bandeja.

2. Activación del vacío

El sistema neumático activa el vacío según el ciclo de recogida programado.

3. Transferencia de presión negativa

El vacío viaja a través del circuito neumático.

ElN610144919AB tubo de vacío de 64 mmforma parte de este camino.

4. Recogida de componentes

La presión negativa llega al área de la boquilla, lo que permite que la boquilla sostenga el componente electrónico.

5. Transferencia de componentes

El cabezal se mueve mientras el vacío permanece activo para retener el componente.

6. Colocación

La máquina coloca el componente encima de la ubicación programada de la PCB.

7. Liberación de vacío

El vacío se apaga o libera para separar el componente de la boquilla.

Este proceso se repite continuamente durante la producción.

La condición estable de la tubería ayuda a garantizar que la respuesta neumática permanezca constante a lo largo de estos ciclos repetidos.

Por qué es importante la especificación de 64 mm

Los tubos de vacío no deben seleccionarse únicamente por su similitud visual.

La longitud del tubo afecta el recorrido dentro del cabezal de colocación.

Un tubo demasiado corto puede crear:

• tensión excesiva
• Compromiso deficiente
• Flexión anormal
• Desgaste prematuro

Un tubo demasiado largo puede provocar:

• Bucles no deseados
• Contacto con piezas móviles
• Ratería
• Espacio de instalación restringido

Elespecificación de 64 mmPor lo tanto, debe confirmarse junto con el número de pieza exacto.

Cómo elegir

1. Confirme el número de pieza

Número de pieza requerido:

N610144919AB

Esta es la principal referencia de identificación.

2. Confirme la longitud

Especificación requerida:

64mm

La longitud debe comprobarse cuidadosamente antes de realizar el pedido.

3. Confirme el tipo de cabeza

Este producto está asociado con:

Aplicación de 12 cabezales

Diferentes configuraciones de cabezal pueden utilizar diferentes tubos.

4. Confirme el modelo de la máquina

La aplicación típica incluye:

CM402 / CM602 / NPM

Verifique la máquina instalada y la configuración del cabezal antes de comprar.

5. Compare el tubo original

Confirmar:

• Número de pieza
• Longitud del tubo
• Diámetro
• Puntos de conexión
• Enrutamiento de tubos
• modelo de máquina
• Configuración del cabezal

Una foto del componente instalado original puede ayudar con la verificación.

Información de consulta recomendada

Proporcionar información completa ayuda a reducir la selección de piezas incorrecta.

Recomendaciones de mantenimiento

Compruebe la superficie del tubo

Inspeccionar para:

• Grietas
• Endurecimiento
• Desgaste superficial
• Aplastamiento
• Flexión anormal

Compruebe los extremos del tubo

Los extremos de los tubos deben inspeccionarse para detectar desgaste o mala conexión con los accesorios.

Evite curvas pronunciadas

Un enrutamiento inadecuado puede restringir la ruta del flujo de aire interno.

Mantenga limpio el circuito neumático

Se debe evitar que entren polvo, aceite y residuos en las líneas de vacío.

Reemplace las piezas dañadas rápidamente

Si se confirman fugas o deterioro, generalmente es preferible el reemplazo a la reparación temporal.

Referencia de solución de problemas

Un problema de producción relacionado con el vacío siempre debe diagnosticarse sistemáticamente en lugar de asumir que un componente es el responsable.

Comparación con tubos de vacío Panasonic relacionados

Estos tubos de vacío realizan funciones neumáticas similares pero están diseñados para diferentes configuraciones de cabezal.

No deben considerarse intercambiables a menos que se confirme específicamente la compatibilidad.

Planificación del inventario de repuestos

Para las fábricas que operan varias máquinas de colocación Panasonic, mantener un stock de piezas neumáticas de uso común puede reducir los retrasos en el mantenimiento.

Un componente pequeño, como un tubo de vacío, puede detener o reducir la eficiencia de la producción si no se dispone del reemplazo correcto cuando sea necesario.

Inspección del producto antes del envío

Los puntos de inspección típicos incluyen:

• Verificación del número de pieza
• Confirmación de longitud de 64 mm.
• Inspección de la superficie del tubo
• Inspección del extremo de la conexión
• Comprobación de apariencia
• Confirmación de cantidad
• Inspección de embalaje

Un etiquetado claro es especialmente útil cuando se piden juntas varias piezas de cabezal Panasonic diferentes.

Preguntas frecuentes

P1: ¿Para qué se utiliza Panasonic N610144919AB?

N610144919AB es untubo de vacío con cabezal de 64 mmSe utiliza en aplicaciones de colocación de 12 cabezales Panasonic CM402, CM602 y NPM compatibles. Transfiere presión negativa dentro del sistema neumático del cabezal de colocación.

P2: ¿N610144919AB es una boquilla?

N610144919AB es untubo vacío, no una boquilla de colocación. Forma parte del circuito neumático que suministra vacío al sistema de captación del lado de la boquilla.

P3: ¿Se puede utilizar N610144919AB para una unidad de 16 cabezales?

No se debe suponer que sea intercambiable.N610144919AB está identificado para la aplicación de 12 cabezales., mientras que la configuración de 16 cabezales utiliza una especificación de tubo de vacío diferente, como N610161010AA.

P4: ¿Por qué es importante la longitud de 64 mm?

La longitud correcta ayuda a mantener un enrutamiento adecuado y evita tensión excesiva, bucles, dobleces o interferencias dentro del conjunto del cabezal de colocación.

P5: ¿Qué información debo proporcionar antes de realizar el pedido?

Proporcionar elNúmero de pieza N610144919AB, especificación de 64 mm, modelo de máquina, configuración de 12 cabezales, cantidad requerida y fotografía de la pieza originalsiempre que esté disponible.

Contáctenos

NecesidadTubo De Aspiración Con Cabezal De 64 Mm Panasonic N610144919AB¿Para mantenimiento de 12 cabezales CM402, CM602 o NPM?

Envíanos tunúmero de pieza, modelo de máquina, configuración del cabezal, cantidad requerida y fotografía de referenciapara verificación y cotización de productos.

Respaldamos los requisitos de reemplazo, mantenimiento planificado, reparación de cabezales de colocación, reacondicionamiento de máquinas y compra de repuestos SMT al por mayor.

Contáctenos para conocer el precio actual, la disponibilidad, el tiempo de entrega y la cotización de N610144919AB y piezas relacionadas de máquinas SMT de Panasonic.
